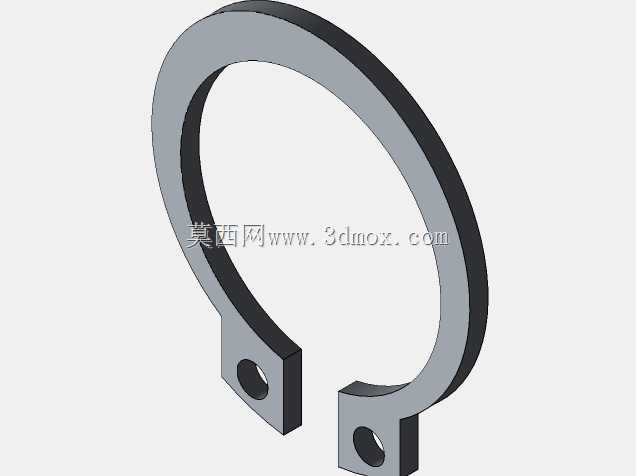

德标471轴用弹性挡圈紧固零件

　　在各类旋转轴系、传动部件以及需要对轴承、齿轮、套筒做轴向限位的装配场景里，轴用弹性挡圈是成本极低却可靠性极强的限位元件，本次梳理的DIN471标准挡圈，就是工业现场应用覆盖极广的一类开口弹性卡固件。日常做设备结构拆解时，但凡遇到轴端零件不允许沿轴向窜动、又不想在轴上车削出台肩占用额外轴向空间的工况，工程师第一反应往往就是选用这类卡入轴上环槽的弹性挡圈。从实际装配逻辑来看，这类挡圈的工作原理完全依托材料自身的弹性变形：安装时用卡簧钳夹住挡圈两个工艺小孔，将开口撑大到略大于轴径，顺着轴身滑到预先车削好的环形卡槽位置，松开卡簧钳后挡圈依靠回弹收缩，整圈内缘嵌入卡槽，外圈突出轴表面的环形部分就形成了刚性的轴向挡边，

　　直接抵住套在轴上的轴承内圈、齿轮端面或者隔套侧面，把零件的轴向窜动量限制在卡槽与挡圈的配合间隙范围内。做三维建模的时候，首先要把挡圈的截面轮廓和标准环槽的尺寸匹配关系理清楚，很多新手容易只画挡圈外形却忽略轴上槽位的参数校核，最终装配时要么挡圈卡入后突出高度不足，起不到限位作用，要么槽深开得过大，挡圈装入后完全陷进槽里，端面和轴面齐平根本挡不住零件。DIN471对应的轴用挡圈，不同公称轴径对应的挡圈自由状态外径、环槽处的装配内径、板材厚度、两个钳孔的中心距都有明确的配合边界，比如小直径轴段用的薄挡圈，板材厚度往往只有1毫米左右，对应轴上的环槽宽度也要和挡圈厚度留零点几毫米的间隙，方便挡圈顺利卡入，

　　同时槽底直径要比挡圈收缩后的最小内径略小，保证挡圈回弹后能完全贴紧槽的侧壁，不会在运转过程中从槽里脱出。从应用场景细分来看，这类挡圈在减速机输入输出轴、电机端盖轴承限位、农机传动轮轴、自行车花鼓转轴、家电电机转子轴上都随处可见，相比轴端锁母、轴用弹性卡箍、端面压板这些限位方式，它的优势非常突出：不需要在轴端加工螺纹，不需要额外钻孔拧紧固螺钉，零件本身占用的轴向空间极小，在轴中段位置也可以布置卡槽实现限位，不像锁母只能布置在轴的最外端。设计选型时还要考虑工况的载荷特性，如果设备运行时轴向冲击力较大，比如破碎机、振动筛这类振动强烈的设备，不能只按普通静载荷选挡圈厚度，要适当选高一档的板材厚度，同时校核环槽侧壁的抗挤压强度，避免长期冲击下挡圈把卡槽侧面压变形，导致挡圈松脱。建模过程中对挡圈的开口造型也要贴合实际工艺，量产的轴用挡圈都是用弹簧钢板冲压落料之后再做热处理，整体有均匀的硬度和弹性，开口处的两个端头不是尖锐直角，会做小的倒角处理，两个用来穿卡簧钳的小孔位置也要和标准尺寸对齐，不然现场装配时通用卡簧钳无法插入，会直接导致零件无法安装。很多做设备维修的师傅都有经验，拆旧设备时如果挡圈因为长期锈蚀失去弹性，绝对不能反复撬弯复用，必须更换同标准的新挡圈，因为弹性元件一旦发生塑性变形，回弹夹紧力会大幅下降，设备高速运转时挡圈很容易从槽里甩出来，造成传动零件窜位、卡滞甚至打坏整个箱体内的齿轮。在装配空间校核阶段，

　　三维模型里还要把挡圈装配后突出轴表面的径向高度准确还原，这个突出量就是实际挡住被套零件的有效高度，设计相邻零件的内孔倒角时，倒角尺寸不能超过这个突出高度，不然零件端面会直接滑过挡圈，限位功能完全失效。比如常见的深沟球轴承装配到轴上，轴承内圈的端面倒角一般很小，刚好可以抵在挡圈侧面，要是设计时把轴承内孔的倒角做的过大，就会出现轴承内圈压不到挡圈端面，中间留有空隙，运转时轴承来回窜动。除此之外，挡圈的表面处理一般会做发黑或者镀锌，用来提升防锈能力，在潮湿工况下使用的挡圈还可以选不锈钢材质，建模时虽然不需要把涂层厚度单独做出来，但在物料标注时要明确材质和热处理要求，避免采购回来的挡圈硬度过低，装配时一撑就发生永久变形无法回弹。整套模型把挡圈的自由状态形态、装配到轴槽内的配合状态都做了还原，结构工程师在做轴系设计时可以直接调取匹配对应轴径的规格，同步在轴模型上生成对应尺寸的环槽，不需要反复翻标准手册核对每一段尺寸，能大幅减少轴系细节设计的出错概率，也能在装配仿真阶段直接检查挡圈和周边相邻零件有没有运动干涉，确认挡圈的拆装空间足够，卡簧钳在设备箱体内部有没有操作余量，避免零件全部加工完成后才发现挡圈位置被箱体内壁挡住，装配时卡簧钳伸不进去的低级问题。
