六角星型手拧螺纹调节旋钮M10

　　这款星形手拧螺纹旋钮在车间工装与日常设备维护里属于出镜率极高的小件，但凡需要频繁徒手松紧、又不希望每次都找扳手的工位，基本都会用到这类结构。最常见的场景是工装夹具的快速压紧：焊接工装、检测治具上用来顶住工件的可调支撑，木工台面上固定靠山的锁紧点，3D打印机或激光设备外壳检修门的快拆压紧，甚至摄影支架、实验台架、食品输送线侧护板的可调限位，都能看到它的身影。相比普通外六角螺栓，它最大的价值在于免工具操作——操作人员调整工位时不用随身揣着10号开口扳手，换型清线的节奏能快上不少，也不会出现扳手遗落在设备内部的隐患。

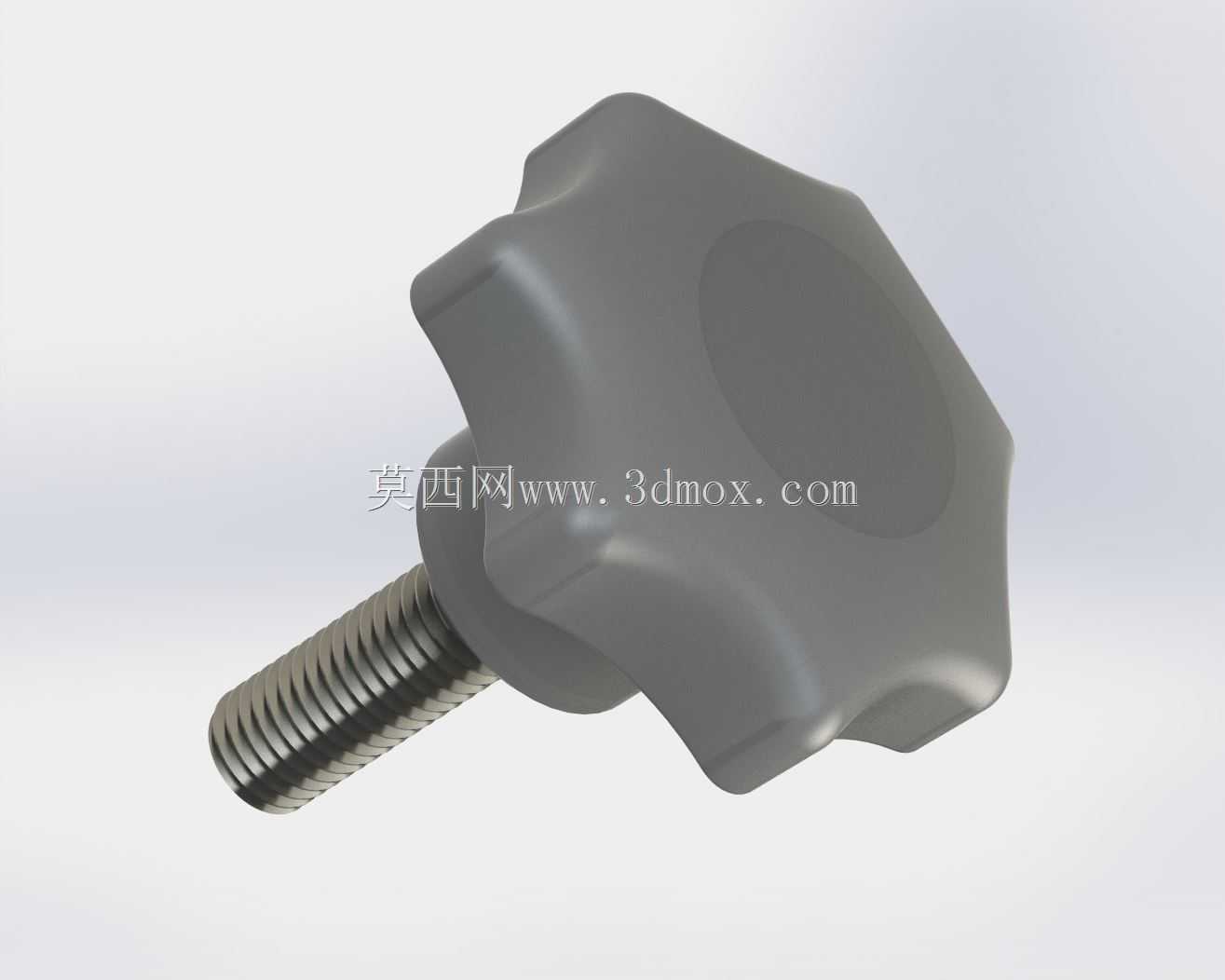

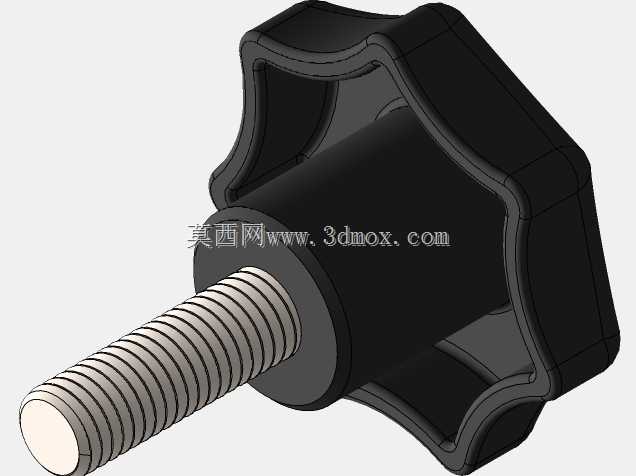

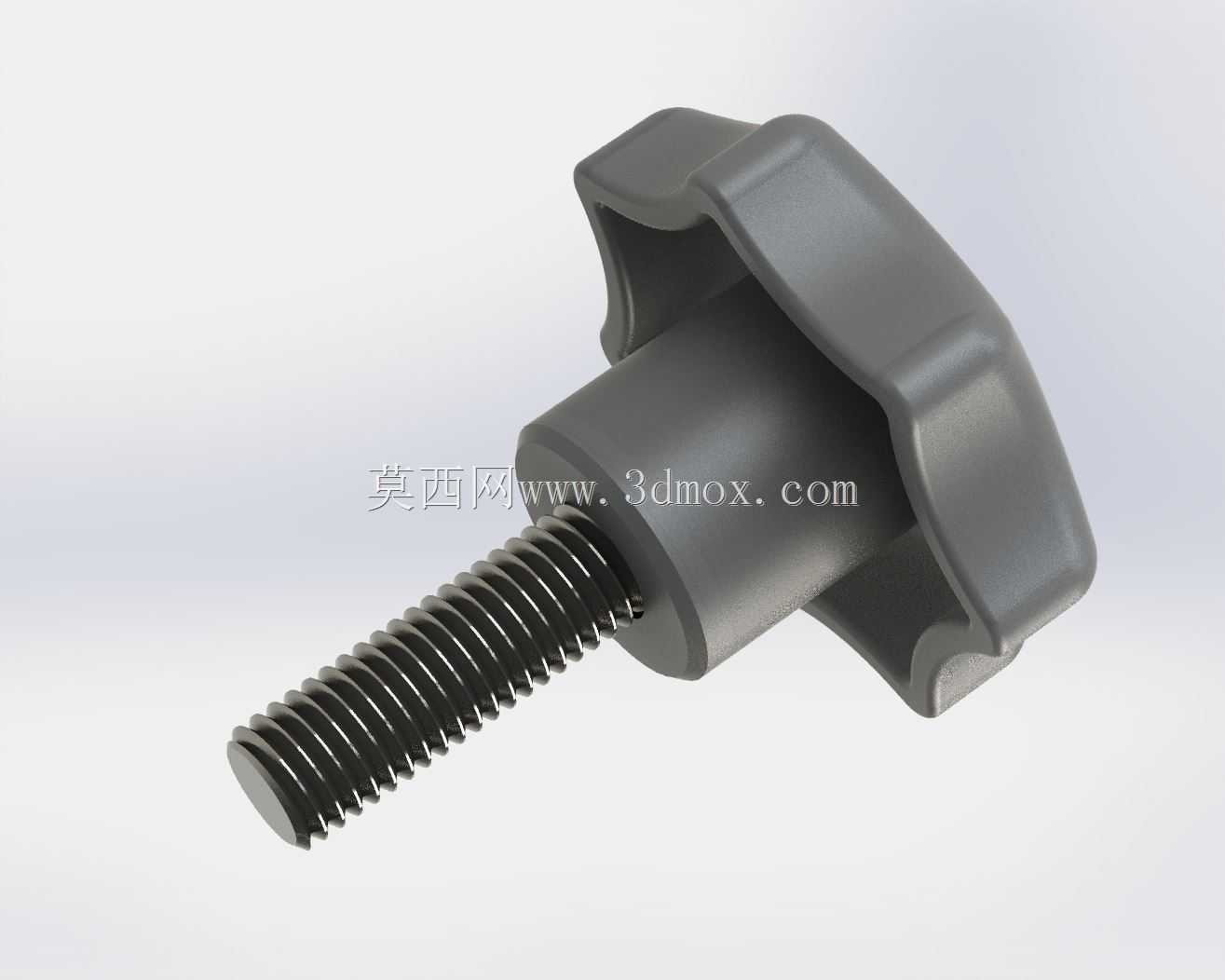

　　从结构上拆开来，整件分为头部握持段与螺杆段两部分。头部采用六瓣星形（也常叫七星把手、梅花旋钮）轮廓，不是随意做的造型：六个凸起的弧面棱边刚好对应手指施力的位置，拇指与其余四指对握时，指腹能卡在相邻两瓣的凹陷处，转动时不会打滑。相比圆形滚花头，星形轮廓的力臂更长，同样手劲下能输出更大的锁紧扭矩；相比四瓣蝶形把手，六瓣的受力点更密，旋转到任意角度都能找到发力位置，拧最后半圈时尤其顺手。头部顶面做了平整圆形凹面，既可以在注塑时容纳品牌标识，也能避免顶面缩水印影响外观，边缘全部倒圆角，徒手快速旋紧时不会硌手。头部与螺杆衔接的位置做了下沉台阶，锁紧时台阶面完全贴住被固定件表面，压强分布均匀，不会像薄螺母那样在铝板或木板表面压出凹痕。

　　螺杆段为M10公制粗牙螺纹，公称直径10mm，螺杆有效长度30mm，这个规格在手动锁紧件里属于承载能力偏高的一档。粗牙螺距1.5mm，徒手旋入时进给速度快，不需要像细牙件那样转很多圈才能到位，频繁拆装的工位用着不累；螺纹本身具备自锁能力，配合头部压合面的摩擦力，正常振动工况下不会自行松脱，若用在振动筛、冲压设备旁这类持续颠簸的位置，也可以在螺杆上加装一枚薄弹垫或点一点耐落胶，进一步防松。螺杆末端做了倒角导向，对准螺纹孔时不用刻意扶正，盲拧也能顺利入扣，不会刮坏内螺纹的首牙。

　　建模时要注意几个容易出错的细节。头部的星形曲面不是简单拉伸六个凸台，每瓣凸起都做了弧面拔模，沿轴向带有约1~2度的脱模斜度，若采用塑料注塑成型（常用材质为PA66加玻纤，或PP、电木粉），这个斜度能保证件从模具型腔里顺利顶出，不拉伤外表面；若采用金属压铸（锌合金Zamak3较为常见，表面喷塑或镀铬），拔模斜度同样需要保留。六瓣之间的过渡凹槽要做足够大的圆角，避免注塑时应力集中导致开裂，也防止清角处堆积油污难以擦拭。头部与螺杆的连接方式有两种典型工艺：塑料头款是将镀锌钢制螺杆作为嵌件放入模具，注塑时塑料直接包裹住螺杆头部的滚花或扁位，保证两者不发生相对转动；金属头款则是在头部中心攻螺纹孔，螺杆拧入后冲点铆死，或直接加工成一体件。三维建模时嵌件结合面要做出滚花或卡槽结构，不能只画光杆插入，那样既不符合实际工艺，做干涉检查时也会漏掉包胶厚度。

　　安装边界方面，需要预留手部操作空间：星形头部外接圆直径通常在35~40mm区间，安装点周围至少留出半径25mm以上的无遮挡空间，保证手指能捏住整圈头部旋转；若安装在两块板之间，头部下沉的凹槽深度要大于头部厚度，避免旋钮突出磕碰。螺杆旋入基体的有效深度建议不小于12mm，铝件、塑料件等软基体可适当加深到15mm以上，保证螺纹啮合牙数足够，锁紧时不滑牙。被压紧件的过孔推荐开11mm通孔，比螺杆大1mm，补偿安装孔的位置度误差。锁紧扭矩控制在徒手拧到贴实后再加小半圈即可，不要用管子加力——这类旋钮设计初衷就是手动操作，过度施力要么导致塑料头部开裂，要么让螺杆在嵌件处松动打转。

　　实际选型替换时，要确认三个参数：螺纹规格M10、螺杆露出长度30mm、头部形式为六星型，其余如头部颜色、材质（塑料绝缘适合电器设备门，金属耐高温适合焊接工位附近）可根据工况搭配。这类件虽然单价不高，却是人机交互里直接影响操作效率的一环，建模时把曲面过渡、拔模斜度、嵌件结构、圆角处理这些细节做扎实，后续出工程图、做模具或者3D打印样件验证时才不会反复返工。
