运动相机通用转接固定支座结构

　　这套支座结构面向户外拍摄、车载记录、工业巡检、运动影像采集等场景中的相机固定需求，核心作用是在运动相机与头盔、车把、夹具、自拍杆、机架等外部载体之间建立可锁紧、可对位、可快速拆装的机械连接。现场使用时，相机往往要承受路面颠簸、风载、振动以及反复拆装，支座不能只满足“能装上”，还要保证销轴不松脱、夹口不偏摆、锁紧后光轴不发生明显转动。

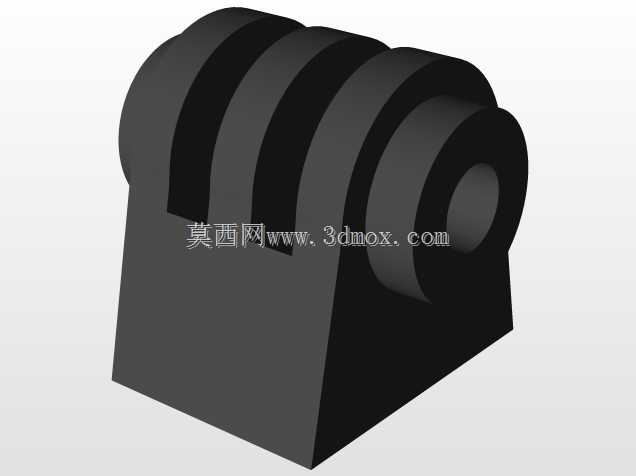

　　结构上部采用运动相机生态中常见的双叉耳夹槽形式，两片平行耳板之间留出标准插片间隙，用于容纳相机底部或转接臂上的公头插片。耳板上的同轴孔用于穿入锁紧螺钉或拇指旋钮，孔位同轴度直接影响装配手感：若两孔错位，销轴穿入后会产生卡滞，长期使用还会在塑料耳板根部形成弯曲应力。建模时将两片耳板作为同一实体上的对称特征处理，先建立中心基准面，再以拉伸方式生成耳板轮廓，随后用同轴孔命令贯穿，可避免分开建模带来的轴线偏差。耳板外侧做了加厚过渡，根部与下方座体连成整体，使夹紧力从孔壁传递到座体时不出现薄弱截面。

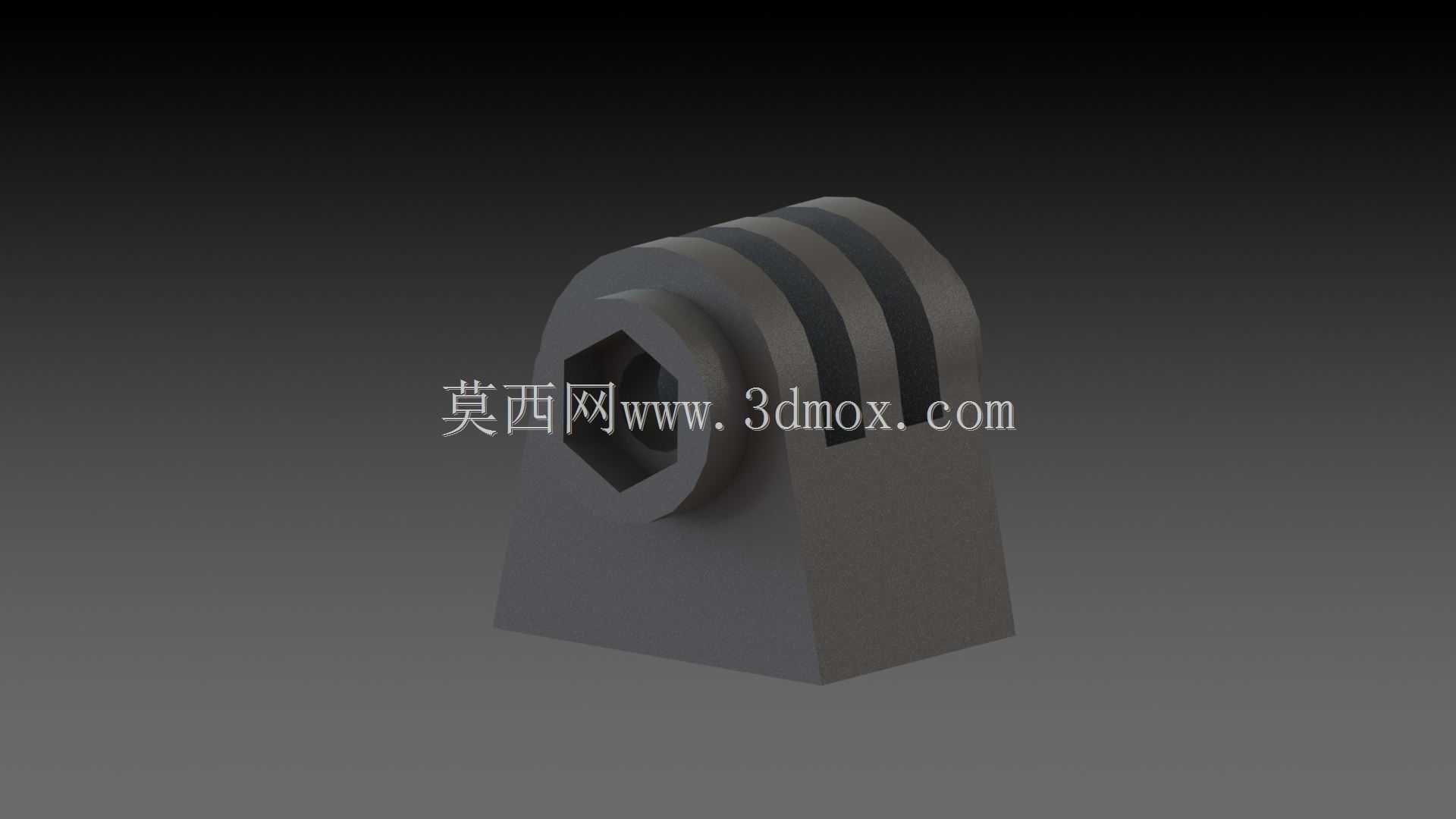

　　夹槽前方设置六角形沉孔，用于容纳六角螺母或锁紧件的防转段。这个细节在实际装配中很关键：普通圆孔内放置螺母时，拧紧旋钮会带动螺母一起转动，用户必须用另一只工具固定；六角沉孔通过六个平面限制螺母旋转，操作者只需旋转一侧的拇指螺钉即可完成夹紧。沉孔深度不宜过深，过深会增加支座前端厚度并削弱孔壁；也不宜过浅，过浅则螺母在振动中可能跳出。合理做法是让六角孔包容螺母主要受力高度，同时在孔底保留足够实体厚度，保证拧紧时底部不被压穿。

　　下部座体采用近似梯形块的承力造型，底部为平整安装面，可贴合平面载体、粘接底座、快装板或焊接支架表面。两侧壁从底部向上收拢并过渡到耳板区域，形成类似加强肋的传力路径：相机受到侧向载荷时，力从插片经销轴传到耳板，再沿两侧斜壁分散到底部安装面，而不是集中在耳板根部。座体内部并未采用多余的薄壁镂空，因为这类小尺寸支座的成型尺寸有限，过度镂空虽然减轻少量质量，却会降低夹紧时的抗扭刚度；在户外低温环境下，薄壁还更容易因冲击而脆裂。

　　安装边界方面，设计时需要重点控制三类尺寸。第一是夹槽宽度，必须与相机底部公头插片保持小间隙配合，间隙过大画面会出现晃动，间隙过小则插片难以插入，泥沙附着后还可能卡死。第二是销轴孔中心到底座贴合面的高度，它决定相机安装后的光轴高度；在多机位拼接或车载固定中，高度偏差会影响画面重合区域。第三是底部安装面的外轮廓尺寸，它决定支座能否放入常见快装卡槽或粘附底座范围内。若用于螺钉固定，底部实体还应预留足够的沉头孔或连接孔边距，避免孔边到外壁距离过小导致胀裂。

　　从受力思路看，该支座不属于高精度调节件，而是一个高频使用的连接消耗件，因此结构设计强调容错和耐用。耳板开口端可做轻微导入倒角，使相机插片在戴手套或盲装时也能顺利进入槽口；销轴孔边缘增加圆角，可减少旋钮螺钉反复插拔造成的白痕。夹槽内侧平面应保持平直，不建议布置凸起纹理，因为夹紧力依靠面接触产生摩擦，局部纹理会减小有效接触面积，并在相机插片表面压出印痕。

　　在三维建模过程中，可先按相机公头插片的厚度、孔径和孔中心距建立装配骨架，再反向生成支座耳板；这样能保证装配件之间的间隙由骨架统一控制。下部座体可通过整体拉伸加拔模角完成，外壁保留连续过渡，避免出现尖锐内角。六角沉孔与销轴孔相交处应检查实体残留，尤其是六角孔顶点位置，加工或打印时容易形成应力集中。若用于注塑生产，耳板槽、沉孔和底部固定孔都要考虑脱模方向；若用于数控加工或增材制造，则应关注孔内支撑去除和六角面成型精度。

　　实际选型时，这类支座适合连接运动相机、补光灯、麦克风夹具等轻型影像设备，不宜直接承载大型单反或重载云台。用于摩托车、自行车、无人机机架等振动较强的位置时，应配合防松垫圈、短臂转接或橡胶减振垫使用；用于工业设备点检拍摄时，可将底部平面锁固在机架挡板上，使镜头随设备同步运动，从而记录运行状态。整体结构以紧凑、对称、易锁紧为核心，在有限体积内兼顾了插装导向、螺母防转、夹紧传力和底面固定四类功能。
