RJ45以太网插座连接器结构建模

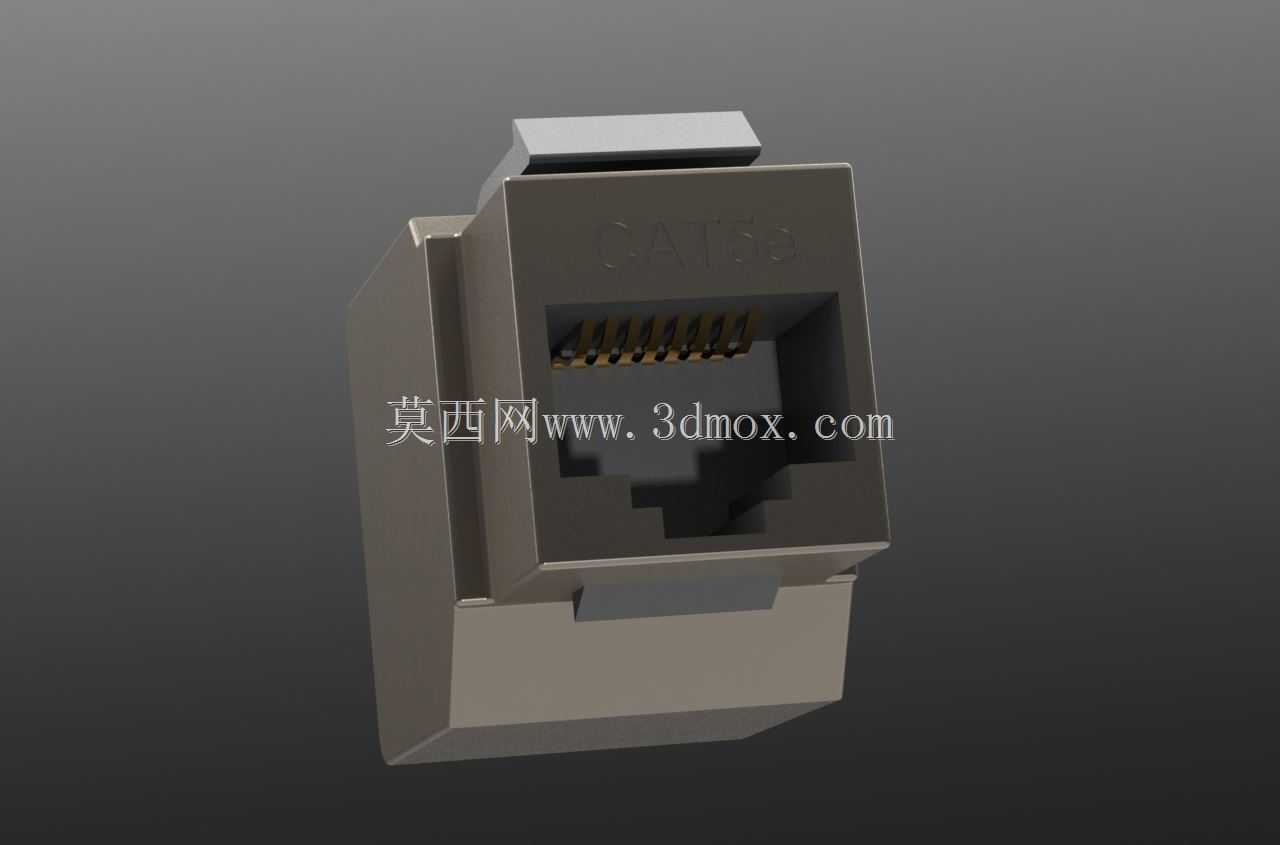

　　RJ45接口是工业控制柜、网络交换机、楼宇综合布线以及嵌入式电子设备中最常见的物理连接节点之一。这个三维模型围绕面板式以太网母座的外形与装配关系展开，重点还原了矩形绝缘壳体、前端插接口、内部弹片容纳腔以及后侧压线和固定结构，适合在设备面板布局、PCB空间校核、外壳开孔设计和通讯端口选型时作为参考。

　　从实际使用场景看，这类连接器主要承担双绞线链路的端接任务。设备外侧通过标准水晶头插入，内部8根接触弹片与水晶头金手指形成弹性接触，从而传递以太网信号。模型前侧开口保留了RJ45端口典型的阶梯形轮廓，能够体现插头防误插导向和插入深度控制；腔体内部预留接触端子排布空间，顶部和侧面的卡扣、凸台则用于表现模块在面板或支架中的定位方式。

　　结构设计时，首先要关注的是安装边界。面板式网口通常需要在设备外壳上开出矩形安装孔，孔位周围要留出插头插拔所需的手部空间，不能与相邻按钮、指示灯、电源接口或钣金折弯边发生干涉。模型中壳体外侧的台阶和凸缘可用于判断前面板贴合面、止挡位置以及卡扣压入方向。若用于机柜或配线架，还需结合面板厚度确认卡扣悬伸量；若用于塑料外壳，则要评估开孔公差、拔模斜度和装配后的间隙。

　　接口内部空间同样不能只按外观处理。RJ45插座内部需要容纳8P8C接触端子、端子固定塑胶、屏蔽或接地结构，部分集成变压器的网口还会在后部布置磁性元件和引脚。该模型以近似方式表达了端口腔体和壳体体量，可用于早期干涉检查：例如确认PCB边沿到端口前端的距离、后侧引脚与板上芯片电容的安全间距、上方壳体壁厚与标签区域的关系，以及网线插头插入后是否会顶到设备内部线束。

　　在工业设备中，网口位置往往决定维护便利性。若端口布置在柜门内侧，开门后插拔水晶头可能受线束长度限制；若布置在柜体侧面，则要考虑防护等级、防尘盖和线缆弯曲半径。模型呈现的直立块状外形有助于工程师在布局阶段评估端口朝向：水平安装时，水晶头插拔力沿设备前后方向传递，面板卡扣需要承受反复插拔；竖直安装时，网线自重会对插头形成偏载，附近最好预留扎带或理线架固定点。

　　从材料和制造角度看，外部绝缘本体多采用热塑性塑胶，需要兼顾绝缘性能、耐温、阻燃和成型流动性。壳体上的加强筋、卡扣和定位柱不宜只按视觉效果加厚，壁厚突变会造成缩水、翘曲或充填困难。三维建模时应保持外轮廓方正、拐角过渡合理，并在卡扣根部保留弹性变形空间。接触端子属于细小金属件，虽然本模型以整体近似表达为主，但在详细设计中需要进一步定义端子间距、压接形状、焊脚位置和保持力。

　　信号完整性方面，网口不是简单的机械开孔。千兆以太网依赖四对差分线同时工作，端口到变压器或PHY芯片之间的走线长度、阻抗连续性、接地过孔和屏蔽搭接都会影响通信稳定性。结构模型虽然不直接承担电路设计，但它给出的端口高度、插接口深度和后部占用区域，能够帮助硬件工程师确定PCB叠层、连接器封装和屏蔽壳位置。对于存在电机、变频器、伺服驱动器等强干扰源的柜内环境，网口周围的金属壳体接地和线缆屏蔽层处理尤其重要。

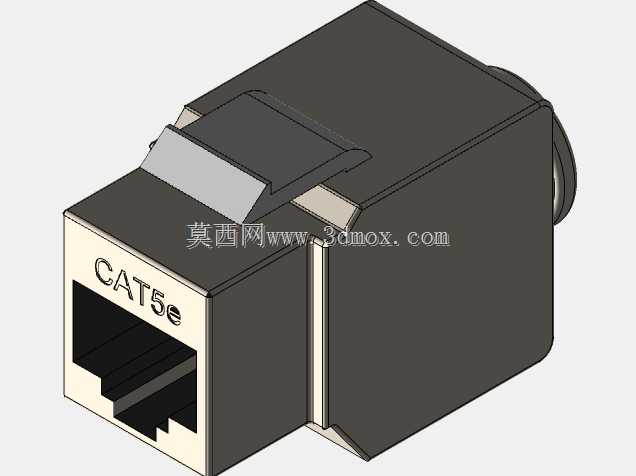

　　建模过程中可将产品拆分为绝缘外壳、前侧插口、内部腔体、顶部定位块和后侧安装结构几个区域来理解。外壳以长方体为基础，通过切除前端插口形成开放空腔；插口上方保留端子窗口，下方设置水晶头防退卡扣避让空间；两侧或后侧的凸台用于模拟与面板、PCB或支架的配合。这样的建模方式既能控制特征数量，又能保留装配判断所需的关键几何。

　　使用该模型进行整机设计时，建议把插头模型一并放入装配体做动态校核，而不是只检查母座本体。需要确认水晶头完全插入后，弹片卡扣能否正常压下，拔插头时手指或工具是否有操作空间，网线外护套弯曲后是否遮挡相邻接口。对于多端口交换机或配线架，还要按标准间距阵列布置，避免两个插头并排时互相干涉。

　　总体而言，这个RJ45以太网连接器模型抓住了网络母座的核心外形和端口结构，能够服务于通讯设备外壳设计、面板开孔、装配干涉检查和三维方案展示。详细工程落地时，还应结合具体厂商规格书补充端子详图、PCB封装、屏蔽结构、材料阻燃等级以及插拔寿命要求，使外观模型进一步转化为可加工、可装配、可维护的产品结构。
