工业传感器可调式安装固定支座

项目分类:通用机械零部件 发布时间:2022-05-13 ID:633718
  • 工业传感器可调式安装固定支座
  • 工业传感器可调式安装固定支座
  • 工业传感器可调式安装固定支座
  • 工业传感器可调式安装固定支座

  这套可调式传感器安装支座,主要面向产线工位检测、设备限位触发、工件到位判别这类高频使用场景,在自动化流水线、专机工位、装配工装台架上都能直接适配使用。日常产线调试过程中,光电类、接近类传感器的安装位置往往需要反复微调:工件来料高度偏差、工装定位面磨损、检测点位偏移,都要求固定座具备多方向调整余量,这款支座的结构设计恰好覆盖了这类调试需求。

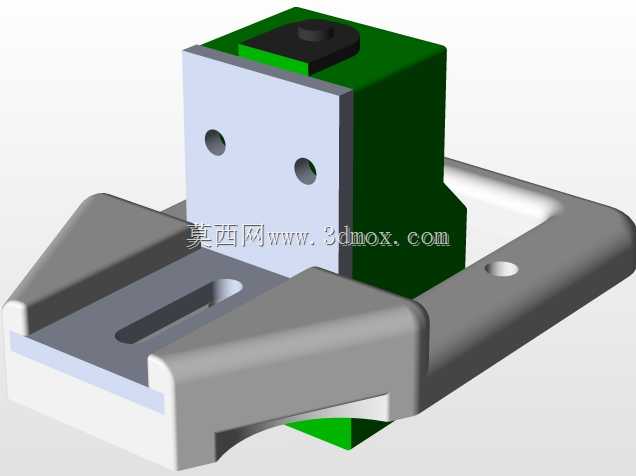

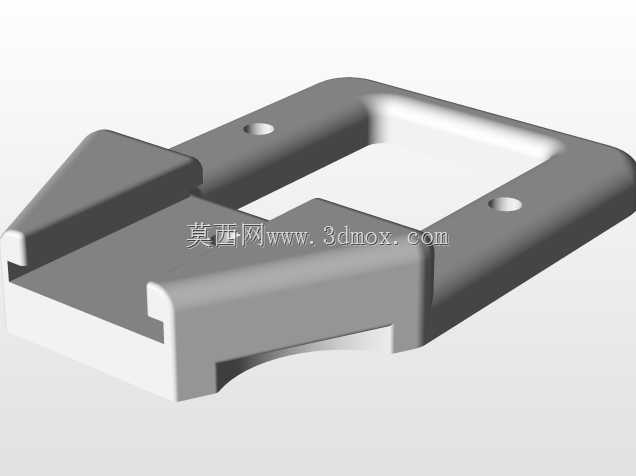

  从结构拆分来看,整套支座分为底部滑移安装底板、中部侧向承托立座、上部传感器夹持固定块三个核心部分。底部底板采用带折弯翻边的槽型结构,底板平面开设长条形腰型安装孔,腰孔沿底板长度方向贯通,安装时底板可通过螺栓穿过腰孔固定在设备机架、工装台板或者铝型材框架上,腰孔预留的滑移行程允许整个支座沿孔位方向前后平移,不需要在安装面重新钻孔就能粗调检测距离,适配不同尺寸工件的检测间距要求。底板两侧向上延伸出折弯挡边,既提升了薄板底板的整体抗弯刚度,避免传感器受碰撞后底板变形移位,也对中部承托座形成侧向限位,防止承托座横向窜动。

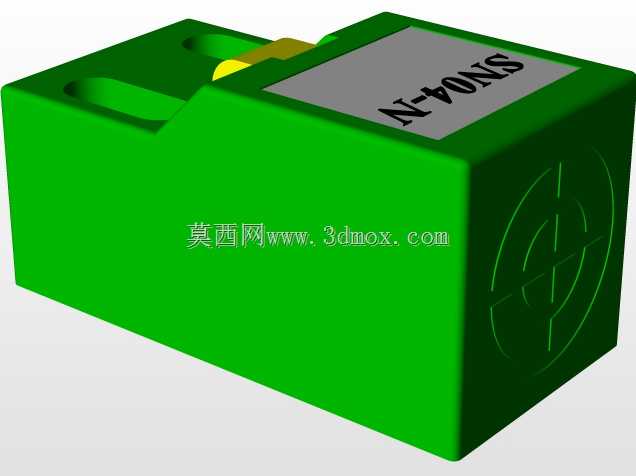

  中部承托立座承担传感器主体的承载与定位作用,立座正面为平整安装面,面上开设两个同轴螺纹安装孔,孔位间距匹配主流方形外壳传感器的侧装孔距,传感器外壳可直接通过螺钉锁紧在立座正面,两个固定点形成稳定的两点支撑,避免单点固定带来的传感器偏转、检测角度歪斜问题。立座侧面与底部底板的滑移方向垂直,立座底部和底板之间预留了装配间隙,配合底板上的圆形定位孔,可实现立座沿底板宽度方向的小范围位置调整,当检测点位需要左右偏移时,松开锁紧螺钉即可移动立座,调整到位后重新锁紧即可固定位置。

  上部夹持块用来压紧传感器顶部,块体开设沉头锁紧孔,锁紧螺钉穿过沉孔压合在传感器外壳顶面,和立座正面的侧向固定形成双向约束:侧向螺钉限制传感器前后、左右方向的位移,顶部压块限制传感器上下方向的窜动,即使设备运行产生持续振动,传感器也不会出现松脱、角度偏移的问题。夹持块和传感器顶面之间预留了微小压紧余量,既可以适配不同外壳厚度的方形传感器,也能避免硬压合导致传感器外壳变形、内部感应元件受损。

  从安装边界尺寸来看,底部底板的整体长宽比例适配常规40系列铝型材的安装槽间距,底板厚度选取兼顾刚性与轻量化,腰型孔的宽度匹配M6、M8两种常用安装螺栓规格,不需要额外加工转接板就能直接固定在标准工业铝型材框架上。立座的高度尺寸匹配常用方形传感器的外壳高度,传感器安装完成后,感应端面高出底板安装面的距离,刚好避开底板、工装夹具的干涉区域,检测光束或者感应面可以正对着工件通行路径,不会被支座自身结构遮挡。

  设计过程中优先考虑了现场调试的实操性:所有调整方向都对应独立的锁紧结构,粗调阶段松开底板安装螺栓,可以整体移动支座找到大致检测位置;半精调阶段松开立座锁紧螺钉,可以左右微调传感器的对中位置;精调阶段松开顶部压块,可以小幅度转动传感器角度,让感应面完全平行于工件检测面,三个调整维度互相独立,调试时不需要反复拆装全部紧固件,单人使用内六角扳手即可完成全部调整操作。支座的所有棱角都做了倒角处理,没有尖锐毛刺,现场安装调试时不会划伤操作人员线缆或者传感器引线。传感器的引线可以从立座后侧的空余空间引出,顺着底板侧面走线固定,避免工件移动过程中剐蹭引线,降低引线被扯断的风险。

  在耐久特性上,承托部位的壁厚做了加厚处理,长期受设备振动影响也不会出现固定孔滑牙、立座变形的问题;底板的折弯结构大幅提升了截面惯性矩,即使传感器受到工件意外碰撞,底板也不会发生弯折,只会通过腰孔的微小滑移缓冲冲击力,保护传感器内部元件不被撞坏。这类支座既可以用于新设备的传感器预装,也可以作为老旧产线传感器改造的替换固定件,不用改动原有设备的安装面,直接替换原有简易焊接支架即可,大幅降低现场改造的加工工作量。
