JFLO15×30工程塑料拖链单节链节

　　该零件对应自动化设备中常见的轻型桥式电缆拖链单节单元，规格指向内宽15mm、内高30mm的小尺寸走线链，主要用于安装空间紧凑、线缆数量较少且往复行程较短的运动机构。实际设备里，这类链节常出现在桌面型点胶机构、小型XY移栽平台、检测探针模组、3C装配滑台、医疗采样设备以及教学实验台的走线部位，用来把随动电缆、气管、光纤和细径油管约束在同一条弯曲路径内，避免线缆被拉扯、拖地、缠绕或与运动部件发生摩擦。

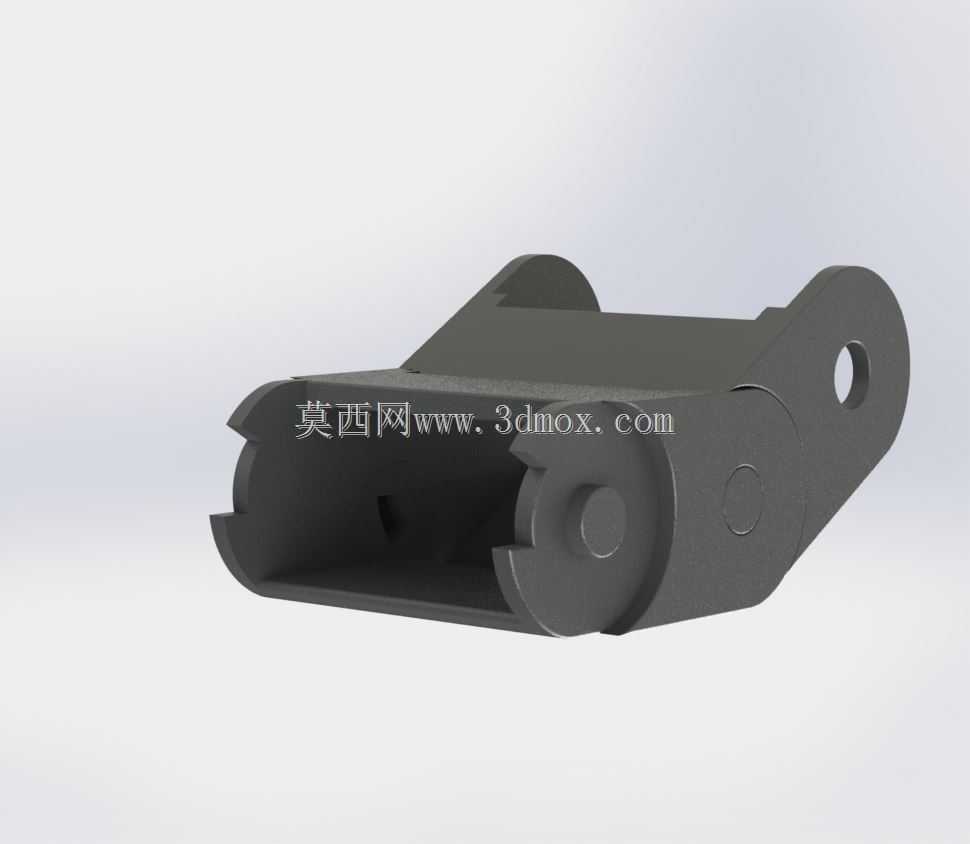

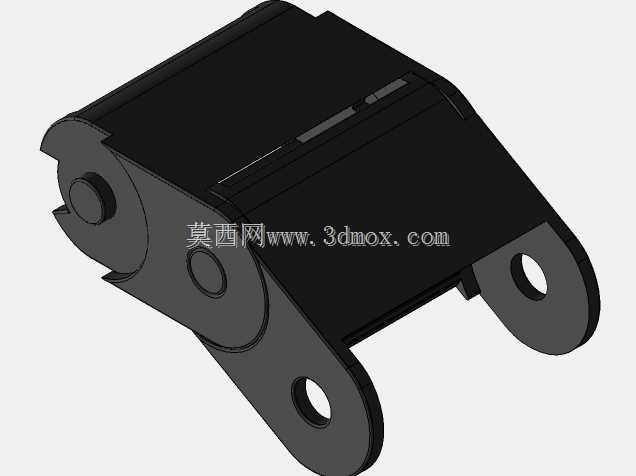

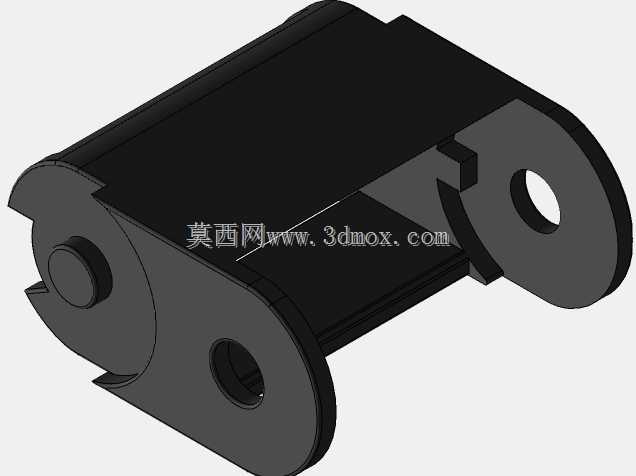

　　从结构上看，该链节采用工程塑料拖链典型的两侧侧板加横向跨接形式。模型呈现的端部带有铰接回转结构，一侧为销轴凸台，另一侧为对应铰接孔位，相邻链节通过凹凸配合串联，形成可反复弯折的链条。侧板外侧的圆形凸台既对应铰接区域的加强结构，也用于控制节与节之间的转动关系；端部开孔则承担链节连接、端部固定或辅助安装定位作用。链体内部形成贯通的线缆容纳腔，线缆沿链条长度方向铺设，在设备拖板来回移动时随链节一起完成规定半径内的弯曲。

　　小规格拖链的设计重点不在承载大重量，而在弯折可靠性、走线开口便利性和运动干涉控制。该类链节通常将下部横向挡条设计为可从两侧打开或脱开的形式，装配时不必把整束电缆从链条端部强行穿入，可在链节铺开后逐段放入线缆，再将挡条扣回。对于维护场景，这一结构能明显减少换线时间，尤其适合传感器线、编码器线、伺服小线和气管频繁调整的设备。建模时需要准确表达侧板卡扣、挡条搭接边、铰接销轴与孔位的配合关系，否则后续做链条阵列和运动仿真时，容易出现链节穿插、弯曲方向错误或开口无法装配的问题。

　　安装边界方面，15×30规格属于轻型拖链，选型时不能只看内腔名义尺寸，还要校核电缆外径、填充率和最小弯曲半径。多根线缆并排铺设时，线束总宽度应小于链体内有效宽度，线缆上下堆叠也要预留活动间隙；一般不建议把内腔完全填满，以保证拖链弯曲时线缆之间有相对滑移空间。链节高度决定了弯曲段所占空间，设备机架上需要为拖链上、下两支预留足够的垂直层距，端部还应设置固定端和活动端接头，使链条在滑行过程中不产生横向摆动。若拖链长度较短，可依靠自身弧形段完成导向；若行程增加，则应考虑加装拖链槽或支撑导向面，防止链节侧向扭转。

　　三维设计时，单节链节通常先完成侧板、铰接轴、孔位、横梁和卡扣特征，再按节距进行阵列装配。弯曲状态下要检查相邻侧板在最大折弯角处是否贴合限位，在伸直状态下是否存在反向过折；同时还要确认内腔棱边对电缆外皮是否形成锐边压迫。实际工程中，拖链的运动寿命与线缆固定方式关系很大，链条两端的线缆应留有松弛段，并在固定点使用压线板或接头分担拉力，不能让铰接位置直接承受线缆拖拽力。该模型适合用于小型自动化设备的走线布局校核、拖链弯曲包络检查以及末端执行器线缆防护方案验证。
