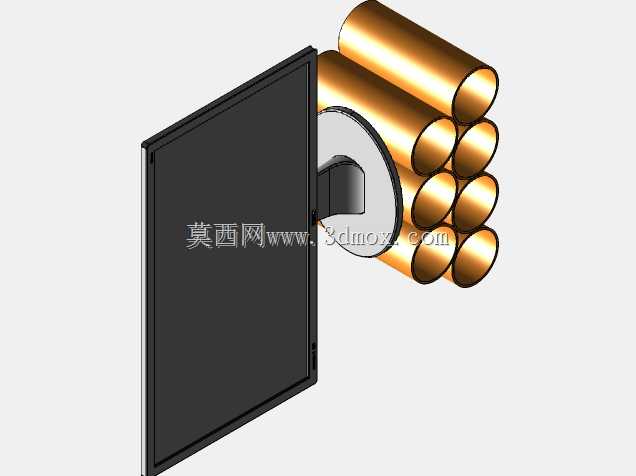

这套桌面显示器承托结构跳出了常规注塑或钣金支架的造型逻辑,直接以七只等径圆筒按错层堆叠的方式构成支撑主体:底层横向排布四只圆筒,上层叠放三只圆筒并恰好卡入下层相邻圆筒形成的圆弧凹槽内,圆筒之间以粘接方式固定,整体形成稳定的三角受力排布,圆筒顶部再承接一块平板用于放置显示器底座。从结构受力角度看,圆筒属于典型的薄壁受压构件,环向刚度均匀,竖直方向承载时筒壁主要承受压应力,相比实心支腿能够在更少材料消耗下获得充足的竖向支撑能力;错层堆叠的排布方式让上下层圆筒的接触线形成多点限位,上层圆筒的下半圆弧嵌入下层两筒之间的V型间隙,天然限制了水平方向的滑移,不需要额外设计卡扣或定位凸台即可保证堆叠体的整体位置精度。
从实际使用场景出发,这类支架主要面向桌面办公、家用电脑桌、小型工作室工位的显示器抬升需求:常规桌面显示器的底座直接放置在桌面上时,屏幕中心往往低于使用者坐姿状态下的视线水平高度,长期低头观看会造成颈部前倾,将显示器整体抬升100至150毫米后,屏幕中心可与视线平齐,符合坐姿人体工学的观看角度要求。该支架的抬升高度由圆筒的直径直接决定,设计时可根据目标抬升量选定圆筒规格:若采用直径100毫米的圆筒,两层堆叠后的总高度约为180毫米左右,扣除顶部平板厚度与显示器底座嵌入量,净抬升高度恰好落在桌面显示器舒适抬升区间;若需要适配更大尺寸的大屏显示器,可同步增大圆筒直径与筒壁厚度,保证支撑刚度。
结构的尺寸边界设计需要同时兼顾显示器底座的安装尺寸与桌面占用空间:顶部承托平板的长宽需要覆盖显示器底座的完整投影面积,常规27英寸以下显示器的底座对角线尺寸多在200至300毫米区间,平板尺寸设计为350毫米长、200毫米宽即可满足绝大多数底座的放置要求,平板边缘超出圆筒堆叠体的部分可作为小型置物台,放置U盘、便签、接线端子等零散物件。底部四只圆筒的总排布宽度与顶层三只圆筒的排布长度共同决定了支架的桌面占地范围,横向四筒排布的总宽度约为四倍圆筒直径,纵向两排堆叠的深度约为两倍圆筒直径,以直径100毫米的圆筒计算,占地范围约为400毫米×200毫米,在普通800毫米深度的电脑桌面上仅占用后侧小部分区域,不会挤占键盘、鼠标的操作空间。
筒壁厚度是该结构设计的核心参数之一,作为竖直承载的支撑件,每侧筒壁的厚度建议不小于5毫米:若采用纸筒材质,5毫米厚度的工业纸管抗压强度足以承载单台重量3至5千克的桌面显示器;若采用PVC或金属圆筒,壁厚可适当减薄至2至3毫米,依靠材料自身的更高屈服强度保证承载能力。圆筒的切割端面需要保证平面度,两端切口与筒体轴线垂直,否则堆叠后上下筒的接触会出现局部点接触,受力集中在切口边缘容易造成压溃;粘接面需要沿筒体整条接触母线涂覆胶粘剂,粘接长度覆盖圆筒的完整轴向长度,保证相邻筒体之间的连接强度,避免受水平推力时出现筒体分离。

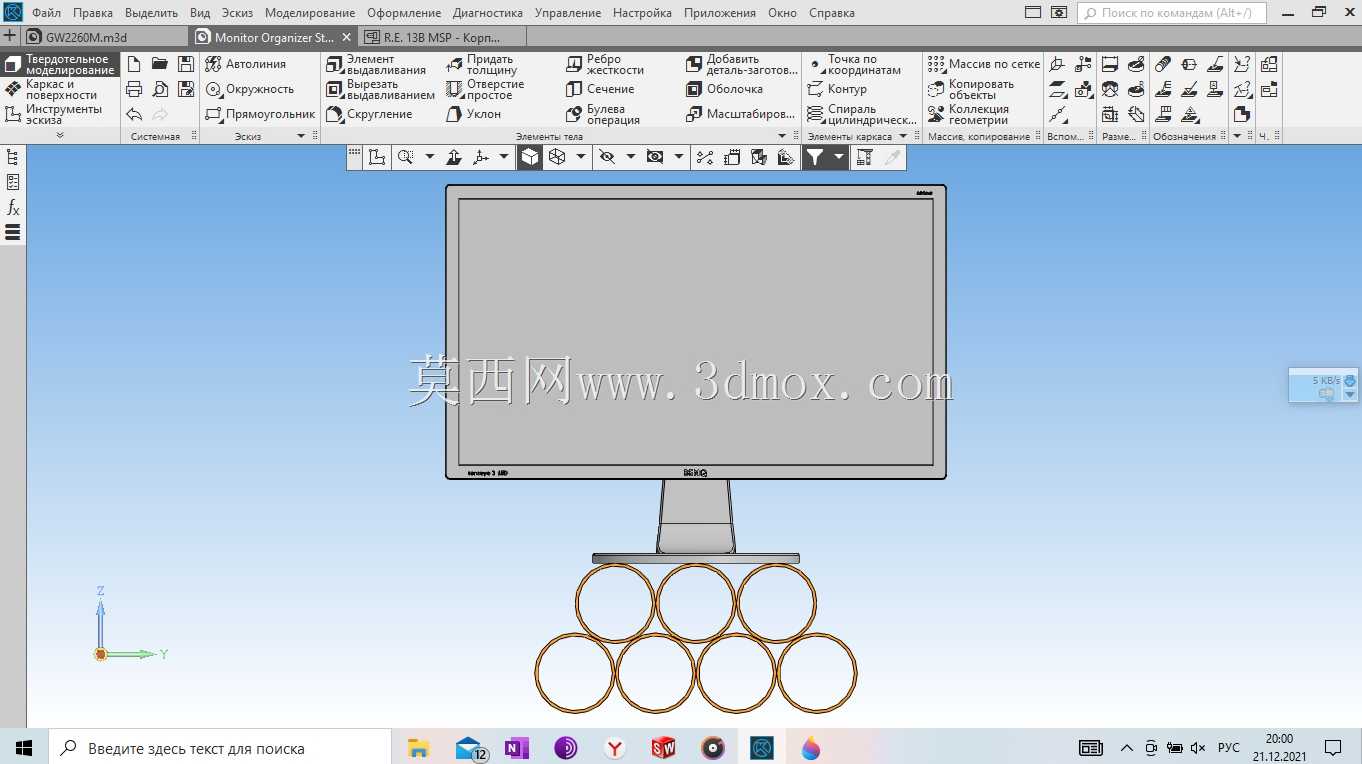

该结构附带的实用功能是圆筒内部的中空储物空间:七只圆筒的内腔均为独立封闭空间,可将记录待办事项的便签、小型工具、备用线材等物件卷放后存入筒内,两端可采用端盖封堵或直接利用桌面与顶部平板遮挡开口,不需要额外设计抽屉或储物盒即可实现收纳功能,充分利用了薄壁圆筒结构的内部空间。在建模过程中,圆筒零件可采用参数化设计方式,将筒径、筒长、壁厚设置为可变参数,通过调整参数即可快速衍生出不同抬升高度、不同承载等级的支架系列;堆叠装配时以圆筒的圆柱面相切作为装配约束,上下层筒体的轴线平行且处于同一竖直平面内,保证所有接触线均匀受力,避免出现个别筒体悬空不受力的情况。顶部平板与上层圆筒的顶面采用贴合约束,平板底面可增加浅定位槽嵌入筒体顶端,防止平板受水平推拉时发生移位。整体结构无复杂曲面、无特殊加工工序,即便采用日常易得的等径管材也可完成实物制作,同时几何规则简洁,参数调整逻辑清晰,对于理解薄壁构件承载、堆叠定位、接触面受力分配等结构设计要点具备很强的参考价值。
