铃木AN650巡航摩托定制上联板三星台

　　这套结构对应大排量巡航踏板车转向系统的上联板总成，也就是改装圈常说的三星台，是整车前部操控链路里承上启下的核心受力件，日常骑行中所有车把操控力矩、前减震上端支撑载荷、仪表与附属饰件的安装定位，全部要通过这个部件完成力的传递。做这类定制改装件的三维结构设计，首先要卡死的就是两侧前减震套管的安装孔中心距，原车AN650的前叉管径属于大踏板里的偏大规格，上联板的两个抱箍孔同轴度、孔间距公差必须和原车三星台完全对齐，哪怕偏差超过0.5毫米，装车时都会出现减震管别劲、转向卡滞的问题，长期骑行还会造成前叉管异常磨损、油封漏油。

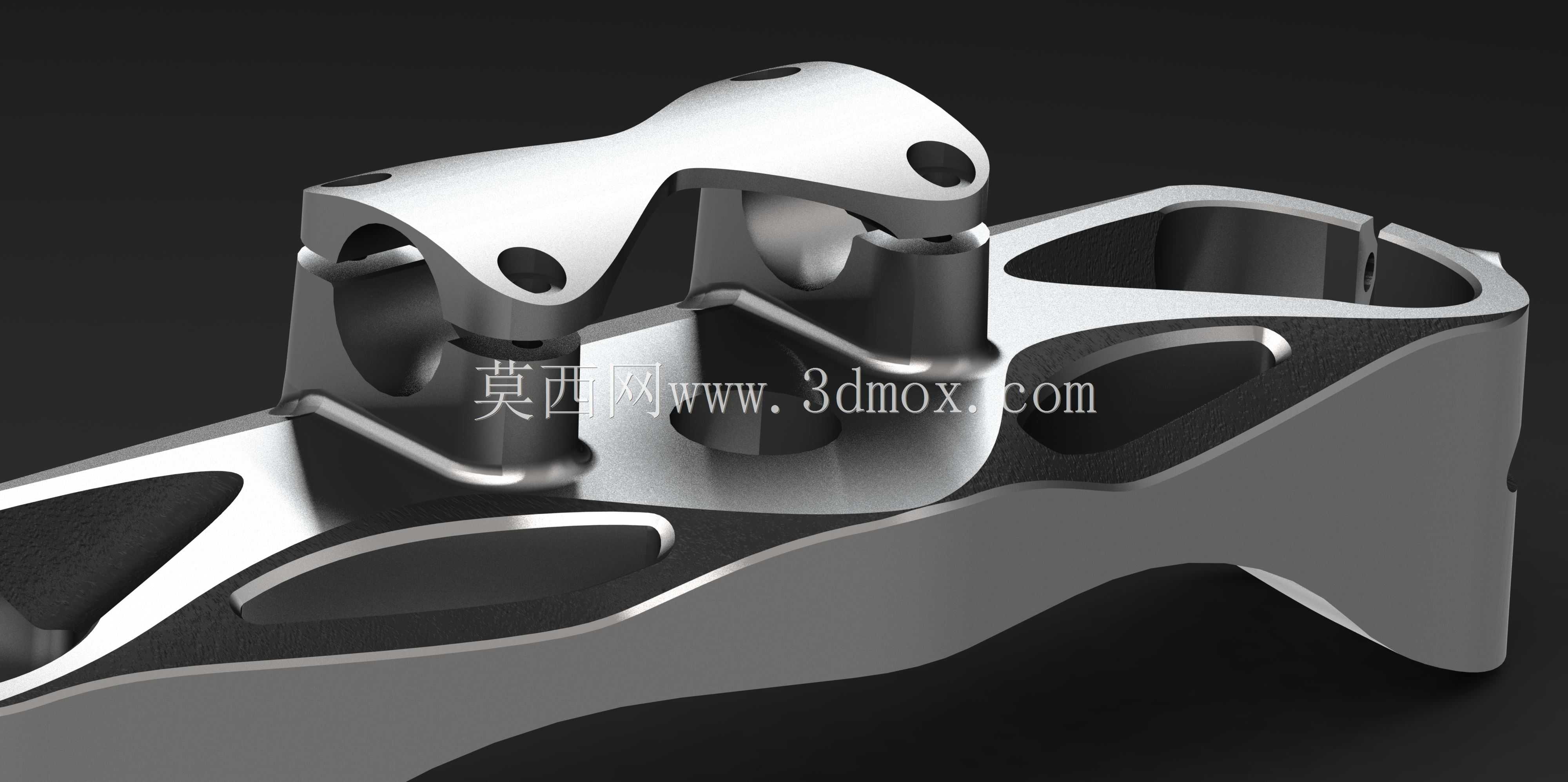

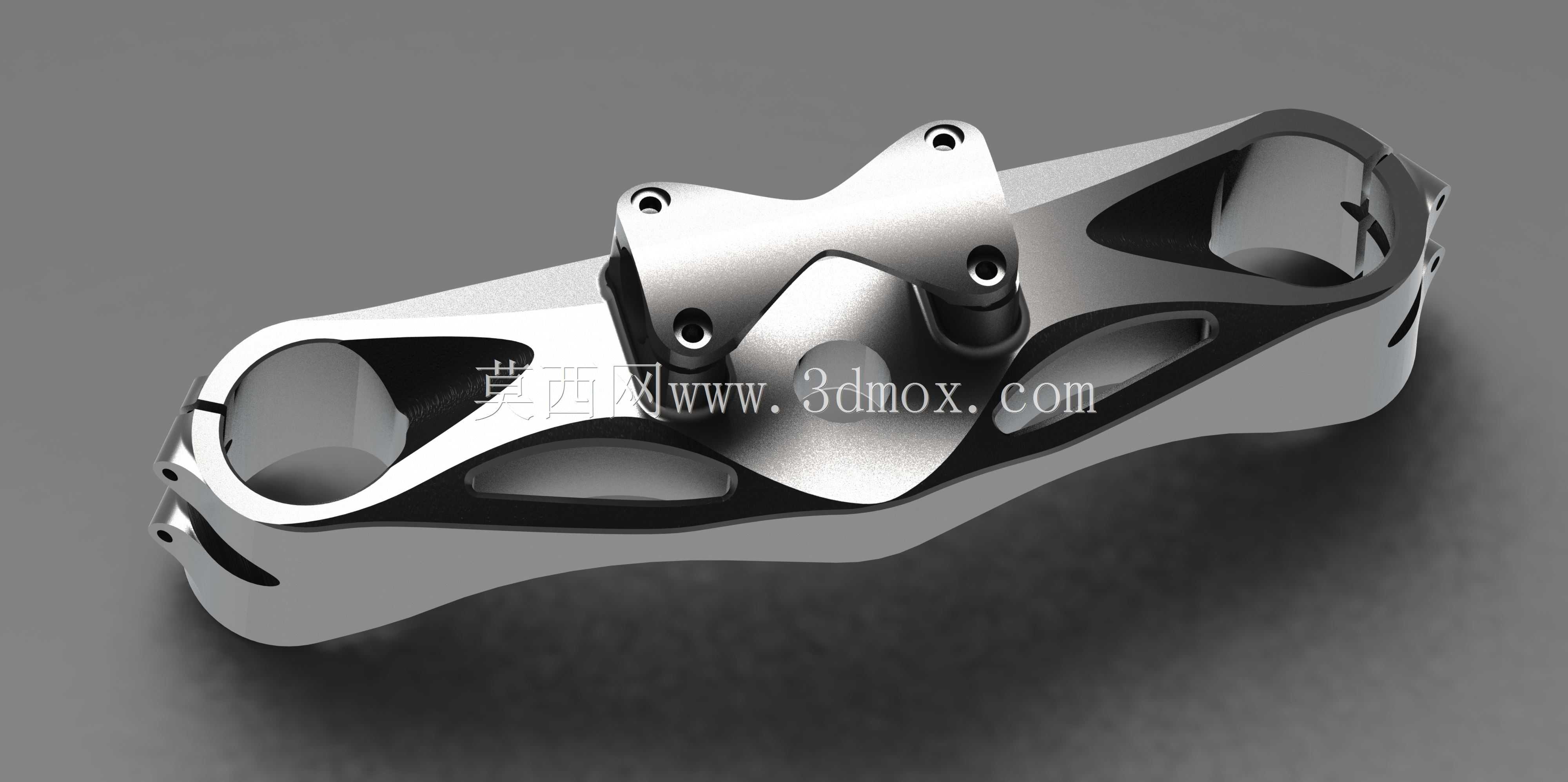

　　从结构布局来看，主体联板采用了一体化铣削的镂空减重思路，板体上开出的多处异形减重孔不是单纯为了外观造型，每一处开孔的边缘都做了等宽的加强筋过渡，在去掉低应力区多余铝材重量的同时，保证联板在承受车把左右扳动的扭转力矩、紧急制动时前叉传递上来的纵向冲击载荷时，整体刚性不会出现明显衰减。联板上凸起的两组柱状安装座，分别对应车把固定座的连接点位，座面的螺纹孔深度、孔位跨距完全匹配改装加高车把座的安装边界，不需要额外打孔转接就能直接固定改装车把，降低改装施工的加工工作量。

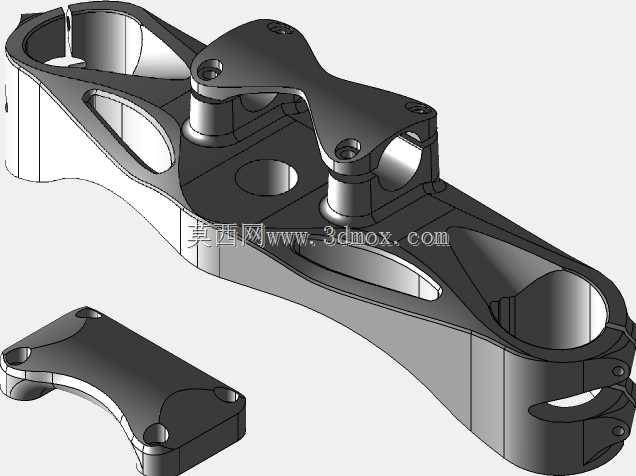

　　配套的小块弧形压盖是联板下方的装饰与辅助固定件，它的曲面弧度完全贴合联板下表面与前叉上三角区的外露轮廓，四个角位的沉头孔对应联板上的预装螺柱，装车后可以把联板和前叉连接位置的缝隙完全遮盖，既避免骑行中泥水、砂石溅入连接缝隙造成螺栓锈蚀，也让车头前部的视觉整体性更强，符合定制巡航车的外观改装需求。

　　实际装车场景里，这类定制上联板主要替换原车的铸铝三星台，原厂件出于成本和通用化考虑，造型偏厚重保守，留给车把加高、风挡支架、导航拓展杆的安装点位非常少，这套改装件在设计时就把附属件的安装冗余考虑进去：联板侧面预留的小螺纹孔可以直接固定改装仪表支架、行车记录仪走线固定座，不需要在车把上额外缠抱箍，让车头走线更整洁。

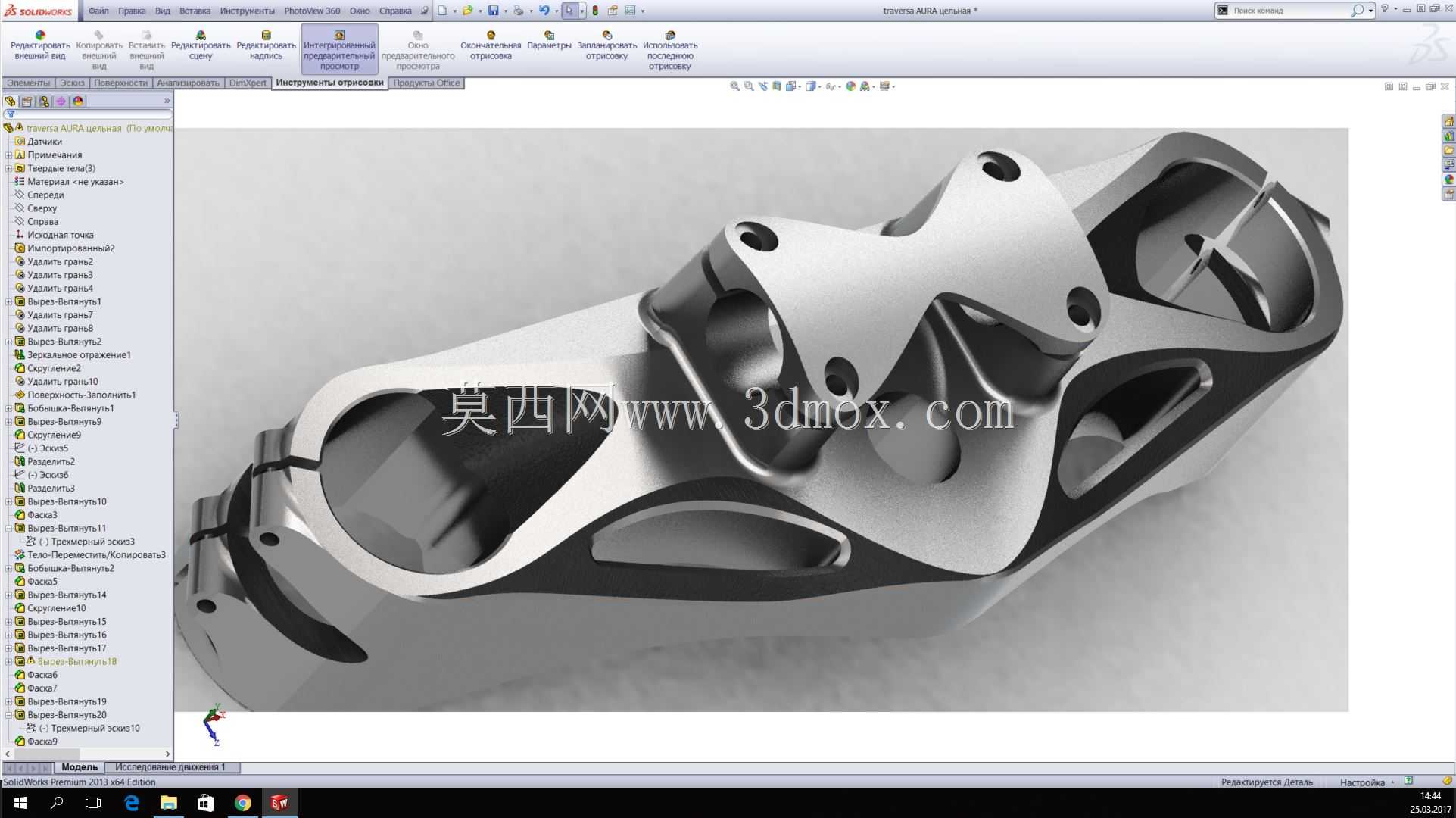

　　建模过程中需要重点核对的安装边界除了前叉孔距，还有联板下表面和原车车头线束、刹车油管的安全间隙：联板压合到前叉上端之后，下方要留出至少15毫米的空隙，避免转向打到极限位置时，联板边缘磨破刹车油管外层、挤压主线束造成线路破损。联板整体的厚度设计也经过受力权衡，过薄会在大力制动时出现板面弯曲，导致车把走位跑偏；过厚则会无谓增加车头簧上质量，让转向手感变沉，这套结构把主体板厚控制在既满足6061铝合金铣削后的强度要求，又把整体重量控制在原厂铸铝件的六成左右，换装之后车头转向的响应灵活度会有明显提升。

　　联板上的两处大直径半圆抱箍结构，和减震管配合的内孔粗糙度、抱紧间隙也有明确要求，抱紧时螺栓的压紧力要让联板和减震管外圈完全贴合，不能出现打滑位移，同时又不能压紧力过大造成减震管内的衬套变形，影响前减震的上下伸缩行程。整个零件的所有转角位置都做了R角过渡，没有尖锐的应力集中点，即使经过长期颠簸路面的交变载荷冲击，也不会在开孔边角位置出现疲劳裂纹，完全满足大排量巡航摩托长途骑行的使用强度要求。
