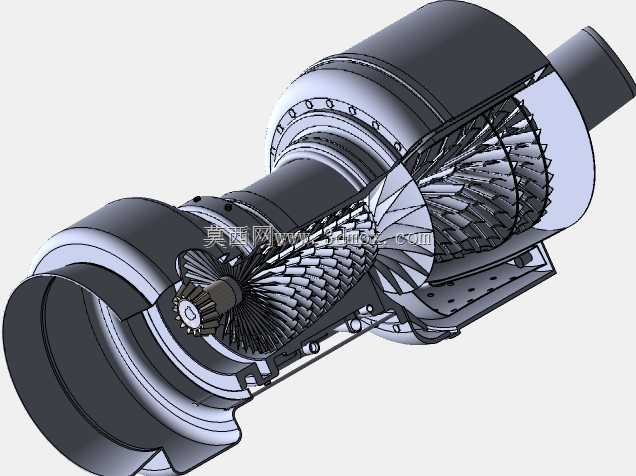

航空发动机驱动涡轮剖面结构展示

高温燃气冲刷下的涡轮叶片榫头与轮盘榫槽配合间隙，一直是加工阶段最容易被忽略的隐患点。常规建模时往往直接做贴合面无间隙处理，实际落地加工中，高温合金叶片榫齿的铣削公差带如果控制在0.02mm以内，轮盘榫槽的拉削精度就要同步匹配，否则热态工作时叶片膨胀会直接卡死在轮盘上，引发轮盘应力集中开裂。这款剖面模型把每一级涡轮叶片的叶根榫接结构都做了1:1还原，甚至能看到轮盘边缘用于冷却气流通过的微小斜孔，这些孔的角度偏差超过1度就会让冷却气流无法覆盖叶背高温区，直接缩短叶片30%以上的使用寿命。

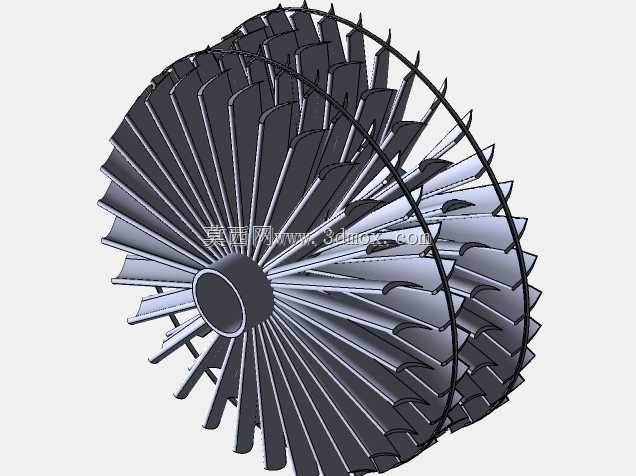

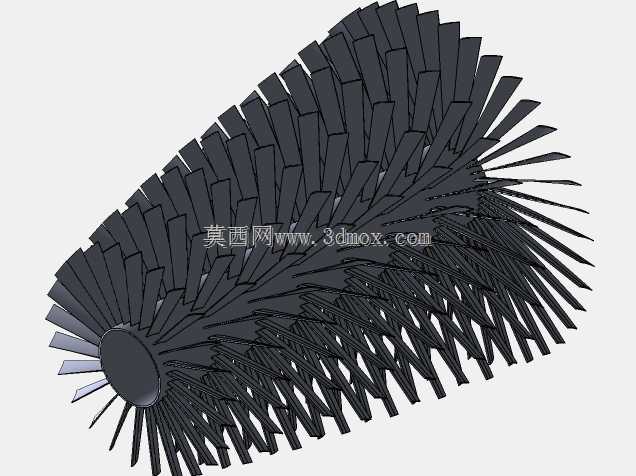

压气机端的多级叶片曲面曲率变化梯度大，常规三轴铣削根本无法加工出连续的叶型曲面，必须用五轴联动加工中心做摆角铣削，建模时特意保留了叶型边缘的0.1mm圆角过渡，避免加工时出现刀具啃伤棱边的问题。涡轮端的空心叶片内部冷却流道也在剖面上做了示意，流道的转折处圆角不能小于R0.5，否则铸造成型时陶瓷型芯容易断裂，直接导致叶片报废。

转子轴的阶梯轴肩处做了退刀槽结构，很多建模者会省略这个细节，实际车削加工时没有退刀槽就无法保证轴肩端面的垂直度，装配时轴承内圈无法贴实轴肩，高速旋转时会出现转子窜动。两级涡轮之间的封严篦齿结构也做了精细化还原，篦齿的齿尖厚度控制在0.3mm，齿与机匣蜂窝封严环的间隙预留0.2mm，冷态装配时不会刮蹭，热态膨胀后刚好形成密封腔，减少燃气泄漏损失。

机匣的剖分面螺栓孔位置做了错位排布，避免同一截面的孔过多削弱机匣强度，螺栓孔周围的凸台厚度比机匣本体厚2mm，分散螺栓预紧力带来的局部应力。燃烧室出口的导向叶片安装角做了15度预扭，匹配高温燃气的出流角度，减少气流冲击涡轮叶片的进气损失。整个剖面模型没有做多余的工艺倒角省略，每一处结构都对应实际加工中的工艺要求，哪怕是叶片表面的微小气膜孔位置，也和真实发动机的冷却布局完全一致，能直接用于加工工艺的校验参考。
