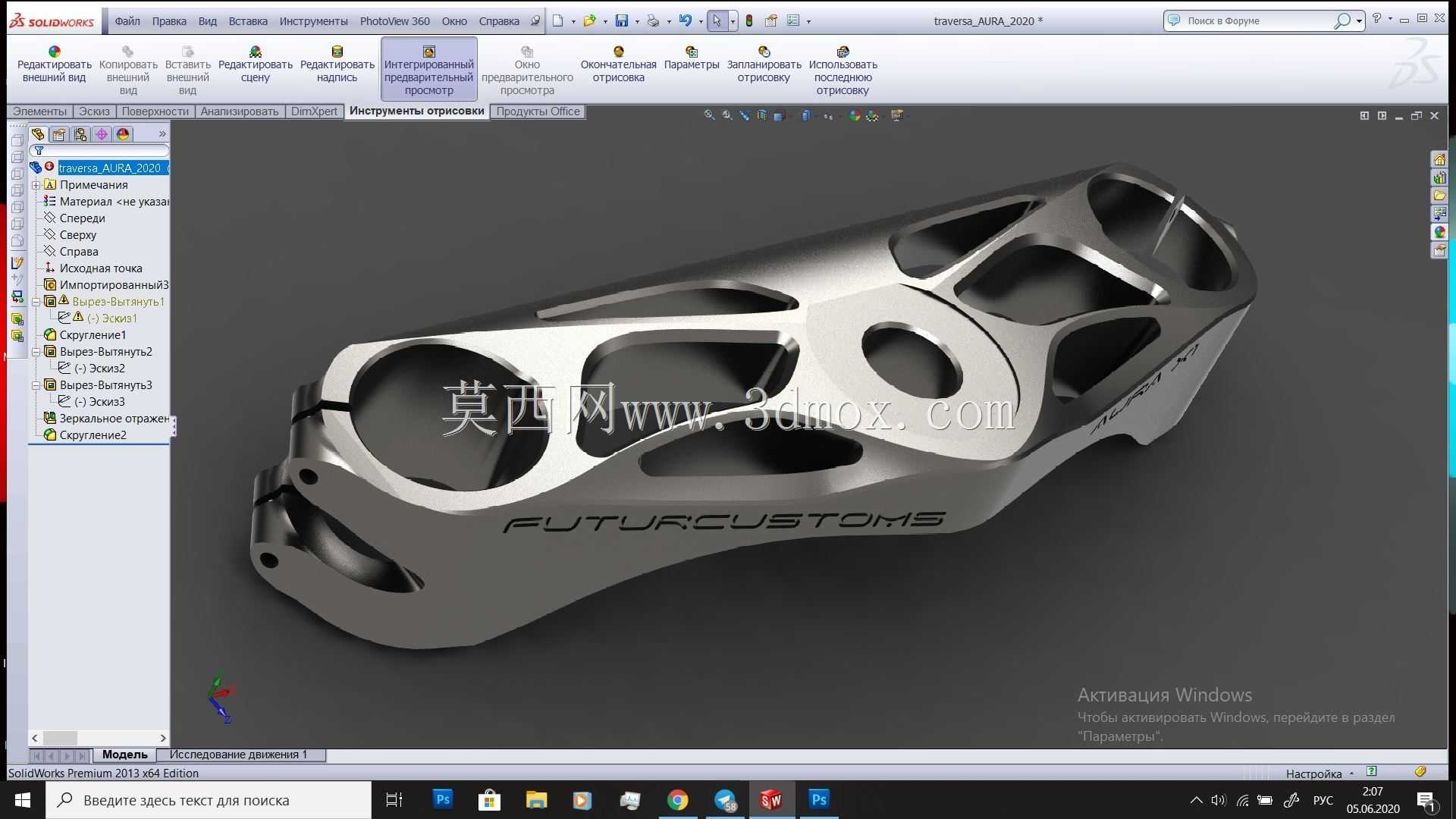

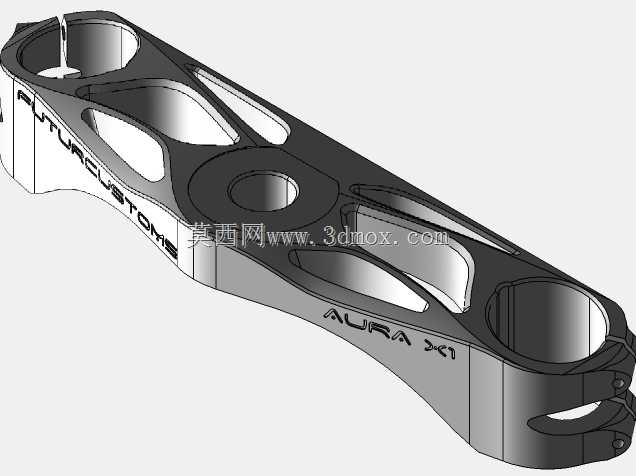

这款结构件面向定制摩托车前悬架操控区域开发,对应常规量产车方向器上联板的改装替换场景,安装位置处于两根前减震器顶端与方向转向柱之间,承担把左右减震筒上端刚性连接、固定方向把安装座、约束前叉顶端相对位置的核心作用,在整车转向系统里直接影响车头刚性、转向响应手感与改装外观辨识度。常规市售原厂上联板多采用铸铝实心或半实心结构,厚度冗余大、造型保守,定制改装场景下车主既需要降低车头非簧载周边的附加重量,也追求裸露机械感的个性化视觉效果,这款结构就围绕这两个核心需求展开构型设计。整体轮廓顺着前叉安装点位到方向把固定点位的力流走向延伸,没有采用规则矩形板件外形,边缘做连续流畅的曲面收边,板体主体大面积挖除材料形成多组异形镂空窗口,

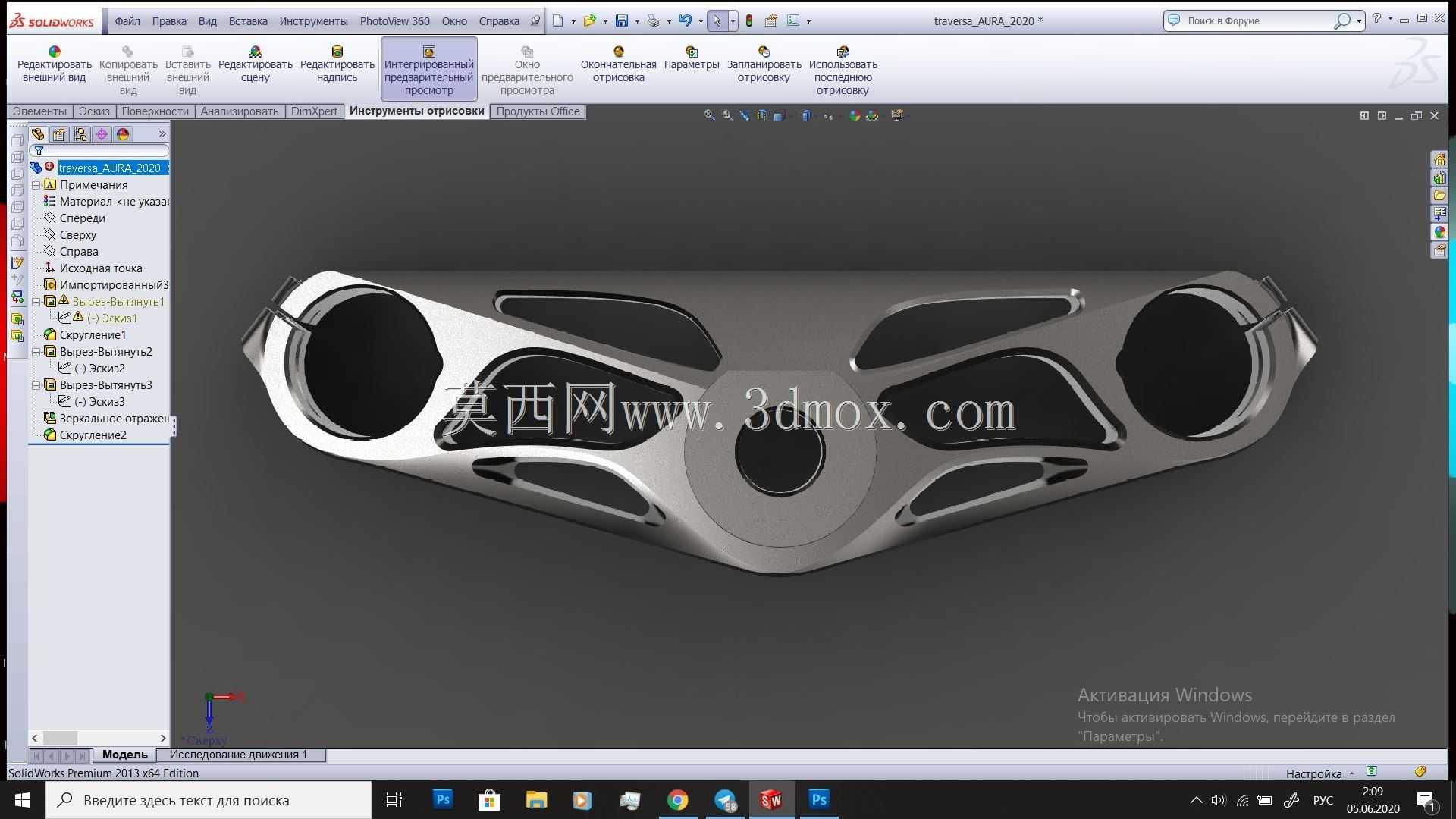

镂空边界并非随意切割的装饰形状,每一处开孔轮廓都顺着两个减震安装孔、中心转向柱过孔、方向把座固定孔之间的传力路径布置,避开螺栓压紧区域与应力集中的搭接位置,在挖除多余材料的同时保留孔位之间的连续传力筋条,筋条宽度随受力大小渐变,靠近安装孔的位置筋条宽度加大、局部做凸台加厚,远离主受力路径的区域筋条收窄,兼顾减重幅度与结构刚性。从安装边界来看,板体两端的下沉凸台对应前减震筒的夹持固定位,凸台内预留同轴通孔,用于穿装减震锁紧螺栓,凸台内侧的弧形面与减震筒外圆曲率匹配,安装后可以完全贴合减震外壁,避免点接触造成的锁紧应力集中;板体中部的大圆孔对应转向柱顶端的穿过与锁紧位置,孔周保留完整的环形实体材料,保证转向螺母压紧时有足够的承压面积,

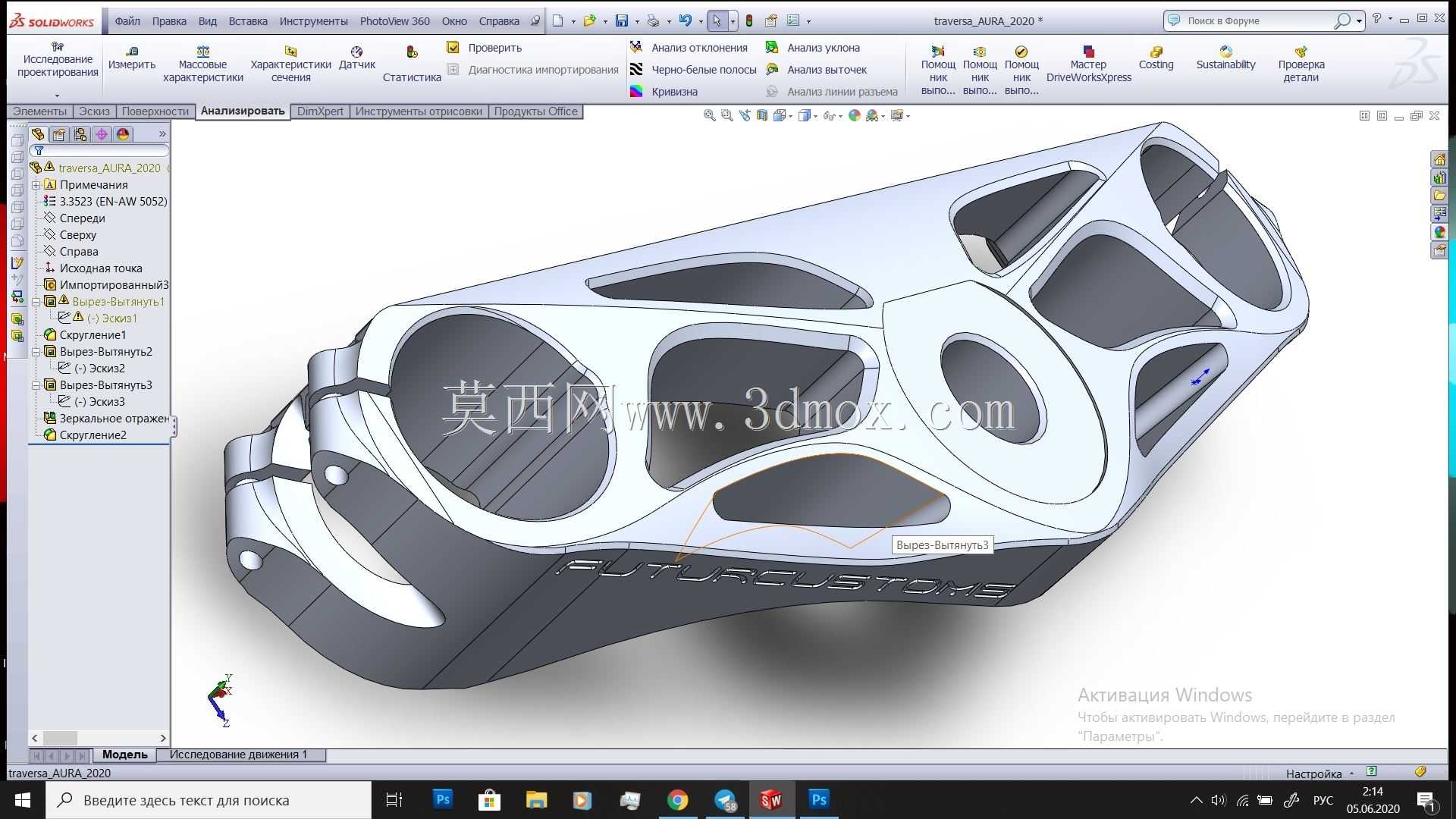

不会因为镂空削弱轴向锁紧的支撑强度;板体上方向把安装位预留两组对称的安装孔距,兼容常见改装变径车把的固定座安装尺寸,孔位周边做局部沉台设计,螺栓装入后头部可以沉入板面以下,不会突出外露干涉车把转动或走线。结构的侧面并非等厚平板,而是采用变厚度立体化造型,板体底面在对应减震夹持、车把固定的位置向下延伸出加强凸缘,凸缘顺着筋条走向和板体顶面平滑过渡,既不需要额外焊接加强筋就提升了板件的抗弯截面模量,也让整体外观呈现出一体化切削的立体层次感,表面预留的标识区域做平整化处理,可以直接激光雕刻定制标识。实际选型适配时,首先要核对两端减震孔的中心距与原车前叉的间距完全一致,减震夹持孔的适配直径要和所选前减震筒的外径匹配,中部转向柱的通孔直径、
台阶高度要和原车方向柱顶端的轴径、锁紧螺母规格对应,车把安装孔的横向、纵向孔距要和选用的改装车把固定座孔位对齐,安装后板体底面和车架限位面之间要保留足够间隙,避免转向打到最大角度时板件和油箱、仪表支架发生磕碰。镂空结构在减重之外,还能让车头区域的气流穿过板体,减少高速行驶时板件正面的迎风阻流,同时镂空窗口留出的空间可以方便排布刹车油管、离合线束、仪表控制线,走线时可以从镂空空位中穿过整理,避免管线在板件下方堆积弯折。建模过程中所有安装孔位都按照实际装配公差预留配合间隙,镂空筋条的过渡位置全部做圆角处理,避免铣削加工时转角处产生应力裂纹,整体结构既满足定制机车的个性化外观需求,也保证转向连接部位的刚性与长期使用可靠性,适配巡航车、定制复古车的前悬架改装升级场景。
