未来定制款摩托车排气消音总成

　　这套三维结构围绕大排量定制机车的尾部排气系统展开，主体呈现的是长筒式消音尾段，覆盖从发动机排气歧管对接端到车尾出气口的完整外装与内部安装逻辑。在实车布局里，该部件挂载于车架右侧后段，前端通过卡箍与前段排气管路对接，后端通过吊耳固定在车架尾部安装点，既要承接高温高速废气的导出任务，也要承担整车尾部视觉风格塑造的作用。

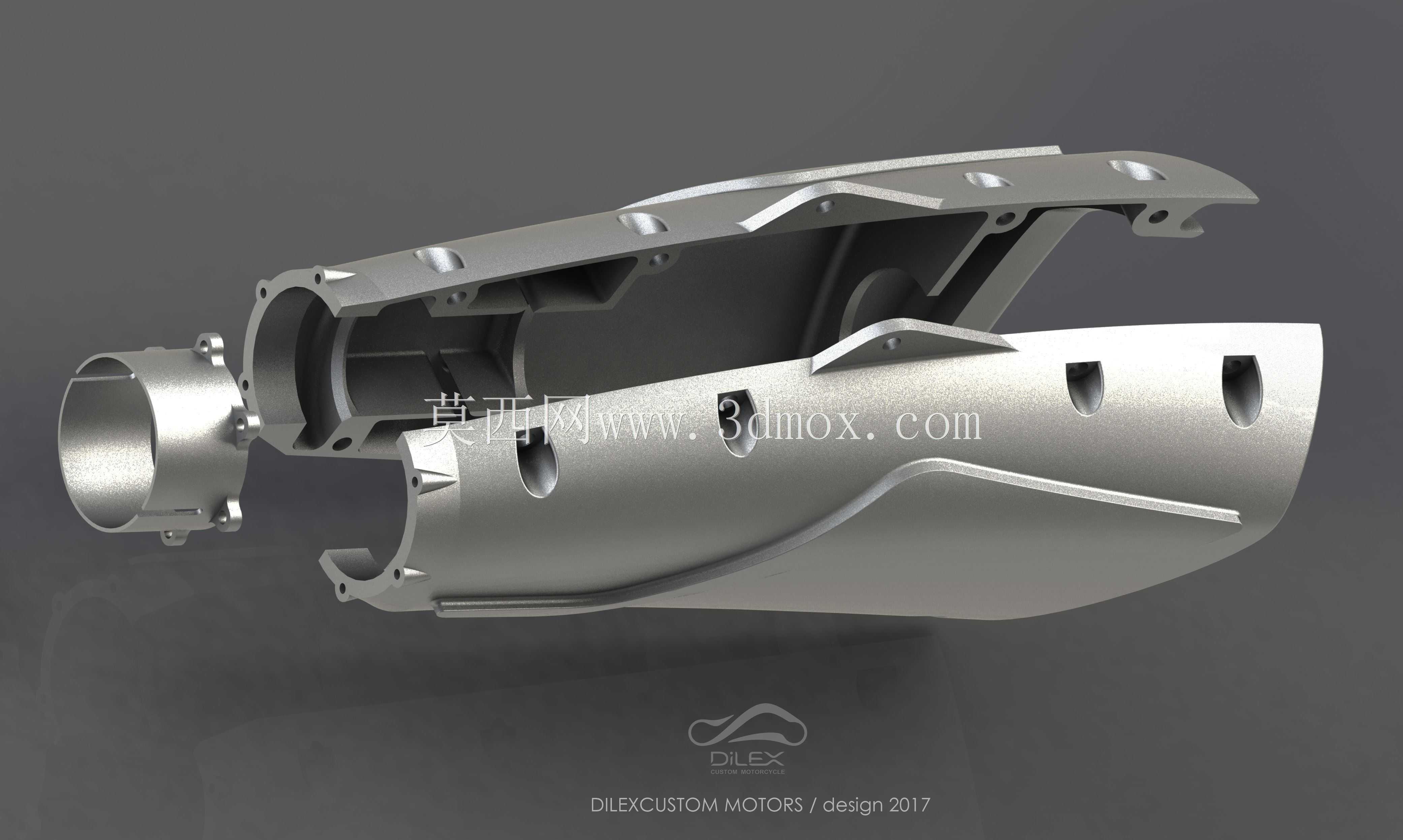

　　从实际使用场景看，这类定制排气多用于街车、巡航车以及改装展示机车，工作时需要持续承受发动机排出的高温脉冲气流，外壳在高速行驶中同时面对碎石击打、雨水冲刷、冷热循环交变等工况。设计过程中首先要理顺气流路径：废气从前端缩颈接口进入筒身，内部通过多腔隔板、导流管与吸音材料层逐步降低压力脉动，削弱排气爆破噪声，最终从尾部扁形出口平顺导出。筒身外侧分布的多组异形开孔并非单纯装饰，部分开孔对应内部固定铆钉与隔板焊接点位，部分则用于调节外壳热膨胀余量，避免长时间高温运行后板面出现鼓包或应力开裂。

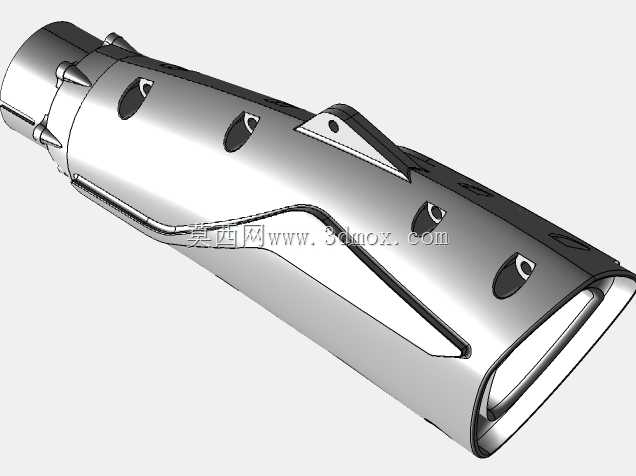

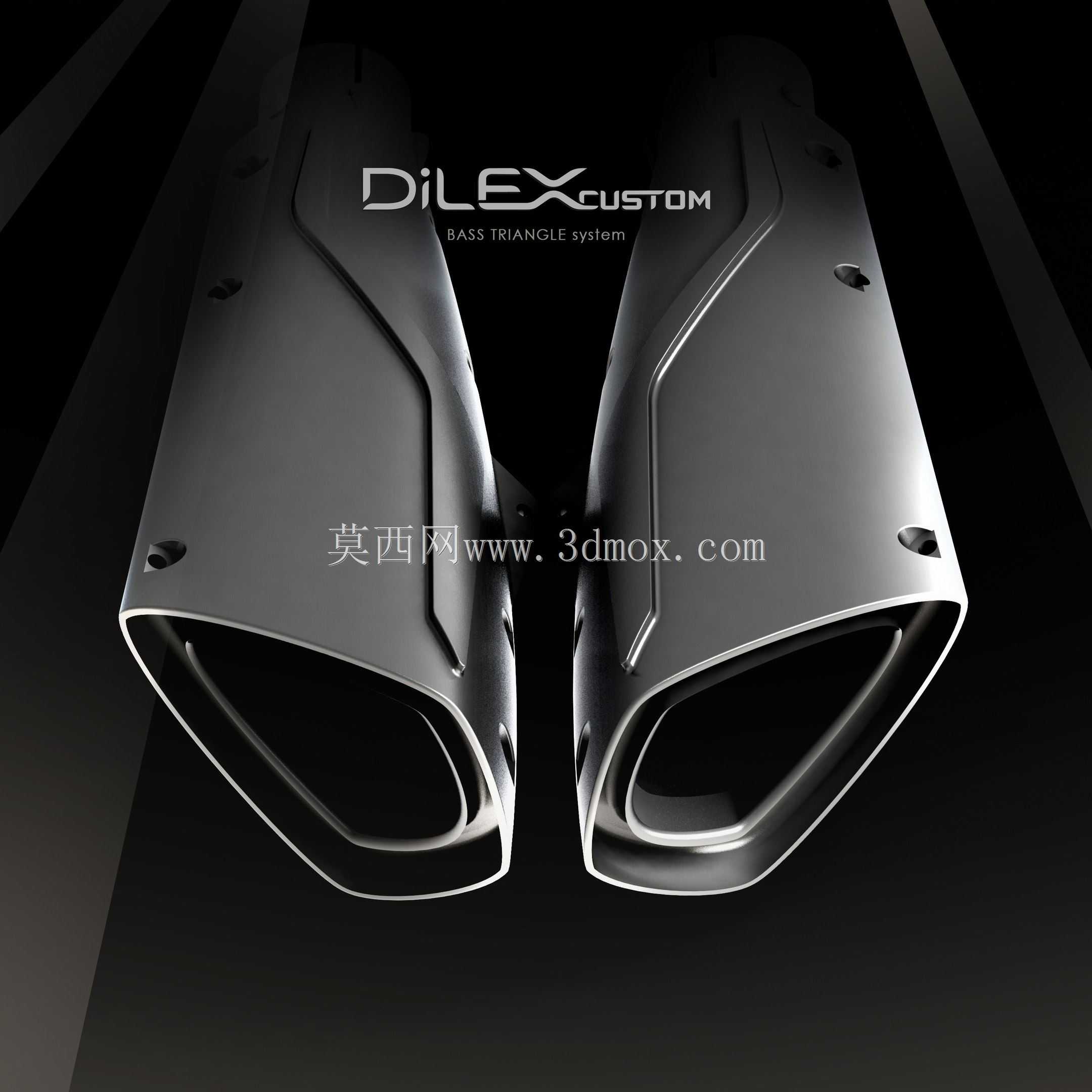

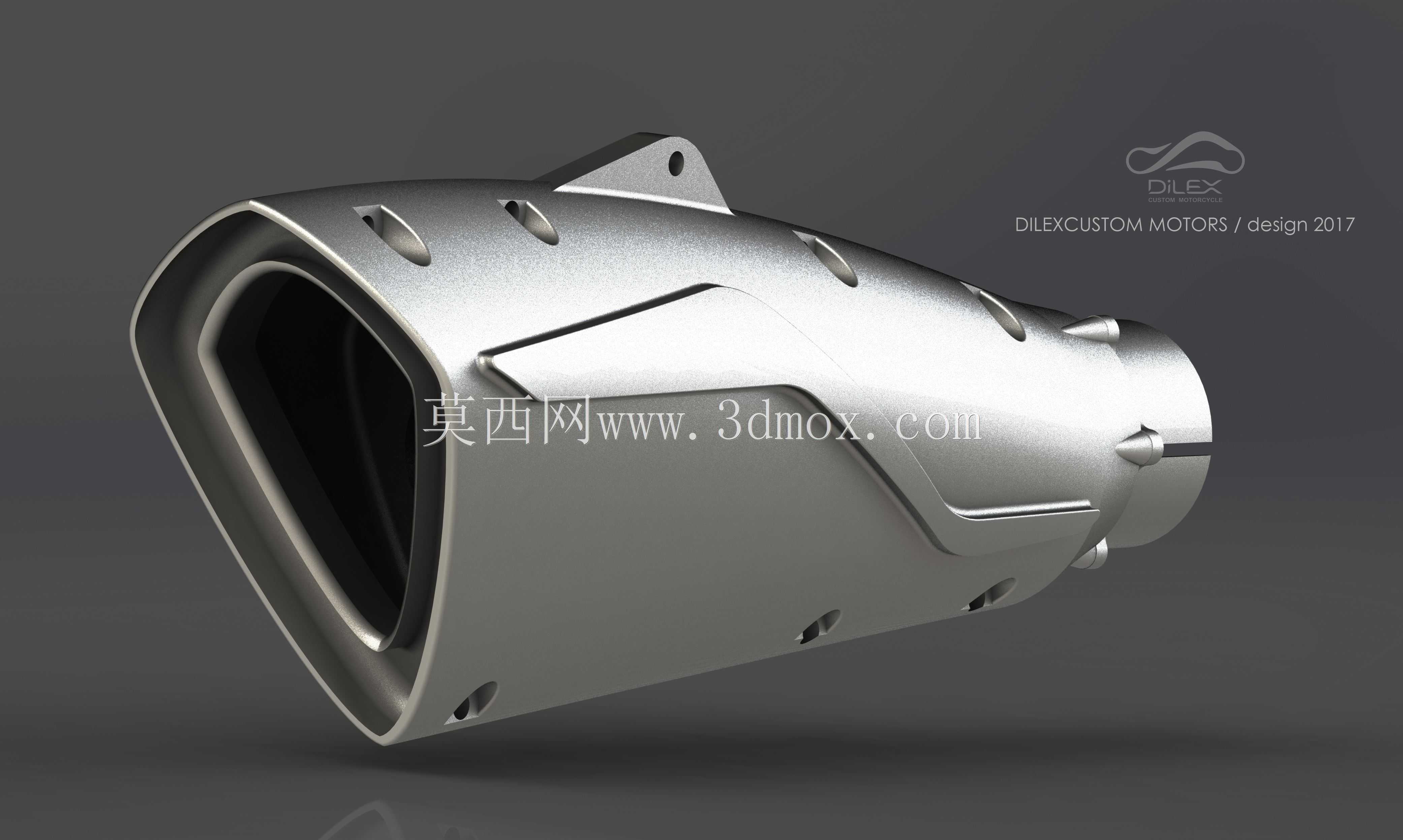

　　外形处理上，整体没有采用常规圆管直筒的保守造型，而是沿轴向做了多段折线切削，筒身侧面叠加锐利的装饰护板，端头搭配尖刺状限位结构，尾部收为斜切扁口，贴合未来定制机车的硬朗机甲风格。工程建模时需要先锁定整车安装边界：前端对接管径要与前排气管外径匹配，卡箍位置预留足够锁紧行程；筒身轴向长度不能超出车尾后缘，防止倒车或压弯时触地；上部吊耳的孔位坐标要与车架焊接螺母座完全对齐，吊耳自身设计成长条形腰孔，可补偿焊接公差与热态位移，装配时允许小范围调整排气角度，避免管路强行装配产生内应力。

　　壁厚分配也需要区分区域，外壳主体采用薄壁金属板材卷压成型，控制整体重量，安装吊耳、接口法兰、尾部出气框等受力部位则加厚处理，连接位置预留焊接坡口。侧面装饰护板通过独立支架固定在主筒外壁，和高温筒壁之间留出空气隔热间隙，既减少外表面热量集中，也能在行驶中形成导流风道，辅助散热。建模阶段所有曲面都做了连续过渡校验，折边位置预留折弯圆角，防止钣金加工时出现开裂；外露紧固件全部选用内六角沉头结构，保证外表面平整无突出棱角，既降低风阻，也避免骑行中剐蹭。

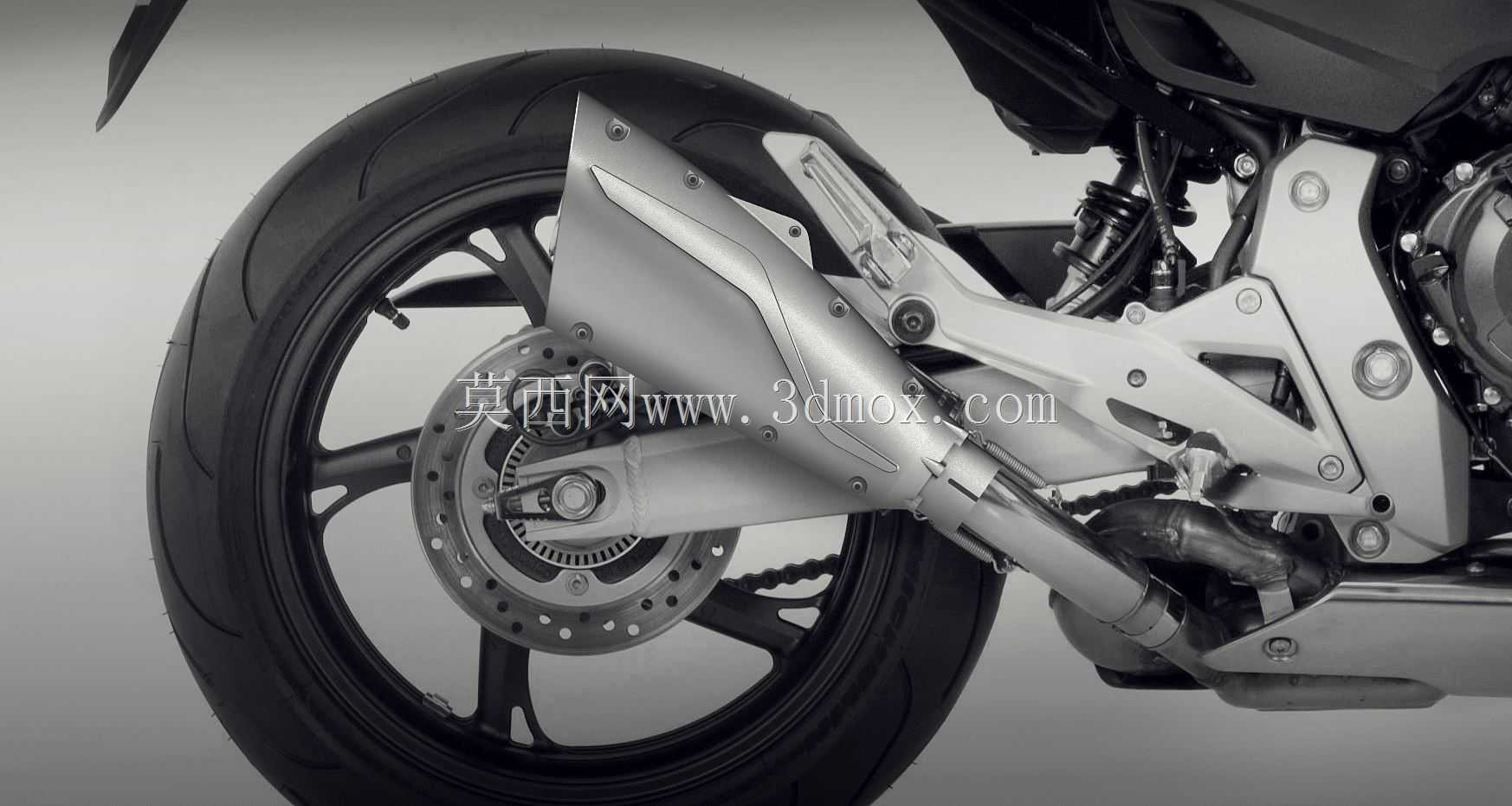

　　在整车匹配环节，还要核对排气总成与后摇臂、后轮、侧盖、后座垫的空间间隙，满载悬架压缩以及转向倾斜状态下，筒身不能和相邻部件发生运动干涉；出气口朝向避开后轮胎面与尾灯线束，防止高温废气直吹橡胶件和线缆。整套结构把消声功能、热管理、安装强度与定制外观整合在同一筒形主体内，可直接用于改装机车的排气开发、钣金件展开加工、装配干涉校验以及展示样件制作。
