本田CBR919摩托车定制传动链轮

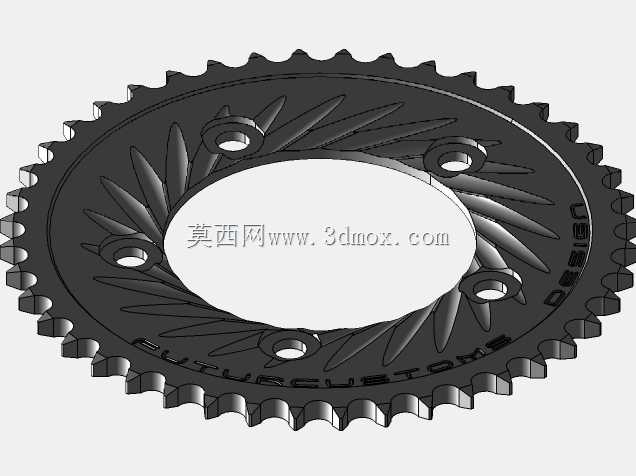

　　这套链轮结构围绕中大排量街车后传动末端的实际受力工况展开，齿圈外缘按标准滚子链节距排布渐开线啮合齿形，齿顶做了小幅倒角修形，链条在进出啮合区时不会出现硬顶撞齿，高速运转下链节滚动能平顺贴合齿面，降低啮合冲击带来的异响与齿面点蚀风险。链轮内圈没有采用传统整片式腹板，而是做了三组放射状斜向支撑肋，肋条顺着链轮旋转时的扭矩传递方向倾斜布置，既把外圈齿圈受到的链条拉力顺畅传导到中心安装法兰，又在腹板区域挖出了大面积镂空，大幅削减旋转件的自重，摩托车后轮的簧下质量随之降低，悬挂响应速度和弯道操控灵活性都能得到改善。

　　从安装边界来看，链轮中心预留了与后轮轮毂法兰匹配的安装止口，三个沿圆周均布的螺栓过孔对应轮毂的固定螺柱，孔位周边做了局部加厚凸台，螺栓锁紧时压紧力集中作用在凸台端面，不会让薄腹板出现压陷变形。设计时孔位分布圆直径、螺栓孔径都严格对照原车后轮法兰尺寸校核，装配时链轮贴合端面与轮毂法兰完全贴合，径向跳动和端面跳动控制在传动件允许的公差范围内，链条运转时不会出现偏磨、松紧度周期性波动的问题。链轮整体外径由所选齿数和链条节距共同决定，改装时齿数调整会直接改变车辆终传比，这套结构在保持安装接口不变的前提下，可通过调整外缘齿数适配不同骑行需求：城区通勤需要低扭响应时可适当增加后链轮齿数，高速巡航需要压低转速时则减少齿数，而中心安装区域的尺寸完全不用改动，互换通用性很强。

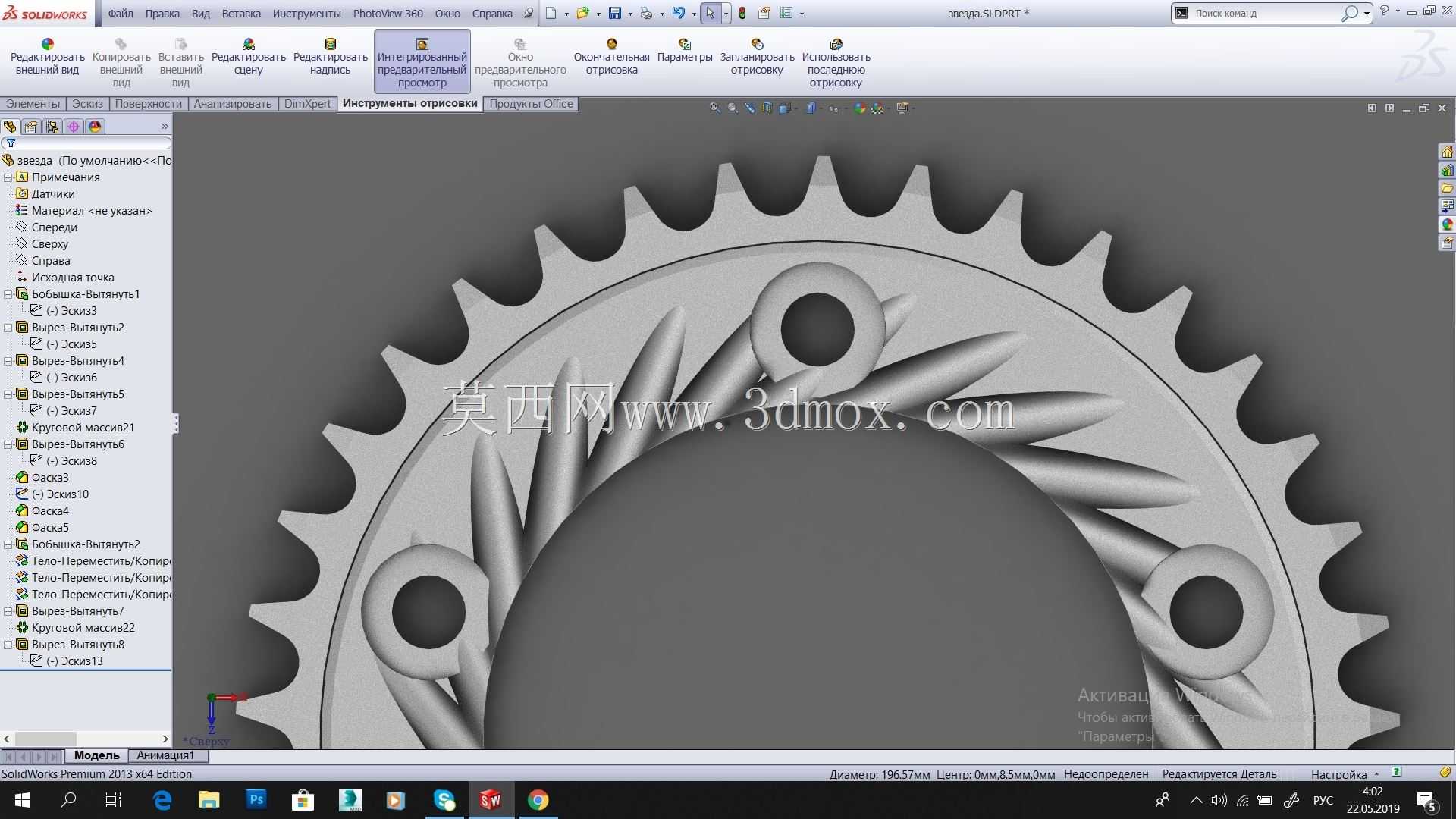

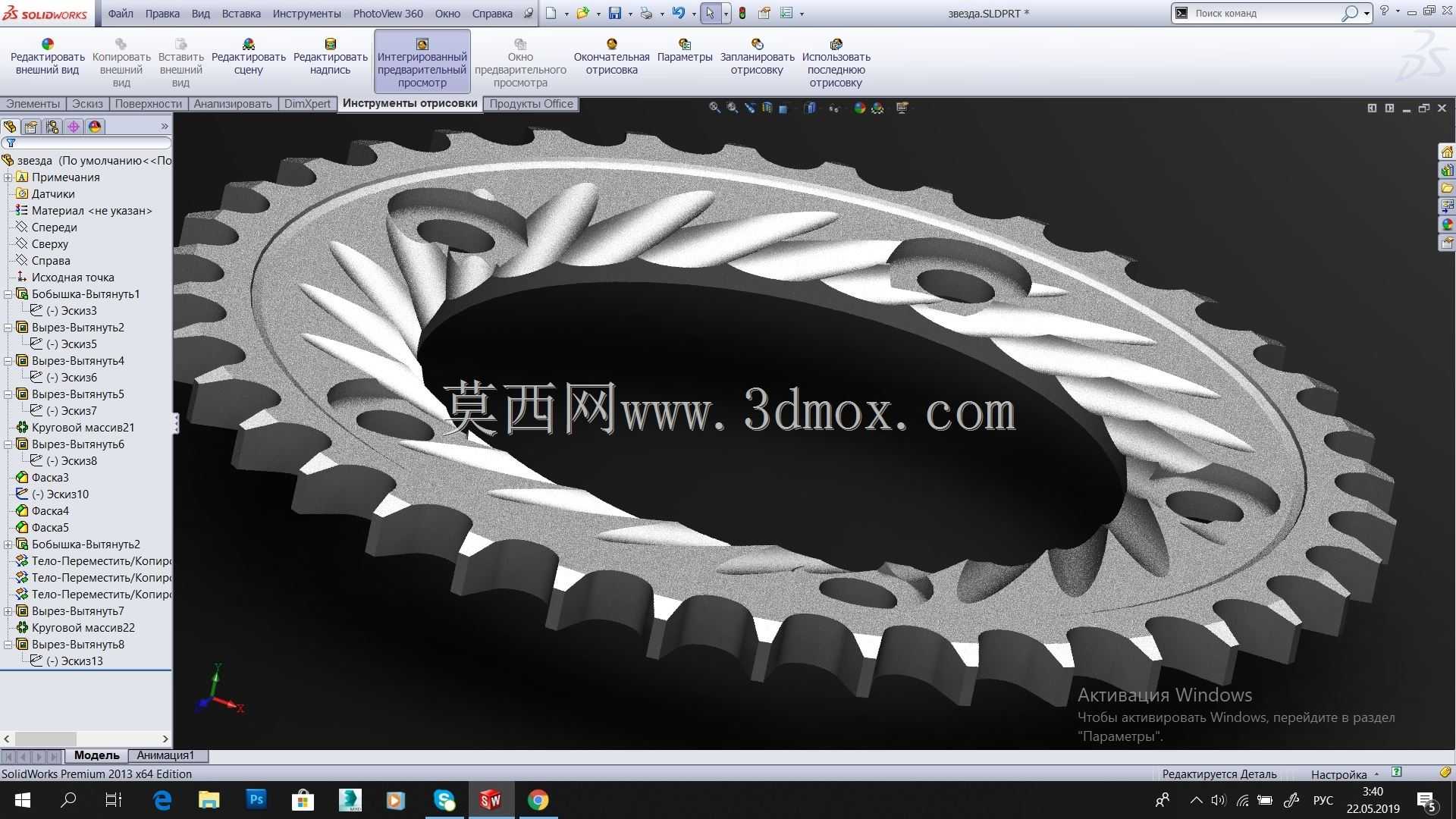

　　实际使用场景中，后链轮承担着发动机输出经变速箱、链条传递过来的全部驱动力，起步急加速时链条紧边拉力瞬间冲高，放射状肋条的走向恰好沿着拉力传递路径，应力不会在腹板拐角处形成集中，三个安装孔之间的环形基体保证了扭矩从螺栓连接部位均匀扩散到整个齿圈。镂空结构同时兼顾了散热与排泥需求，雨天或非铺装路面骑行时，泥沙、碎石可以直接从腹板镂空间隙甩出，不会堆积在链轮内侧磨损链条和齿面；行驶中气流也能穿过镂空区域带走链条摩擦产生的热量，延缓链条润滑脂老化。齿形部分按摩托车传动链的啮合规范修形，齿根圆角过渡平滑，避免应力裂纹萌生，链轮材料通常选用中碳钢经齿面淬火处理，齿面硬度足以抵抗链条滚子的反复冲击磨损，芯部又保留足够韧性承受交变扭矩，不会在大扭矩输出时发生断齿。建模过程中每一个齿的齿廓、肋条与内外圈的相贯过渡、安装孔凸台的拔模斜度都做了完整实体还原，结构工程师可直接在此基础上做有限元受力分析，校核不同齿数、不同材料下的链轮强度与变形量，也能据此推导改装后传动系统的匹配参数，为摩托车定制改装的零件加工、装配验证提供准确的三维结构依据。
