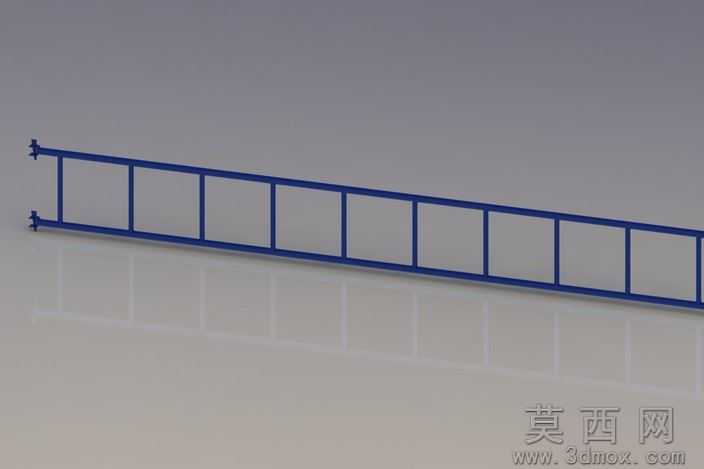

非标准工况长跨距梯梁三维结构设计

本梯梁三维模型采用SolidWorks软件进行参数化建模，整体建模过程遵循机械结构设计的规范逻辑，首先确定梯梁的整体跨距参数与两端连接基准，以保证模型适配非标准工况下的远距离跨接使用需求。建模阶段先构建梯梁的两侧主纵梁结构，纵梁采用等截面型材的建模逻辑，通过拉伸凸台特征生成基础梁体，两端预留标准化的连接接口结构，接口处设置定位凸台与安装孔位，保证后续装配时的定位精度与连接可靠性。在主纵梁之间，按照等间距排布的方式设计横向分隔肋板，每一块肋板都通过几何约束与两侧纵梁完全绑定，肋板的厚度与间距经过结构受力逻辑优化，既能够保证梯梁整体的抗扭、抗弯刚度，又能合理控制构件的整体重量，避免不必要的材料冗余。材质设计上，模型整体赋予深蓝色金属漆面材质，在渲染阶段调整材质的反光度与粗糙度参数，模拟工业钢结构件的喷涂表面质感，同时对梁体的棱边位置添加微小的圆角特征，还原实际加工过程中的工艺倒角效果，避免尖锐棱边带来的应力集中问题，也让模型的视觉表现更贴近真实工业构件的状态。结构设计层面，该梯梁专门针对无法使用标准梯梁的长距离跨接场景进行适配，整体为平直长条形结构，两端的连接结构可与两侧的支撑基座直接对接，横向肋板将纵梁之间的空间分隔为均匀的矩形格构，这种格构式结构能够在减轻自重的同时最大化提升结构的整体稳定性，避免长跨距状态下出现梁体下挠、侧向变形的问题。建模过程中对所有装配特征都添加了对应的几何约束，保证各部件之间的位置关系完全符合设计要求，没有出现错位、间隙等建模误差，同时对模型的所有特征进行了参数化关联，后续如果需要调整跨距、肋板间距、梁体截面尺寸等参数，只需要修改对应参数即可快速生成新的适配模型，能够有效提升同类型构件的设计效率。渲染阶段采用柔和的工业场景光源，从多个角度打光突出梯梁的结构轮廓与格构特征，让观看者能够清晰识别梁体的连接结构、肋板排布与整体形态，模型的细节处理到位，没有出现特征缺失、面重叠等建模问题，整体结构完整，可直接用于后续的装配验证、受力仿真参考或者工程出图使用，能够为非标准跨接场景的梯梁设计提供直观的三维参考依据。
