极小曲面链状多孔连续空间构型

项目分类:通讯工具类 发布时间:2022-05-13 ID:633934
  • 极小曲面链状多孔连续空间构型
  • 极小曲面链状多孔连续空间构型
  • 极小曲面链状多孔连续空间构型

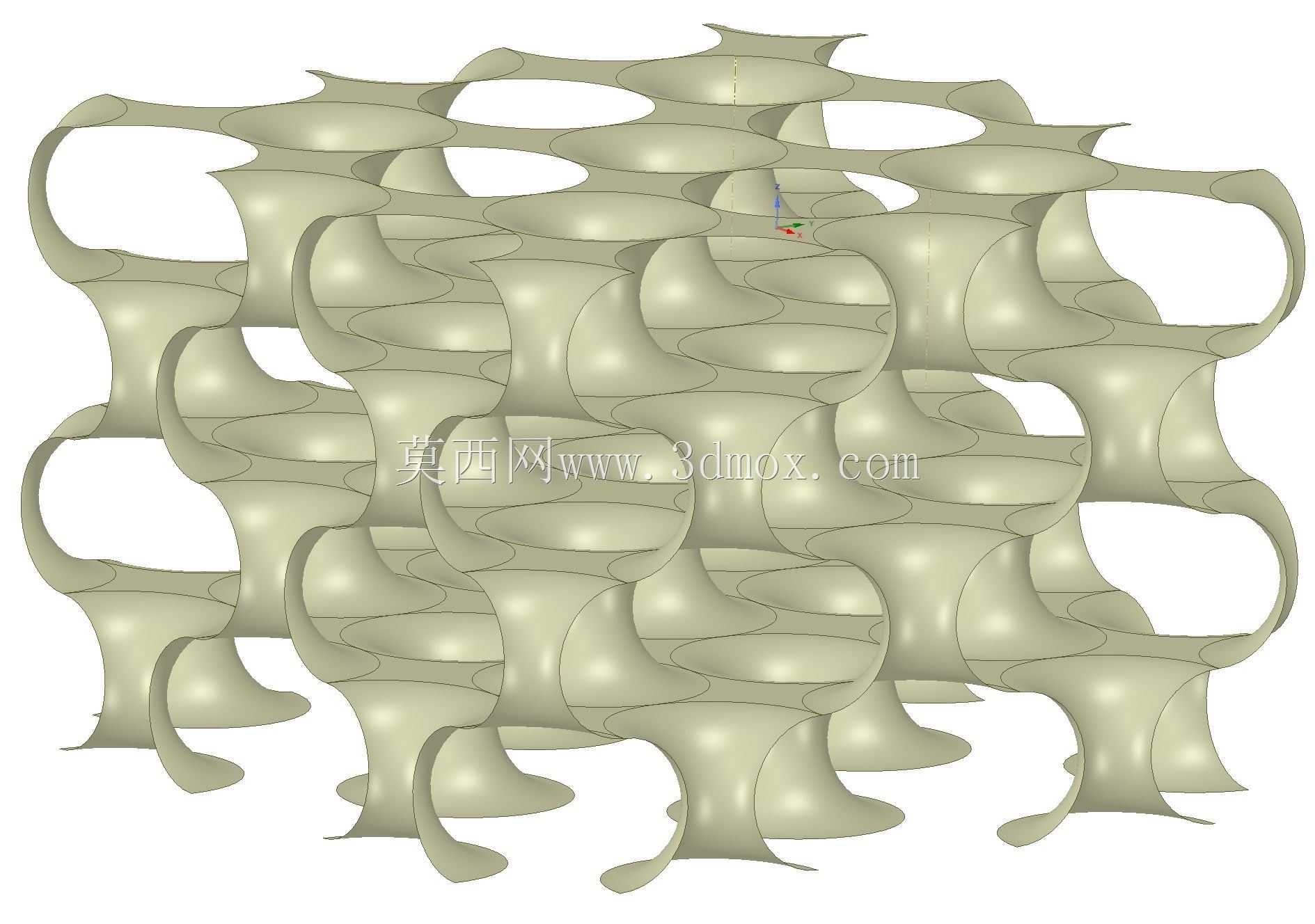

  这套链状连续极小曲面构型,最初是在做通讯终端轻量化散热内构件时衍生出的空间形态,后续也可直接迁移到多孔承载衬垫、流体均流腔、声学阻尼夹层这类需要连续贯通孔隙的工况里。做这类构型的核心出发点,是打破传统直孔、方格蜂窝结构的边界局限:常规点阵多孔结构在杆件交接位置会出现明显的应力集中,流体穿过直孔阵列时也容易形成边界层滞留,而极小曲面天生具备平均曲率为零的几何特性,整个曲面从一端延伸到另一端没有突兀的棱边转折,曲面两侧的空间被自然分割成两组互不干涉又全程连续的贯通流道,不管是走冷却气流、灌封缓冲泡棉还是布置吸音介质,都能让介质在整个构件内部均匀铺开,不会出现局部死区。

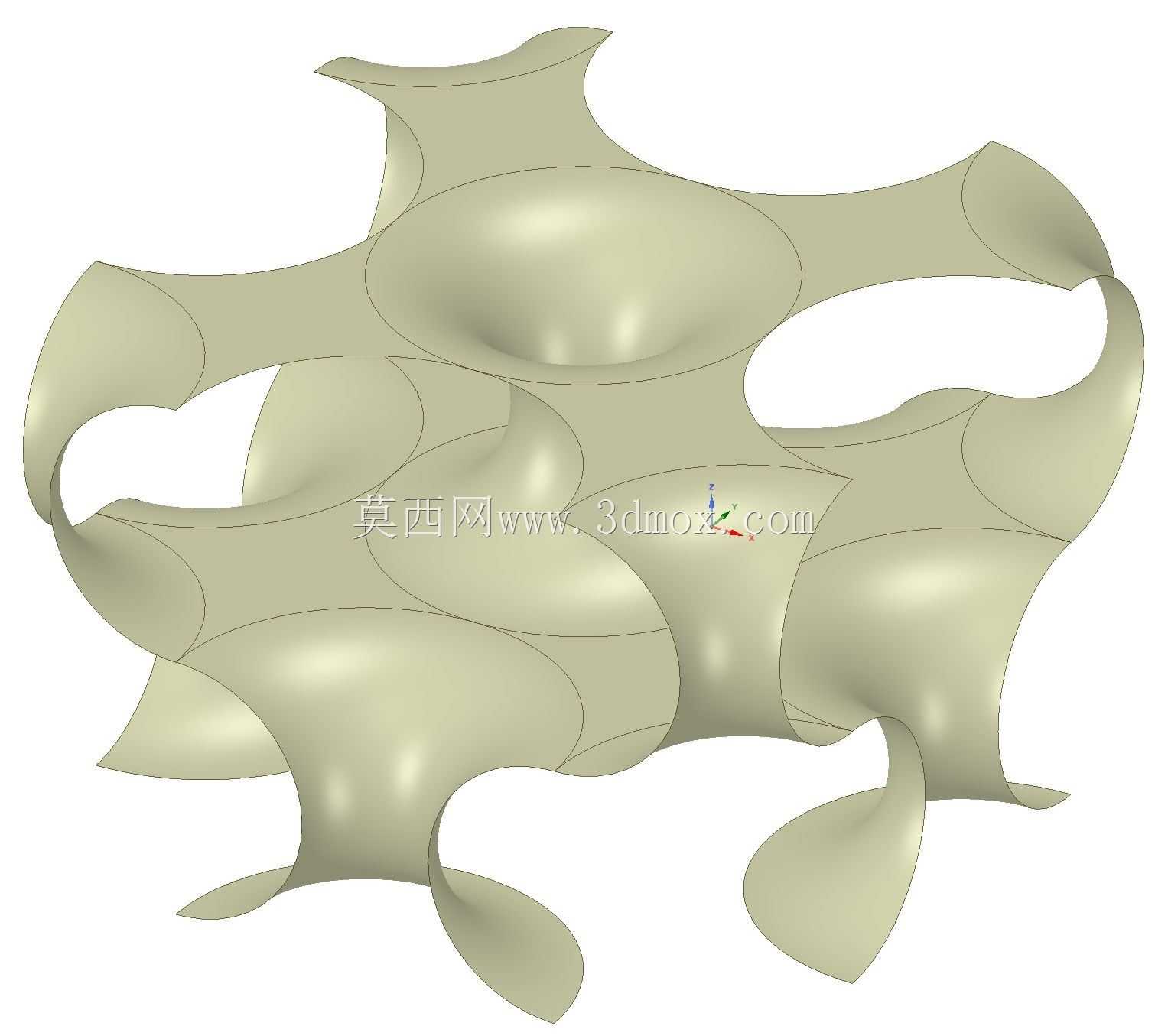

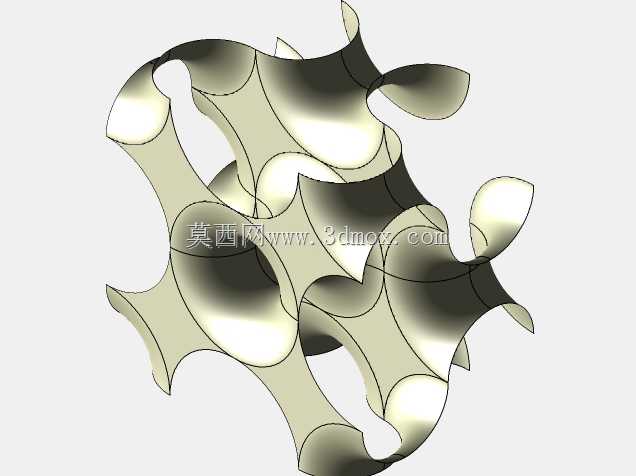

  从结构设计的逻辑来看,整个构型没有独立的离散杆件,所有曲面段都是顺滑拼接的连续整体,相邻的链状曲面单元之间通过马鞍形过渡段自然衔接,外轮廓延伸出的多个曲面支脚可以直接和设备壳体的内壁贴合,不需要额外设计连接法兰或者粘接凸台。在通讯手持设备的内部空间里,留给功能填充件的安装边界往往是不规则的,主板、电池、天线支架之间会留出大量形状零碎的空隙,这套链状曲面可以根据给定的安装包络做整体裁剪,裁剪后的断面依然保持曲面连续,不会出现薄壁尖角,后续不管是用3D打印直接成型,还是开模做发泡硅胶、轻质镁合金压铸,都不会出现应力断裂的风险点。

  实际建模过程中,首先要确定的是整体安装边界的包络尺寸,常规手持终端内部可用的填充空间厚度一般在3到12毫米之间,曲面的壁厚根据成型工艺调整:如果是金属3D打印做散热骨架,壁厚控制在0.4到0.8毫米就能保证足够的结构刚度,同时曲面之间的流道净宽保持在2毫米以上,避免粉末烧结残留堵孔;如果是用高分子材料注塑或者发泡做缓冲衬垫,壁厚可以放到1到2毫米,曲面过渡的圆角半径同步放大,避免注塑时熔体在薄腔位置充填不足。整个构型的曲面拼接全程保持G2连续,没有硬拐点,受力时外加载荷会顺着曲面的切线方向均匀扩散到整个链状网络,不会像杆系点阵那样在节点位置出现应力峰值,做跌落仿真的时候,冲击能量会沿着连续曲面逐步耗散,对内部精密电路板的缓冲效率比同密度的方格泡沫高出不少。

  从流体通路的特性来看,曲面分割出的两组流道全程没有截面突变,冷却空气从构件一侧进入之后,会顺着马鞍形曲面不断改变流向,自动在整个腔体内部形成紊流,换热边界层会被持续打破,不需要额外加导流筋就能让散热气流均匀接触所有发热区域。如果用作声学阻尼件,连续弯折的曲面通道可以让声波在内部多次反射耗散,相比等厚度的实心吸音棉,在相同占用空间下对中高频杂音的衰减效果更稳定,也不会出现纤维碎屑脱落污染天线触点的问题。

  设计时还要特别注意外伸支脚的位置匹配,所有和壳体接触的曲面端点都要做局部加厚处理,安装时可以直接在支脚位置点胶固定,不需要额外打孔攻丝,避免在通讯设备的金属中框上额外加工孔位影响天线净空。整个构型没有严格的对称约束,可以根据内部元器件的实际排布调整各个链状单元的疏密,在发热量大的芯片区域缩小曲面间距、增加换热面积,在天线布置的区域放大流道截面、减少金属材料对信号的遮挡,在结构受力的边角位置增加曲面连接点位提升整体抗挤压能力。这类连续极小曲面构型跳出了传统机械零件以平面、圆柱面为主的设计思路,把拓扑优化得到的材料分布直接转化为可制造的光滑曲面,既满足了狭小不规则空间内的多功能集成需求,也给后续增材制造、轻质材料成型提供了完全适配的几何基础,不需要后续做大量的特征修补就能直接进入仿真验证和工艺试制环节。
