施瓦茨P型三重周期极小曲面多孔结构

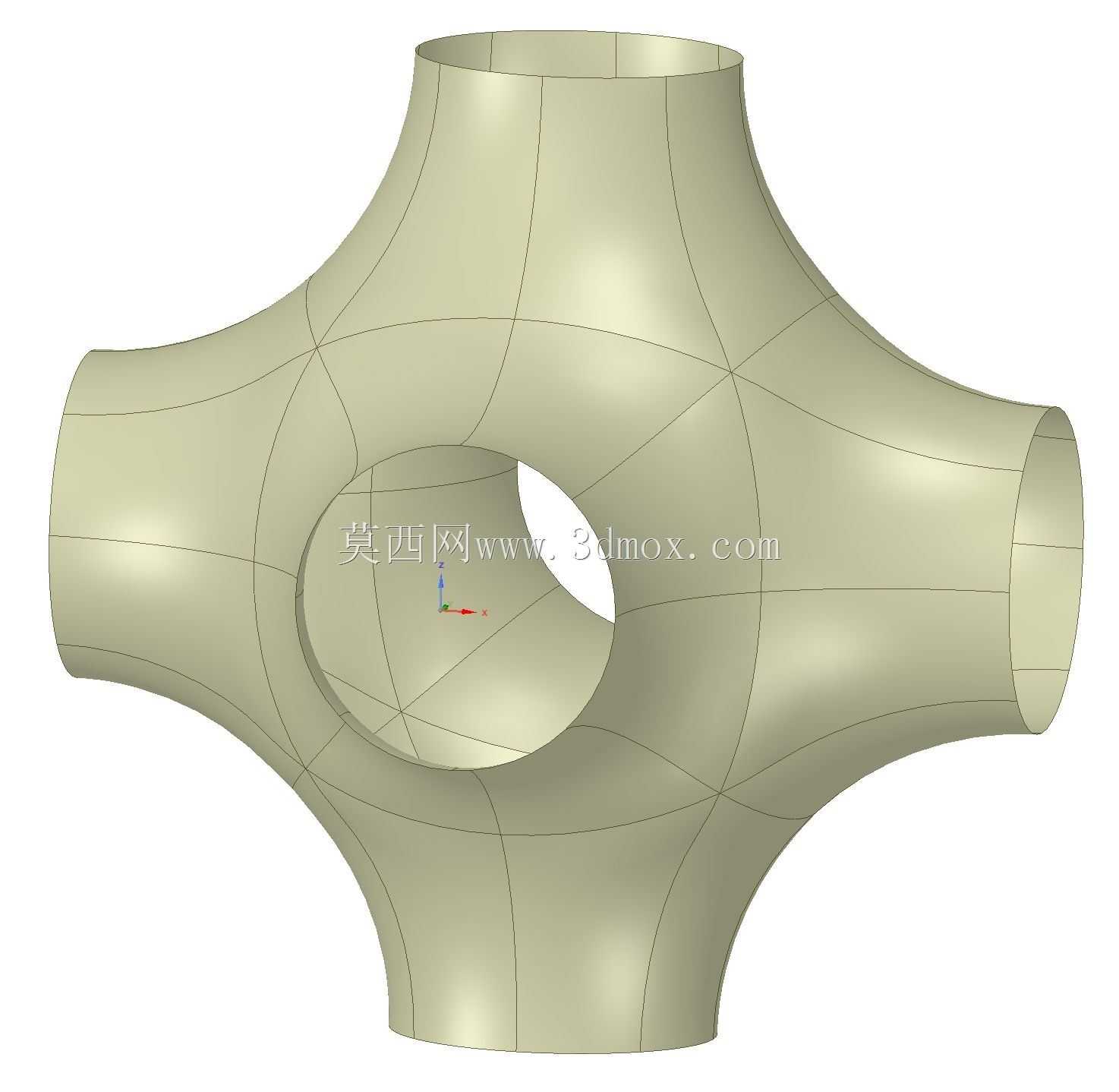

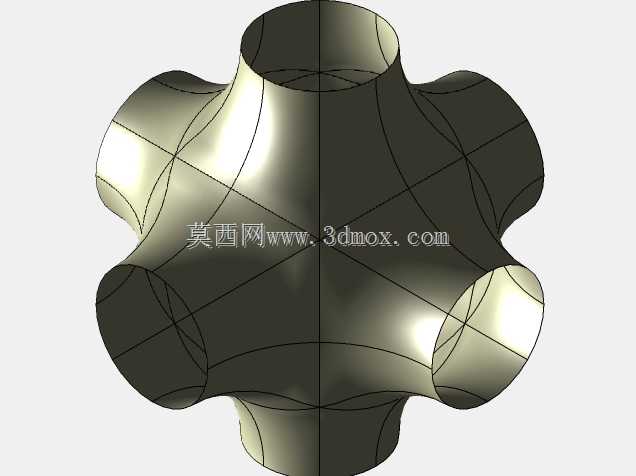

　　在做轻量化点阵填充、仿生多孔介质以及梯度功能构件的前期方案验证时，规则极小曲面单元往往比随机孔隙结构更可控，施瓦茨P曲面就是工程里落地频率很高的一类三周期极小曲面构型。这套数模呈现的是单胞在三维空间沿正交方向连续延伸后的典型节点形态，六个方向的管状通道在中心区域平滑交汇，相邻通道之间没有尖锐棱边，也不存在传统布尔求和后容易残留的硬接缝，整个壁面由隐式方程驱动生成，曲率沿曲面连续过渡，平均曲率在全域趋近于零，这也是极小曲面区别于普通圆角管道的核心特征。从结构受力的角度看，这种六向连通的构型没有明显的应力集中死角，载荷从任意一个通道传入后，都能通过中部的双曲面鞍部向其余五个方向均匀分散，不会像十字交叉直管那样在相贯线位置形成应力峰值。

　　做增材制造工艺验证时，这类曲面的自支撑特性很突出，悬垂区域的法向与成形方向夹角始终处于可成形区间内，打印过程中不需要额外添加内部支撑，未熔融的金属粉末或者光敏树脂残料，可以顺着六个贯通端口直接排出，清粉流程比封闭点阵简单很多，后期做内腔清洗、流体贯通测试也不用额外开孔。在热交换设备开发场景里，这种连续曲面可以直接作为冷热流体的分隔壁面，两侧流道都是互相贯通的迷宫式通道，流体在腔内流动时会不断被曲面导向、分割、混合，边界层很难稳定发育，换热系数比直管束结构高出不少，同时薄壁两侧的温差应力会被平滑曲面自然释放，长期承受热循环时不容易出现疲劳开裂。做骨科植入物设计时，把该类单胞按一定阵列比例填充到植入体内部，

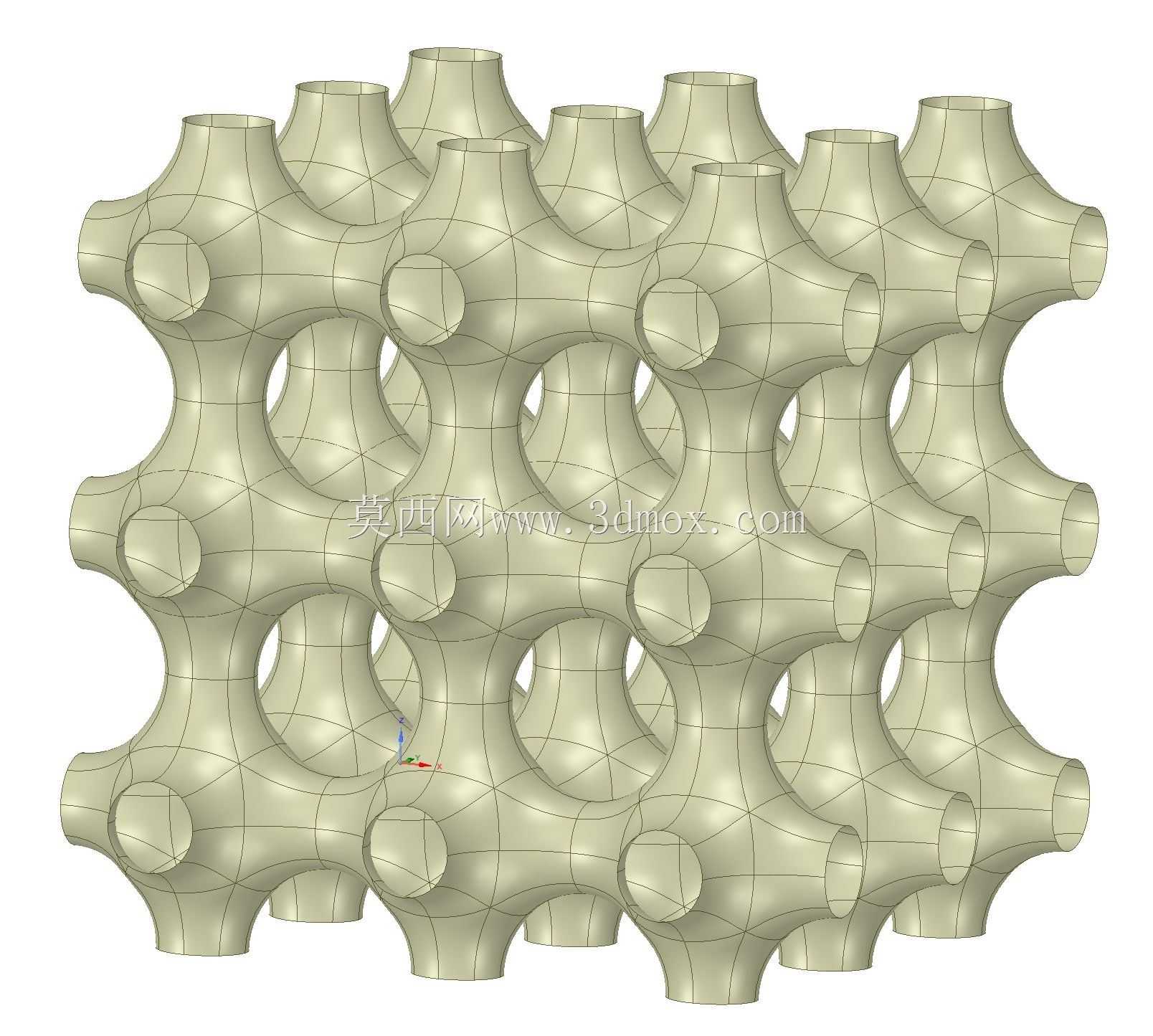

　　连通的孔隙可以给骨细胞长入提供三维空间，弹性模量也能通过调整壁面厚度、单胞尺寸来匹配人体皮质骨与松质骨的力学参数，避免金属植入物刚度过高带来的应力遮挡问题。建模阶段首先要明确单胞的边界尺寸，常规验证用单胞边长常取10毫米到40毫米区间，阵列后整体构件的外轮廓要和安装腔体预留0.2到0.5毫米的配合间隙，曲面壁厚根据选用的制造工艺设定，塑料光固化打印最小壁厚可控制在0.6毫米，金属粉末床熔融打印建议壁厚不小于0.8毫米，防止成形过程中薄壁变形。曲面的开孔端口要和外部对接流道做好匹配，端口处的圆形截面直径通常取单胞边长的0.6到0.7倍，既保证通流面积足够，也能让端口边缘保留足够的实体宽度用于和外部法兰、管路焊接或粘接。

　　如果是做缓冲吸能构件，还可以沿冲击方向梯度调整单胞壁厚，从迎击面到支撑面逐步降低壁厚，让压溃过程从一端开始逐层递进，吸能曲线不会出现瞬间的应力跌落。和常规的杆系点阵相比，极小曲面整个结构都是连续壳体，没有杆件交汇的节点薄弱区，抗剪切、抗疲劳性能都更优异，在承受多向交变载荷的工况下使用寿命更长。数模还原过程中要保证曲面的G2连续，不能出现局部褶皱、法向翻转或者微小破面，导出后要做壁厚检测与水密性检查，确保后续有限元分析时网格可以自动划分，流体仿真时不会出现流道泄漏。这类结构也常被用在消音构件、催化剂载体、燃料电池双极板等场景，连续贯通的内部空间既可以让介质顺利通过，又能通过超大的比表面积完成反应、降噪或者换热目标，整体构型对称度高，安装时没有方向性要求，六个方向的接口可以根据实际管路布局任意对接，不需要额外调整安装角度。
