带拉杆滑橇式便携储物运载装置设计

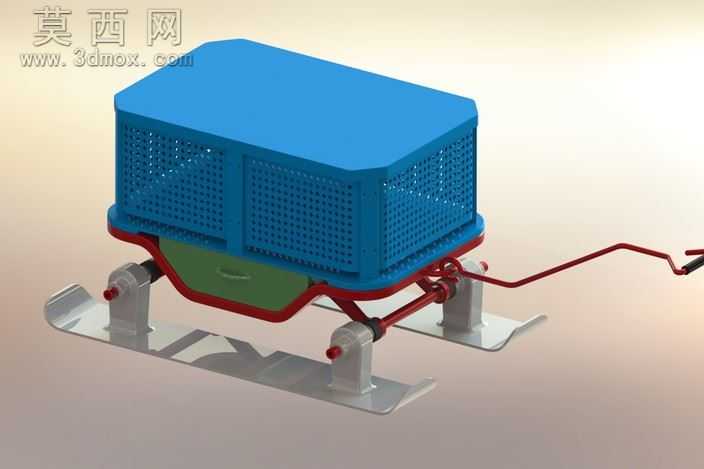

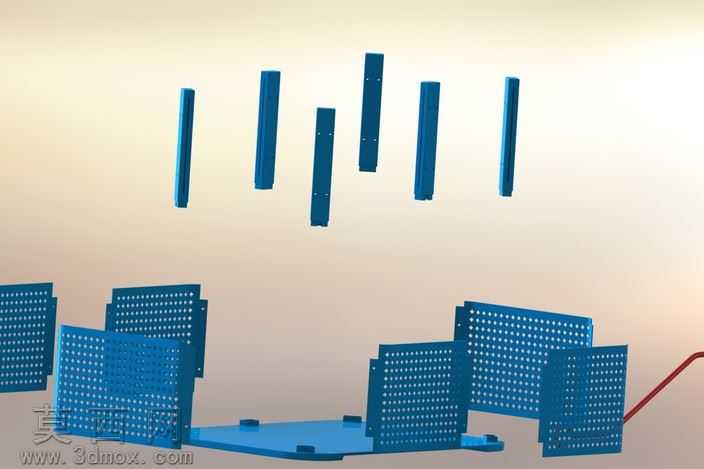

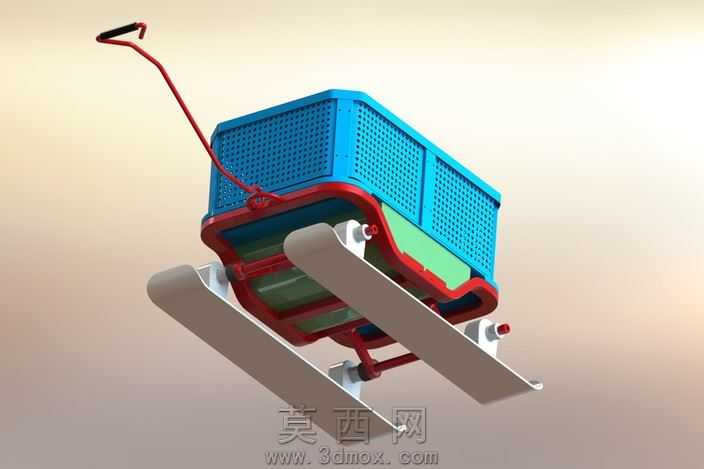

本作品为一款适配雪地、冰面等光滑低摩擦路面的便携储物运载装置，整体采用自顶向下的三维参数化建模方式完成全结构搭建，建模过程中优先完成整体骨架的空间定位，再逐一拆分细化各个功能部件，确保各组件之间的装配间隙、运动干涉均经过严格校验，整体装配精度符合实际生产的公差要求。外观部分的储物箱体采用镂空网格结构设计，建模时通过线性阵列配合曲面切除命令完成箱体侧壁的网格造型，既能够减轻装置整体自重，也可以避免箱体内部积存雨雪，箱体边缘做了全包式的圆角包边结构，通过加厚曲面命令生成包边的实体结构，能够在磕碰时起到缓冲防护作用，避免箱体边缘受力开裂。滑行部件采用双平行滑橇结构，滑橇主体通过扫掠命令生成流畅的上翘前缘，能够在行进过程中顺利越过路面的微小凸起，避免卡滞，滑橇与箱体底部的连接支架采用多组加强筋结构设计，通过筋特征命令快速生成加强结构，在保证连接强度的同时尽可能降低支架重量，支架与滑橇、支架与箱体的连接位置均设计了对应的安装定位凸台，确保装配时定位准确，连接牢固。牵引部件采用可弯折的柔性拉杆设计，建模时通过样条曲线绘制拉杆的自然弯折形态，拉杆顶端设置符合人体工学的握持把手，把手表面做了防滑纹理设计，通过包覆命令生成表面的防滑纹路，提升握持时的摩擦力。渲染阶段针对不同部件赋予了差异化的材质属性，箱体主体赋予亮蓝色硬质塑料材质，调整材质的粗糙度与反射率参数，还原工程塑料的哑光质感；滑橇与连接支架赋予银灰色金属材质，添加轻微的磨砂质感，模拟铝合金构件的表面效果；拉杆部分赋予红色软质橡塑材质，适当调高材质的粗糙度参数，还原橡塑把手的防滑触感；包边结构赋予红色硬质耐磨塑料材质，与箱体主体形成鲜明的色彩区分。整体渲染采用柔和的影棚布光，添加了柔和的环境反射效果，清晰展现各个部件的结构细节与材质质感。设计过程中充分考虑了装置的使用场景，整体结构无尖锐突出部件，所有外露边缘均做了圆角处理，避免使用过程中划伤使用者，滑橇的宽度与间距经过反复调整，确保滑行过程中的稳定性，避免侧翻，箱体的容积经过参数化调整，能够满足日常短途运载小件物品的需求，整体结构简洁可靠，兼顾实用性与美观性。
