轻便摩托二冲程动力曲轴连杆总成

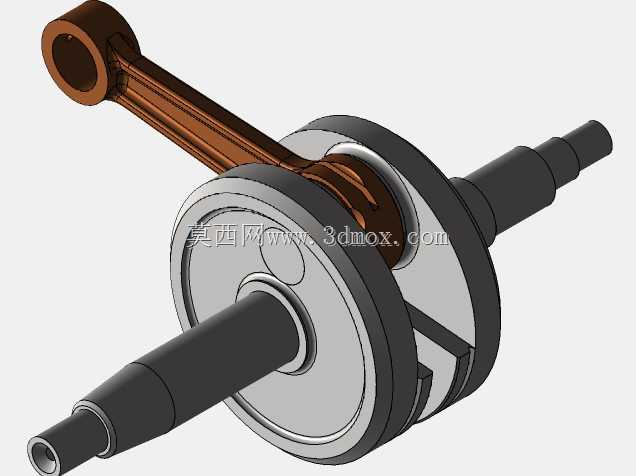

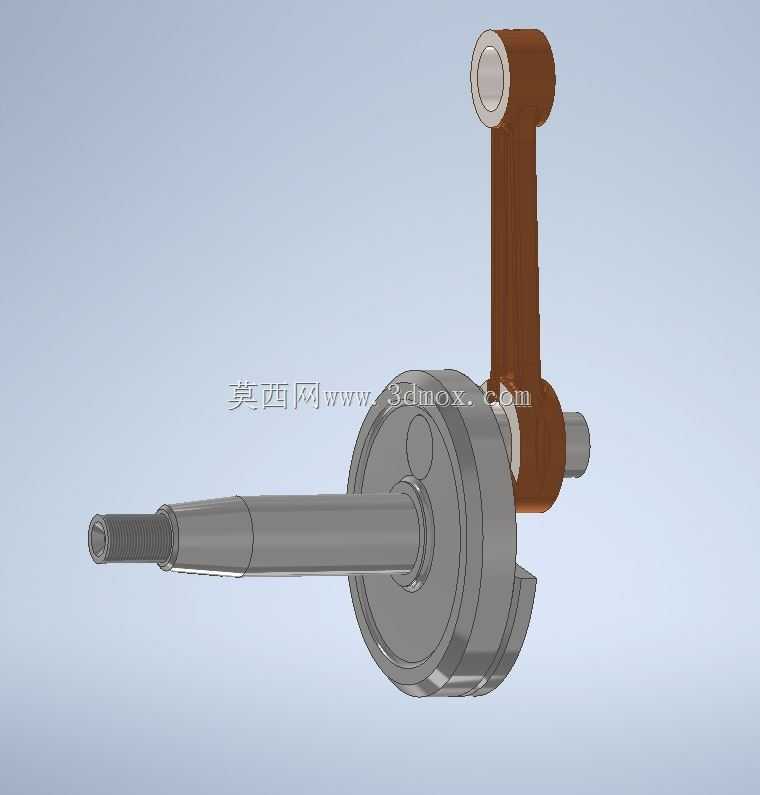

　　这套三维结构对应的是小排量二冲程动力装置中的曲轴连杆总成，常见于轻便摩托车、小型越野车辆以及早期轻型代步机械。曲轴在整机中的位置处于气缸下方、左右箱体合箱面之间，承担把活塞往复运动转化为旋转输出的核心任务。它不是单一轴类零件，而是由主轴颈、曲柄销、曲柄圆盘、平衡配重、连杆大端和小端等部分共同形成的运动组件，建模时必须按装配关系处理各零件的同轴度、轴向间隙和回转包络。

　　从实际使用场景看，这类曲轴多用于结构紧凑、重量敏感的小型动力设备。二冲程机型每转即可完成一次做功，曲轴转速高、冲击频次密，因此曲柄圆盘不仅要传递扭矩，还要兼顾旋转惯性和不平衡量控制。模型中较厚的圆盘与偏心配重轮廓，正是为了在连杆大端随曲柄销回转时抵消部分往复惯性力。设计人员在布置配重时，不能只追求静平衡，还要结合活塞、活塞销、连杆大小头质量分配，评估一阶、二阶惯性力对箱体振动和轴承寿命的影响。

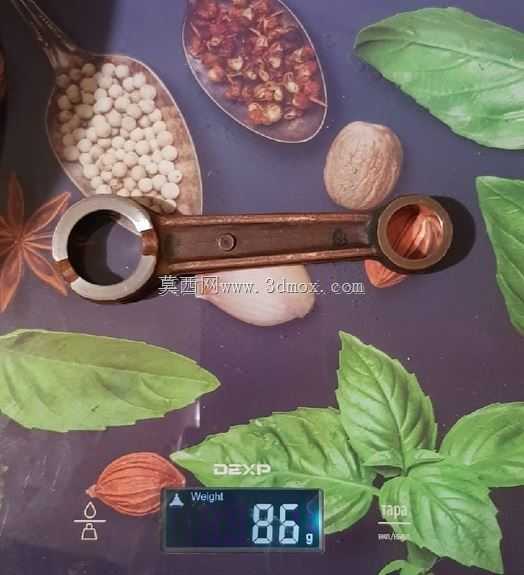

　　连杆部分采用细长杆身连接大小头孔，小端通过活塞销与活塞相连，大端则环抱曲柄销。大端与曲柄销之间通常需要滚针轴承或轴瓦结构，小端也需保留衬套或轴承安装空间。三维建模时，连杆大小头中心距是决定发动机行程与压缩关系的重要边界，杆身截面既要满足拉压和弯曲刚度，又要在曲轴箱内部避让平衡块、主轴承和油封座。若杆身外形过度贴近箱壁，高速运转时会因热膨胀、润滑油膜波动或装配公差产生干涉。

　　主轴端的外伸结构用于安装磁电机、驱动齿轮或传动连接件，轴端螺纹、台阶直径和键槽位置都会影响点火正时、动力输出以及拆装顺序。图中轴段呈现明显的阶梯变化，这种设计并非单纯减重：不同轴径分别对应轴承定位、油封配合、传动件安装和轴向锁紧。工程建模时应把每个台阶的倒角、圆角和退刀位置表达清楚，因为应力集中往往出现在轴径突变处，尤其在高频爆压和交变载荷下，圆角半径会直接影响疲劳寿命。

　　安装边界方面，曲轴总成需要落入左右曲轴箱的主轴承孔内，轴向位置由轴承内圈、挡圈或间隔套限定。曲柄销与两侧圆盘的连接通常采用压装方式，压入方向、过盈量和销孔相位必须严格一致；若两侧圆盘相位错位，连杆运动平面会偏斜，造成活塞环异常磨损、缸壁拉伤和轴承早期失效。连杆大端侧隙、曲轴轴向窜动量以及曲柄销润滑通道，也都需要在装配模型中预留检查空间。

　　外形尺寸校核不能只看静止状态。曲轴旋转时，连杆大端会随曲柄销做圆周运动，连杆小端则随活塞做近似直线往复运动，因此整机布局中要建立运动包络。曲柄圆盘外圆、连杆大头侧面、平衡块边缘与箱体内壁之间，应保留足够的安全间隙；同时，活塞在下止点附近时，连杆摆角最大，气缸下体、进气口和扫气通道附近也不能与杆身发生碰擦。对于二冲程发动机，曲轴箱还承担扫气预压作用，曲柄连杆机构占据的容积会影响初级压缩比，因此回转部件的体积和形状也与进气效率相关。

　　从设计思路上看，该类总成强调高转速下的可靠运转，而不是单纯追求大轴径。轴径过大会增加摩擦损失和旋转质量，过小则削弱刚度并降低轴承承载能力。合理做法是在主轴承支点跨距、曲柄销直径、圆盘厚度和连杆宽度之间取得平衡：支点跨距影响弯曲变形，曲柄销直径影响大端轴承寿命，圆盘厚度影响惯量与箱内空间，连杆宽度则关系到承压面积。润滑油在二冲程机型中常随混合气进入运动副，模型中对油孔、油槽和飞溅间隙的表达，会影响后续热态润滑分析。

　　在结构设计和设备选型阶段，这套模型可用于曲轴箱内腔校核、运动干涉检查、主轴承位置确认、连杆比例分析以及维修拆装演示。对于三维建模从业者，完成此类作品时应避免把曲轴当作静态造型件处理，而要围绕回转中心、连杆平面、活塞中心线和箱体合箱面建立基准；只有把运动关系、配合边界和载荷传递路径同时纳入，模型才能真正服务于小型动力机械的工程设计与装配验证。
