户外儿童组合滑梯游乐设施结构

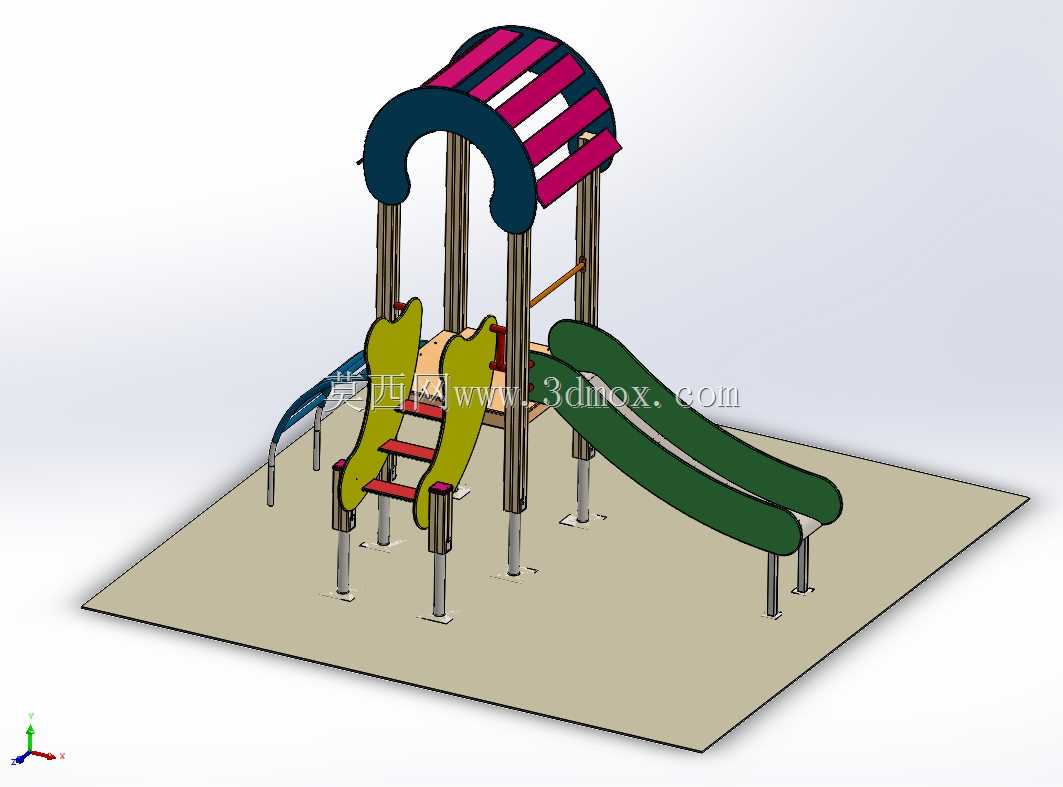

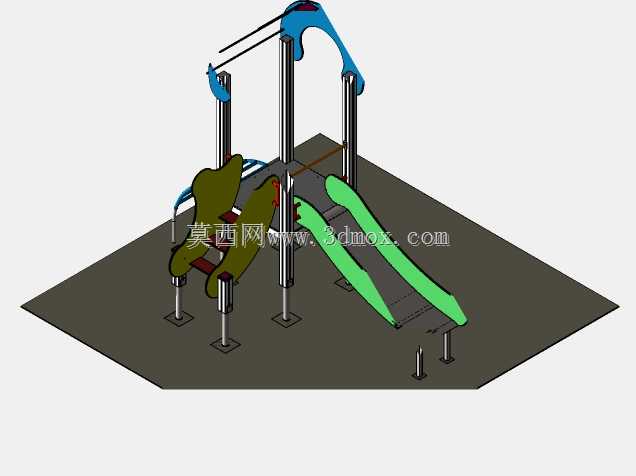

　　这套儿童游乐设施以小型户外组合活动架为核心，整体由双滑道滑梯、攀爬踏步、平台支撑立柱、拱形顶棚和底部固定底板构成，适用于社区活动区、幼儿园边角场地、商业综合体儿童区以及小型亲子乐园等场景。建模时先从场地边界入手，将整套设施落在一块矩形安装底板上，底板不仅承担视觉上的场地承载作用，也对应实际工程中的混凝土硬化基础或安全铺装区域。立柱沿平台周边分散布置，柱脚通过底板上的固定点定位，实际安装时可转化为地脚锚固、预埋件焊接或膨胀螺栓连接等方式。支撑柱采用细长金属杆件形式，柱间通过横杆、平台框架和顶部拱架形成稳定空间结构，避免单柱受弯过大。平台位于设施中部，是儿童从攀爬区转向滑道的过渡区域，高度需要兼顾滑行速度、跌落防护和儿童上下便利性。

　　平台边缘设置栏杆与扶手，扶手杆件沿通行路径连续布置，在入口、转向和滑梯起始端形成可抓握边界。攀爬部分采用倾斜踏步结构，两侧以造型侧板约束通行范围，踏步板分层布置，步距适合低龄儿童使用；侧板采用流畅曲面轮廓，既弱化尖锐转角，也增强设施识别度。滑梯部分设置双滑道，滑道截面为连续凹槽形态，两侧凸起边缘可限制儿童身体侧向偏离。滑道从平台高度以平滑曲线向下延伸，起始段较陡以获得初始速度，中段逐步放缓，末端接近地面并保持平缓过渡，减少滑行终止时的冲击。滑道下方设置支撑腿，支撑点沿滑道长度方向分布，尤其在曲线反弯处和末端着地位置需要保证刚度，防止使用过程中出现明显挠动。顶棚位于平台上方，由拱形主架和条状遮阳板组成。拱形构件跨越平台两侧立柱，

　　形成半封闭遮蔽空间；条状板件沿拱顶排列，可在真实设计中替换为彩钢条、塑木板或滚塑顶棚件。顶棚不仅承担遮阳和视觉引导功能，也提高了上部框架的横向联系，使立柱顶部不再孤立。设施配色鲜明，滑道、攀爬侧板、顶棚和立柱分别采用不同颜色区分功能区域，这与儿童游乐设备常用的高识别度设计一致。结构建模过程中需要重点检查多处干涉与安全边界：滑道起始端与平台护栏的衔接不能形成夹点，攀爬踏步与侧板之间不应出现可夹脚的缝隙，立柱底部连接件要避开儿童奔跑路径，所有外露端部应做盖帽或圆弧处理。外形布置上，设施长边沿滑道下滑方向展开，短边由攀爬区和平台宽度控制；安装时前方应预留滑道缓冲距离，后方预留攀爬上下空间，两侧保留看护和通行宽度。若进入深化设计，

　　可在立柱与底板连接位置加入法兰底板和加强筋，在滑道拼接处设置搭接止口，在顶棚拱架与立柱之间增加可拆卸连接件，以便运输分段和现场装配。整个模型把曲面滑道、拱形顶架、梯步组件和支撑框架整合在同一空间内，能够用于游乐设备方案展示、结构布置校核、安装边界确认以及非标儿童设施的前期设计沟通。
