工程作业用桶形储物箱体结构设计

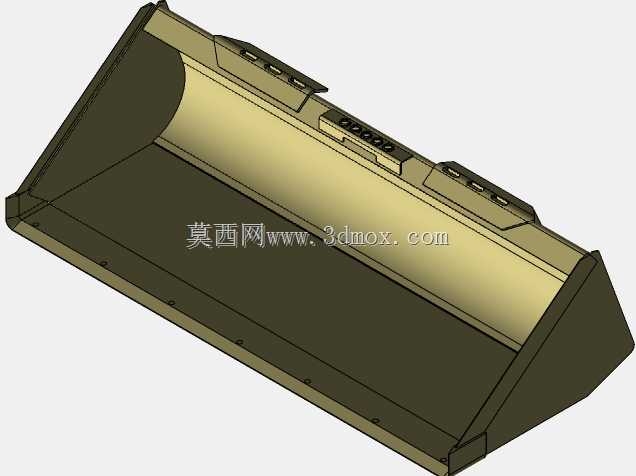

　　桶形箱体的建模工作，最初是围绕工地零散工装件的转运收纳需求展开的。现场施工时，小型五金件、替换销轴、液压快换接头、零散垫片如果直接堆在工具车斗里，颠簸几次就会混在泥沙里，清点和取用都要耗费大量时间，常规方形工具箱在边角位置容易积存碎石，清理时要把整个箱子抬起来倾倒，桶形的圆弧过渡侧壁刚好解决了这个痛点——圆弧内壁没有直角积料死角，用毛刷清扫或者直接倾斜倒出杂物时，物料会顺着弧面顺滑滑出，不会卡在边角缝隙里。

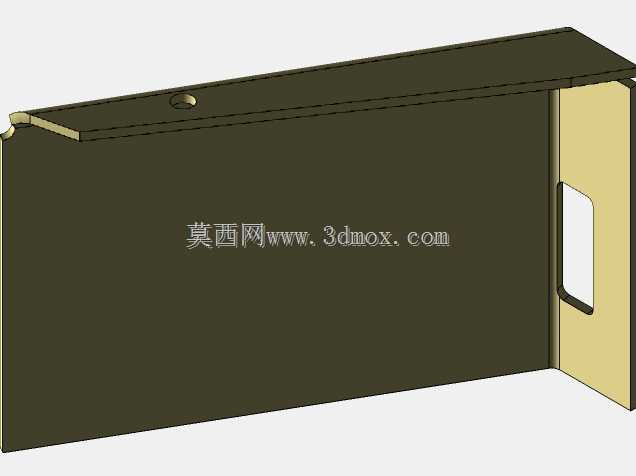

　　从结构选型阶段就没有采用市面上常见的薄皮塑料桶方案，工地现场的工况存在大量磕碰：装载机铲斗收斗时偶尔会刮蹭到放置在地面的箱体，挖掘机履带边的碎石飞溅也会冲击箱壁，塑料材质低温下易脆裂，高温暴晒后还会老化变形，因此整体采用钣金折弯加焊接的成型思路。侧壁的圆弧段不是简单的整圆曲面，而是结合了直段安装边和大半径圆弧过渡：顶部预留一圈外翻的折边，一方面提升箱口的整体刚性，避免薄钢板受力后出现波浪形变形，另一方面折边可以作为箱盖的配合止口，后期加装防雨盖时，盖体的下沿可以直接搭在折边上，雨水不会顺着箱壁渗进箱内。

　　安装边界的考量在建模初期就同步介入，箱体底部没有做成平底直接接触地面，而是在底部焊接了两条平行的槽钢支撑脚，支撑脚的高度预留了叉车叉齿的插入空间，同时也让箱体底面和泥泞地面留出间隙，避免底壳长期泡在积水里锈蚀。支撑脚的间距参考了现场手动液压叉车的标准叉齿宽度，也和工地常用的货运三轮车车斗限位卡槽匹配，转运时不需要额外捆绑，箱体落在卡槽内就不会在运输途中滑移。

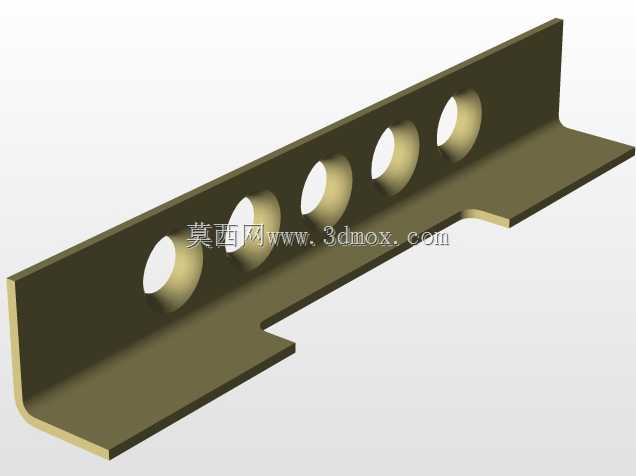

　　功能分区上，桶形内部没有做过多的固定式隔板，因为不同作业阶段收纳的物件尺寸差异很大：有时要整箱存放吊装用的卸扣，有时要放置长柄的检修扳手，固定隔板会大幅限制箱体的适配性。建模时在侧壁内侧预留了多组插槽，插槽采用折弯成型的角钢条焊接在箱壁上，用户可以根据当次收纳的物件尺寸，自由插入活动隔板，把桶内空间分隔成2到3个独立区域，不用隔板时直接抽出即可，整个桶腔恢复完整的大容积状态，可以容纳体积更大的圆形滤油器、备用液压油管这类异形工装。

　　侧壁的厚度选择经过了受力校核：如果板材过薄，装满重型金属配件后，侧壁会在物料的侧压力作用下向外鼓胀，长期使用后焊缝位置会出现疲劳开裂；板材过厚则会让箱体自重过大，单人短距离挪动时非常费力。最终选定的板厚配合圆弧曲面的自支撑特性，圆弧结构本身就可以把内部物料的侧压力均匀分散到整个侧壁，再传递到底部的支撑框架上，相比同容积的方形箱体，不需要在侧壁额外焊接多道加强筋，既减少了焊接工作量，也避免了加强筋位置形成的积水积灰死角。

　　箱体的外侧焊接了两组对称的吊装耳板，耳板的开孔位置做了加厚处理，当箱体内装满重物需要用起重机整体调运到高空作业平台时，吊索直接穿过耳板孔就可以平稳起吊，不需要额外寻找捆绑点。耳板的焊接位置经过重心校核，起吊时箱体可以自然保持水平，内部的物料不会向一侧倾斜堆积。侧面还预留了工具挂板的安装孔位，可以在箱体外壁挂载常用的卷尺、手套、检修记录本，不用打开箱盖就能随手取用高频物件。

　　桶形的外形相比方形箱体还有一个很实际的使用优势：在狭窄的设备检修通道内转运时，圆弧外壁不会像方箱的尖角那样刮蹭周围的设备管线和涂装面，即使发生轻微碰撞，弧面也会顺势滑开，不会撞坏周边的精密仪表。整个建模过程把所有的配合边、焊接余量、安装孔位都做了参数化关联，调整箱体容积或者高度时，底部支撑脚、顶部折边、侧壁插槽的尺寸都可以同步更新，直接导出钣金展开图就可以交付车间下料折弯，不需要二次重新绘制工程图。
