实验用蒸汽气动液压动力转换装置

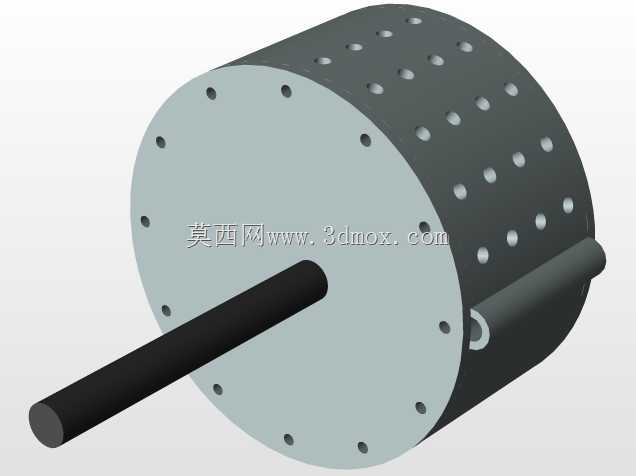

　　这套实验动力装置的主体采用短粗圆柱缸体布局，核心承压壳体为深灰黑色筒身，两端配置浅灰蓝圆形端盖，前端盖中心贯穿一根黑色长输出轴，筒身侧壁预留侧向流体接口，缸体表面均匀分布多组装配定位孔，整体结构紧凑规整，适配教学实验台、小型流体动力测试工位的安装空间。

　　从实际工况适配角度看，该装置可在低压蒸汽、压缩空气、低压液压油三类流体介质下完成动力输出测试，筒身圆周排布的通孔既承担两端端盖的螺栓锁紧定位功能，也可作为缸体内部流道的检修观测孔、散热泄压孔，在连续运转实验中，缸内介质做功产生的热量可通过多孔结构快速散出，避免筒体积热导致密封件老化失效。前端伸出的长输出轴采用实心圆轴结构，轴径与端盖中心孔采用间隙配合，轴端预留联轴器安装位，可直接连接测功机、小型负载轮、传动带轮等测试部件，无需额外加装转接轴套，降低实验台搭建的装配复杂度。

　　结构设计层面，筒身与两端端盖采用法兰式对接逻辑，端盖面上沿圆周均布的沉头孔可装入内六角螺栓，将端盖牢牢压合在缸体端面，二者之间预留密封垫片安装槽，可根据输送介质类型选配橡胶石棉垫、耐油橡胶垫或金属缠绕垫，分别适配蒸汽的高温工况、气动的洁净低压工况、液压油的耐油密封需求。侧向开设的流体接口采用内螺纹连接形式，可直接对接标准气管、液压油管或蒸汽管路，接口位置靠近缸体下部，既保证停机状态下缸内残留冷凝水、液压油可完全排空，也避免管路干涉前端输出轴的旋转运动。

　　安装边界方面，整套装置的轴向总长由输出轴伸出长度、缸体厚度、后端盖厚度三部分组成，输出轴向前伸出的长度约为缸体直径的二分之一，安装时需在轴端预留至少等于轴径的操作空间，方便联轴器拆装与轴端锁紧螺母紧固；缸体径向最大尺寸为筒身外径，底部可搭配V型铁或弧形支座固定在实验台台面，支座安装孔位可对应缸体下部的预留孔位，无需在缸体上额外焊接支架，保证缸体承压结构完整性。在教学实验场景中，该装置可用于演示不同压力流体推动内部做功机构旋转的完整过程，学生可通过更换端盖密封件、调整输入流体压力、更换输出轴负载，直观测试不同介质下的动力输出效率、转速扭矩特性；在小型非标设备开发场景中，该结构也可作为简易防爆动力源，在供电受限的厂区工位，直接接入车间压缩空气管路即可驱动小型传送带、搅拌机构运转，无需配置防爆电机，降低特殊工位的改造成本。建模过程中需重点保证缸体各孔位的同轴度、端盖与缸体配合面的平面度，输出轴与端盖中心孔的同轴度误差需控制在合理范围，避免运转过程中出现轴系卡滞、密封偏磨泄漏的问题，筒身壁厚需按照承压工况预留足够安全余量，多孔排布位置需避开缸体内部做功构件的运动轨迹，防止孔位与内部活塞、叶片等部件发生运动干涉。
