挖掘机配套单齿裂土作业属具结构设计

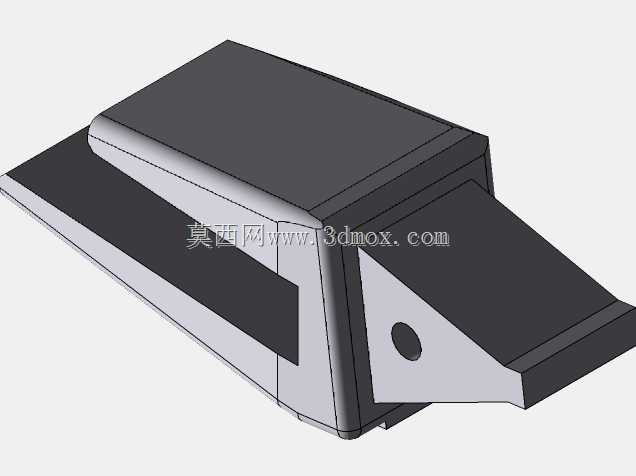

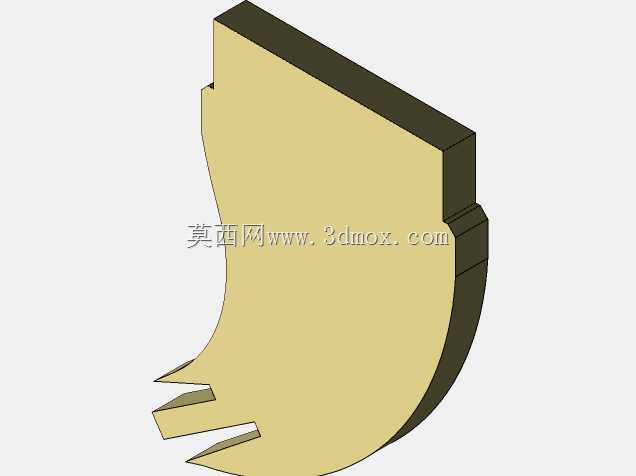

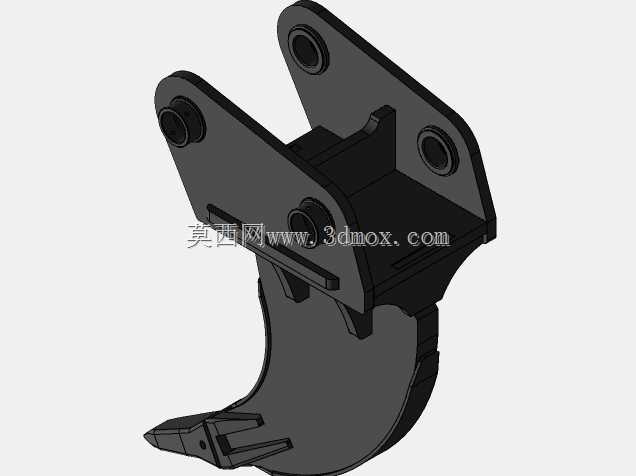

这款单齿裂土作业属具，主要适配中大型履带式挖掘机，在矿山剥离、基建场地平整、硬质地层预处理、冻土层开挖等作业场景中承担核心破土功能，相比常规挖斗，它能应对密实度更高、硬度更大的作业面，可提前对板结岩土、风化岩层、硬化路面基层进行预松裂，降低后续挖取、转运作业的设备负载，减少挖斗斗齿的异常磨损，提升整套开挖工序的作业效率。从结构设计来看，整体采用单齿弧形钩体布局，上部为双铰接耳板安装结构，耳板的孔位间距、销轴孔径严格匹配对应吨位挖掘机的斗杆前端安装尺寸，安装时无需额外改装连接结构，可直接替换原有挖斗，与斗杆、摇杆的铰接点位置经过运动学校核，保证作业时裂土齿的切入角度始终处于最优区间，避免作业过程中出现结构干涉、受力偏载的问题。钩体主体采用变截面弧形设计，从上部铰接位置到齿尖位置截面厚度逐步过渡，既保证了整体结构的抗冲击韧性，又能在齿尖切入地层时顺着弧形面将应力分散到整个钩体，避免应力集中导致的结构开裂；齿尖部分采用可更换式设计，磨损后可单独拆卸替换，无需更换整个钩体，降低现场运维成本。实际作业时，属具随斗杆下压，齿尖以接近垂直的角度切入硬质地层，借助挖掘机的液压推力与整机自重将齿尖压入土层或岩层，随后通过斗杆收合动作带动钩体沿弧形轨迹上挑，将密实的地层撬松、裂开，对于夹杂碎石的黏土层、风化页岩层、老旧路面的水稳层，单齿结构的切入阻力远小于多齿结构，能在更小的液压输出下达到要求的松土深度。设计过程中针对安装边界做了明确限定，上部铰接耳板的开档尺寸与对应吨位挖掘机的连杆端头宽度完全适配，铰接销轴的同轴度公差控制在合理范围，保证安装后铰接位置转动灵活无卡滞；钩体的作业回转半径经过测算，在挖掘机最大挖掘半径范围内不会与履带板、机身前部结构发生碰撞，齿尖的最大切入深度匹配对应机型的下压力参数，避免因切入过深导致整机翘头、液压系统过载。钩体背部设置有加强筋结构，沿受力方向布置，在频繁冲击作业的工况下可有效抵消侧向载荷带来的形变，延长属具的整体使用寿命；齿座与钩体的连接采用高强度螺栓配合定位销的结构，承受冲击载荷时不会出现齿座移位、脱落的问题。在露天矿作业场景中，该属具可提前对表层覆盖的风化岩层进行松裂，无需爆破即可完成表层剥离作业，降低作业安全风险；在市政道路改扩建场景中，可快速破碎旧路面的硬化基层，相比破碎锤作业效率更高，且对周边地层的扰动更小，避免破坏相邻的地下管线结构。
