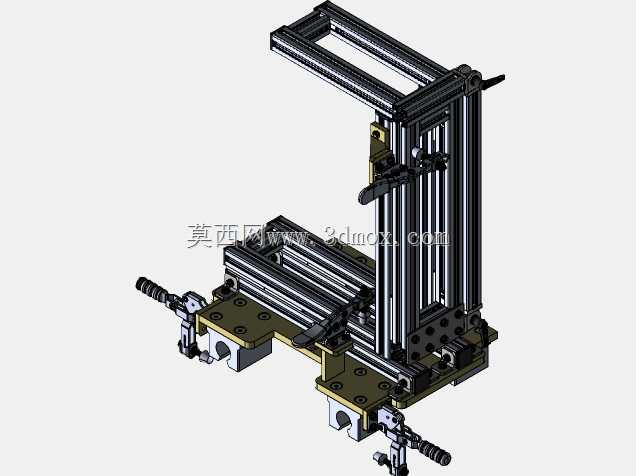

双杆圆盘式管子旋转支撑工装结构

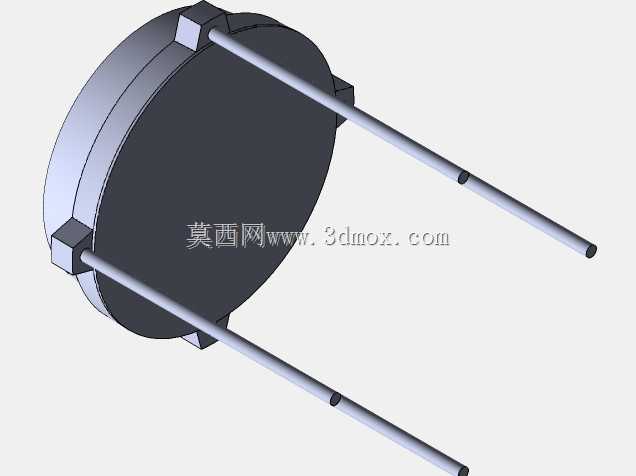

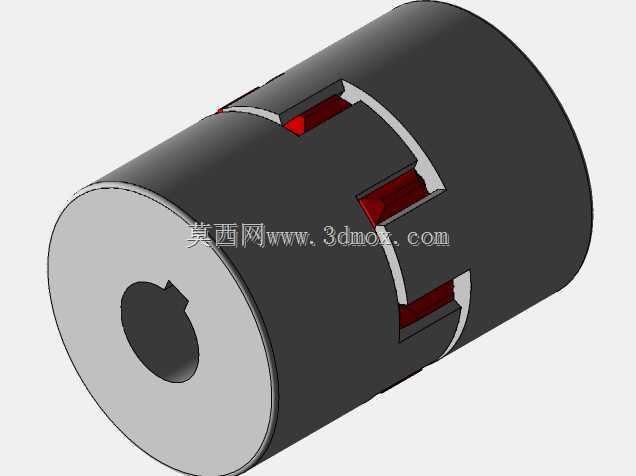

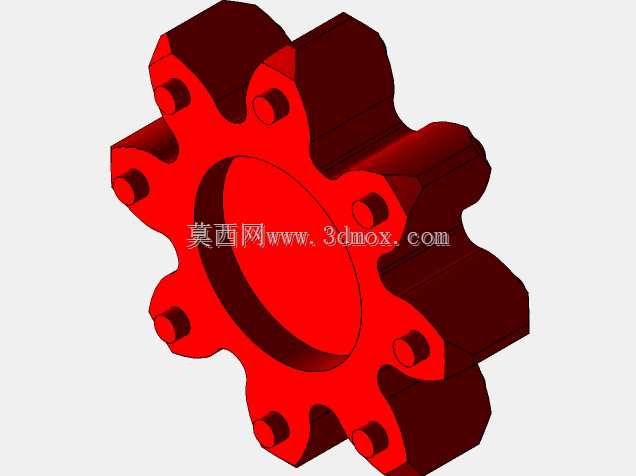

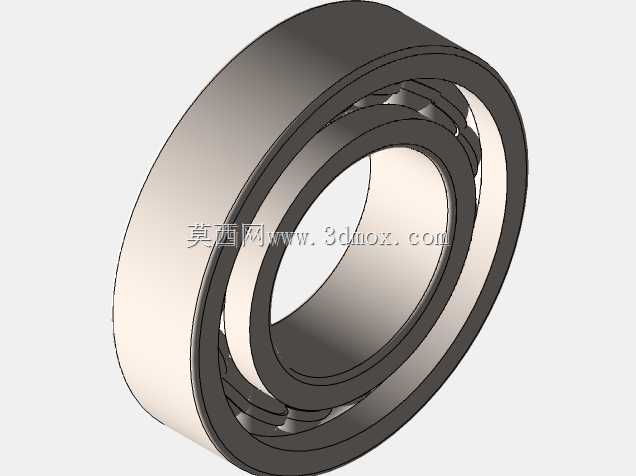

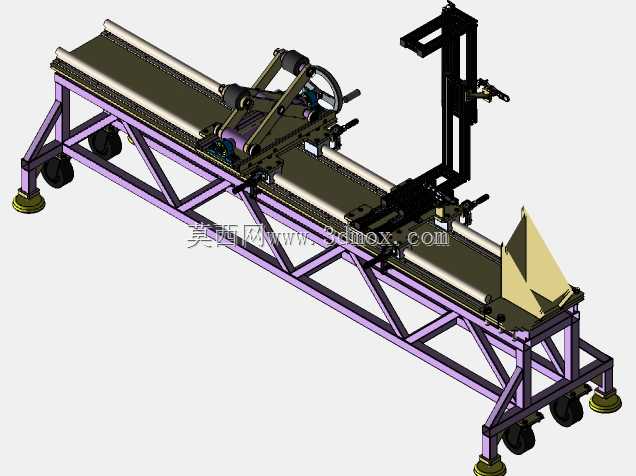

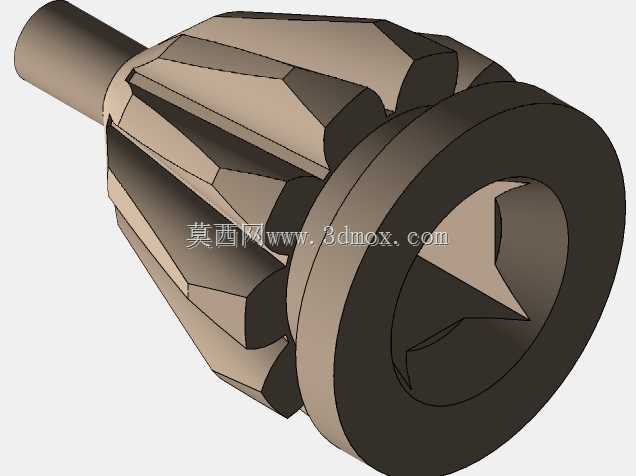

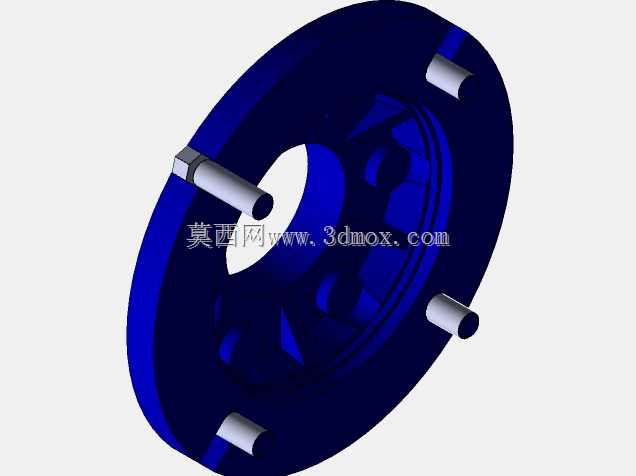

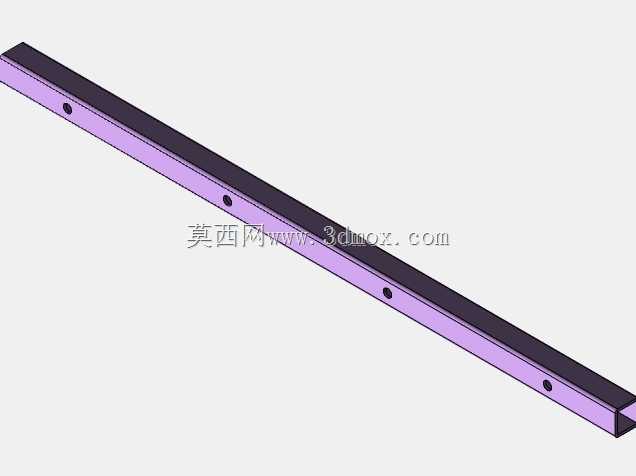

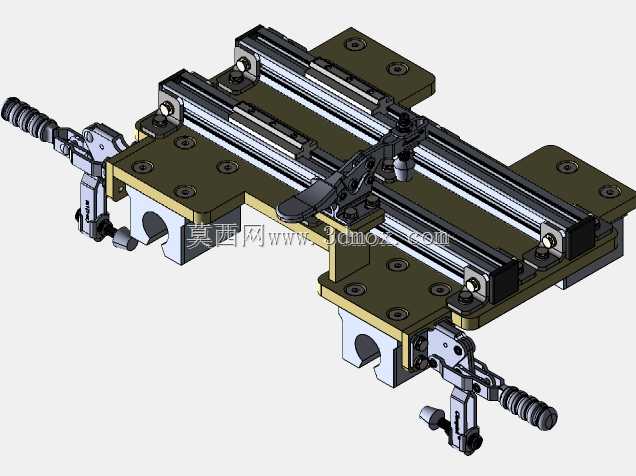

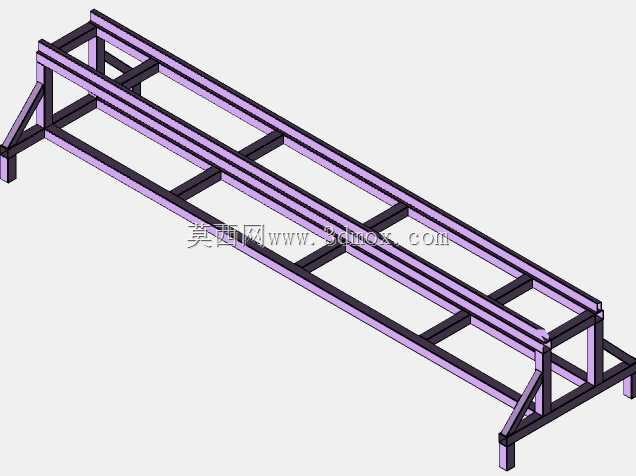

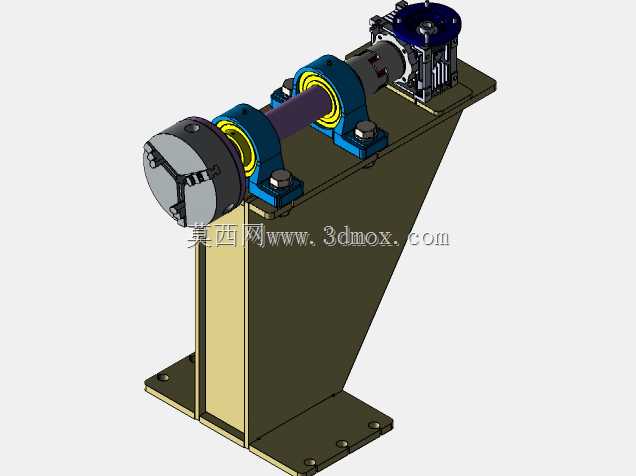

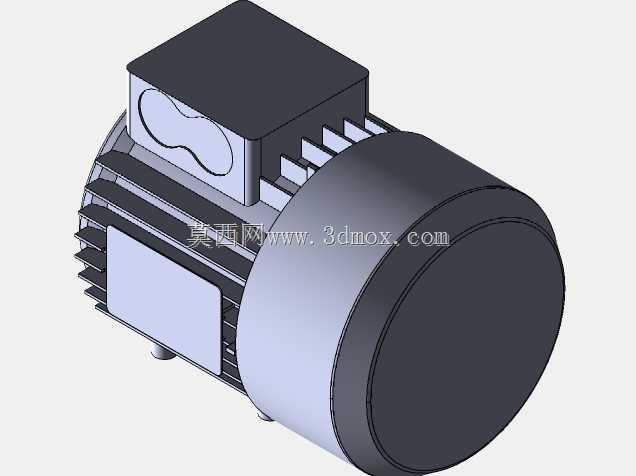

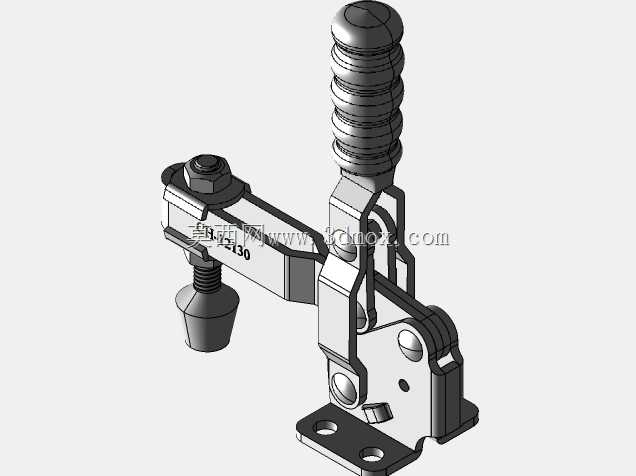

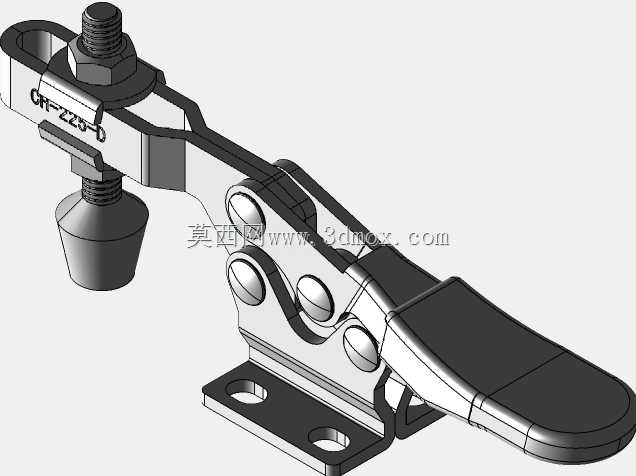

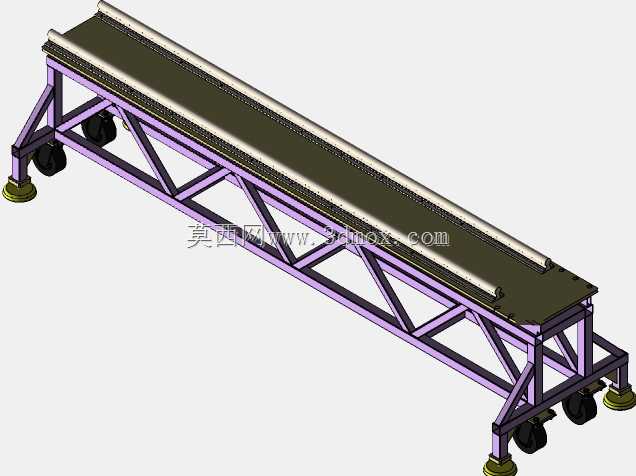

　　这套结构的主体由圆形盘体、两侧凸台座以及两根平行长杆组成，整体形态并不复杂，但在管件装配、长轴类零件周转和轻型工装夹持场景中比较实用。圆盘部分承担基准承载作用，外缘设置加厚环带，盘面保持较大的平整区域，可作为贴合安装面或限位端面使用；盘体周向分布的块状凸台与长杆连接，形成跨距稳定的双侧支撑框架。两根杆件沿盘体轴线方向平行伸出，杆身细长，端部和中段设置有小型限位结构，能够对穿入或搭放在杆间的管材进行导向、承托和旋转约束。

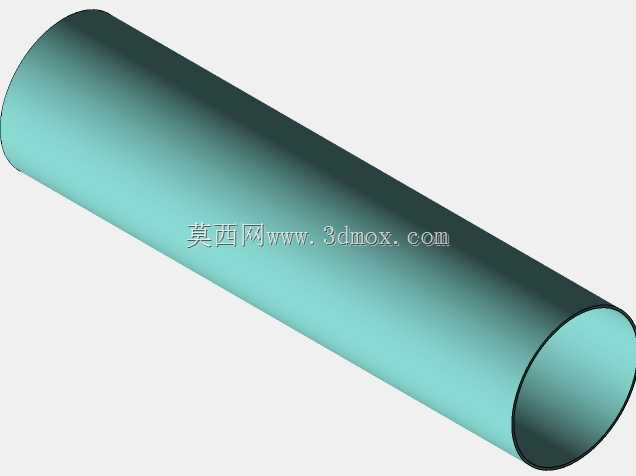

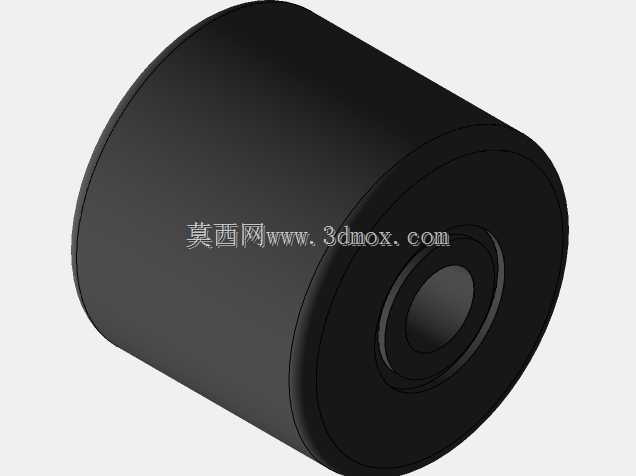

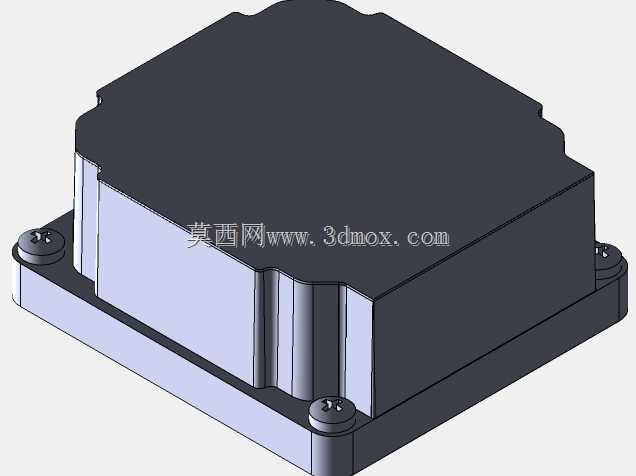

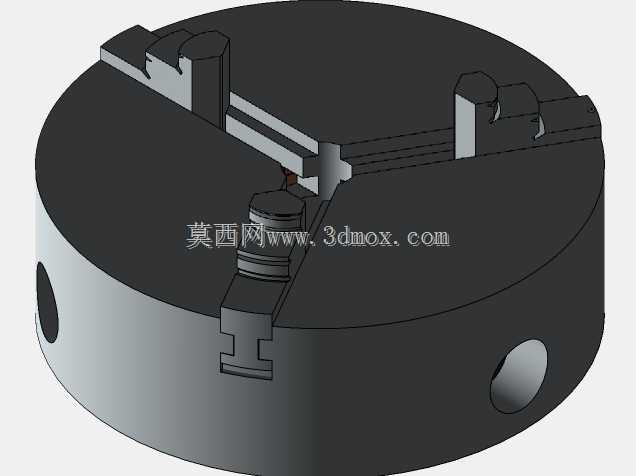

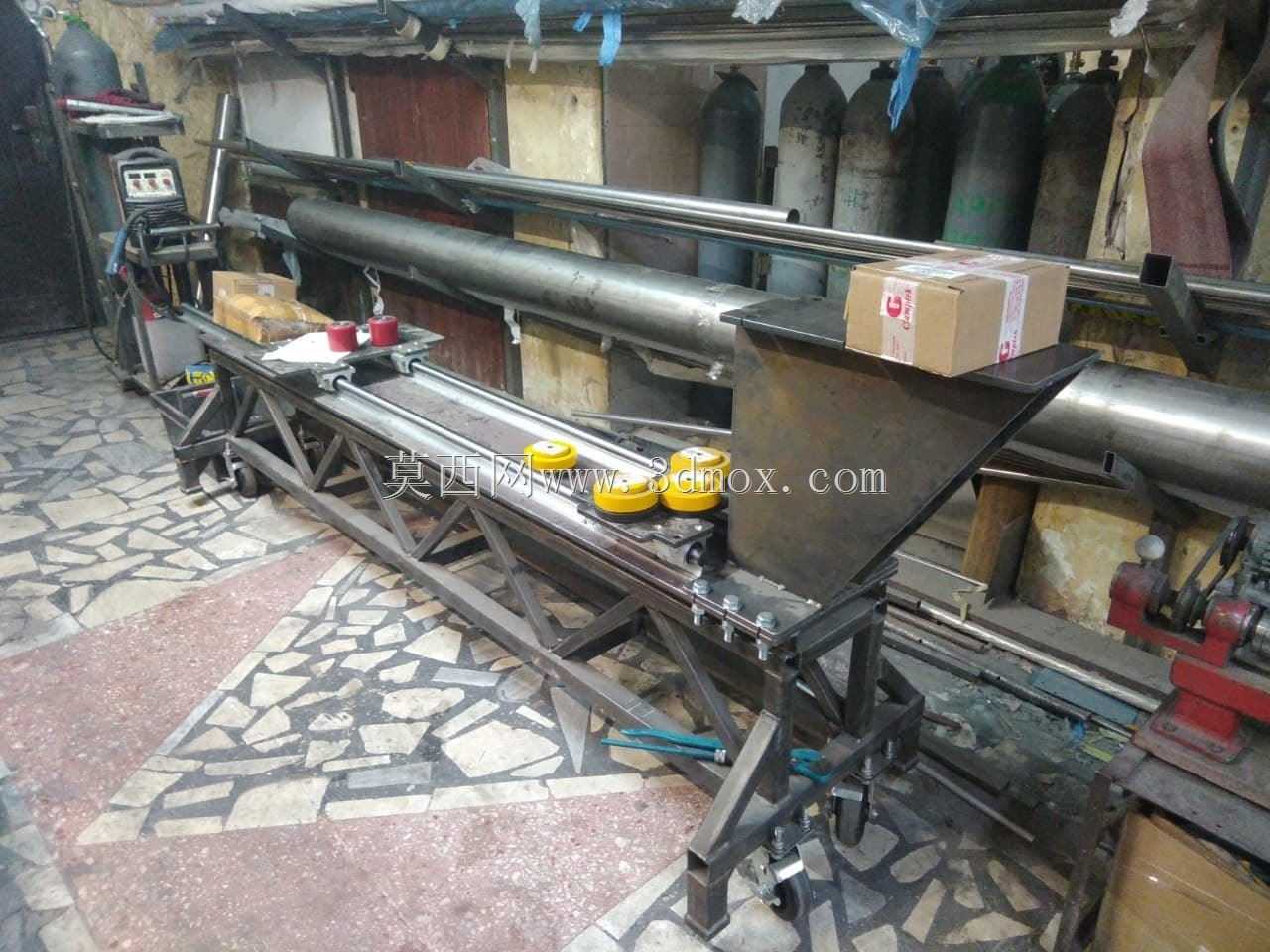

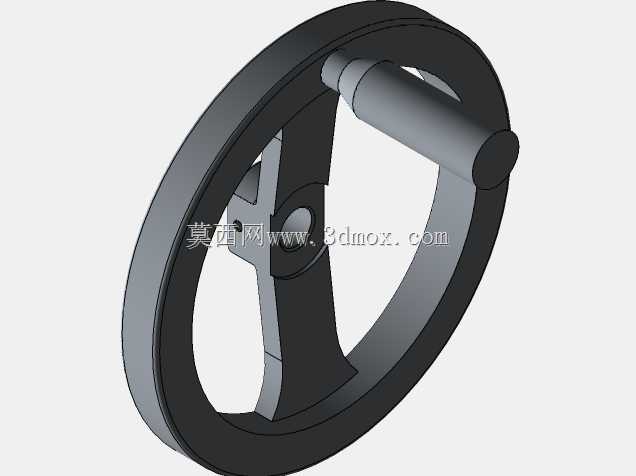

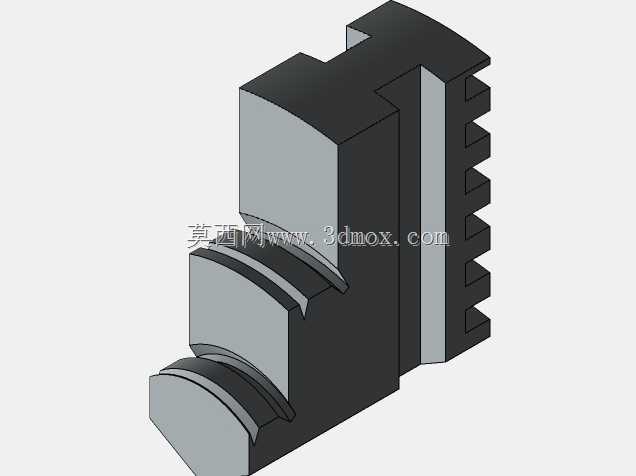

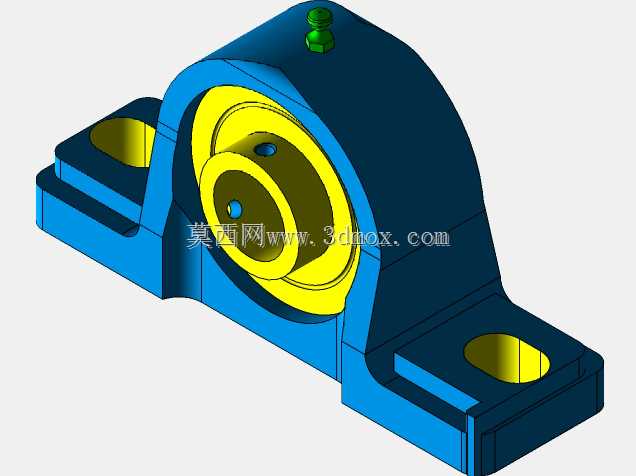

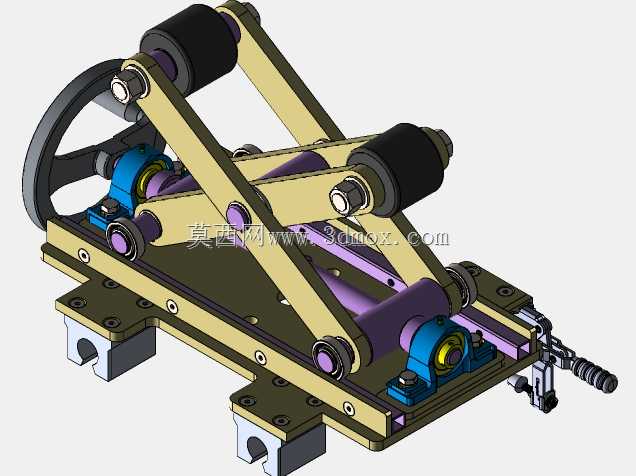

　　从实际用途看，这类结构更接近管件处理工位上的旋转支撑辅具。长管材在焊接、喷涂、检测、捆扎或通讯线缆穿管作业中，往往需要绕自身轴线反复转动；如果直接放在普通台面上，管件容易滚动偏移，表面也可能被擦伤。采用双杆平行支撑后，管材被限制在两根杆之间的接触区域内，人工推动即可使其平稳回转，圆盘端则起到轴向定位和防止管件脱出的作用。对于不同直径的圆管，双杆接触点会随管径变化而改变，较小管径落在两杆形成的V形区域底部，较大管径则接触位置上移，因此同一支撑间距可以覆盖一定范围的管径，而不必频繁更换垫块。

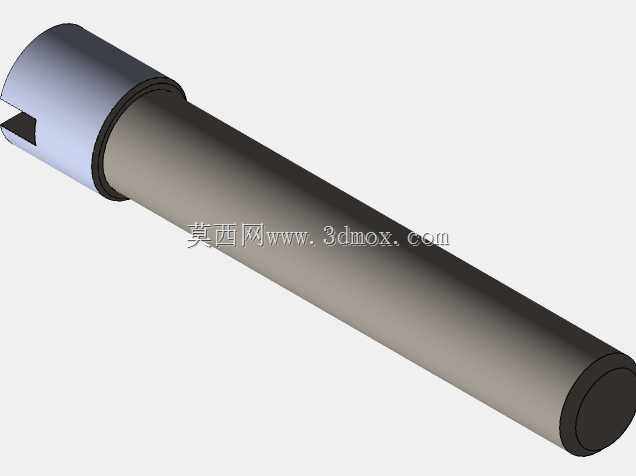

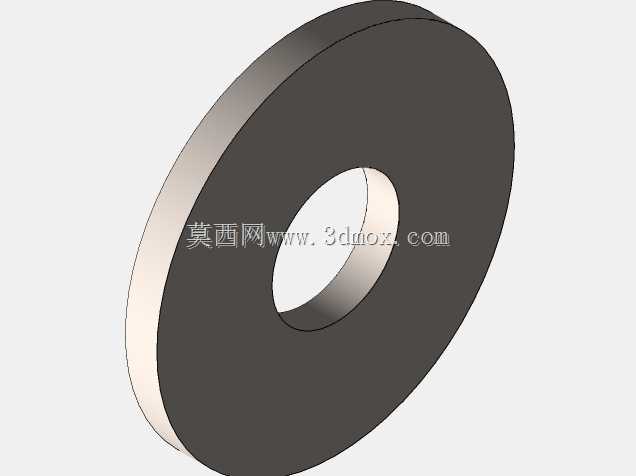

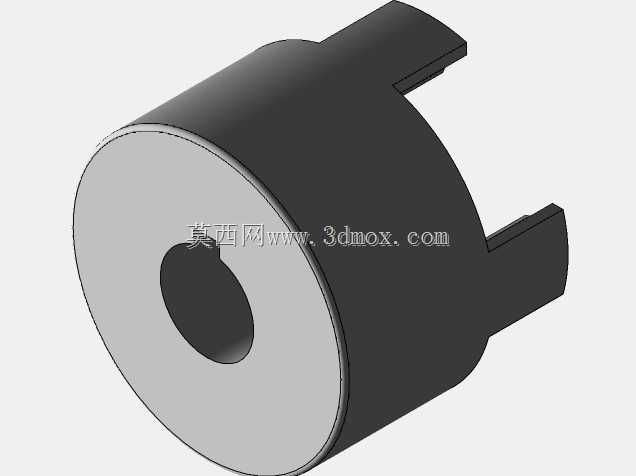

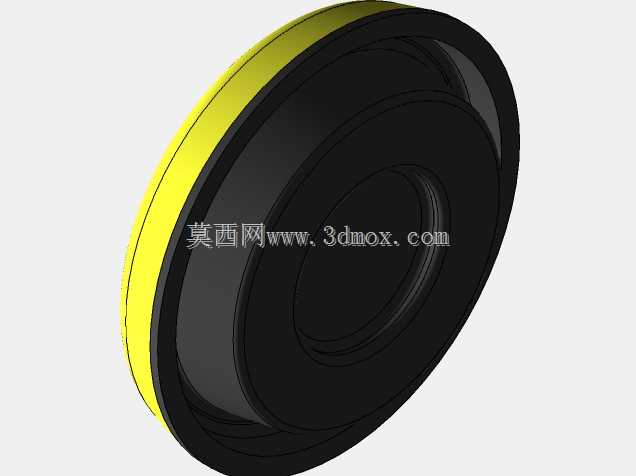

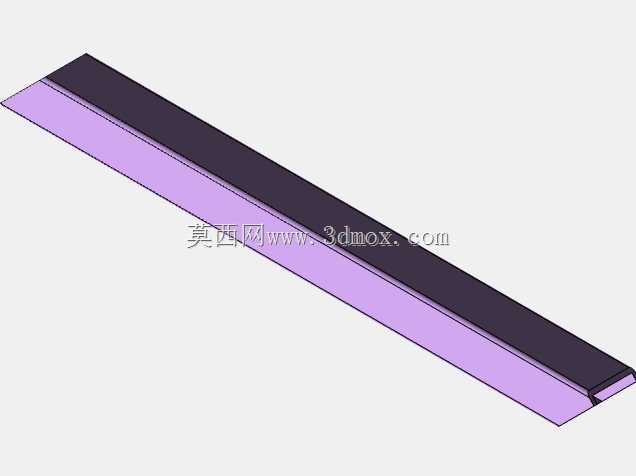

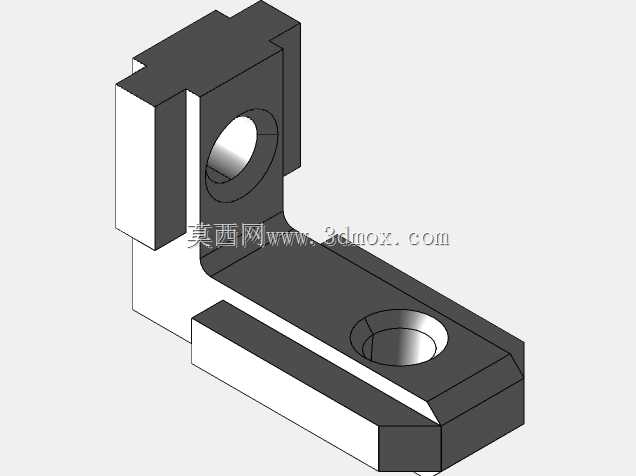

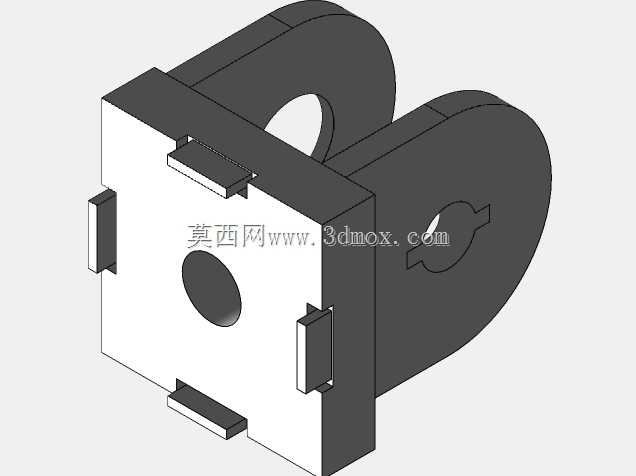

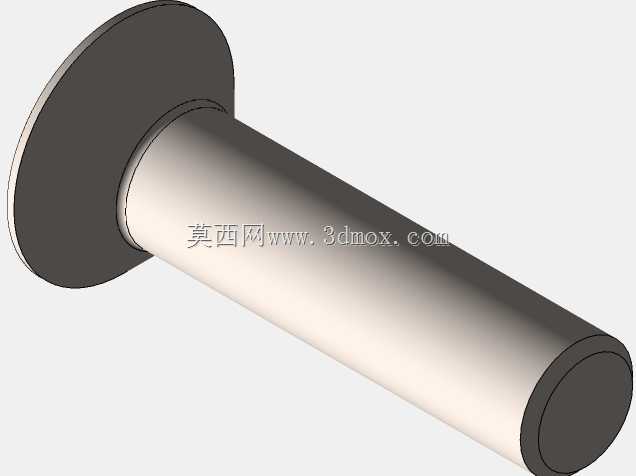

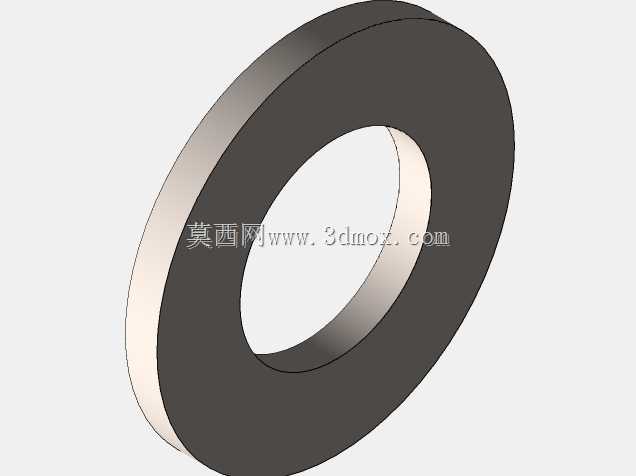

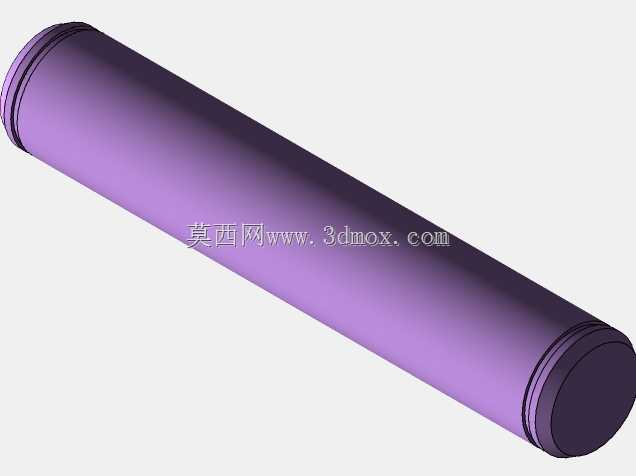

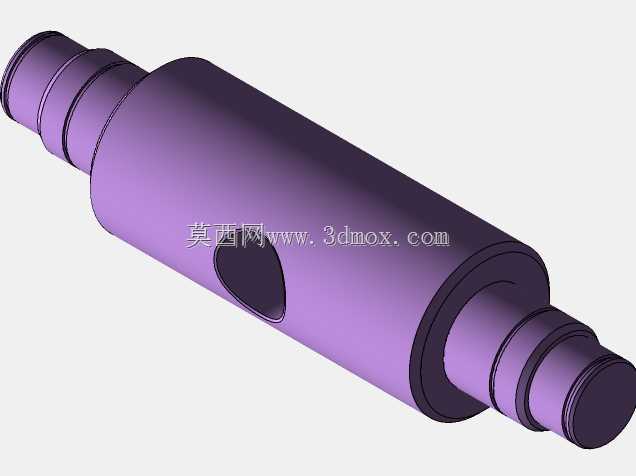

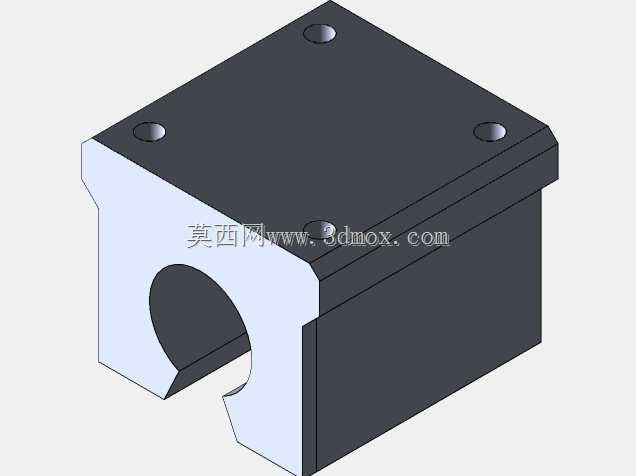

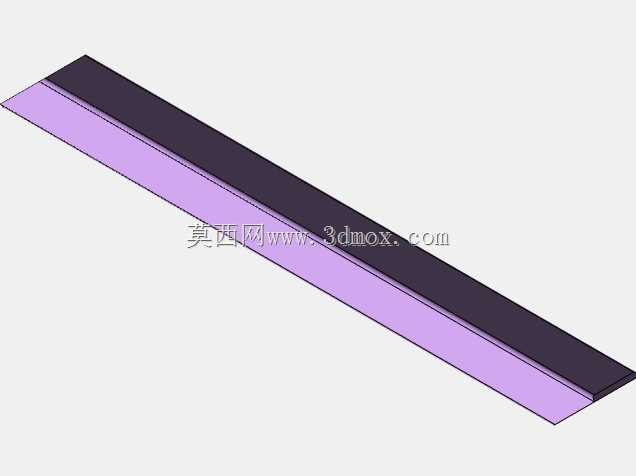

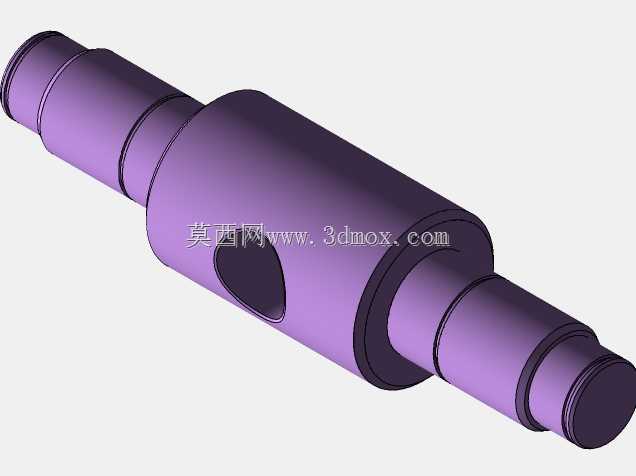

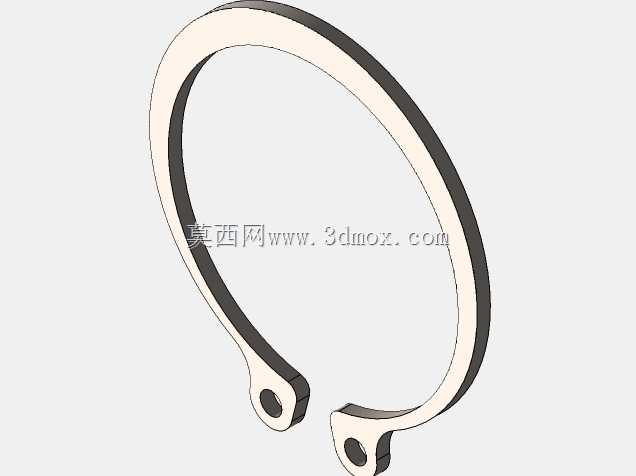

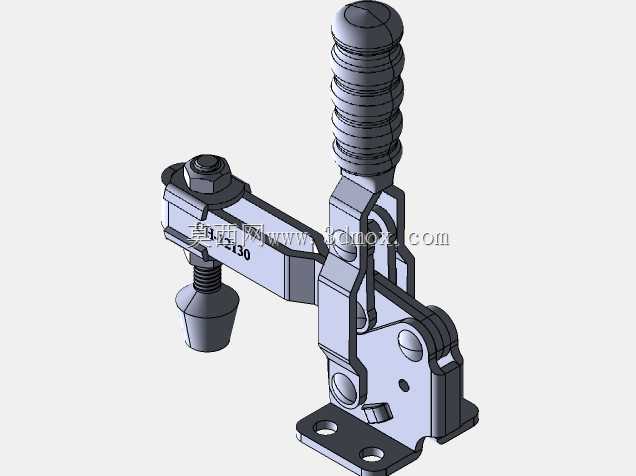

　　设计思路上，圆盘并非单纯的封板，而是兼顾刚性、定位和安装边界的核心件。盘体外侧的环形增厚能够提高抗弯能力，避免长杆受力后根部出现明显变形；周向凸台相当于杆端连接座，通过块状实体增加杆根配合长度，使细长杆在承受管材重量时不会只依赖单点固定。两根长杆的中心距决定了可支撑管材的直径范围：间距过小，大管径管材放置不稳；间距过大，小管径管材会过度下沉，转动阻力和接触摩擦都会增加。杆身表面应保持连续光滑，端部可做倒角或引入圆角，减少管材推入时的刮擦。中段的小限位点可用于分隔工位、限制管材轴向滑动，也可作为卡环、挡圈或柔性护套的安装位置。

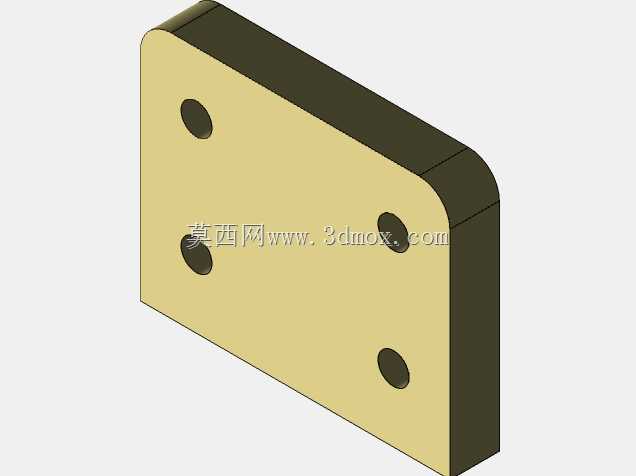

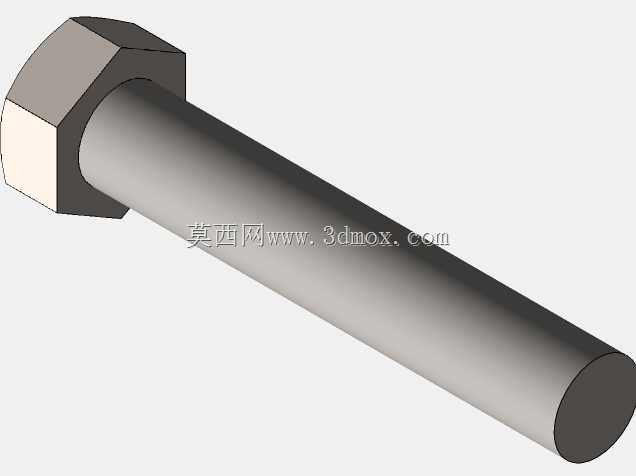

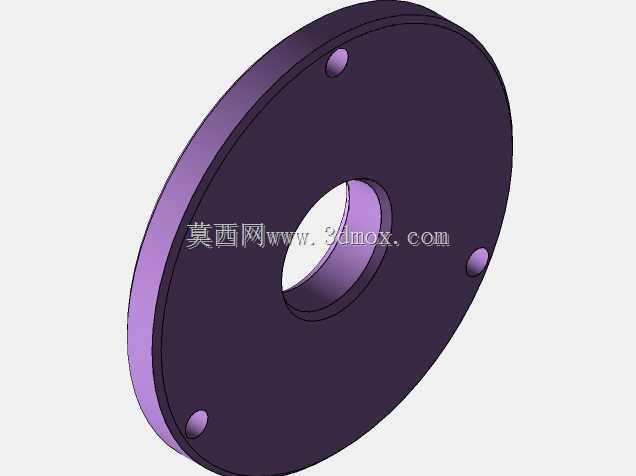

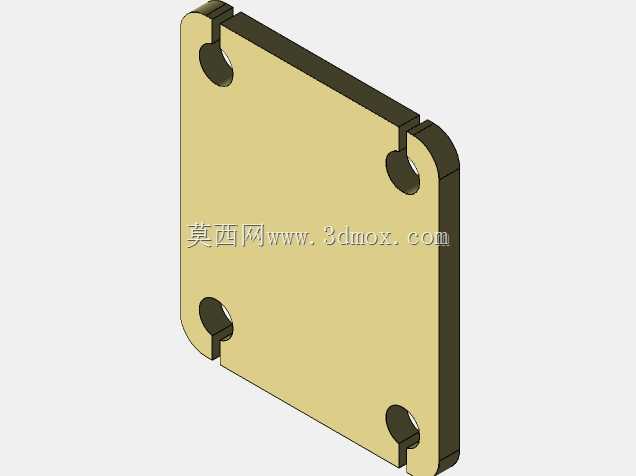

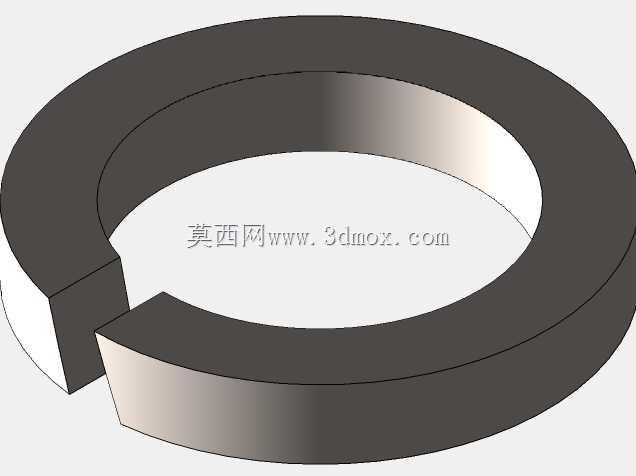

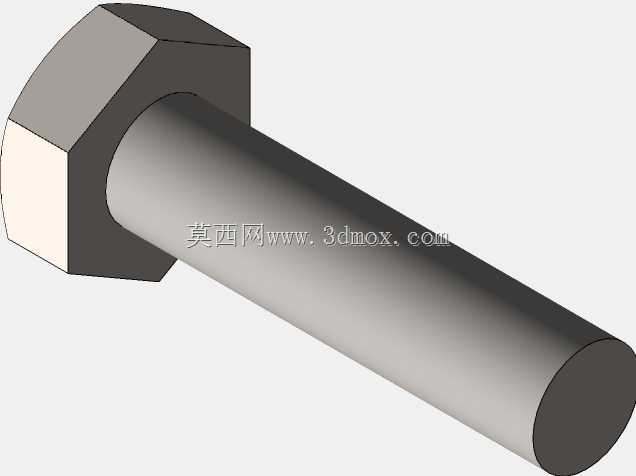

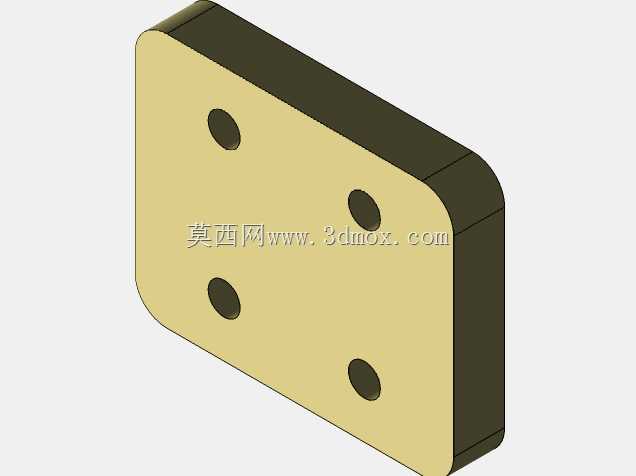

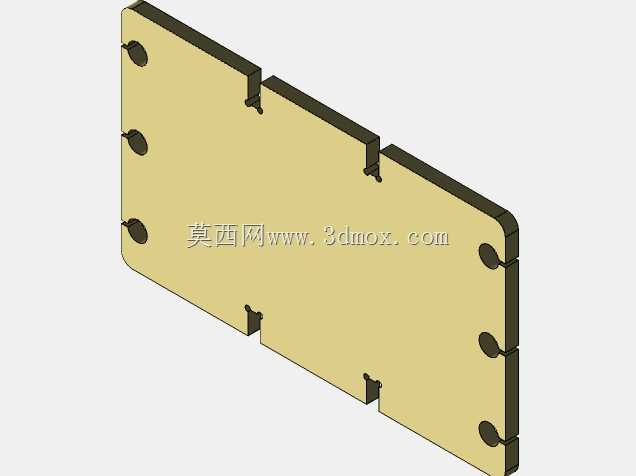

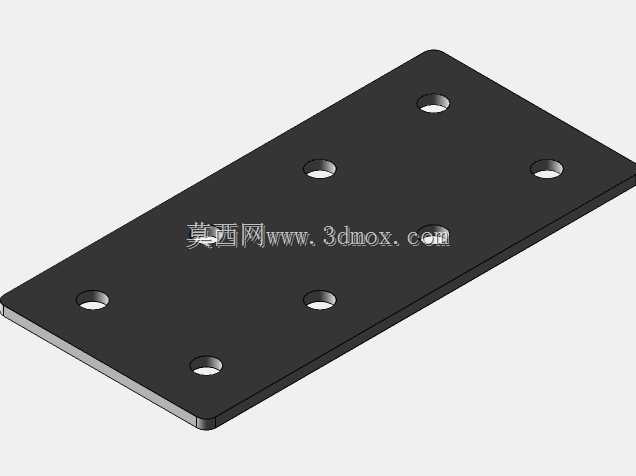

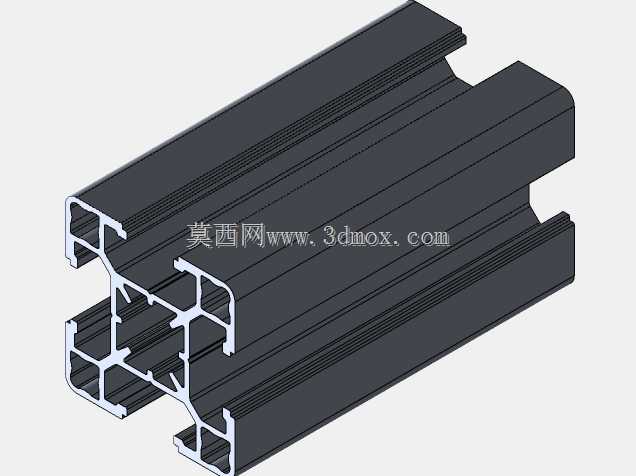

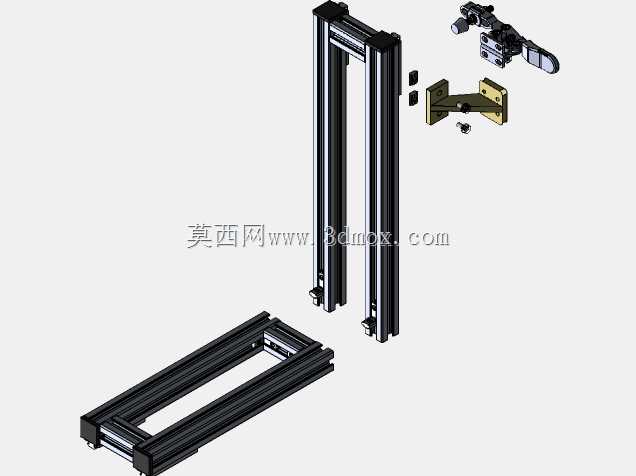

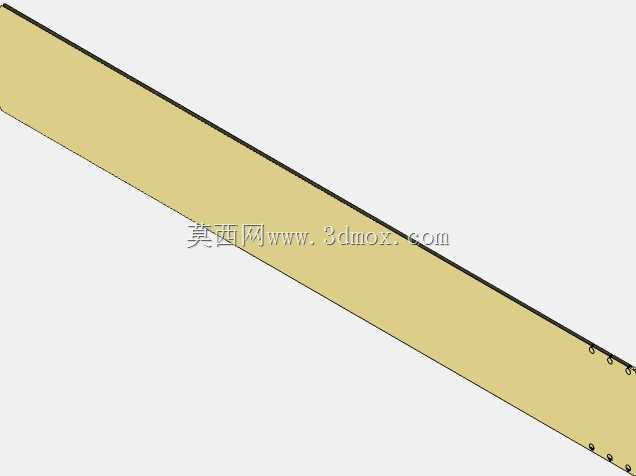

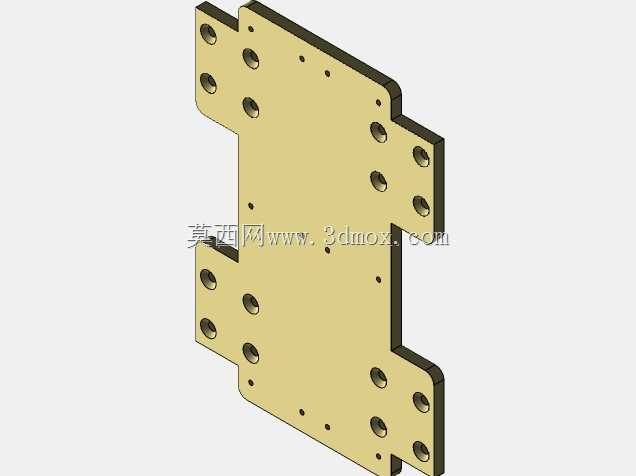

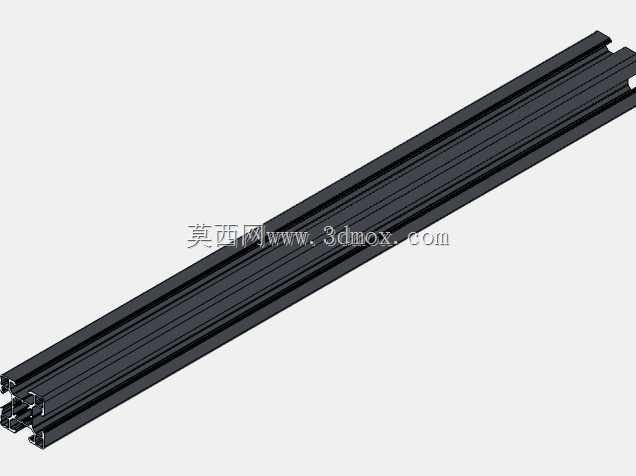

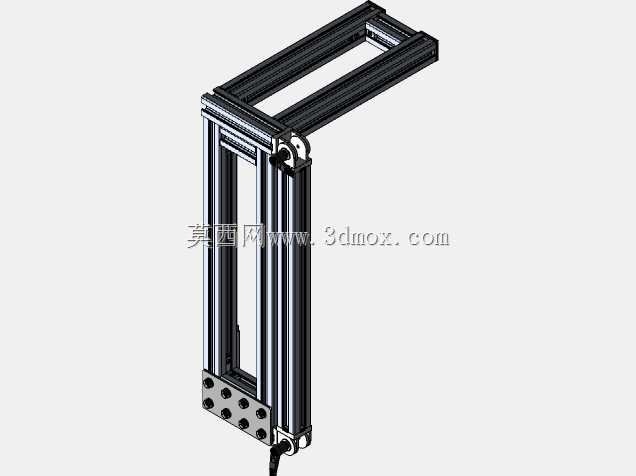

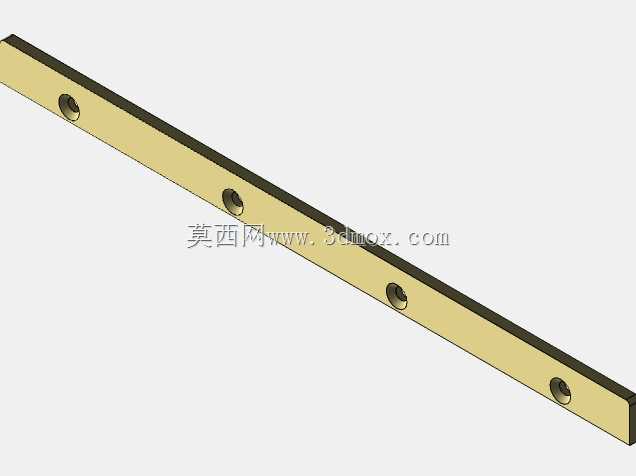

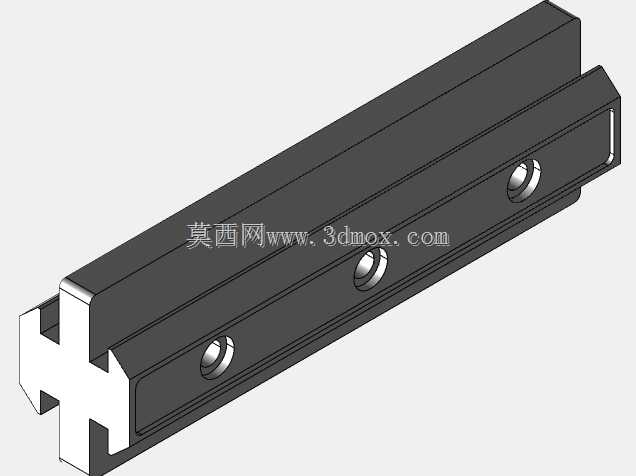

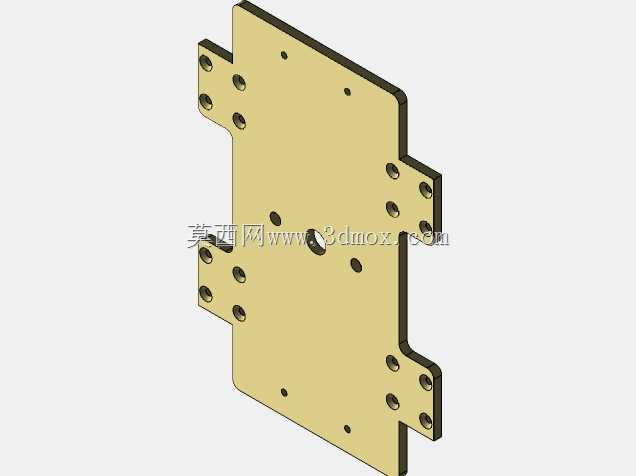

　　在安装边界方面，圆盘背面或外缘可与机架、工作台立板、输送线侧架连接，盘体轴线应与管材输送方向保持一致，两根支撑杆则需保证平行度和等高性。若两杆高度不一致，管材旋转时会产生轴向窜动；若杆距沿长度方向偏差较大，管材推动过程中会出现卡滞。长杆伸出长度需要结合常用管材长度确定，悬空段过长时应在末端增加辅助支撑，防止杆身在满载时下挠。圆盘直径不必盲目放大，关键是覆盖杆根连接区域并提供足够的螺栓布置空间；盘体上若开设减重孔，应避开凸台受力路径和安装密封面。

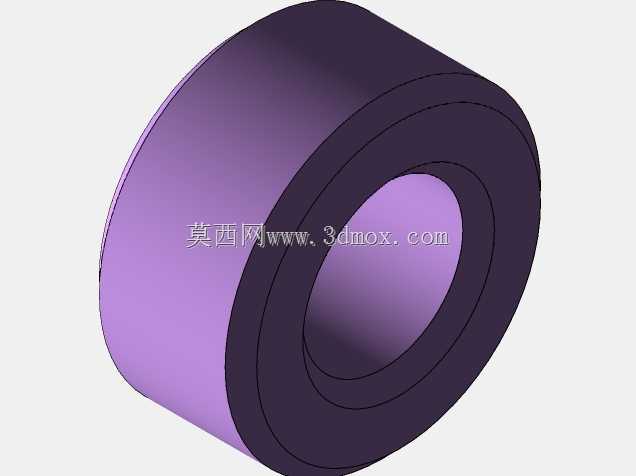

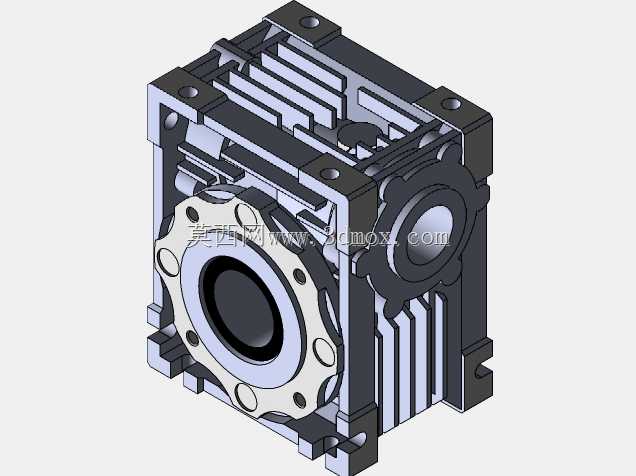

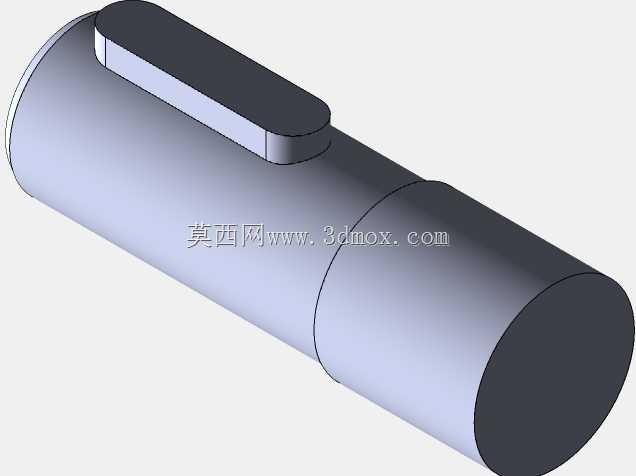

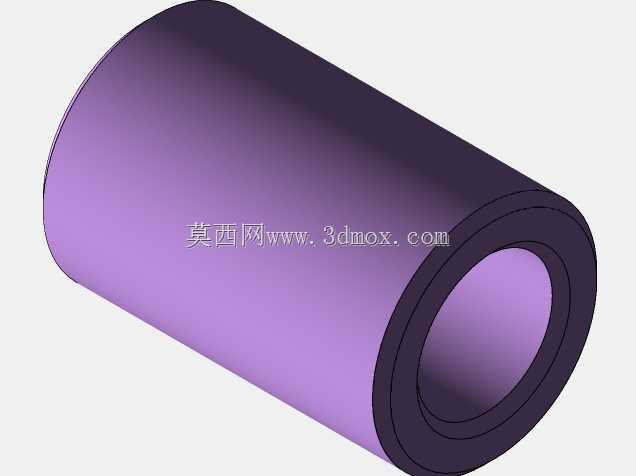

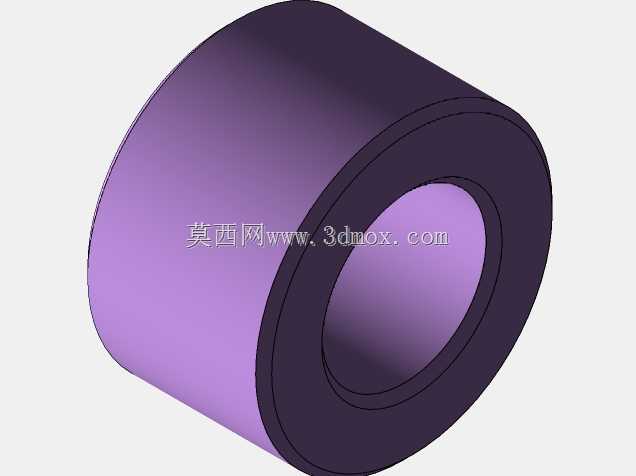

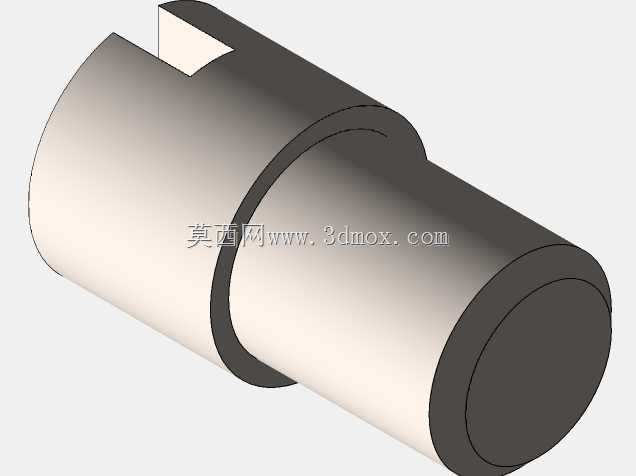

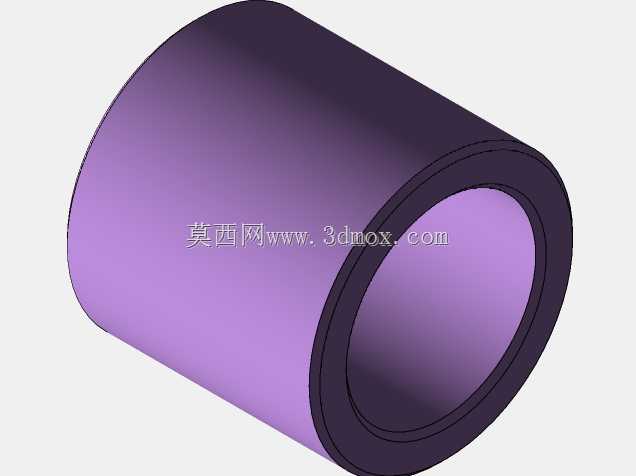

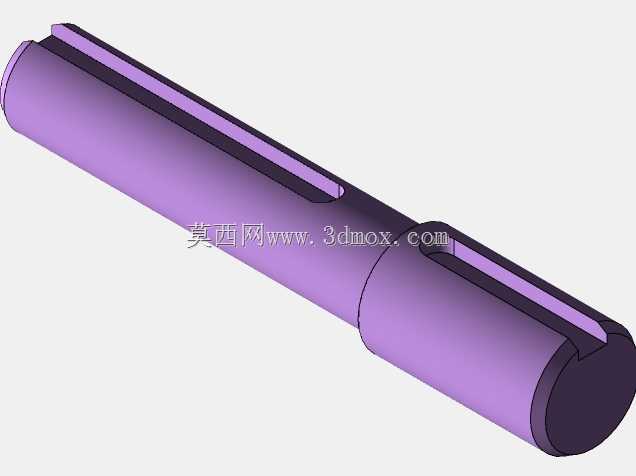

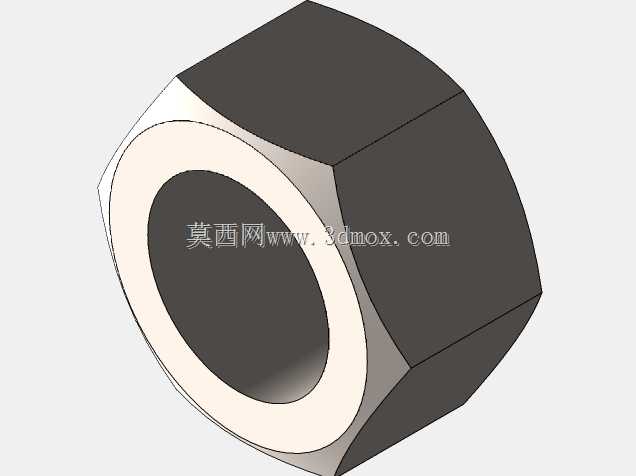

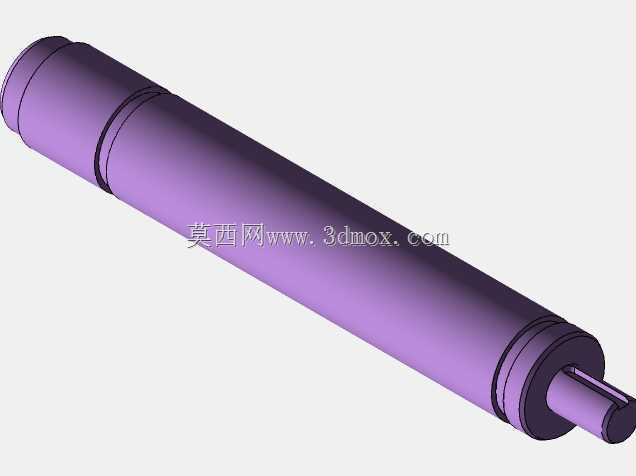

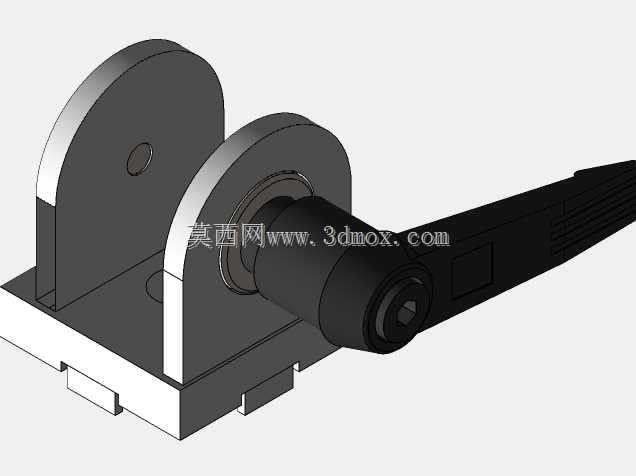

　　工程建模时，圆盘适合采用旋转成型思路先建立基础轮廓，再在周向位置切出或叠加连接凸台，保证各支撑点对称分布。长杆可按标准圆杆规格建立，杆端与凸台之间采用同轴配合关系，限位小件单独装配，便于后期调整位置。结构选材可根据作业环境选择普通碳钢杆配合喷塑盘体，或在防腐要求较高的场合采用不锈钢杆件；接触管材的位置也可增加聚氨酯套，降低噪声并保护管件表面。整体结构没有复杂传动件，维护重点集中在杆面磨损、紧固件松动和圆盘连接变形上，适合作为车间工位器具、管线预制辅助架以及轻型管材旋转操作台的基础结构。
