手握式便携订书机三维结构设计

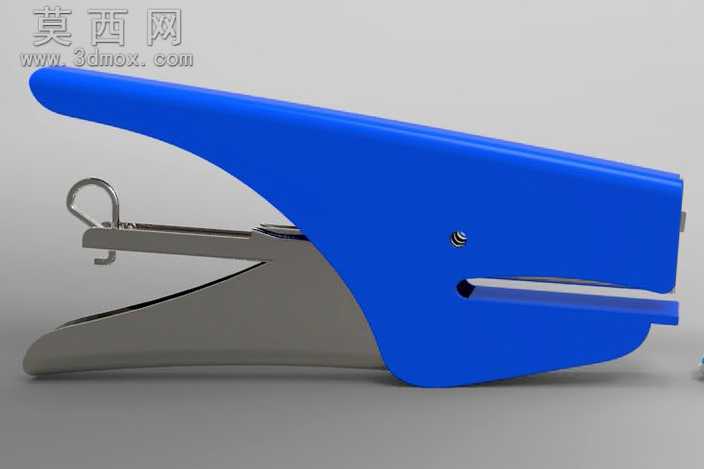

本款手握式订书机三维模型采用SolidWorks完成全参数化建模，整体遵循人机工程学设计逻辑，建模过程中先完成核心功能结构的草绘布局，以订书机的枢轴旋转中心为基准原点，依次构建上下压合臂、钉槽推送结构、压钉成型组件、复位弹性构件等核心部件，所有零件间的装配约束完全还原实物的运动逻辑，可模拟完整的压合装订、自动复位动作。模型渲染阶段采用双材质区分设计，上部握持压臂赋予高饱和度蓝色哑光塑料材质，调整材质的粗糙度参数模拟ABS工程塑料的细腻磨砂触感，避免高反光带来的廉价质感；下部钉仓及金属冲压构件赋予银灰色金属材质，添加细微的拉丝纹理与边缘倒角的高光反射，还原冷轧钢冲压件的金属质感，枢轴位置的紧固螺丝单独建模，还原螺丝头部的一字槽结构与金属镀层的微弱反光效果。结构设计上充分考虑手握操作的发力逻辑，上压臂采用流畅的弧形曲面造型，从握持端到压合端逐步收窄，曲面过渡采用G2连续曲率，避免生硬棱角带来的握持硌手感，下压臂的钉仓位置做了内凹处理，既可以容纳订书钉的推送弹片，也能在压合时引导上压臂精准对位，避免装订错位。尾部的金属挂环采用一体化建模，挂环与上压臂的连接位置做了圆角过渡，保证结构强度的同时兼顾造型整体性，复位扭簧的建模还原了真实弹簧的螺旋圈数与两端挂钩角度，装配后可实现压合后的自动回弹复位。钉槽内部的推钉滑块做了限位结构设计，可模拟订书钉逐枚推送的动作逻辑，压钉片的位置与出钉口精准对位，保证压合时订书钉可顺利穿透纸张完成弯折定型。整体模型的所有零件均做了合理的壁厚设计，塑料件壁厚保持均匀一致，避免注塑生产时出现缩痕缺陷，金属构件的厚度符合冲压加工的工艺要求，所有活动部件间预留了合理的装配间隙，既保证运动顺畅无干涉，也不会出现过大的旷量影响使用手感。
