汽车真空电磁阀三维结构设计

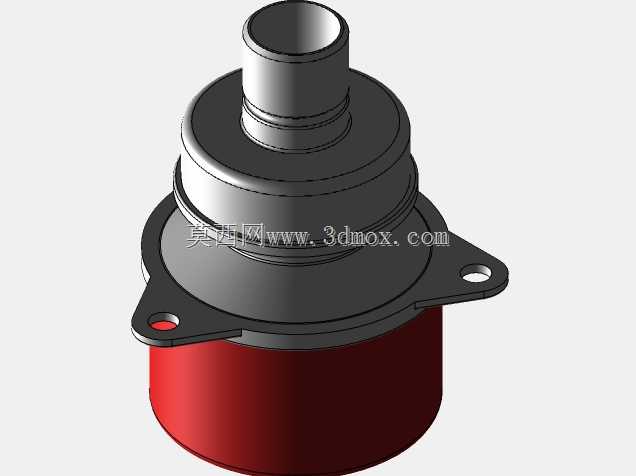

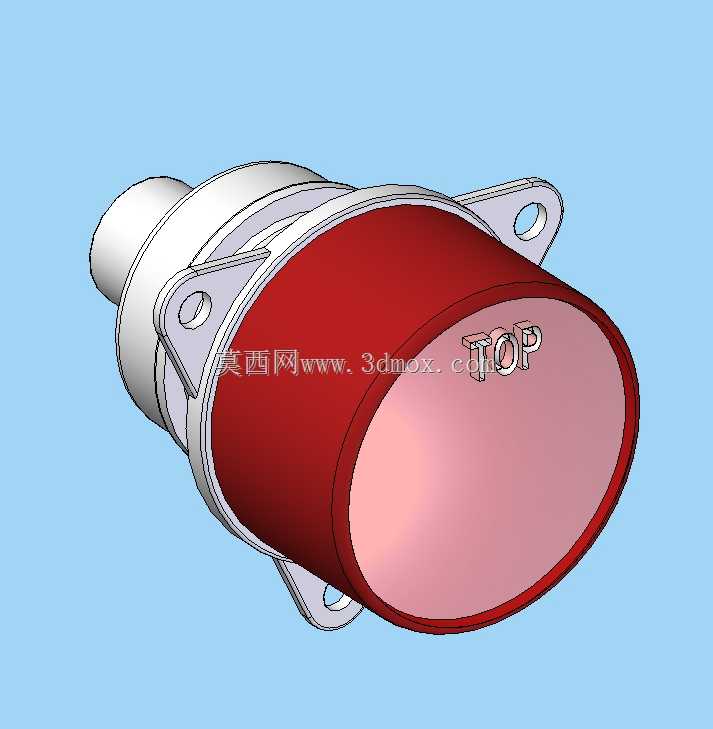

　　在整车动力附件与车身辅助气动系统的布置校核中，这类带双耳法兰的电磁控制阀常被用于真空回路通断、废气旁通控制或暖通风门驱动的气路管理环节。模型主体采用下部圆柱电磁驱动段、中部叠层密封阀体段与上部宝塔式气管接嘴的同轴布局，下部红色包覆区域对应电磁线圈塑封外壳，中段银灰金属色部分为阀座、隔磁套与动铁芯导向腔，顶部阶梯外伸的竹节式插管用于直接卡入橡胶真空软管，依靠多道环形凸棱咬住软管内壁，在负压工况下防止管路拔脱与漏气。底部向外延展的双耳安装法兰开设两个沉头固定孔，孔位沿阀体径向对称分布，安装时可通过两颗螺栓将阀体贴附在车身支架或发动机周边钣金面上，法兰与阀体衔接处做圆角过渡，降低振动工况下的应力集中。从结构设计逻辑来看，

　　电磁线圈通电后产生轴向磁场，驱动腔体内动铁芯带动密封阀芯完成气路开闭，断电后依靠复位弹簧使阀芯回到常闭或常开位，阀体中段的多层阶梯环带一方面用于容纳密封圈、导向衬套与隔磁环，另一方面通过不同直径的台阶区分磁路区域，减少磁通量泄漏，保证阀芯动作响应速度。上部插管的外径按照常用汽车真空软管规格设置，竹节凸棱的高度、间距与导入倒角都兼顾软管装配便利性与密封可靠性，插管根部加粗形成止挡台，软管推装到位后端面抵靠止挡，避免装配过深挤压阀体。建模过程中先以回转特征构建阀体、线圈外壳、插管、铁芯腔的同轴主体，保证各段圆柱的同轴度公差，再拉伸生成底部双耳法兰并切除安装孔，对法兰边缘、孔口、各段台阶交接处添加工程圆角，还原冲压与注塑件的实际工艺特征；

　　中段环槽、密封槽与定位凸台均按照实物装配关系逐层搭建，可直接用于密封圈选型、干涉检查与安装空间校核。在整车布置场景里，这类电磁阀通常安装在发动机舱真空储气罐与执行器之间，周边需要预留软管弯曲半径、螺栓拆装工具空间以及电气接插件插拔空间，双耳法兰的孔距、法兰面到插管顶端的高度、线圈外壳外径共同构成核心安装边界，设计支架时既要保证阀体贴面平整，又要避开发动机高温部件与线束运动干涉。阀体内部的流道沿轴向贯通，阀芯密封面的行程通常较小，建模时保留了腔体壁厚与阀芯运动间隙的合理比例，能够直观展示电磁驱动、气路通断与管路连接的完整结构逻辑，为汽车气动附件设计、阀类件选型测绘与装配教学提供具象的三维参照。
