海拉H7卤素双光车灯总成结构

　　这套三维结构对应的是车辆前照明系统中的卤素双光车灯总成，核心围绕H7规格光源的远近光切换需求展开，在乘用车、轻型商用车的前大灯改装、原厂灯具替换以及特种作业车辆辅助照明改造场景中使用较多。日常工程对接里，这类总成常被灯具厂用来做灯腔内部空间校核，也会被整车厂前装部门用来验证大灯模组与保险杠、翼子板安装位的匹配关系，维修端则可以参照结构判断灯体固定脚、调节螺杆的损耗状态，避免换装时出现孔位错位。

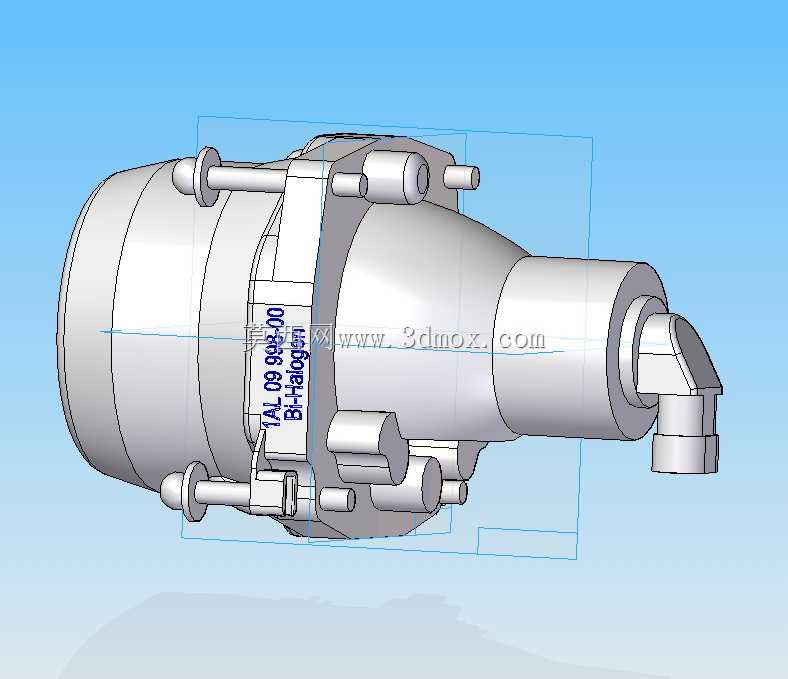

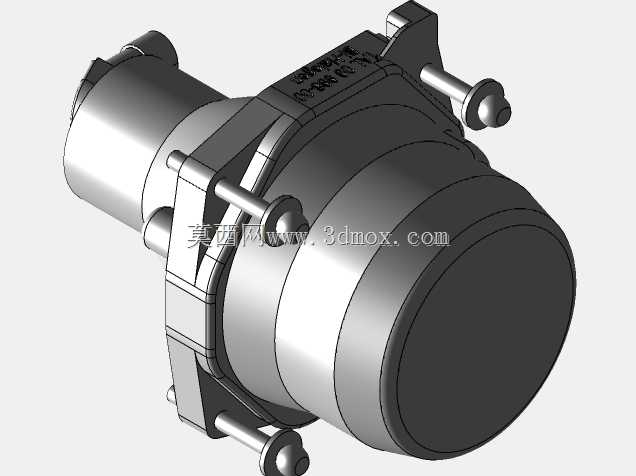

　　从实际功能逻辑来看，该总成采用一体式双光透镜布局，依靠内部遮光翻板机构实现远近光光路切换，不需要额外布置独立远光透镜，就能在同一灯腔内部完成两种照明模式输出。灯体后端预留的光源插接位完全适配H7卤素灯泡的安装尺寸，灯泡装入后通过卡簧压紧定位，更换光源时不需要拆解透镜主体，售后维护的操作空间预留充足。侧面伸出的三根调节螺杆分别对应灯光高低、左右照射角度的调校需求，螺杆端部的球头结构与灯腔后部的调节支座铰接，旋转调节螺母时就能带动整个透镜模组绕支点小角度偏转，调校过程中不会出现透镜卡滞、光路偏移量失控的问题。

　　设计思路上，整套结构优先兼顾了照明密封性与安装刚性：透镜外圈的多层阶梯止口是用来压装密封橡胶圈的，装配后透镜与灯壳后罩之间形成完整密封腔，阻挡行车过程中的雨水、扬尘进入透镜内部污染反光碗；模组两侧的冲压固定支架做了翻边加强处理，支架上的安装孔位匹配整车大灯壳体的预装螺柱，支架与透镜主体之间通过卡扣加定位销的方式连接，既抵消车辆行驶带来的持续振动，也能保证透镜光轴在长期使用后不会出现偏移。灯体后端的圆柱段是光源与接线端子的容纳区域，外径尺寸按照常规H7灯座的通用边界设计，不需要额外开发定制转接座就能适配市面主流的H7卤素灯接线插头。

　　安装边界方面，整套模组的轴向长度从透镜前端面到后端接线位末端控制在常规卤素大灯的灯腔深度范围内，透镜最大外径适配绝大多数2.5寸规格透镜的安装开孔，侧向伸出的调节螺杆预留了足够的调节行程，安装时只需要在灯壳后部对应位置开出三个螺杆过孔，搭配密封橡胶垫就能完成外部调节机构的装配，不会额外占用灯腔外侧的发动机舱空间。建模过程中所有配合面都保留了实际工程间隙：透镜与支架的定位配合预留0.1mm装配公差，调节螺杆球头与支座的铰接位预留转动间隙，密封止口的槽宽按照橡胶圈压缩量30%的标准设计，既保证装配时可以顺利压装，也能避免长期使用后密封件出现永久变形失效。对于做灯具结构开发的工程师来说，这套结构可以直接参照其支架布局、调节点位设计来快速搭建同规格车灯模组，不需要从零开始验证光轴调节的运动逻辑，也能提前规避安装孔位与周边车身件干涉的常见问题。
