红米Note4X骁龙版智能手机整机结构

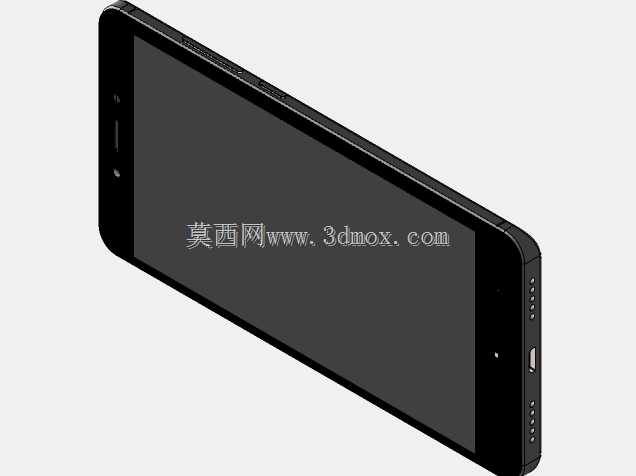

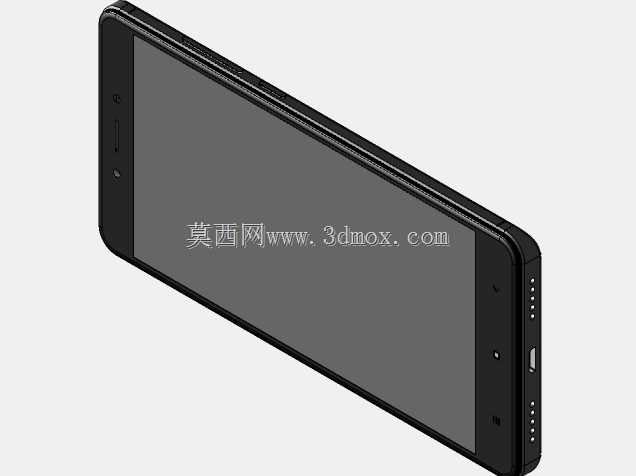

　　这套红米Note4X骁龙版智能手机三维结构，围绕日常手持通讯终端的整机装配关系展开，建模时把前壳、显示模组、金属中框、电池仓、后壳、侧键、听筒、扬声器开孔、充电接口与摄像头窗口逐一落位，适合消费电子结构工程师核对直板大屏手机的堆叠边界。从实际使用场景看，这类机型面向单手握持的移动通话、影音浏览与轻度联网应用，机身正面以整块触控屏占据主要可视面积，顶部预留听筒与前置摄像头位置，底部收窄形成对称视觉比例；侧面布置音量键与电源键，底边集中麦克风、扬声器出声孔和Micro-USB充电口，顶部保留3.5mm耳机接口，这些接口与按键的位置直接决定主板排线、音频通路和注塑壳体的开孔方案。

　　结构设计上，骁龙625平台强调低功耗与均衡散热，机身内部不需要夸张的均热空间，因此中框可以采用较薄的金属承托结构，在四角设置加强筋和螺丝柱，把跌落冲击从玻璃面板传递到中框再分散至后壳。屏幕总成与前壳之间通过泡棉胶和定位台阶贴合，既控制灰尘进入，又给触控层留出压缩余量；电池区域采用大面积矩形仓，周边用骨位限制电池位移，避免整机弯曲时电芯受到挤压。后置摄像头位于背部上方，镜头外圈略高出后盖，建模时需要保留保护环厚度，防止平放桌面时镜片直接摩擦。指纹识别区与背部曲面过渡一致，手指自然握持时食指能够落到位，这也影响后壳脱模斜度和表面纹理分区。

　　外形尺寸方面，5.5英寸级别屏幕对应的长宽比例接近常规大屏手机，厚度控制在便于放入裤兜的范围，侧边金属切边与前后塑料或玻璃面形成层次。安装边界上，前壳与后壳通过卡扣和螺丝共同固定，螺丝孔避开天线馈点和电池边缘；中框四周的断缝位置要为射频信号留出通道，不能被连续金属完全封闭。扬声器出声孔采用阵列小孔，孔位下方对应音腔密封区，若结构干涉会直接降低低频音量；充电接口周围需要加强铜套或骨位，因为反复插拔会产生侧向力。耳机孔、麦克风孔和传感器开窗虽然细小，却都涉及防水防尘、密封泡棉和装配公差，三维建模时不能只做外观开孔，还要体现内部避让空间。

　　对于逆向学习和结构评审而言，该模型的价值在于把手机从外观曲面推进到可装配的整机层级：屏幕厚度、主板占位、电池轮廓、摄像头凸起、按键行程和接口深度都能在同一坐标系下检查。工程师可据此观察直板手机如何在有限厚度内平衡屏幕面积、电池容量、天线净空和握持强度，也能把按键固定方式、后壳卡扣分布、螺丝柱补强以及孔位密封思路迁移到其他手持通讯终端设计中。
