红米Note4智能手机整机结构数模

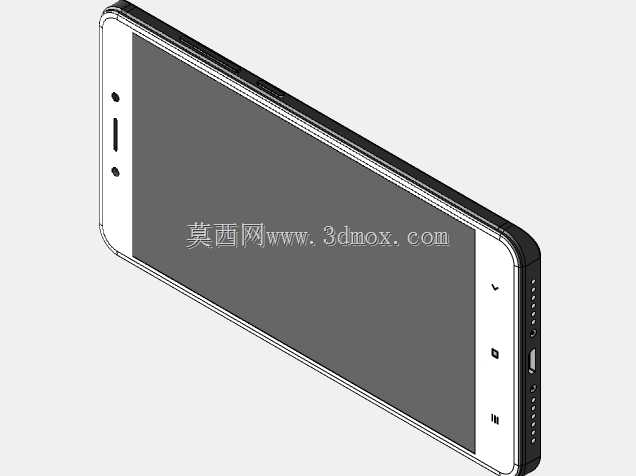

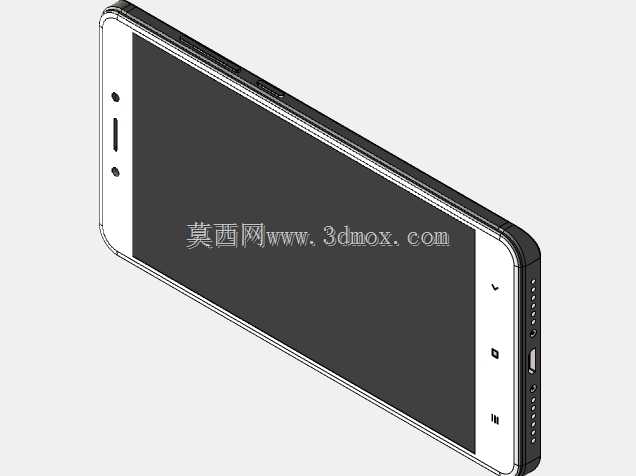

　　这套手持通讯终端的三维结构数模，围绕红米Note4整机外观与内部装配边界搭建，覆盖前壳面板、显示模组、中框骨架、后盖、侧键、接口、扬声器开孔、摄像头区域与底部按键等核心部位，可用于消费电子结构方案评审、外观件逆向参考、教学演示以及周边配件开发。从实际使用场景看，这类5.5英寸级大屏手机主要面向日常通话、移动上网、影音娱乐和移动办公，结构设计必须同时兼顾握持手感、屏幕防护、散热通道、天线净空和装配维修便利性。数模中前面板采用白色面壳搭配黑色显示区域，正面上方布置听筒开槽、前置摄像头孔位与光线距离传感器窗口，下方保留三颗触控按键的标识位置，边框过渡圆角经过反复调整，避免单手握持时棱角压手。中框作为整机承力骨架，承担屏幕支撑、主板固定、

　　电池限位和后盖扣合作用，侧壁厚度需要在强度与整机重量之间取得平衡；侧边布置音量键与电源键的按键槽，按键行程和按压反馈通过侧壁凸台与硅胶按键的配合保证。底部集中设置Micro-USB充电接口、麦克风孔、扬声器出音孔以及耳机接口区域，开孔位置既要满足PCB板端连接器对位，也要避让内部螺丝柱和电池包边缘。顶部与背部区域则预留后置摄像头、闪光灯、指纹识别或装饰件的安装空间，摄像头镜片高出后盖的量需要在模型中明确，以便后续保护壳设计时做出避让凸台。建模过程中先依据整机长宽厚和屏幕可视区域建立主控基准，再拆分前壳、中框、后盖和小件，保证各零件在装配环境中不存在干涉。屏幕模组与前壳之间通过双面胶或泡棉贴合，数模保留了贴合面宽度和边框挡墙，

　　这对控制漏光、提升抗摔能力很关键；电池仓采用大面积平面限位，四周设置筋位防止电池晃动，同时避免筋位直接挤压电芯包膜。主板区域围绕芯片、连接器、屏蔽罩和摄像头座子排布，螺丝柱位置靠近主要受力点，柱根加筋以降低注塑成型时缩水和装配开裂风险。后盖与中框的扣位沿周边均匀分布，扣合量和拔模角度需要一致，既保证装配后无缝隙，也方便售后拆解。天线相关区域在金属中框或金属后盖方案中尤其重要，模型通过断缝、注塑填充和净空区表达射频边界，避免金属件连续遮挡信号。散热方面，芯片热量通过屏蔽罩、导热垫传递至中框或石墨片，数模中各层之间的间隙需按实际材料厚度控制，间隙过大将导致接触热阻升高。扬声器音腔借助后盖与中框围成封闭空间，

　　出音孔面积和密封筋位置直接影响响度与低音效果，建模时不能只做外观开孔而忽略音腔隔离。摄像头区域的定位台阶决定镜片与摄像头中心的同轴度，周边泡棉压紧后可防尘并防止杂光进入。侧键采用POM或金属键帽配合内部开关，键面突出外框的高度既要便于盲操，又要控制跌落时按键直接受冲击。接口处加强骨位从端口延伸至中框主体，可减少反复插拔造成的端口松脱。整机圆角、分型线和表面喷涂区域在数模中分层表达，便于结构工程师与ID设计师核对外观效果。对于配件开发而言，该数模可直接用于硅胶保护套、钢化膜、防尘塞和桌面支架的轮廓提取，重点校核摄像头开孔、按键包覆和接口避让尺寸；对于教学与结构培训，它能完整展示手机从外观曲面到内部堆叠、从卡扣连接到螺丝固定的典型设计逻辑。各零件之间的装配关系按照真实量产思路组织，面壳、中框、后盖和小件的壁厚过渡均匀，加强筋厚度控制在主壁厚的合理比例内，避免成型缺陷。手持边界方面，整机宽度适配单手握持范围，侧边弧度与手掌接触区吻合，底部开孔不影响数据线正常插入，背部摄像头凸起区域在平放时会形成轻微支点，保护壳设计需同步补偿。通过该数模，可以直观理解大屏智能手机在轻薄化趋势下如何平衡结构强度、电磁信号、声学空间、热扩散和装配工艺，也能为同类通讯终端的堆叠规划、细节校核和二次设计提供可靠参照。
