AM系列CPU主板固定插座支架结构

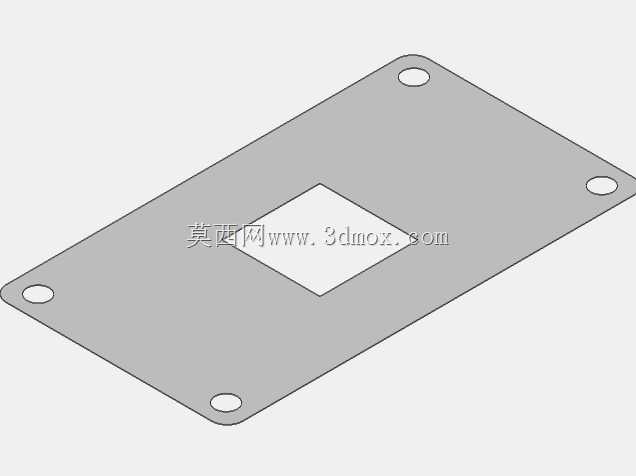

日常接触台式机组装、主板维修的从业者都清楚，AMD平台AM2、AM3、FM1、FM2接口的CPU固定，完全依赖这类插座支架完成承载与限位，它是主板CPU供电散热模组里不可缺失的基础结构件，直接决定了CPU安装后的对位精度、散热器压合的受力均匀度，一旦支架出现卡扣断裂、定位柱松脱的问题，轻则CPU接触不良无法开机，重则核心受压不均出现崩角损坏。

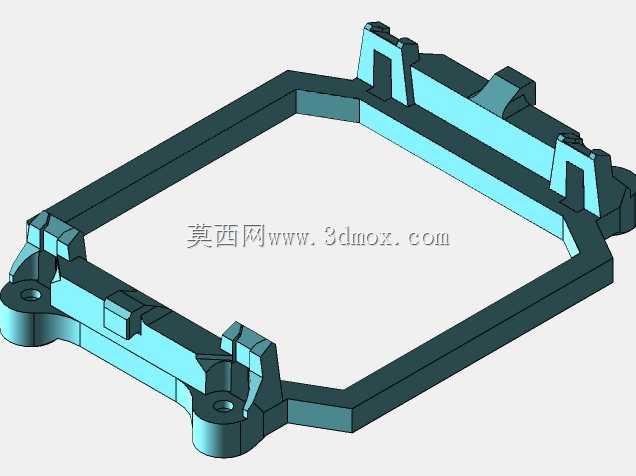

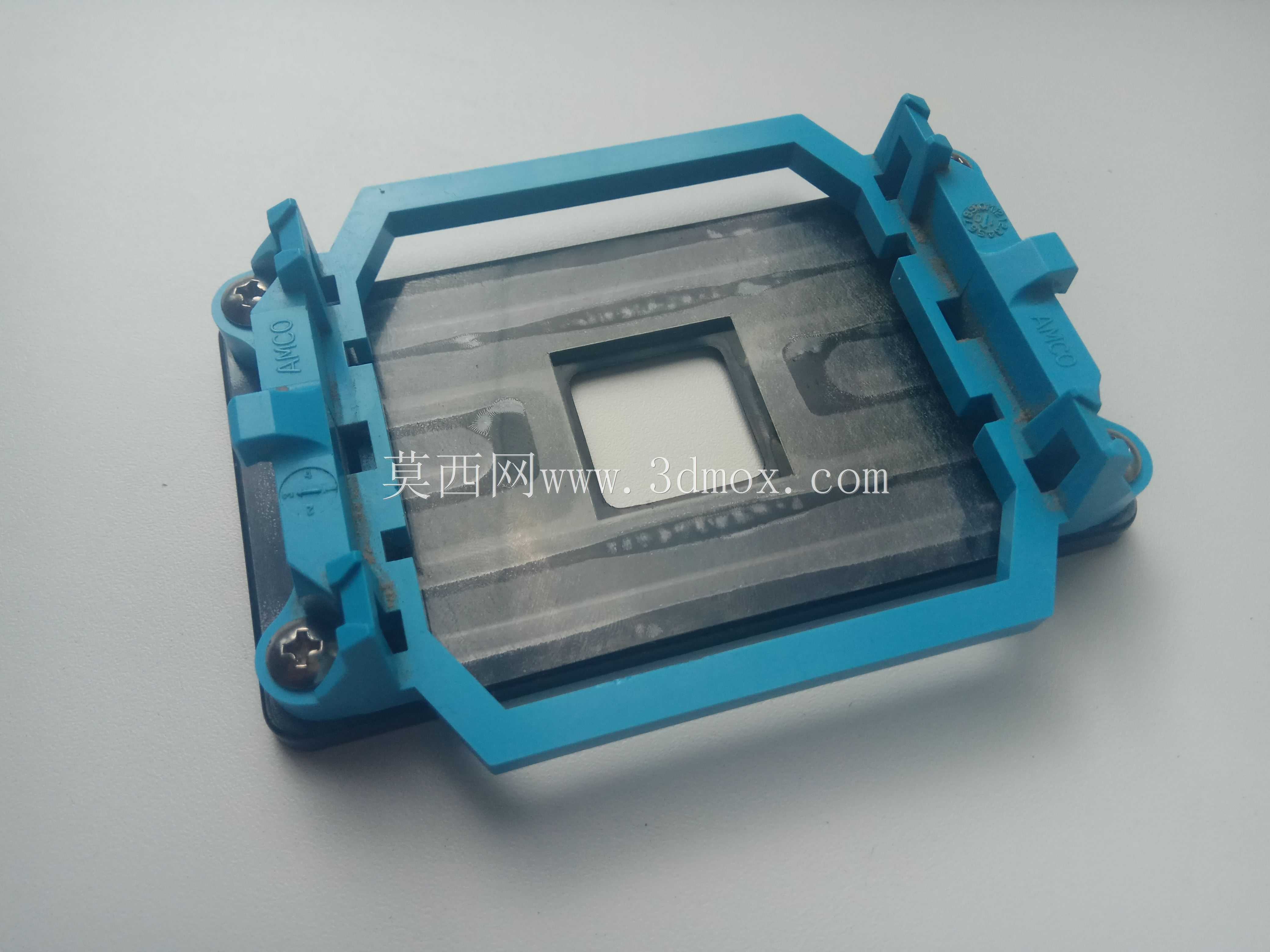

从实际装机场景来看，这类支架需要同时适配多代同接口规格的AMD处理器，还要兼容原装下压式散热器、第三方塔式风冷的扣具安装，所以设计阶段首先要卡准主板上的预留安装孔位，四个角的固定柱高度、孔径公差控制在0.1mm以内，避免安装后出现整体偏移，导致CPU针脚与底座触点对位错位。支架主体采用框型镂空结构，中间的避让区域完全对应CPU基板的外形尺寸，四周的凸起卡扣一方面用来锁定CPU压杆的开合行程，另一方面给散热器扣具提供受力支点，边缘做了多道加强筋布局，既可以减少塑胶成型后的收缩变形，也能承受散热器安装时的下压力量，不会出现长期使用后的支架形变。

设计时还要考虑实际装配的操作空间，支架靠近内存插槽、CPU供电接口的一侧做了斜边避让，不会挡住内存插拔、供电线插接的操作路径，底部的定位凸台完全匹配主板底座的凹槽，安装时不需要反复调整对位，放下去就能对准固定孔位。支架上下两层的结构分工明确，下层贴合主板PCB表面，做了微凸的支撑点，避免大面积贴死主板导致焊接点位受压，上层的卡扣结构预留了足够的压杆活动间隙，CPU安装到位后压杆卡入卡扣时不会出现干涉，同时能给CPU提供持续的下压力，保证针脚与底座触点的可靠接触。

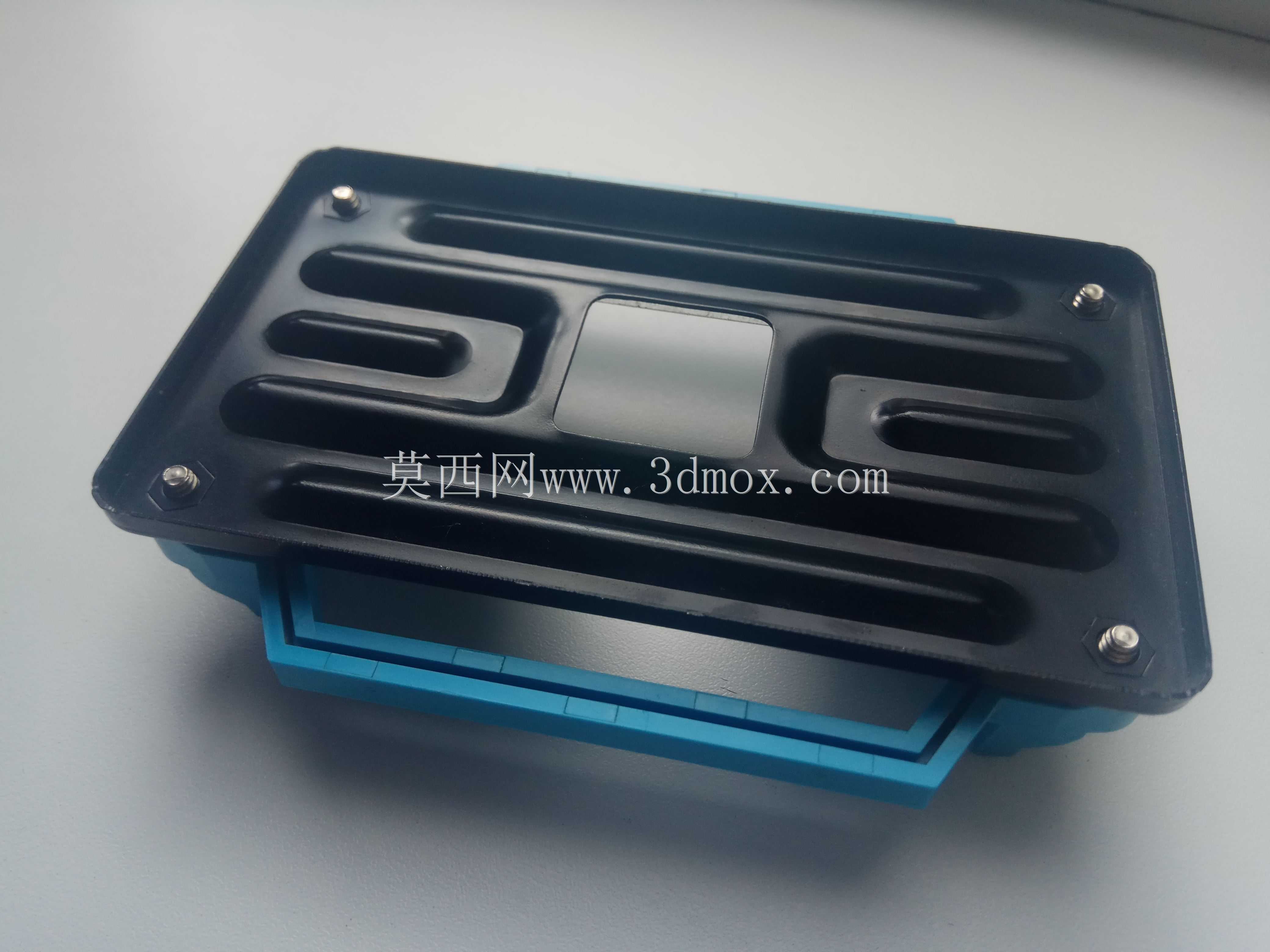

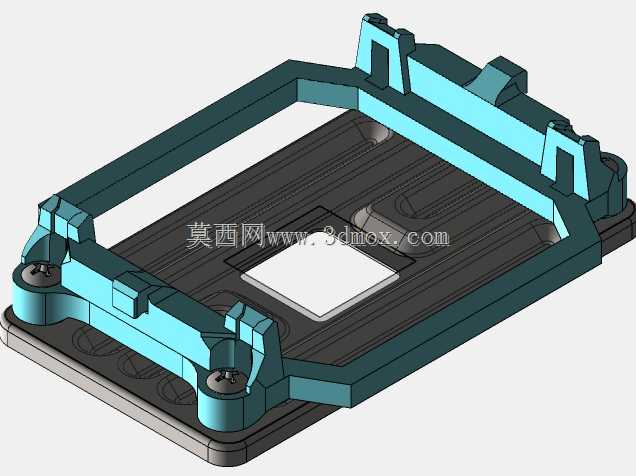

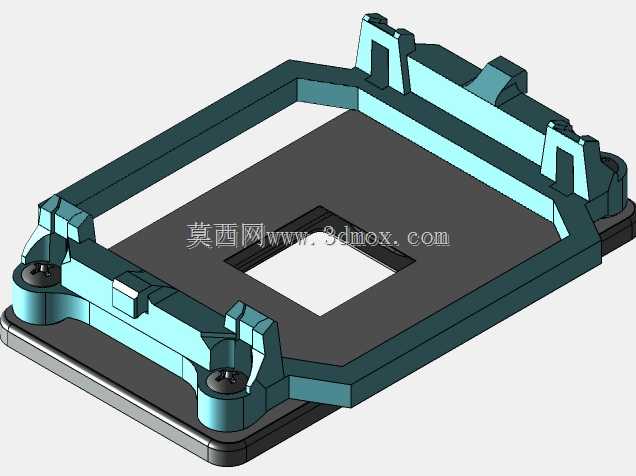

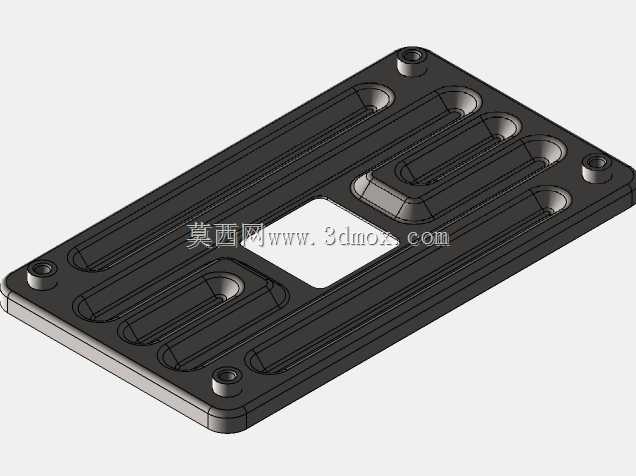

从安装边界来看，这类支架的整体外轮廓尺寸完全适配MATX、ATX版型的CPU区域预留空间，不会和周边的电容、散热片产生位置冲突，所有受力点位都对应主板背面的加固背板位置，锁紧螺丝时的力量会通过支架传导到背板，不会直接作用在PCB上导致主板弯曲变形。日常维修替换这类支架时，只要核对接口对应关系，不需要额外修改主板结构，直接替换原有损坏件就能恢复固定功能，结构上的通用化设计也降低了配件的储备成本，不需要为每一代细分接口单独开模生产。
