MOXA嵌入式串口通讯模块板卡结构

　　这块板卡对应的是工业现场里很常见的一类嵌入式串口通讯转换模块，核心作用是把主控侧的高速数据链路转换成多路独立串行接口，给PLC、仪表、传感器、老旧数控设备这类只带RS232/422/485串口的终端做数据接入。在产线改造场景里，很多服役多年的温控表、变频器、条码扫描器没有以太网口，中控系统要采集运行参数或者下发控制指令，就靠这类模块挂在设备柜内部的DIN导轨或者安装板上，一边连主控的通讯总线，一边分出多路串口对接不同终端，不用额外给每台老设备更换通讯板，改造成本和停机时间都能压下来。

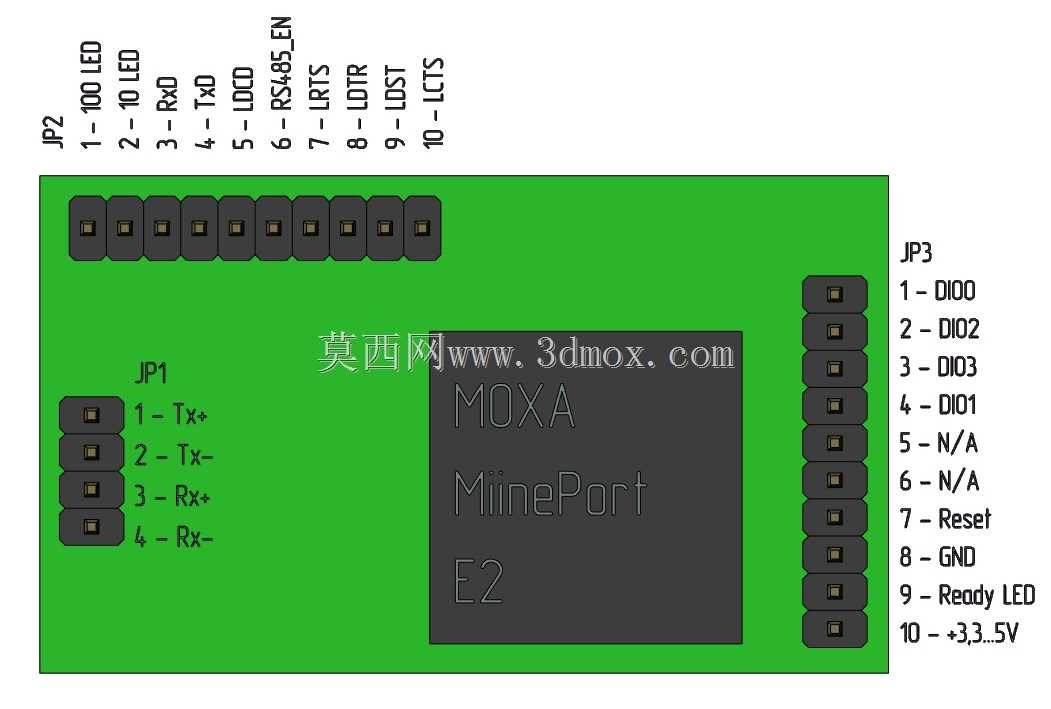

　　从板上的接口排布能看出设计时完全围绕工业柜内布线的实操需求做规划：左侧JP1是四路TTL电平串口，引脚定义直接把收发信号成对排布，Tx+、Tx-、Rx+、Rx-依次排列，差分信号的正负引脚相邻，布线时差分对长度差更容易控制，也能减少接插件接线时把收发接反的概率；上方JP2是10针扩展接口，除了两路状态LED的驱动引脚，还引出了第二路串口的收发信号、RS485的收发使能脚，以及LRTS、LDTR这类流控信号，方便外接状态指示灯或者做硬件流控扩展；右侧JP3是10针电源与通用IO接口，除了四路数字IO、复位脚、就绪状态灯引脚，还直接引出5V电源和地，给外接的小功率传感器或者隔离模块供电时不用额外从电源端子飞线，柜内走线更整洁。

　　板卡中间的核心模组采用MOXA成熟的MiinePort E2方案，模组本身已经把串口协议转换、信号隔离、电平匹配的电路全部集成，外围板只需要做接口引出、电源滤波和状态指示，这种设计思路一方面能缩短产品开发周期，不用从零打磨串口协议栈的稳定性，另一方面模组经过大量工业现场验证，抗浪涌、抗共模干扰的能力比分立元件搭的转换电路更可靠，在工厂电网波动、电机启停产生电磁干扰的环境里，很少出现串口丢包、通讯中断的问题。

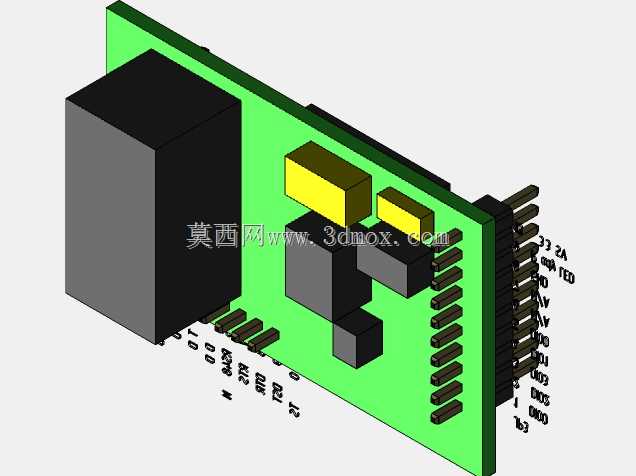

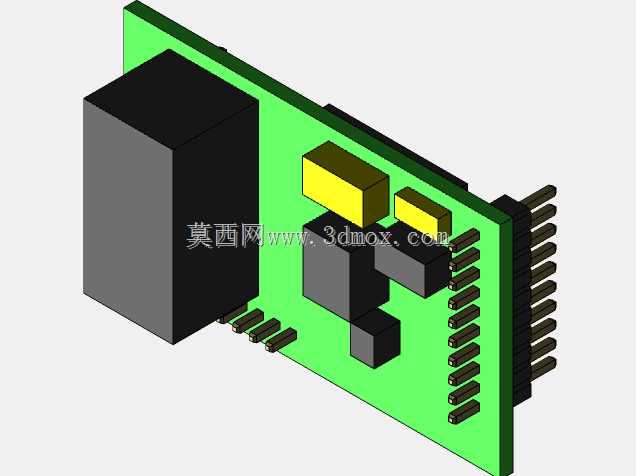

　　做结构设计和三维建模时，首先要锁定板卡的安装边界：板体采用标准嵌入式模块的长宽比例，四角预留安装孔位，既可以通过铜柱固定在定制的设备外壳内部，也能适配标准导轨安装卡扣的固定位。三个接插件全部采用立式针座布局，插拔方向垂直于板卡平面，柜内接线时操作人员从正面就能完成线束插拔，不用在板卡侧面留操作空间，对设备柜内部的深度尺寸要求更低。建模时需要重点核对接插件的外形公差：每路针座的引脚间距、塑壳高度、定位凸台的尺寸都要和实际物料匹配，尤其是JP2、JP3的10针针座，针脚数量多，要是模型里针位间距偏差超过0.2mm，后期做外壳开孔或者线束工装时就会出现插头对不上的问题。板卡表面的丝印字符在模型里也做了还原，每个引脚的功能标识、模组型号字样都和实物一致，后期生成工程图或者做装配指导时，不用额外叠加标注就能快速识别接口定义，生产接线时出错的概率能明显降低。

　　另外板卡边缘预留的固定孔位做了绝缘处理空间，建模时要在孔位周围留出足够的绝缘垫圈安装位置，避免铜柱和板上的走线层接触造成短路。板卡上的状态LED虽然是外接在JP2接口上，结构设计时也要在外壳对应位置预留灯柱导光的通道，确保模块运行时电源、通讯状态的灯光能从外壳面板透出来，运维人员不用开盖就能判断模块工作状态。这类模块的工作温度范围覆盖工业现场的常规温区，板卡布局时把电源电路和通讯接口电路分区排布，建模时也能体现出元件的高度差，电源区的电解电容高度更高，外壳设计时要对应留出避让空间，不会出现元件顶壳的装配问题。
