长距重载模块式网带输送设备结构

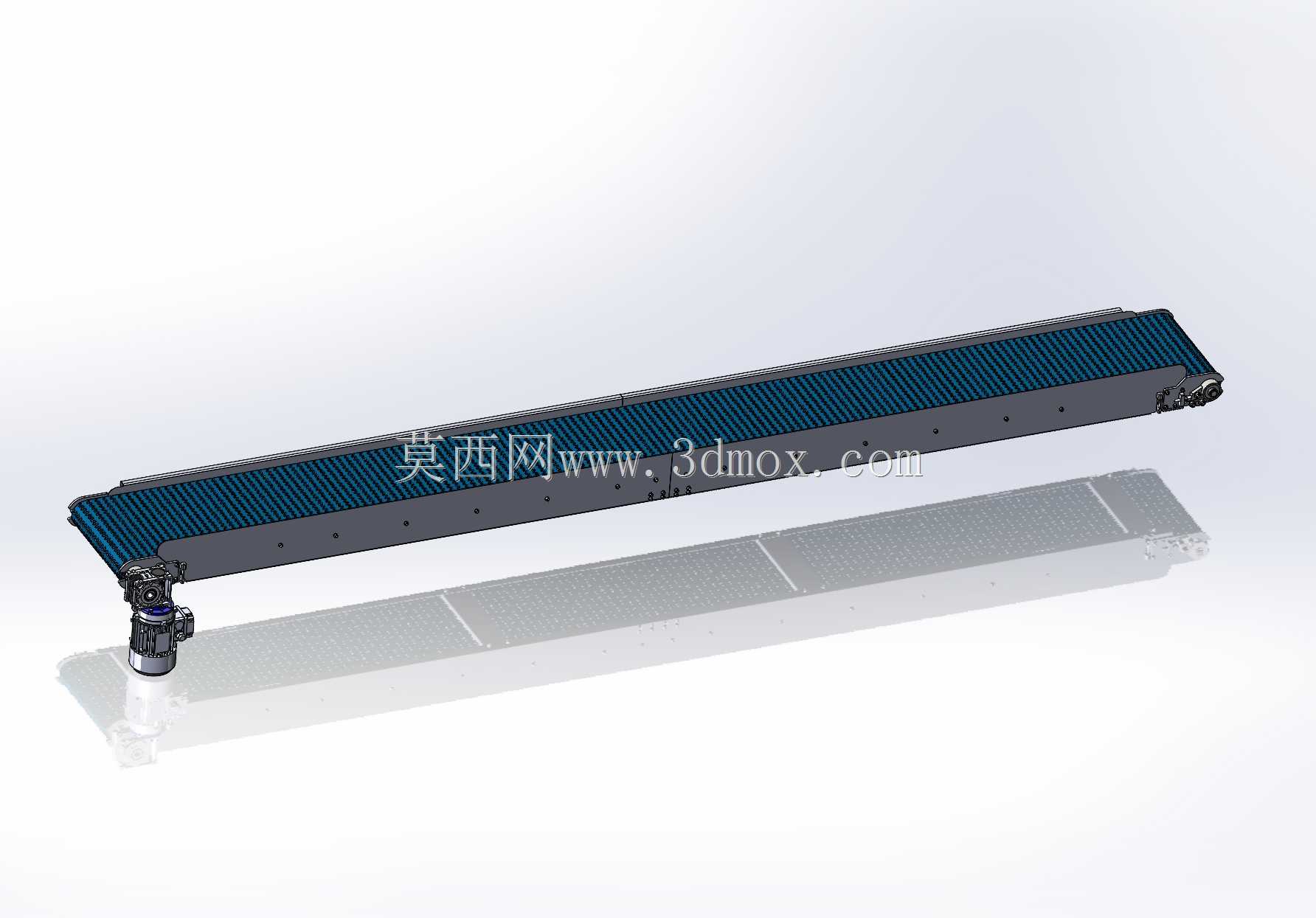

　　在离散制造的车间产线布局、电商仓储的分拣动线、食品加工的物料转运环节里，这类模块式输送设备往往承担着衔接不同工序、打通物料流转路径的核心作用，不同于传统平皮带输送机的窄幅适配局限，这款设备采用模块化拼接的网带作为承载面，单节网带模块通过销轴铰接，可根据实际产线长度需求增减模块数量，无需重新定制整段皮带，适配从十几米短距接驳到上百米长距输送的不同场景。从结构设计逻辑来看，设备主体框架采用一体化挤压成型的铝型材作为主梁，两侧型材预留标准T型槽，既可以快速安装侧边护栏、光电检测支架、工件定位挡块等附属配件，也能在后期产线调整时灵活改动附件位置，无需在主梁上重新钻孔焊接，大幅降低现场改造的工作量。驱动端布置在设备的单侧端部，

　　采用减速电机直接驱动主动辊筒的结构，省去了中间链传动的冗余环节，既减少了传动损耗，也压缩了驱动端的整体安装尺寸，避免端部占用过多产线空间；从动端内置张紧调节机构，通过两侧的调节螺栓可以微调从动辊的轴向位置，保证网带始终处于张紧状态，不会因为长期运行出现松弛跑偏的问题，张紧行程预留了足够的余量，可覆盖网带长期磨损后的伸长量，延长网带的整体更换周期。网带表面采用防滑的模块化凸点设计，对于纸箱、工装托盘、袋装物料等常见输送载具都有足够的摩擦力，输送倾角在一定范围内也不会出现物料打滑下滑的情况，同时网带模块之间预留了均匀的排水、排屑间隙，在食品加工、五金件清洗后的输送场景里，残留的水渍、加工切屑可以直接从间隙落下，

　　不会堆积在带面影响输送稳定性。从安装边界来看，设备整体宽度控制在常规产线适配的尺寸区间，底部支撑脚采用可调节的脚杯结构，调节范围可覆盖地面50mm以内的高度差，安装时无需提前对地面做高精度找平处理，通过脚杯调节即可保证设备整体水平，避免网带因为设备倾斜出现单侧跑偏的问题；设备的进料端和出料端都预留了标准的接驳接口，可以直接和辊筒输送机、转弯机、提升机等其他输送设备无缝对接，无需额外定制转接结构。在实际运行过程中，这款设备的输送速度可通过配套的减速电机调速器灵活调整，从每分钟几米的低速分拣工况到每分钟几十米的高速转运工况都能适配，网带的单节模块如果出现局部损坏，只需要拆下对应位置的销轴更换损坏的单节模块即可，不用整段更换网带，

　　大幅降低后期维护的成本和停机时间。框架两侧的侧边挡板高度可根据输送物料的高度灵活选配，避免较高的物料在输送过程中从侧边滑落，同时挡板采用快拆结构，清理带面残留杂物时可以快速拆下挡板，无需借助专用工具。不同于传统皮带输送机容易出现皮带跑偏、撕裂、接头断裂等问题，这款模块式网带的铰接结构本身就具备一定的横向容错能力，即使出现局部载荷偏移的情况，网带也能通过模块之间的微小转动自适应调整，不会出现整带跑偏刮蹭框架的问题。在3C电子组装产线里，这款设备可以用来输送载有电路板的工装托盘，配合侧边的检测工位完成元器件的外观检测、功能测试等工序；在包装车间里，可以直接输送封装完成的纸箱，对接末端的码垛设备完成整线的物料流转；在生鲜加工场景里，采用食品级材质的网带模块可以直接接触食材，配合间隙排水的结构完成清洗后的物料输送，适配多行业的不同输送需求。设计时还考虑了设备的运行噪音问题，主动辊和从动辊的轴承都采用密封式低噪音轴承，网带和辊筒的接触面上做了光滑处理，正常运行时的噪音控制在车间允许的范围内，不会对作业环境造成噪音污染。设备的整体重心偏低，即使在较高速度运行时也不会出现明显的晃动，支撑脚的底部配有防滑橡胶垫，安装在环氧地坪上不会出现滑移移位的问题，长期运行的稳定性有足够的结构保障。
