磷酸铁锂大容量储能动力电池单体

　　该单体电芯属于大容量磷酸铁锂储能与动力系统中的核心储能部件，整体采用方形棱柱式封装结构，壳体外侧布置连续纵向散热筋条，在电芯成组装配后可借助筋条间形成的通风间隙带走充放电过程产生的热量，避免大容量电芯在高倍率工况下出现局部热堆积。端子区域集中布置在电芯顶端的绝缘端板上，正负极柱采用大直径端面螺纹连接结构，适配大电流载流需求，端板上同时预留安全阀安装位与定位孔，既保证电芯内部压力异常升高时可定向泄压，也能在模组堆叠时通过定位结构约束电芯相对位移。

　　从实际应用场景看，这类240Ah级磷酸铁锂电芯多用于通信基站后备电源、工商业储能柜、低速电动车动力包、光伏离网储能系统以及UPS不间断电源场景。在通信基站应用中，多支电芯串并联组成48V通信后备电池组，在市电中断时为基站传输设备持续供电；在工商业储能场景中，大量电芯分层装入标准电池簇架，配合BMS电池管理系统完成充放电调度；在低速车辆动力系统中，电芯成组后为驱动电机提供直流电源，支撑车辆持续运行。

　　结构设计层面，壳体采用带竖向加强筋的薄壁金属封装形式，纵向筋条同时承担三重作用：其一为提升壳体整体抗弯刚度，避免大容量电芯在堆叠压紧时出现侧壁凹陷变形；其二为扩大壳体与外界空气的接触面积，强化自然对流散热效果；其三为成组时相邻电芯的筋条可形成规整风道，强制风冷工况下冷却气流可沿筋条方向均匀流过每支电芯表面，减小模组内部电芯温差。顶端绝缘端板将带电柱体与金属壳体完全隔离，极柱端面的螺纹孔用于铜排搭接锁紧，相比普通插接端子，螺纹压紧的接触电阻更低，在数百安培持续放电工况下端子温升更小，也能抵御车辆运行带来的振动松动风险。

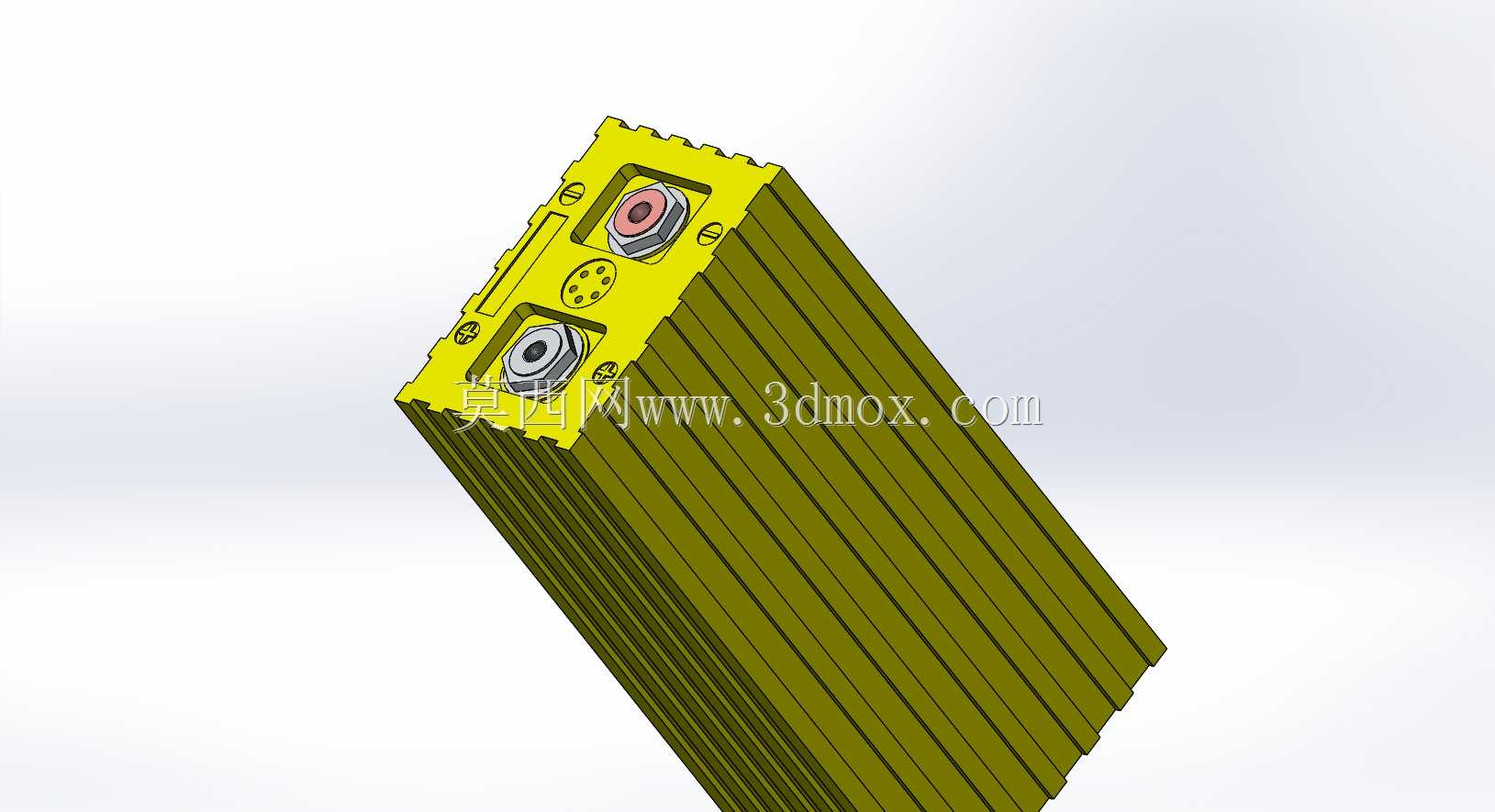

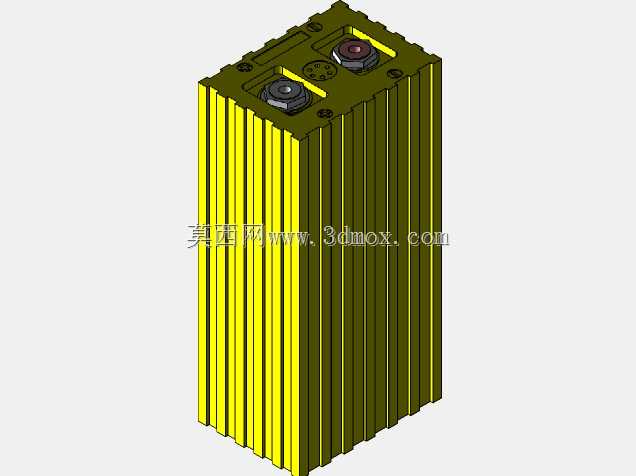

　　安装边界方面，方形电芯主体为规则棱柱轮廓，模组设计时可按矩形阵列紧密排布，电芯之间预留绝缘垫片与风道间隙即可；顶端极柱区域需预留铜排安装、接线工具操作以及安全阀泄压的安全空间，泄压方向不可朝向其他电芯或线束，避免安全阀开启时高温气流引燃周边部件。建模过程中完整还原了壳体散热筋的起伏轮廓、端板的开孔定位、极柱的分层绝缘结构以及端子螺纹特征，结构工程师在进行电池包布局时可直接调用该模型完成干涉检查、风道模拟、铜排路径规划以及压紧结构设计，提前验证电芯堆叠后的空间占用、绝缘距离与维护操作空间，减少后续样机试制阶段的结构返工。

　　选型匹配时，这类大容量电芯的优势在于单支容量高，同等储能容量下所需电芯数量更少，模组连接点数量相应降低，整体电池组的故障点与连接损耗都随之下降；磷酸铁锂材料本身的循环寿命长、热稳定性好，配合壳体自带的散热筋结构，可在长期浮充或频繁充放电工况下保持稳定工作状态。三维建模时对筋条圆角、端板密封边界、极柱突出高度都做了等比例还原，能够准确反映电芯实物的装配尺寸，为电池包结构设计、热管理设计以及电气连接设计提供可靠的三维数模支撑。
