圆形内置弹片式电池仓结构设计方案

　　在手持便携检测设备、小型穿戴传感终端、户外作业便携仪器这类需要独立供电的小型电子设备开发中，电池接触固定结构的可靠性直接决定了设备在复杂工况下的供电稳定性，这款圆形电池仓的结构设计，正是针对这类紧凑空间内的柱状电池安装需求做的针对性优化。从实际应用场景来看，这类结构常被用在需要频繁更换电池的便携设备上，比如工业现场用的笔式测振仪、头戴式作业通讯终端、小型户外定位信标，这类设备往往需要在震动、轻微磕碰、温湿度波动的环境下持续工作，不能出现电池接触松动导致的断电重启问题，同时还要兼顾更换电池的操作便捷性，不需要额外工具就能完成电池拆装。

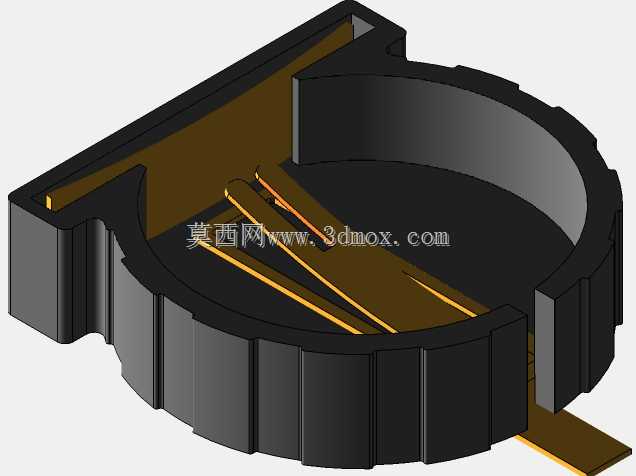

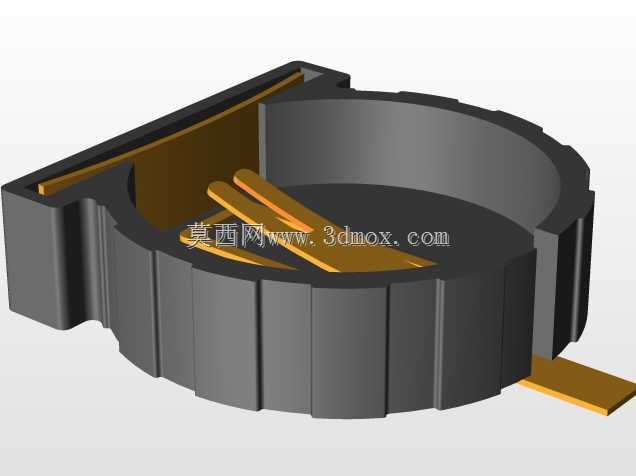

　　从功能特性上看，这款电池仓采用侧壁带防滑筋的圆形壳体结构，壳体外侧的竖向防滑筋一方面是在注塑成型后提升壳体本身的结构刚度，减少薄壁圆形壳体的受挤压形变量，另一方面是在设备整机装配时，能够和外围的设备外壳内壁形成过盈定位，不需要额外打胶或者增加螺丝固定，就能限制电池仓在设备内部的周向转动与轴向窜动。仓体内部的接触弹片采用弯折式弹性结构，弹片的接触端做了圆弧过渡处理，不会在装入电池时刮破电池外皮的绝缘层，弹片的根部预留了足够的弹性形变行程，当电池装入仓体后，弹片能够持续提供稳定的接触压力，即使设备从1米左右高度跌落至硬质地面，弹片的弹性余量也能抵消冲击带来的电池位移，避免出现接触瞬断的问题。仓体一侧预留的弹片引出端是平直的焊片结构，能够直接和设备内部的PCB板通过波峰焊或者手工焊接连通，不需要额外增加导线转接，减少了装配环节的零件数量，也降低了导线松脱带来的故障概率。

　　在设计思路上，这款结构优先考虑了柱状电池的安装公差适配问题，仓体的内部直径按照常用柱状电池的最大外径加0.2mm的间隙设计，既不会因为间隙过小导致电池装入卡滞，也不会因为间隙过大让电池在仓内晃动。仓体的开口端做了15度的导向倒角，用户在更换电池时不需要精准对准就能顺利把电池滑入仓内，倒角的边缘做了R0.3的圆角处理，不会出现锐边割手的问题。仓体侧壁的厚度根据常用的PP或者ABS注塑材料的流动特性设计为1.2mm，既能保证足够的结构强度，也不会因为壁厚过大导致注塑件出现缩痕、翘曲的成型缺陷，同时把整体重量控制在较低水平，符合便携设备的轻量化设计要求。

　　从安装边界来看，这款电池仓的整体外轮廓为带侧边凸台的圆形，凸台部分是弹片引出端的避让结构，在整机布局时需要在设备外壳内部预留对应形状的安装腔，安装腔的深度要比电池仓的轴向高度多0.5mm的装配余量，避免因为零件加工公差导致装配时出现顶壳的问题。仓体的防滑筋突出外壁0.4mm，和外围安装腔的内壁配合时，过盈量控制在0.1-0.15mm之间，既能够保证装配后不会松动，也不会因为过盈量太大导致装配阻力过大，影响生产线上的装配效率。弹片的材料选用厚度0.2mm的铍铜带，经过热处理后具备良好的弹性与抗疲劳性能，经过上万次的电池拆装插拔后，接触压力的衰减量能够控制在10%以内，满足设备全生命周期的使用要求。仓体本身的绝缘性能也做了对应考量，选用的注塑材料绝缘电阻大于100MΩ，能够避免电池和仓壁之间出现漏电问题，即使电池表面存在轻微的冷凝水，也不会出现正负极短路的风险。在实际的结构验证环节，这类电池仓还需要通过震动测试、高低温循环测试、跌落测试来验证可靠性，这款结构的弹片布局和壳体刚度设计，能够覆盖常规工业便携设备的测试标准要求，不需要额外增加防震泡棉之类的辅助固定零件，进一步压缩了整机的物料成本与装配工序。
