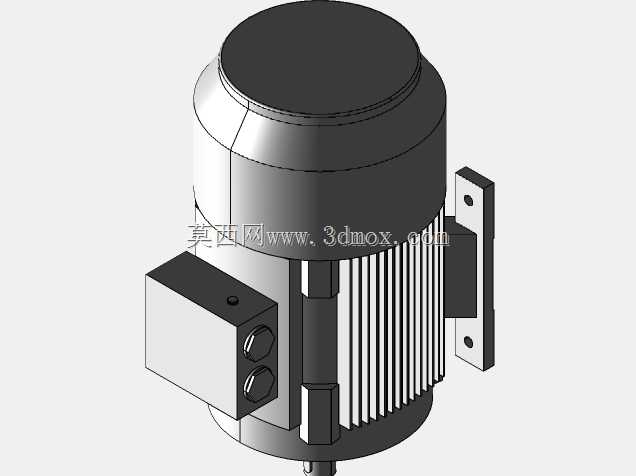

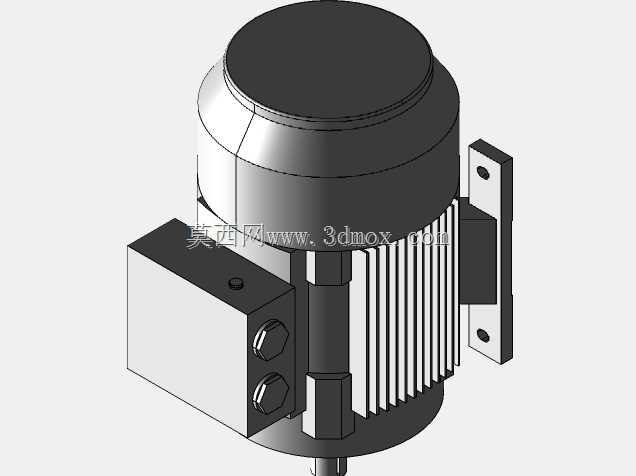

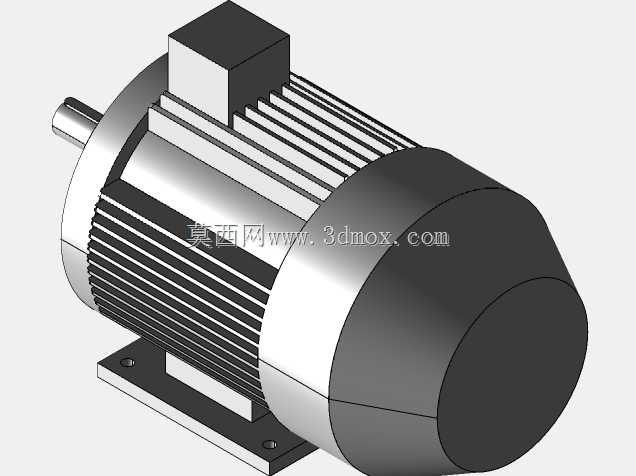

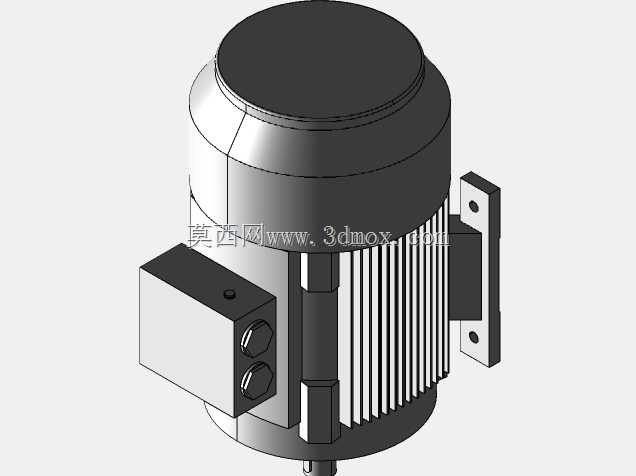

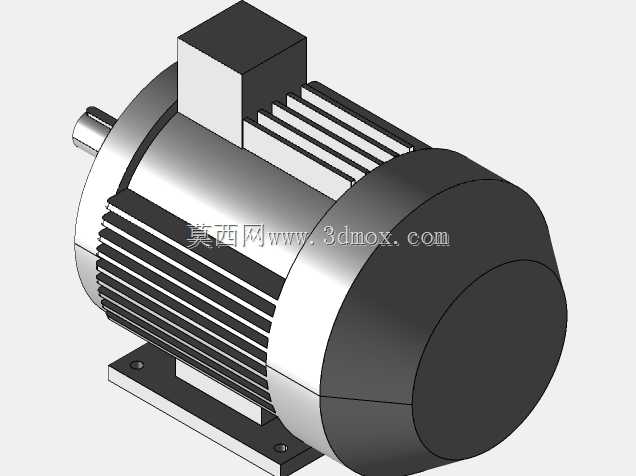

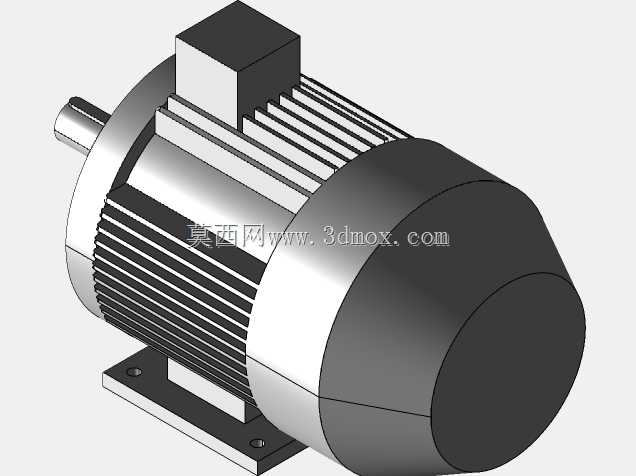

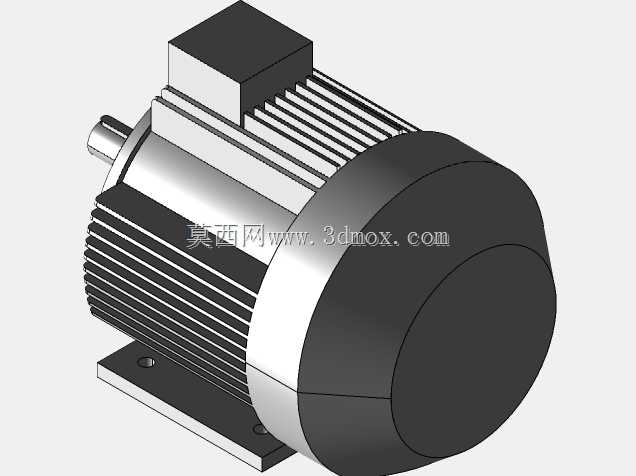

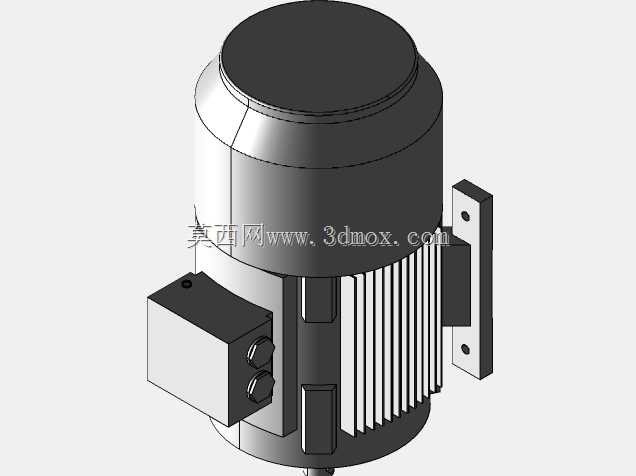

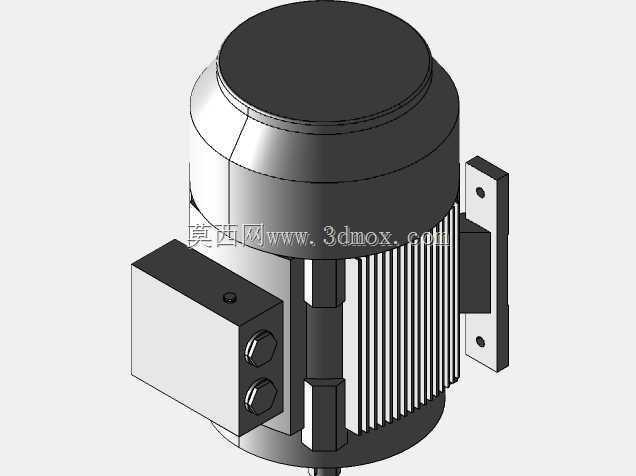

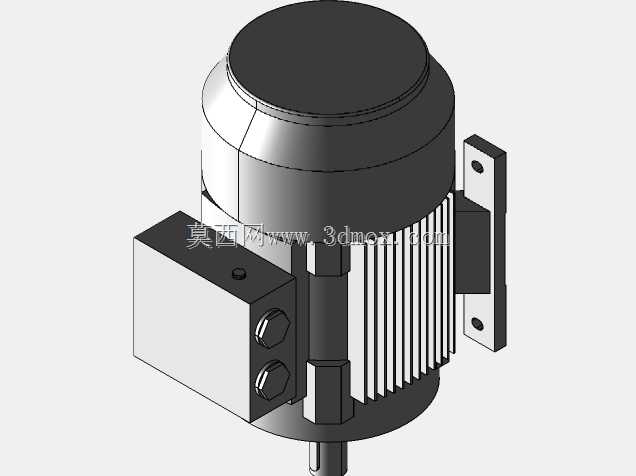

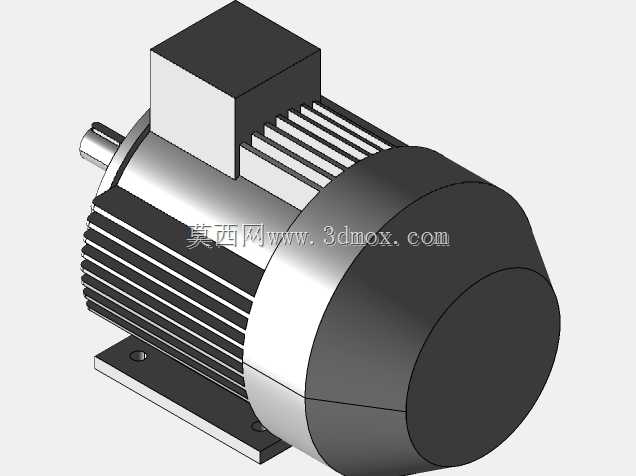

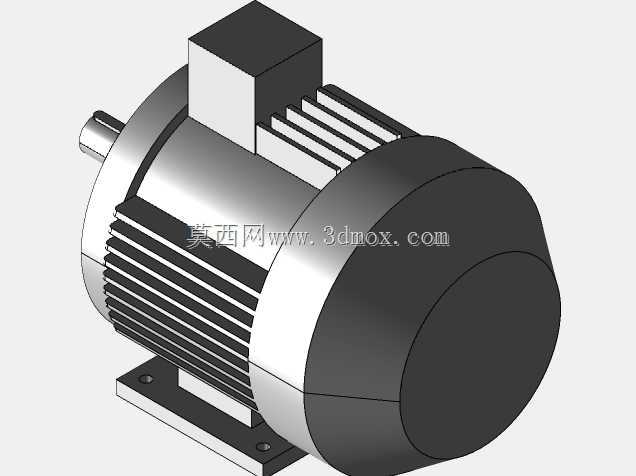

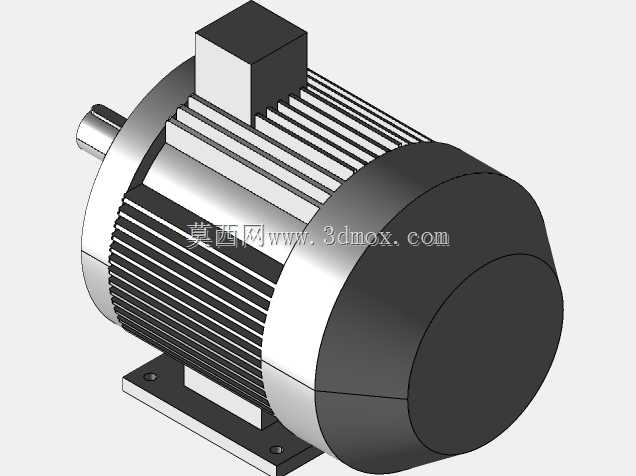

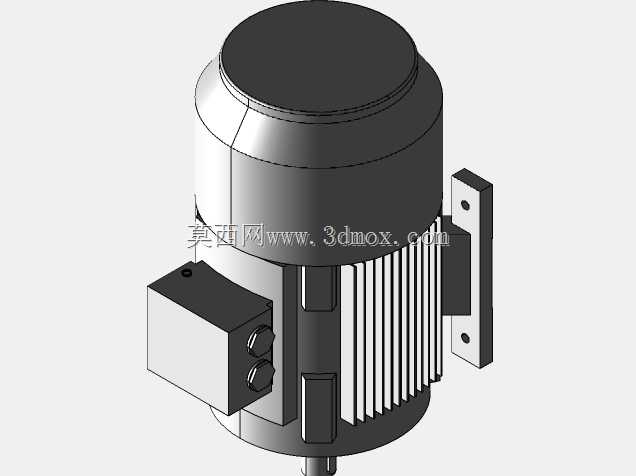

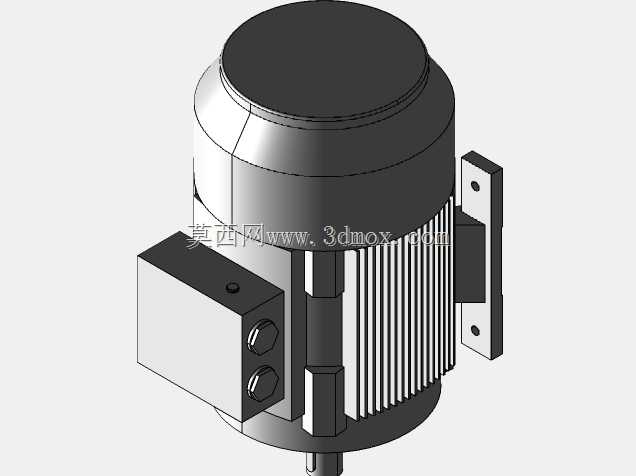

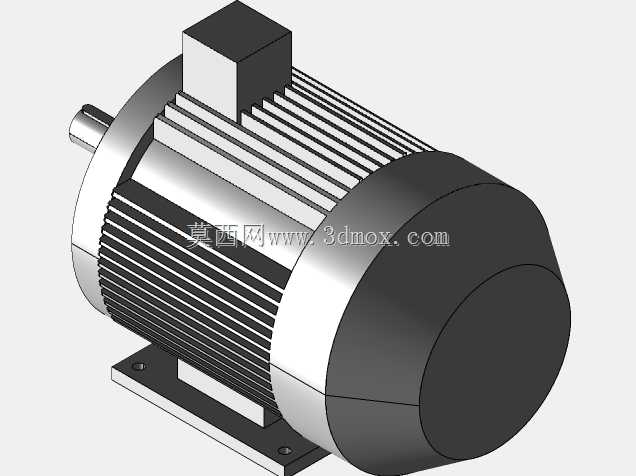

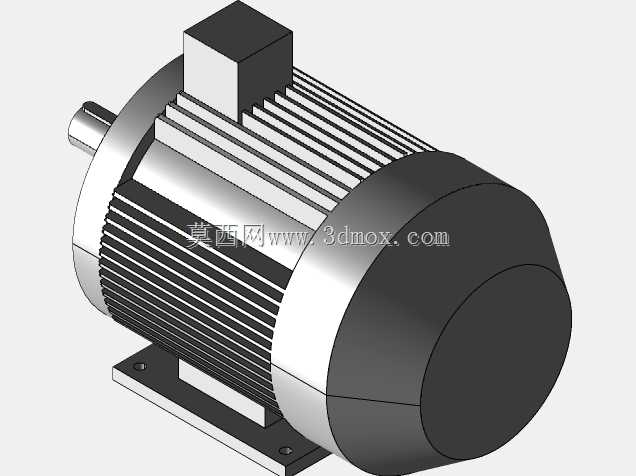

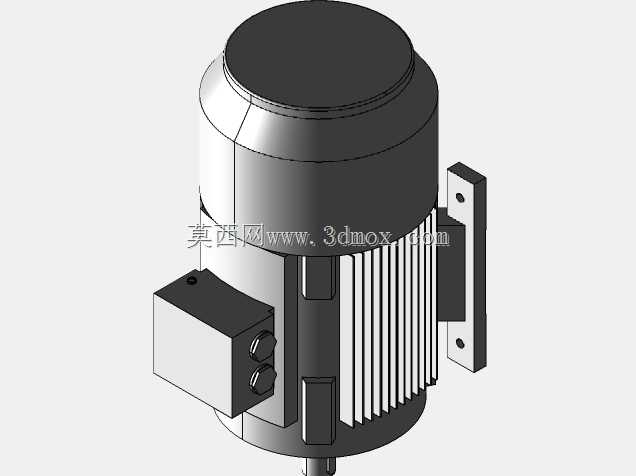

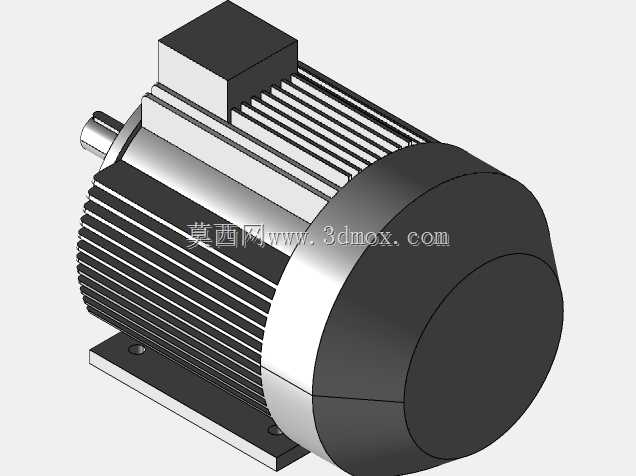

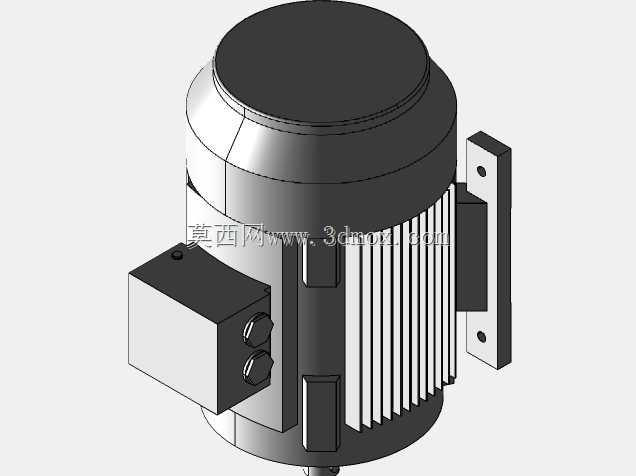

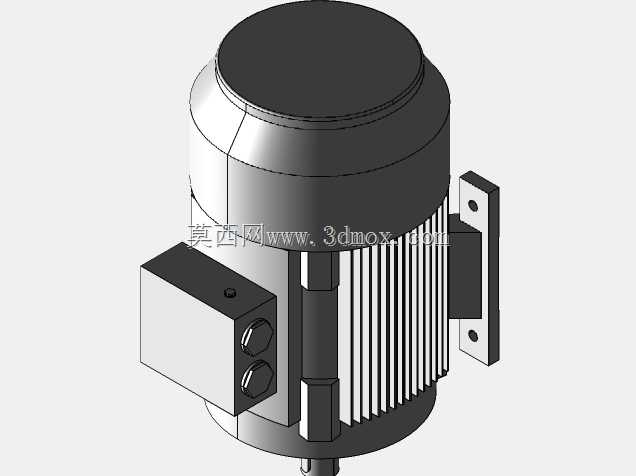

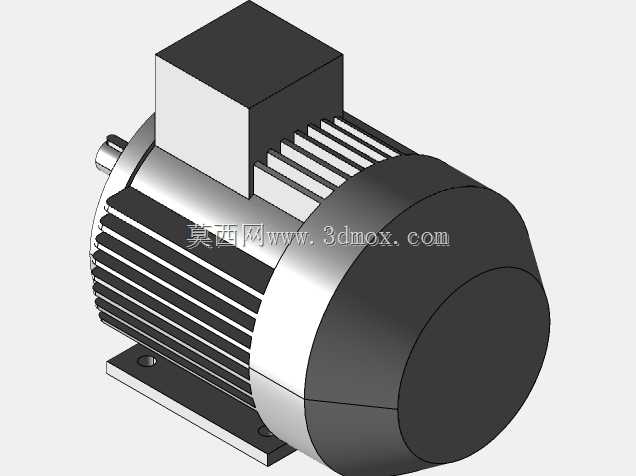

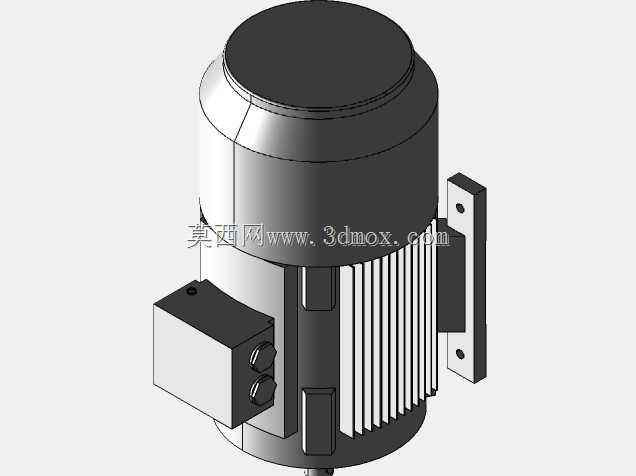

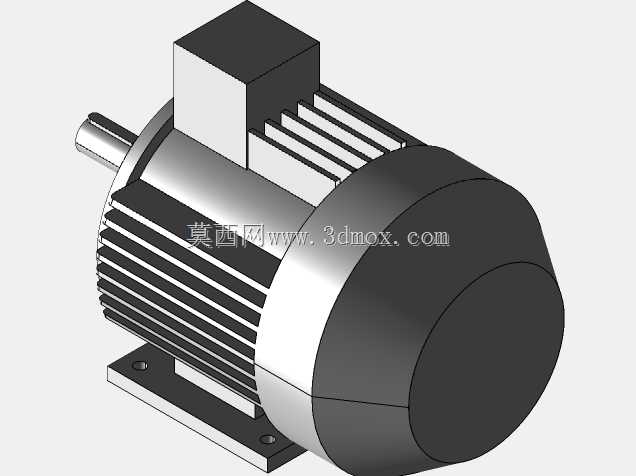

AIR系列三相异步电动机三维结构

　　做设备动力选型的时候，这类AIR系列异步电机是绕不开的通用动力单元，从常规的皮带输送线、小型物料提升设备，到机床辅机、风机水泵类负载，只要是对转速稳定性要求不算极端、需要持续输出额定扭矩的工况，都能见到它的应用场景。这次建模的时候最先敲定的是安装边界尺寸，底脚安装的孔位间距、轴伸直径与键槽尺寸、轴肩到安装面的距离，这些尺寸直接决定了后续配套设备的接口能不能匹配，要是这部分尺寸做偏了，后续做整机装配的时候就会出现电机装不上、联轴器对中偏差超差的问题，所以建模初期就把安装相关的基准面全部锁定，底脚的安装沉孔深度、孔边到机座侧壁的安全距离都按照实际量产的公差要求留了余量，避免实际加工安装时出现干涉。

　　从结构设计逻辑来看，机座部分采用的是带轴向散热筋的结构，这部分的筋条高度、间距、排布角度都是经过热仿真校核的，电机运行时定子产生的热量通过铁芯传导到机座，散热筋增大了和空气的接触面积，配合电机尾部自带的风叶随轴转动形成的轴向气流，能把运行温升控制在绝缘等级允许的范围内，建模的时候特意把散热筋的根部做了圆角过渡，一方面是实际铸造工艺的要求，避免铸件出现应力集中开裂的问题，另一方面也能减少气流掠过筋条时产生的风阻与涡流，提升散热效率。接线盒设置在机座顶部的位置，这个位置的选型考虑了现场布线的便利性，不管是电机卧式安装还是调整一定角度的安装姿态，顶部的接线盒都能方便操作人员打开盒盖完成接线，接线盒内部预留了足够的空间放置接线端子与接地端子，盒体和机座的结合面做了止口结构，能满足常规工业环境的防护要求，避免粉尘、溅水进入盒内影响电气安全。

　　端盖部分的设计兼顾了轴承室的定位精度与装配便利性，前端盖因为要承受轴伸端的径向负载，轴承室的壁厚做了加强，和机座的配合止口采用小间隙配合，装配时靠止口保证端盖和机座的同轴度，进而保证定转子之间的气隙均匀，避免出现扫膛的故障。输出轴的轴伸部分采用标准的圆柱形轴伸带键槽的结构，能适配标准的联轴器、皮带轮、链轮等传动部件，轴端预留了中心孔，既方便加工时的定位装夹，也能在需要的时候安装轴端挡圈固定传动件，防止传动件轴向窜动。

　　实际建模过程中，把所有的配合面都做了装配间隙的预留，比如轴承和轴承室的配合公差带、端盖止口和机座的配合公差带，都按照实际生产的公差要求做了偏移，避免三维模型里出现零对零的配合，导致后续导出工程图或者做装配仿真时出现干涉报错。另外机座表面的散热筋没有做等厚设计，而是从根部到顶部做了轻微的拔模斜度，这是完全贴合铝压铸或者铸铁铸造的工艺要求，实际生产的时候能方便脱模，减少铸件的拔模损伤。从应用适配性来说，这个结构的电机可以覆盖从零点几千瓦到十几千瓦的功率段，不同功率的机型只需要调整铁芯叠厚、轴径与安装底脚的尺寸，整体的结构框架可以通用，能大幅减少系列化设计的重复工作量，做设备选型的时候，只需要根据负载的扭矩、转速需求，匹配对应功率与极数的机型，就能直接调用这个三维模型完成整机的布局设计，不用从零开始绘制电机的外形与安装尺寸，能大幅缩短设备研发阶段的布局周期。
