航模用外转子无刷动力电机结构

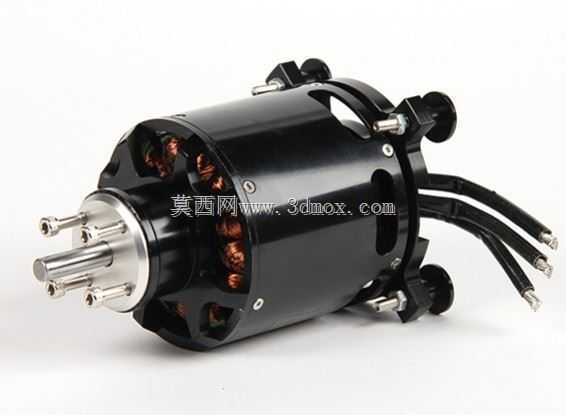

　　在航模动力系统选型与结构设计环节，外转子无刷电机的适配性直接决定了飞行平台的载荷能力与动态响应表现，这款适配50-80cc燃油发动机替代场景的外转子无刷动力单元，最初的设计出发点就是解决大级别固定翼航模从燃油动力改电时的安装匹配痛点——不少3D特技固定翼、运动类航模原本预留的燃油发动机安装位，对动力单元的安装孔距、轴伸长度、整体外径都有明确的边界限制，这款电机的底座安装孔位完全对应传统50-80cc航模汽油机的安装基准，不需要额外改装防火板就能直接完成螺栓固定，大幅降低了航模玩家改电的加工门槛。

　　从结构设计逻辑来看，外转子结构的选型本身就是为了适配大直径螺旋桨的低转速大扭矩输出需求，和内转子电机需要搭配减速组的方案不同，这款电机的转子外壳直接和螺旋桨安装座联动，省去了减速齿轮组的传动间隙与功率损耗，动力输出的线性度更适合3D特技飞行时的精准油门控制。端部的钟形结构配合后部的双轴承支撑布局，是针对大尺寸螺旋桨运转时的径向跳动做的强化设计——当搭配20英寸以上级别的螺旋桨做剧烈3D机动时，桨叶旋转产生的交变载荷会直接作用在输出轴上，双轴承的跨距布置可以有效分散轴系的受力，避免长时间飞行后出现轴弯、轴承旷量增大的问题，底座的加厚安装法兰也能抵消大油门急推时产生的反扭矩，防止安装位出现应力开裂。

　　散热结构的设计也完全贴合航模外场飞行的实际工况，电机外壳周向布置的长条形通风槽，配合转子旋转时产生的离心气流，可以在飞行过程中持续带走定子绕组产生的热量，即使是连续做满油门吊机、特技动作的工况下，绕组温升也能控制在合理区间，避免高温退磁影响动力输出的一致性。出线端采用的直排排线布局，也方便电调接线的整理，不会和底座安装螺栓、舵机走线产生干涉，安装时可以顺着防火板的走线槽直接将线缆引至设备舱，减少飞行时的风阻。

　　从安装边界来看，这款电机的输出轴长度、轴径完全匹配市面上主流的大级别航模螺旋桨桨夹，不需要额外更换轴套或者定制桨夹，底座的四个安装支脚做了下沉式的螺栓避让设计，使用标准内六角螺栓就能完成固定，螺栓头不会突出支脚表面影响安装平整度。整体的重量控制也经过了多轮迭代，在保证结构强度的前提下，外壳采用轻量化的高强度铝合金材质加工，既满足了飞行时的减重需求，也能承受降落时可能产生的轻微磕碰，不会像薄壁结构那样容易出现变形。

　　在实际应用场景中，这款电机除了适配大级别3D固定翼航模之外，也可以用于大型航模像真机、垂直起降固定翼的动力单元，甚至部分重载多旋翼无人机的动力改装也能适配，只要安装孔距、轴系负载、电流参数匹配，就能直接替换原有动力单元。结构设计上没有多余的冗余部件，所有的结构特征都是围绕航模飞行时的实际受力、安装、散热需求做的针对性设计，比如转子外壳上的减重槽，并不是单纯为了外观做的装饰，而是在保证转子结构强度的前提下，尽可能降低旋转部分的转动惯量，让油门响应更跟手，做特技动作时的动力随动性更好。

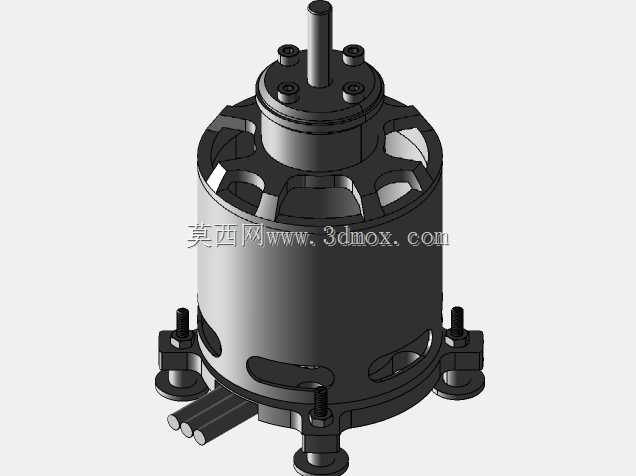

　　对于三维结构设计从业者来说，这款电机的建模逻辑也有不少可参考的点：比如安装基准的统一，所有的安装孔位、轴系中心、安装面的平面度公差都围绕同一个设计基准展开，避免装配时出现干涉；轴承位的配合公差选择，既要保证轴承安装时不会过紧导致转动卡滞，也要防止过松出现跑外圈的问题；出线槽的位置避让，要考虑实际装配时线缆的弯曲半径，避免线缆被外壳夹破造成短路。这些细节都是实际工程应用中需要反复打磨的部分，不是单纯画个外形就能满足使用需求，每一处结构特征都对应着实际使用中的具体痛点解决。
