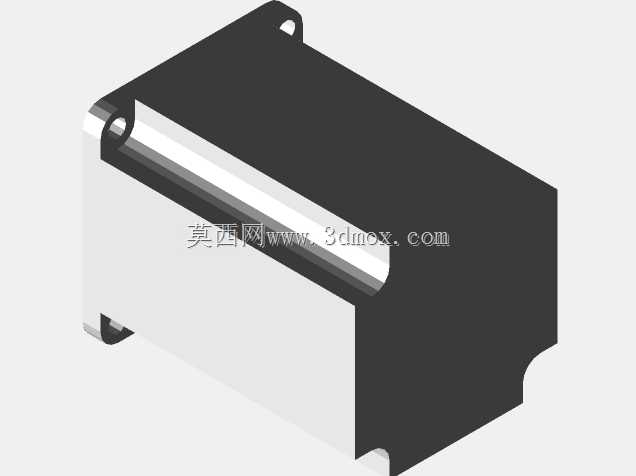

NEMA23规格3A两相步进电机结构

　　在自动化产线改造、小型数控设备搭建以及非标工装设计的过程里，步进电机几乎是点位控制场景里最先被纳入选型清单的执行元件。这套NEMA23规格的3A步进电机三维结构，还原的正是工业现场应用覆盖面极广的57系列两相混合式步进电机的典型形态，建模过程中没有刻意做外观美化，所有轮廓、安装位、轴伸特征都围绕实际装配需求展开，能直接给布局阶段的干涉校验提供可靠参照。

　　从实际使用场景来看，这类电机常出现在桌面数控雕刻机的进给轴、小型皮带输送机的驱动端、3D打印设备的运动模组、自动贴标工位的送料机构以及包装设备的分度转盘上。区别于伺服电机的闭环控制逻辑，步进电机依靠脉冲信号完成角位移输出，在低速大扭矩、点位重复定位、不需要超高转速连续运行的工况下，它不需要搭配复杂的编码器反馈链路，控制成本更低，调试门槛也更适配中小设备的开发节奏。3A的绕组电流参数对应常规的中扭矩输出区间，搭配对应的步进驱动器时，能在几百转每分的转速区间内保持稳定的力矩输出，避免丢步问题。

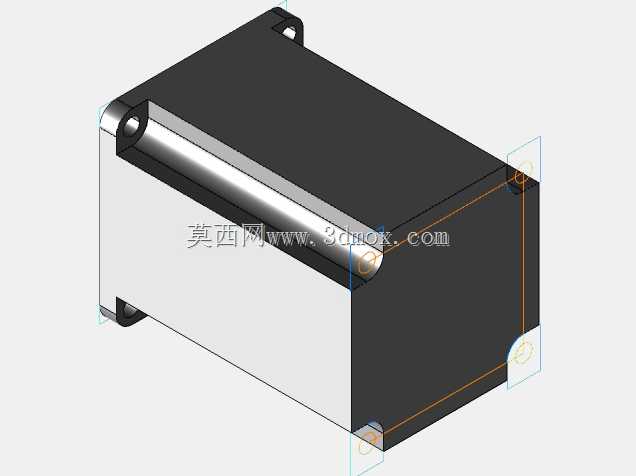

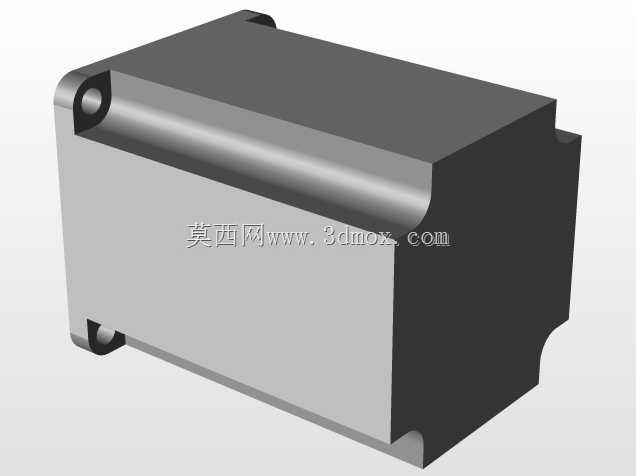

　　建模时首先锚定的是NEMA23标准的安装边界，这也是行业里通用的互换性基础：电机前端面的安装法兰为标准方形轮廓，四个安装孔的孔位分布完全遵循NEMA23的规范，孔中心距保持57.15毫米的标准尺寸，安装孔为贯通式设计，适配M5规格的紧固螺钉，不管是直接锁固在设备墙板上，还是搭配电机安装座、同步轮支架使用，都能和市面上同规格的传动配件直接适配，不需要额外修改安装孔位。电机主体的横截面为方形，机身侧面的平直轮廓既方便在布局时对齐设备的安装基准面，也能适配常见的电机固定夹、抱紧座，在空间紧凑的工位里可以直接靠侧面定位锁紧，不需要额外预留法兰盘的装配空间。

　　轴伸部分的设计完全贴合实际传动需求，输出轴为圆柱形光轴，轴端加工有标准的D型切边平面，这个细节是很多简化模型容易遗漏的结构：D型平面的作用是和同步轮、联轴器的紧定螺钉配合，当紧定螺钉顶在切边平面上时，能彻底避免传动过程中轴和轮体之间出现相对打滑，保证脉冲指令传递的角位移完全输出到负载端。轴伸的长度、直径都按照57系列步进电机的通用尺寸绘制，搭配弹性联轴器时可以直接和滚珠丝杠、梯形丝杠的轴端对接，搭配同步带轮时也能匹配标准的齿形带轮内孔规格，不需要二次修整轴体。

　　机身尾部的出线位置做了符合实物的还原，绕组引出线从后端盖的侧方引出，建模时预留了线缆的弯折空间，在做整机布线布局时，可以直接参照这个出线位置规划走线槽的走向，避免出现电机安装后线缆被机身和墙板挤压、或者随电机运动反复弯折的问题。电机前后两端的端盖和机身主体的配合台阶也做了分层处理，端盖边缘的定位凸台和机身壳体的凹槽对应，还原了实际生产里端盖压装定位的装配关系，端盖上的轴承室轮廓也按照标准深沟球轴承的安装尺寸预留，能直观呈现转子支撑的内部布局逻辑。

　　外形尺寸层面，整机的轴向长度按照3A电流对应的常规机身长度绘制，方形机身的外轮廓尺寸和NEMA23标准完全匹配，在做设备布局时，可以直接把模型导入装配体，校验电机和周围钣金护罩、传动轮、走线架的间隙：比如在设计雕刻机的X轴拖板时，把电机模型放置在拖板端部，就能直观确认电机尾部会不会和机床的龙门横梁发生碰撞，电机侧面和护罩之间需要预留多少散热间隙，输出轴搭配联轴器之后，丝杠的支撑座应该布置在什么位置才能让整个传动链的同轴度满足要求。

　　结构设计思路上，整个模型没有加入多余的装饰特征，所有几何元素都服务于装配和选型：前端法兰的安装孔做了沉台示意，对应实际安装时螺钉头的容纳空间；机身外壳的散热轮廓做了简化的平直处理，既保留了方形壳体的外形特征，也避免了过多细碎特征干扰装配体的运行流畅度；后端盖的轮廓和前端法兰形成对称的方形结构，方便在做双向安装布局时快速判断适配性。对于需要做电机选型的工程师来说，把这个模型放入装配环境后，可以直接模拟不同安装方向下的空间占用：比如电机竖直向上安装时，输出轴连接凸轮分割器，机身的外轮廓会不会和下方的料仓发生干涉；电机水平侧装时，引出线的朝向是否方便对接驱动器的线缆，这些布局阶段的验证工作，都可以依托这个精准的三维模型提前完成，减少后期加工装配时出现尺寸不匹配的返工问题。
