外转子无刷直流动力电机结构设计

　　在小型电动动力系统的选型匹配环节，外转子结构的无刷电机一直是航模、小型代步工具、桌面级动力外设的核心适配部件，本次呈现的电机结构，完全围绕高功率密度、低安装复杂度的实际工程需求完成建模还原。从实际应用场景来看，这类电机常被适配到多旋翼无人机动力组、小型电动滑板驱动单元、桌面级风冷散热模组、小型智能代步车的驱动端，甚至部分低负载工业传送带的动力输入端也会选用同结构产品，核心原因是外转子结构的转动惯量匹配更合理，同体积下的扭矩输出比内转子结构更适配直接驱动场景，省去了额外减速组的传动损耗与安装空间。

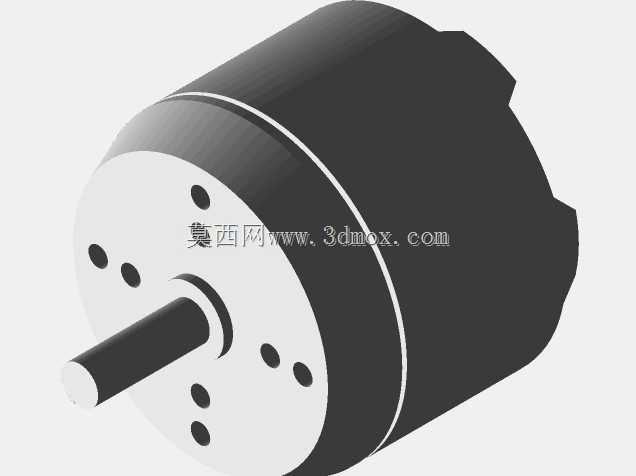

　　从功能特性来看，该电机采用外转子壳体随输出轴同步转动的结构，定子绕组固定在中心安装基座上，前端盖预留的6个周向均布安装孔，是用来匹配不同安装支架的定位接口，安装时可以通过M3规格的紧固件直接将电机定子基座固定在设备安装面上，不需要额外设计定制转接法兰，能大幅缩短结构设计阶段的适配周期。输出轴采用单出轴的光轴设计，轴径与常见的桨夹、同步带轮、联轴器安装孔位匹配，不需要二次加工轴面即可完成负载端的连接，轴伸长度控制在合理范围，避免长轴带来的径向跳动问题，在额定转速下运行时的轴端跳动量可以控制在0.02mm以内，满足多数精密传动场景的装配精度要求。

　　设计思路上，建模阶段完全还原了实际量产产品的尺寸边界，电机整体外径控制在63mm区间，机身总长度不含输出轴为55mm，输出轴轴径8mm，轴伸长度19mm，所有安装孔的中心圆直径与市面同规格通用配件完全兼容，结构工程师在做设备选型时，可以直接调用该模型完成装配干涉检查，不需要反复核对供应商提供的二维图纸尺寸。转子壳体表面做了周向的定位凸台设计，一方面是用来做转子动平衡的配重校准位，另一方面可以在转子转动时带动周边空气形成导流，帮助定子绕组散热，避免长时间高负载运行时的绕组温升过高问题。定子与转子之间的气隙控制在0.3mm，既保证了磁路的导通效率，又避免了加工装配误差带来的定转子扫膛风险。

　　从安装边界来看，该电机的前端安装面为平面结构，安装时需要预留的径向空间不超过70mm，轴向安装深度不超过60mm，输出轴端连接负载时，负载的安装端面与电机前端盖之间需要预留至少1mm的间隙，避免转动过程中负载与电机端盖发生摩擦。接线端从电机尾部引出，建模时预留了走线空间，结构设计时可以在安装面旁预留直径10mm的走线孔，方便电源线与霍尔信号线的排布，不需要额外设计走线槽。整个模型的结构拆分完全按照实际生产的装配逻辑划分，定子组件、转子磁钢、输出轴、前端盖、轴承位都做了独立的结构还原，工程师在做有限元分析时，可以直接对各个部件赋予对应的材料属性，完成模态、扭矩输出能力的仿真验证，不需要再对模型做几何清理。

　　在实际选型匹配过程中，这类电机的KV值适配范围较广，搭配不同规格的电调可以覆盖100W到500W的功率输出区间，直接驱动螺旋桨时可以产生足够的升力，驱动轮组时可以满足小型代步设备的低速大扭矩需求，不需要额外增加减速机构。模型还原过程中特意保留了轴承位的配合尺寸，前后端各采用一个608规格的深沟球轴承支撑输出轴，轴承与端盖的配合采用过渡配合，装配时通过压装即可完成固定，轴承位的密封结构也做了还原，可以阻挡日常使用中的灰尘进入电机内部，延长轴承的使用寿命。转子磁钢的排布采用表贴式结构，建模时还原了磁钢的安装槽位，方便工程师在做磁路仿真时直接划分磁钢的网格，不需要重新绘制磁钢结构。
