大功率无刷直流控制器结构设计方案

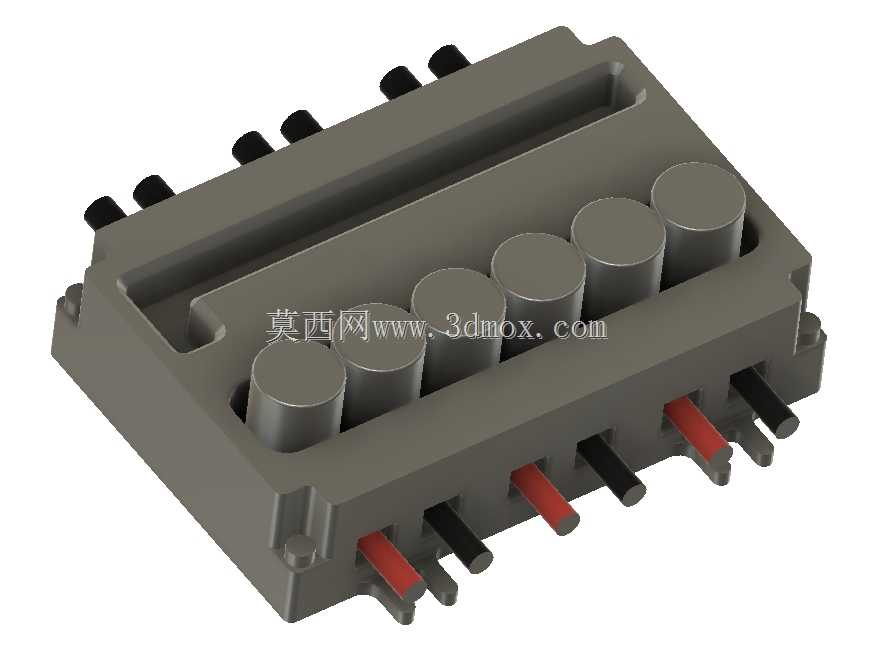

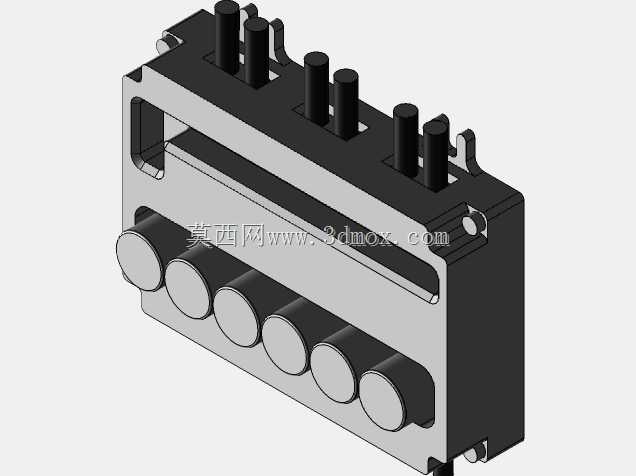

　　这款无刷直流控制器的结构设计，首先围绕高功率工况下的散热与安装适配展开，从三维结构能看到整体采用长方体集成式布局，主体外壳做了分层结构设计，上层预留功率管安装凸台，对应六组功率输出端子的排布位置，端子采用圆柱凸起式设计，每两个端子为一组对应无刷电机的三相输出回路，端子间距做了安全爬电距离预留，避免高电压大电流工况下出现拉弧击穿问题。下层区域是电容组安装位，六颗圆柱电解电容沿壳体长边一字排开，电容端部突出壳体下表面，既可以利用壳体下方的空气流通间隙辅助散热，也能在安装时通过电容端部与安装面的接触形成辅助缓冲，抵消设备运行时的振动冲击。

　　从实际应用场景来看，这类控制器主要适配电动滑板、大功率航模、小型电动代步车、工业级无刷动力模组等场景，结构设计上充分考虑了不同安装场景的边界限制：壳体侧边做了内凹式安装挂耳，挂耳上预留的安装孔位可以适配M3规格的固定螺丝，安装时不需要额外增加转接支架，直接通过挂耳就能将控制器固定在设备的安装平面上，整体安装占用的平面尺寸控制在紧凑范围内，不会过多占用设备内部的布线与其他部件安装空间。壳体侧面还做了内凹式走线槽位，信号输入线与动力输出线可以沿着槽位排布，避免线束与设备内部其他运动部件发生干涉。

　　设计思路上优先兼顾了功率密度与可维护性，外壳采用上下扣合的装配结构，没有采用一体化灌封的封闭设计，后期如果出现功率管损坏或者电容鼓包的问题，可以直接拆开外壳更换故障元件，不需要整体报废控制器。上层的功率管安装面做了平整化处理，装配时可以直接在功率管与壳体之间垫导热硅胶片，将功率管工作时产生的热量直接传导到金属外壳上，通过外壳整体向外散发热量，不需要额外加装散热风扇就能满足持续大电流输出的散热需求，这种被动散热的结构设计也减少了活动部件，提升了控制器在多尘、振动工况下的运行可靠性。

　　从安装边界来看，控制器整体高度方向的尺寸做了严格控制，上层的信号端子凸起高度与下层电容的凸起高度做了对称设计，安装时不管是正装还是反装都能保证足够的安全间隙，信号端子采用两列排布，每列三个端子的布局对应霍尔信号、电源信号、油门信号的接线定义，端子之间的隔板做了加高处理，避免接线时不同信号的导线误碰造成短路。壳体边角处都做了圆角过渡处理，没有尖锐的棱角，在设备内部装配时不会刮伤其他部件的线束外皮，也能减少装配过程中对操作人员的划伤风险。

　　实际选型使用时，这款结构的控制器可以适配额定电压范围内的多规格外转子、内转子无刷电机，结构上的功率回路走线做了等长设计，从功率管到输出端子的铜排路径长度一致，能减少大电流工况下的回路电感差异，避免三相输出不平衡导致的电机抖动问题。电容组的排布位置靠近功率管的电源输入引脚，能最大限度滤除电源回路的纹波，减少功率开关动作时对信号回路的电磁干扰，壳体上预留的卡扣结构可以直接固定内部的PCB板，不需要额外打螺丝固定，减少了装配工序，也避免螺丝松动脱落造成内部短路的隐患。
