57机座混合式步进电机是中小型自动化设备中使用频率很高的一类开环执行元件,常见于桌面数控设备、点胶与送料机构、小型包装线、检测工装、3D打印平台、雕刻进给轴以及教学实验台。它的核心作用是把控制器发出的脉冲信号转换为固定步距角的轴端转动,在没有闭环反馈的情况下,也能依靠驱动器细分设置获得较稳定的定位动作。对于结构工程师而言,这类电机并不是单纯按扭矩选型,还要同时校核安装法兰、轴伸长度、轴径配合、出线空间、散热边界以及与同步轮、联轴器、丝杠支座之间的同轴关系。

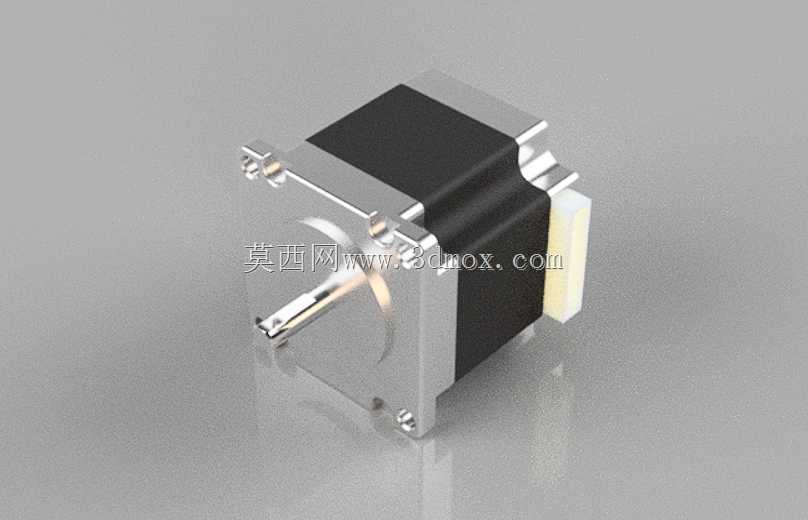

从外形上看,该电机采用方形机座,前端为金属安装法兰,四角布置安装孔,中心伸出圆柱形输出轴。方形壳体有利于在密集设备布局中贴靠安装板,也便于以法兰面作为定位基准。前端法兰与安装板贴合后,电机轴线相对板面的垂直度主要由加工面和装配面保证,因此在设计连接板时,不应把受力全部寄托在螺钉预紧上,而要让法兰止口或定位孔承担径向定位,螺钉只负责压紧。若电机直接驱动滚珠丝杠,电机轴与丝杠之间宜采用弹性联轴器补偿少量偏心;若通过同步带传递动力,则要控制带轮张紧方向,避免侧向力长期作用在电机前轴承上。
混合式步进电机的内部结构兼顾反应式与永磁式特点,定子绕组接收按序切换的电流,转子在齿槽磁场作用下逐步进给。它在低速段可以输出较大保持转矩,适合频繁启停、短距离定位和多轴协同动作;但随着转速升高,绕组电感限制电流建立,输出转矩会明显下降。因此在机构设计时,不宜把步进电机当作高速连续运转电机使用,更合理的方式是通过丝杠、同步带或减速机构把负载转速降到合适区间,同时折算负载惯量和摩擦转矩。对于水平进给轴,需要重点核算工作台重量、导轨摩擦、丝杠导程和加减速过程中的惯性转矩;对于垂直升降轴,则必须考虑断电后负载下滑风险,通常要在机构中加入抱闸、配重、自锁丝杠或防坠结构。
轴伸区域是建模和装配时最容易被忽略的边界。电机轴通常用于安装联轴器、同步轮或小齿轮,配合件需要设置顶丝、夹紧缝或平键连接。若只在三维模型中画出轴而不表达真实装配长度,后续很容易出现联轴器顶丝压在轴端倒角上、带轮与法兰干涉、传感器码盘无法固定等问题。设计轴上零件时,应让配合长度覆盖轴的有效圆柱段,并保留拆装空间;轴端不要直接顶死被连接件底部,以免形成额外轴向载荷。电机后侧的出线端同样需要预留弯曲半径,插头和线缆在设备拖链中随轴运动时,不能被张紧或反复折到根部。
热管理也是步进电机应用中的现实问题。为了获得足够转矩,驱动器常给绕组提供较高电流,电机在锁止和低速运行时会持续发热。金属机壳表面承担散热作用,安装板若采用铝板并具有足够面积,也能辅助导热。结构布置时,不建议把电机紧贴热敏传感器、塑料件或精密导轨防护罩;若设备封闭在机柜内,应考虑自然对流通道或风扇。选型时不能只看标称保持扭矩,还要结合驱动器电流、细分方式、加减速曲线和实际占空比评估温升。

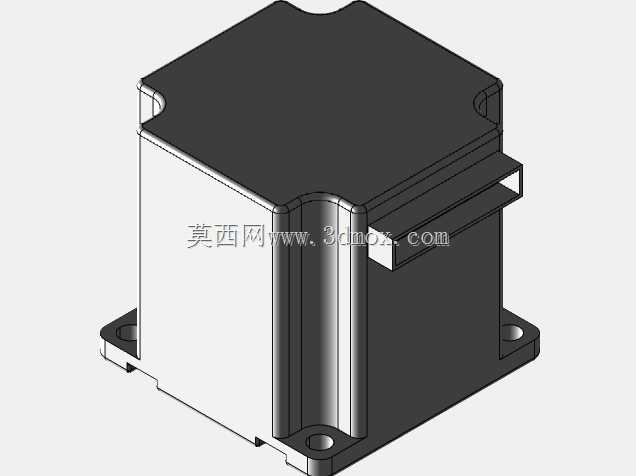

在三维建模阶段,电机外形可以按成品件建立简化但准确的装配模型:方形机身、前端法兰、输出轴、后端盖和接线部位都应保留,安装孔位置、法兰厚度、轴径、轴长和机身总长属于必须准确的尺寸边界。外壳上的细微倒角、铭牌纹理和内部绕组可以适度简化,因为设备总装时更关注干涉检查、连接关系和维护空间。把电机作为标准动力元件纳入机构后,工程师还应同步考虑驱动器安装、线缆走线、限位开关位置以及手动盘车空间。这样建立出来的模型不仅用于外观展示,更能直接支撑进给轴布局、支架设计和自动化设备的装配验证。
