弧形矩阵式楼梯踏步底部支撑结构

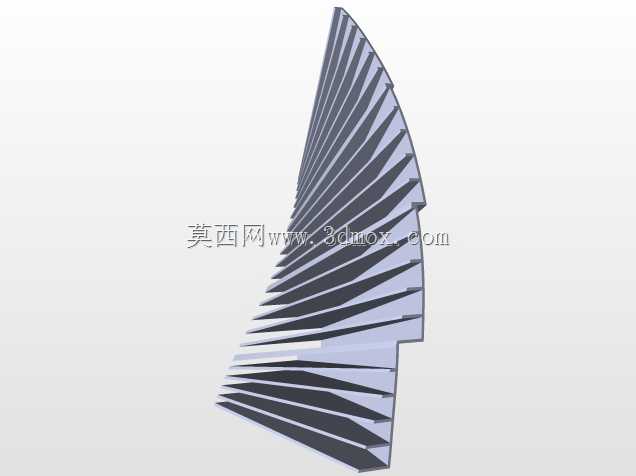

　　这套结构呈现的是一组沿弧形轨迹排布的楼梯踏步底部矩阵，整体轮廓为扇形曲面，踏步板由内向外呈放射状逐层展开，形成富有韵律的矩阵式排列。从工程视角看，它对应的是建筑室内弧形楼梯或旋转楼梯的底部承重与造型一体化构件，常见于商业空间、展厅、酒店大堂、LOFT夹层以及追求视觉表现力的公共建筑中。

　　弧形楼梯与直跑楼梯最大的差异在于踏步并非平行布置，而是绕某一虚拟圆心旋转，每一级踏步的内外侧长度、悬挑距离和受力方向都在连续变化。该矩阵结构把每一块踏步板作为独立单元，沿弧线等角度或等弧距排列，板与板之间保留均匀间隙，既减轻了整体自重，又让底部形成通透的格栅视觉效果。光线穿过踏步间隙时会在地面投射出渐变阴影，这也是这类矩阵式楼梯在展示空间中被频繁采用的原因。

　　从受力逻辑分析，弧形楼梯的踏步通常内侧靠近圆心处受力集中、外侧悬挑较大，因此踏步板多采用变截面设计：靠近内侧支撑梁的位置板厚或肋高较大，向外逐渐收薄，以控制悬挑端挠度。模型中每片踏步呈现明显的楔形与折边形态，边缘带有上翻或下翻的加强折边，这种折边相当于给薄板增加了截面惯性矩，在不显著增加用料的前提下提升抗弯刚度，是薄板金属楼梯、钢板楼梯常用的构造手法。

　　设计这类结构时，首先要确定的是楼梯的旋转圆心、内径与外径。内径决定内侧通行的舒适度，过窄会导致内侧踏步踏面深度不足、行人拥挤；外径则决定整体占地边界，需要与建筑预留的楼梯洞口对齐。踏步数量由层高和踏步高决定，一般踏步高控制在150至180毫米之间，踏面在行人主要落脚的中部行走线处深度不小于280毫米。矩阵排布时，相邻踏步沿圆弧的转角需要均匀分配，避免出现某一级踏步突然变宽或变窄，破坏行走节奏。

　　安装边界方面，弧形楼梯的踏步矩阵通常内侧固定于弧形中心梁、曲梁或中心柱上，外侧则可悬空、搭在弧形边梁上，或通过拉杆、吊件与上层结构连接。模型呈现的是底部视角，可以看到踏步下缘整齐排列的形态，实际工程中内侧往往需要一段与弧线贴合的弧形主梁作为主要承重件，踏步板通过焊接、螺栓或预埋件与主梁连接；外侧若为开放式悬挑，则需对最外侧挠度进行校核，必要时在踏步间加设横向联系杆或外侧弧形封边梁，形成空间桁架效应，整体协同受力。

　　建模思路上，这类矩阵结构适合用参数化方式实现：先绘制楼梯的平面弧形中心线与内外边界，确定单块踏步的平面轮廓为扇形环切片，再通过阵列或沿曲线复制的方式，按转角逐级生成踏步实体；每块踏步的折边、加强肋可通过钣金法兰或拉伸切除完成。由于弧形阵列中每块踏步的空间姿态都随切线方向旋转，建模时需注意基准面随弧线法线方向变化，保证所有踏步板面保持水平、折边方向一致。模型中踏步末端呈现的阶梯状收头，对应楼梯起步或收口位置与平台、地面的衔接构造，实际设计时需在该处预留与预埋件或平台梁连接的接口。

　　材料选型上，这类矩阵踏步常见于钢板焊接楼梯，踏步板厚度根据悬挑跨度选取，一般外侧悬挑较大时采用4至8毫米钢板配合折边加强，表面再铺设木踏板、石材或防滑面层；也有采用铝合金、不锈钢或工程复合材料的方案。底部矩阵结构外露时，对焊缝打磨、表面喷涂和板件一致性要求较高，因为任何一块踏步角度或间距的偏差，在弧形排列中都会被视觉放大。

　　使用场景上，该结构既可作为实际弧形钢楼梯的承重骨架参考，也可为建筑装饰中的造型楼梯、展厅装置、双跑弧形梯的底部包板设计提供几何依据。结构工程师在选型时需结合层高、洞口半径、人流荷载确定内外梁布置方式；建模人员则可在此基础上补充扶手、栏杆、立柱和平台连接段，形成完整的楼梯装配体。整体而言，这套矩阵结构把弧形楼梯连续变化的几何关系拆解为规则排列的单元，既满足承重与通行功能，又通过重复韵律实现了建筑造型上的秩序感。
