矩形百叶通风窗三维结构设计

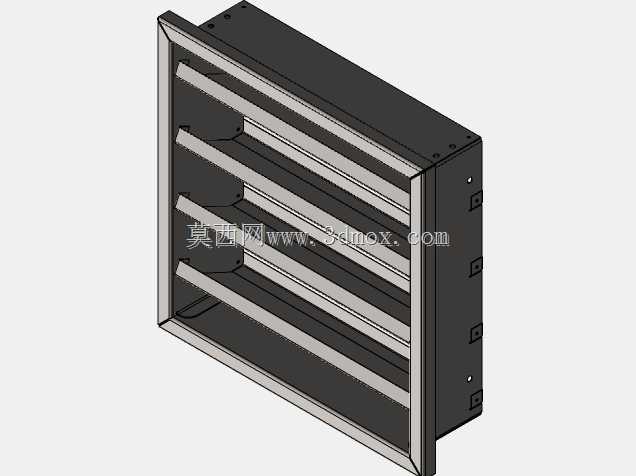

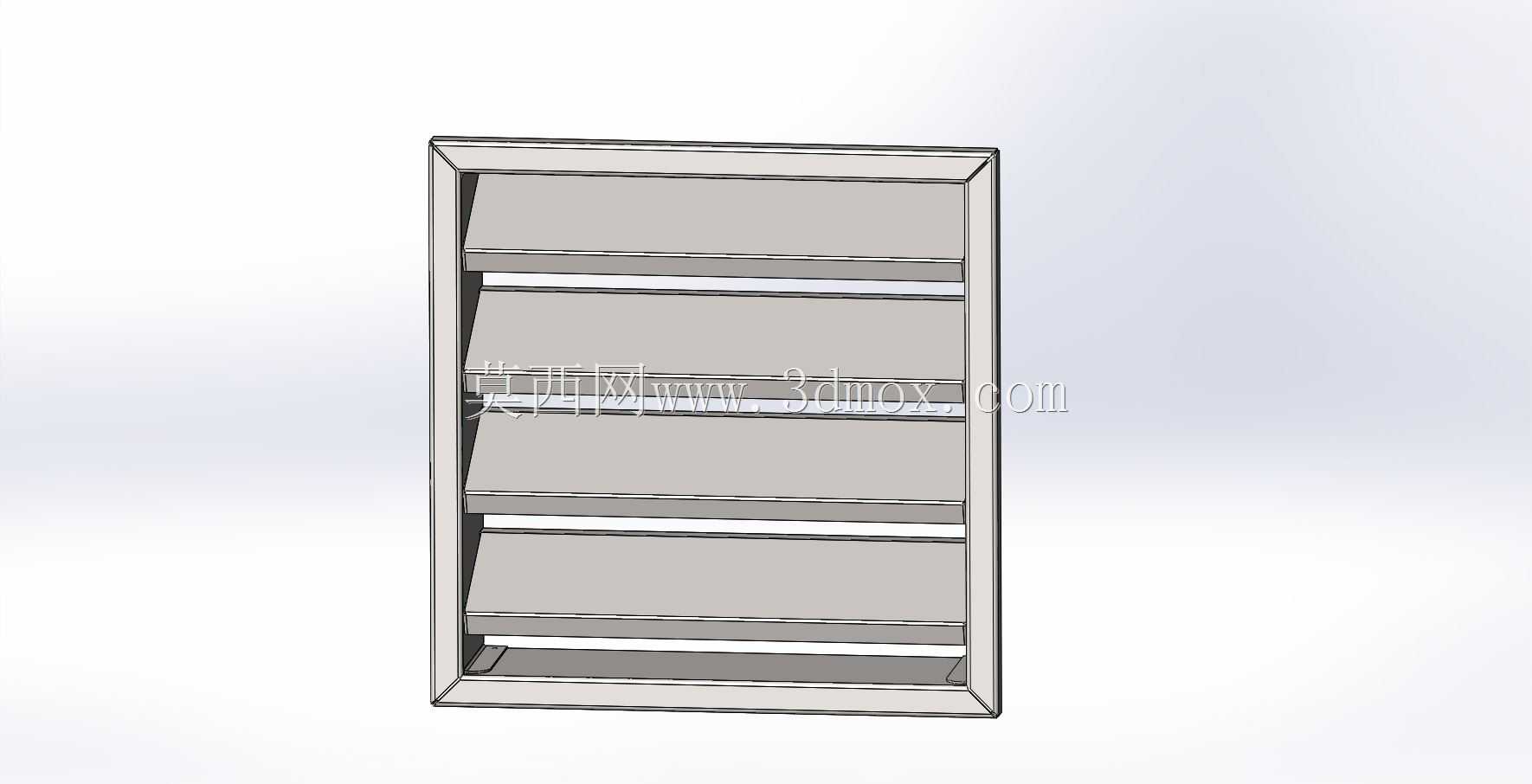

　　该构件为矩形外框配合多层倾斜叶片组成的百叶式通风结构，常见于厂房外墙通风口、设备柜体散热面、空压站围护结构、发电机组罩壳以及需要气流通过但阻挡雨水和杂物进入的场合。模型整体采用规则长方体边界，外框由四周折边或型材式边框围合，内部叶片按等间距平行布置，叶片前缘和后缘在竖直方向形成重叠投影，使外部视线不能直线穿透，同时雨滴在撞击叶片后可沿斜面汇集并向下排出。

　　从实际使用角度看，这类百叶窗并不是单纯的装饰件，而是建筑通风系统和设备防护结构中的功能部件。其核心作用是在保证空气流通面积的前提下，降低雨水、飞溅水、落叶、絮状物和较大颗粒异物进入室内或设备舱的概率。对于工业厂房，百叶窗常安装在墙面下部、上部或屋面侧墙，与排风机、自然通风井、散热风道配合使用；对于机械设备，百叶窗可作为防护罩壳的进风面或排风面，使电机、液压站、电控柜等热源获得持续冷却气流。设计时需要同时考虑通风阻力、防雨性能、结构刚度、安装方式以及后期清洁维护。

　　结构上，外框承担安装定位和叶片固定的作用。框体四边应具有足够宽度，以便通过螺栓、铆钉、自攻钉或焊接方式与墙体预埋框、设备骨架、门板加强梁连接。若用于外墙，框体背后通常还需设置防虫网、过滤棉或挡水板，安装边界要预留密封胶条和压条空间；若用于设备罩壳，则要关注框体与钣金门板之间的搭接尺寸，避免叶片转动或装配后与内部风扇、线缆、管路发生干涉。模型中叶片呈长条平板状，沿宽度方向倾斜，相邻叶片之间保留稳定间隙。该间隙直接影响净通风面积，间隙过大时防雨和遮挡效果下降，间隙过小时风阻增加，并容易被灰尘纤维堵塞。

　　叶片的倾角是此类结构设计的关键参数。工程上通常需要在防雨能力和通风效率之间取平衡：叶片越接近水平，气流通过路径越短，但雨水更容易随气流卷入；叶片倾角增大后，挡水和导流效果增强，但有效开口高度减小，压损上升。多层叶片上下重叠可以形成曲折流道，空气进入后发生转向，水滴因惯性较大而撞击叶片表面，随后在重力作用下沿叶片流向底部。底部边框应考虑排水构造，若完全封闭，进入框内的积水可能反溢到室内，因此实际产品常在下框设置滴水檐、排水孔或与外部连通的排水槽。

　　从建模思路看，该类零件适合采用钣金折弯与装配约束结合的方式完成。外框可拆分为左右竖框、上下横框以及背部加强件，叶片可作为统一规格的重复零件，通过线性阵列或多实体复制保持间距一致。这样做的好处是，当窗口宽度、高度或通风量要求变化时，只需调整外框尺寸和叶片数量，即可快速派生不同规格。叶片两端与竖框连接位置需要明确折边、卡槽、焊点或铆钉孔，若仅在三维中表现为接触而没有真实连接特征，后续出工程图时会缺少制造依据。对于薄板结构，还应检查叶片长边在风压作用下的挠曲，宽厚比过大时可在叶片端部增加卡扣点或中间加强筋。

　　外形尺寸方面，矩形窗口的安装边界主要由外框总宽、总高、框体深度和法兰边宽度决定。嵌入墙体时，土建洞口应略大于外框外形并保留调整间隙；外挂安装时，背部法兰需要覆盖洞口边缘并承担密封面。设备罩壳上使用时，开孔尺寸通常按内框净空考虑，外框法兰覆盖在钣金面板外侧，螺栓孔布置在四角及长边间隔位置，以保证密封压紧均匀。若窗口面积较大，竖框和横框应提高板厚或增加弯折边，防止运输和安装过程中产生扭曲。

　　在通风系统匹配中，百叶窗不能只按外观尺寸选型，还要结合风机风量计算面风速。面风速过高会使雨滴和灰尘被强行带入，也会产生明显噪声；面风速过低则窗口面积浪费。对于自然通风场景，百叶窗上下压差较小，叶片阻力对换气效果影响更明显，流道应尽量减少突变；对于强制排风场景，还需校核风扇与百叶窗之间的距离，避免出风直接撞击叶片形成涡流。模型在结构表达上保留了外框、叶片和层间间隙的关系，可用于通风口方案布置、钣金展开参考、设备罩壳干涉检查以及安装边界确认。
