机油滤清器拆装提持工装结构设计

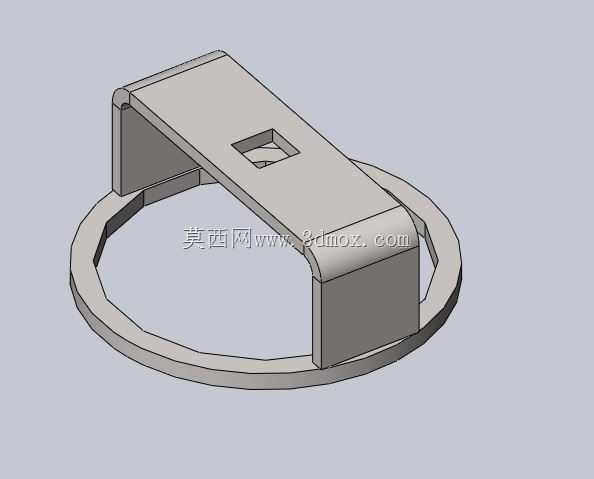

　　在商用车、乘用车及小型工程机械的维保工位上，旋装式机油滤清器的拆卸一直是操作空间受限、施力角度别扭的典型工序。滤清器外壳长期受热、油污附着后，徒手旋松几乎不可能，常规链式扳手、帽式扳手在机舱布局紧凑的机型上又容易出现打滑、磕碰周边管路的问题。这套环形提持式工装正是针对86/16规格滤清器开发的专用拆装辅具，整体结构由下部开口环带与上部跨接提梁两部分构成，没有多余的活动铰接件，依靠一体成型的刚性框架传递扭矩，在脏污、油雾弥漫的维修环境中可靠性远高于多关节可调工具。

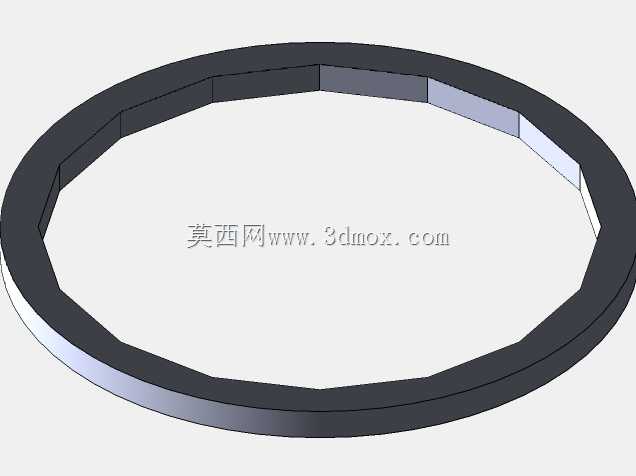

　　从实际使用逻辑看，下部环体并非完整闭合圆环，而是预留了单侧开口的C形抱环，作业时无需从滤清器端部轴向套入，可直接从滤清器筒体侧向卡入，这一点针对机舱内滤清器顶端被油管、线束遮挡的工况尤为实用。环体内侧轮廓与滤清器筒体滚压成型的多边形防滑棱边匹配，卡入后环带内壁贴合筒体周向受力面，旋拧过程中载荷均匀分布在筒体侧壁，不会像齿形链条那样局部啃咬滤清器外壳，避免薄金属罐体变形打滑。上部跨接提梁横跨环体直径方向，两端与环体两侧立壁平滑过渡连接，梁体中部开设方形驱动孔，该孔可直接接入1/2英寸方驱棘轮扳手，也可搭配加力杆延长力臂，针对长期未拆卸、拧紧力矩超标的滤清器，能够稳定输出较大旋松扭矩。

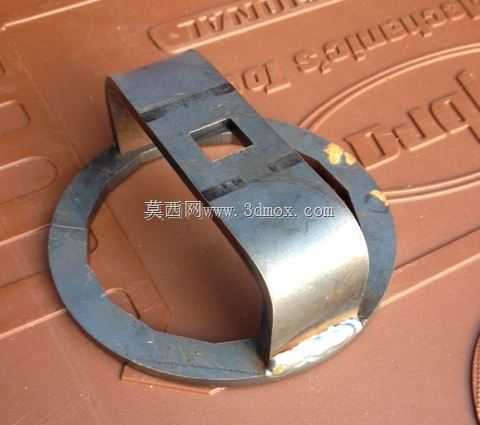

　　结构设计层面，整套工装采用等壁厚钣金折弯+焊接成型思路，环体与立壁、提梁的交接位置均做了大圆角过渡，没有应力集中的尖锐转角。反复承受旋拧反力时，载荷路径从方驱孔传递至提梁，再分流到两侧立壁，最终均匀扩散至整个环形抱带，受力框架呈对称门式结构，侧向抗扭刚度充足。提梁顶面的方形驱动孔做了翻边强化处理，孔口边缘厚度大于梁体本体，频繁插拔扳手驱动头时不会出现孔口磨圆、旷量增大的问题。环体开口处的两个端头做了外扩导向倒角，侧向卡入滤清器时可顺着筒体斜面自动滑入到位，操作人员单手即可完成对位卡装，不需要双手掰动环体扩张。

　　尺寸边界方面，该工装适配滤清器筒体直径86mm规格，环体内壁净空与筒体外径保持小间隙配合，卡入后周向间隙控制在1mm以内，旋拧初始阶段不会出现冲击旷量；环体轴向宽度覆盖滤清器筒体中部防滑棱区域，避开上端盖密封螺纹段与下端集污腔，施力位置处于筒体刚性最强的中段。上部提梁跨度与环体外径匹配，整体高度控制在普通棘轮扳手可正常摆动的区间，在滤清器周边预留间隙不足的机舱内，工装卡装后驱动方头距离滤清器顶端的高度适配短柄棘轮操作，不需要额外拆除周边相邻的传感器、油管支架。

　　现场作业中，这套工装同时兼顾提持功能：滤清器旋松后，操作人员可直接握持提梁将沾满油污的滤清器从安装座上提出，避免徒手接触高温油液与脏污罐体，环体的卡持力在滤清器完全松脱后仍能保持抱紧状态，转移废滤清器过程中不会脱落掉落，防止残油滴洒到机舱或地面。相较于通用型可调扳手，该专用工装没有调节螺杆、锁止卡扣这类容易被油污堵塞失效的活动部件，日常使用后仅需擦拭表面油污即可维护，长期在汽修车间、车队维保站、工程机械售后点的高频作业场景下，结构耐用性与操作效率都更适配批量保养作业的需求。建模过程中需重点保证环体内圆与提梁方孔的同轴对位关系，两侧立壁的平行度偏差会直接导致环体卡装后偏斜，建模时优先搭建中心基准面，对称绘制两侧轮廓后再合并特征，可有效避免焊接成型后出现的卡滞、贴合不良问题。
