户外通讯设备一体化防护舱体结构

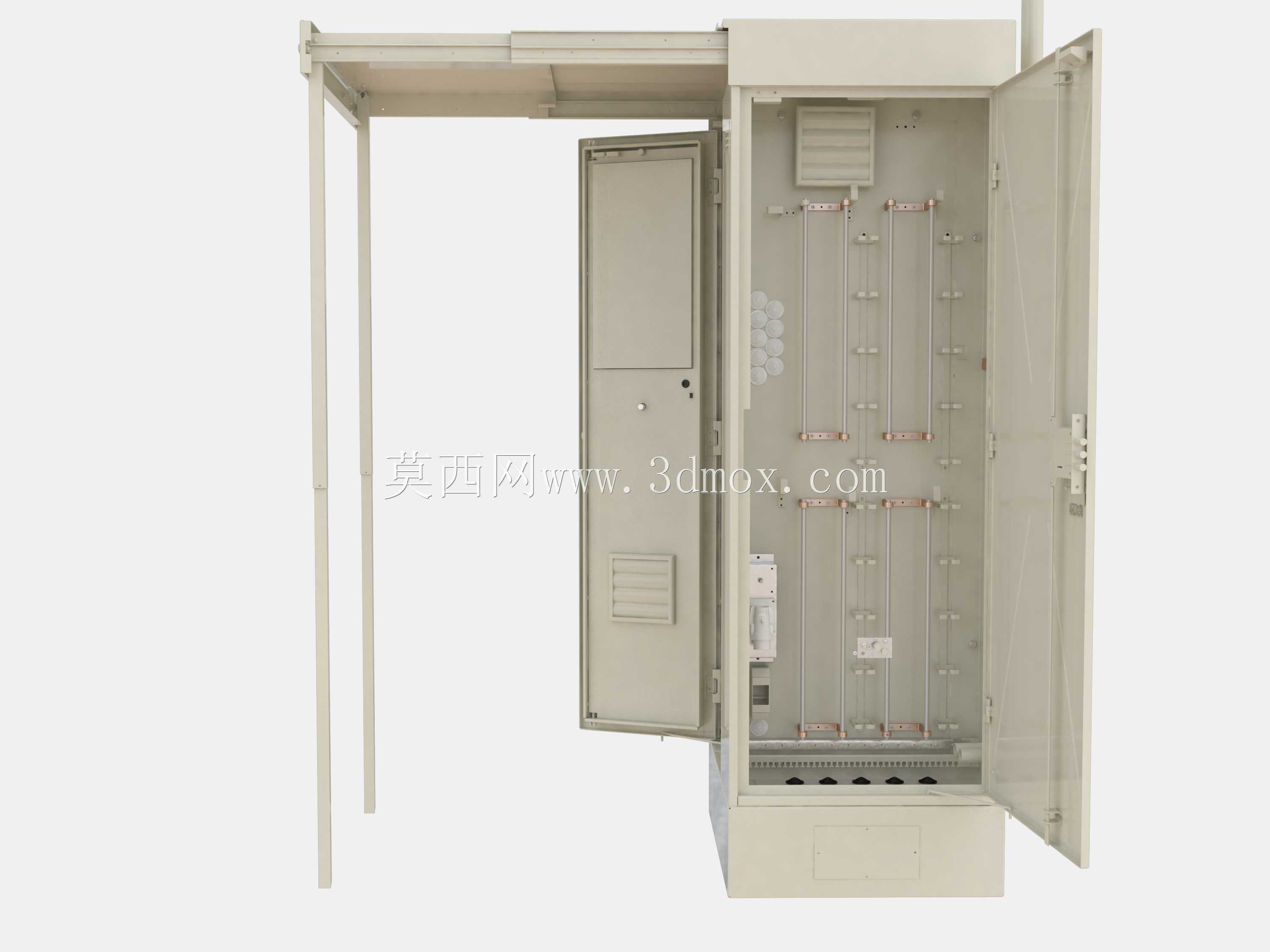

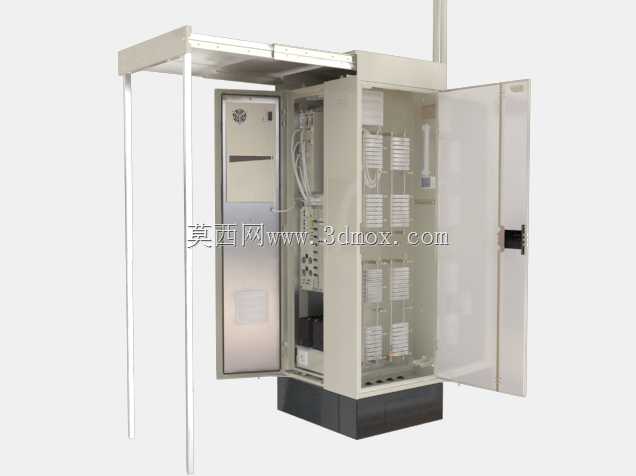

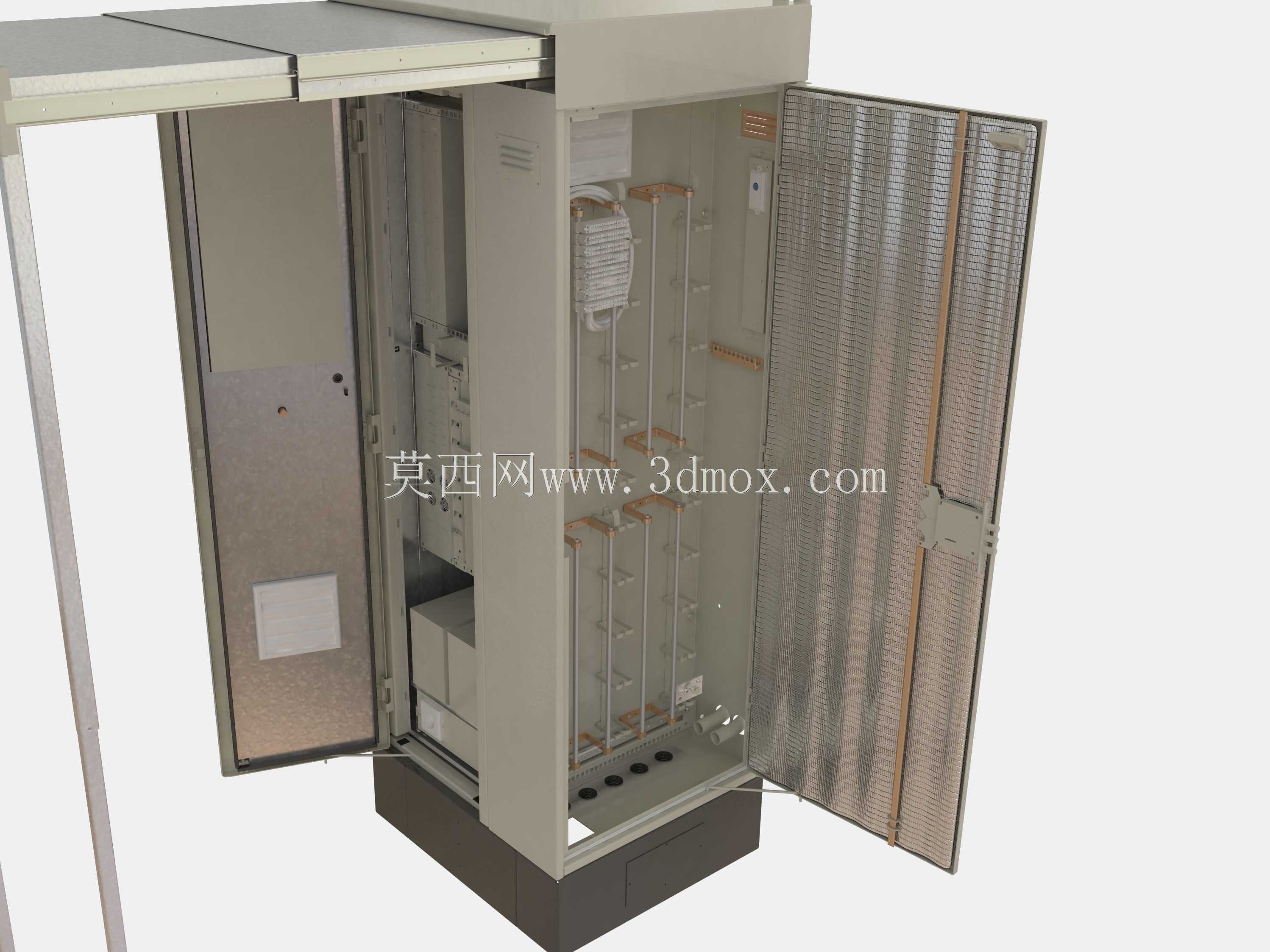

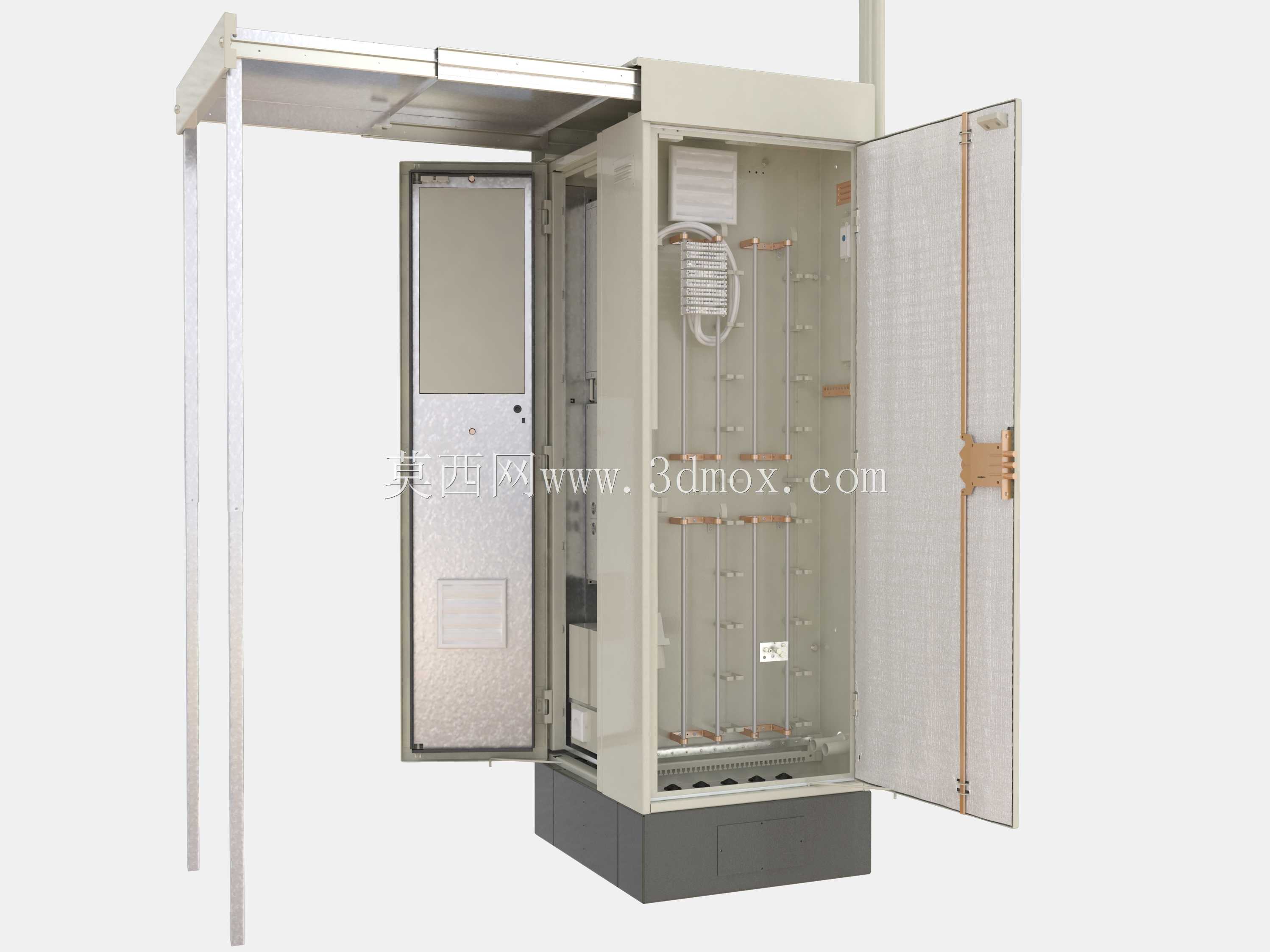

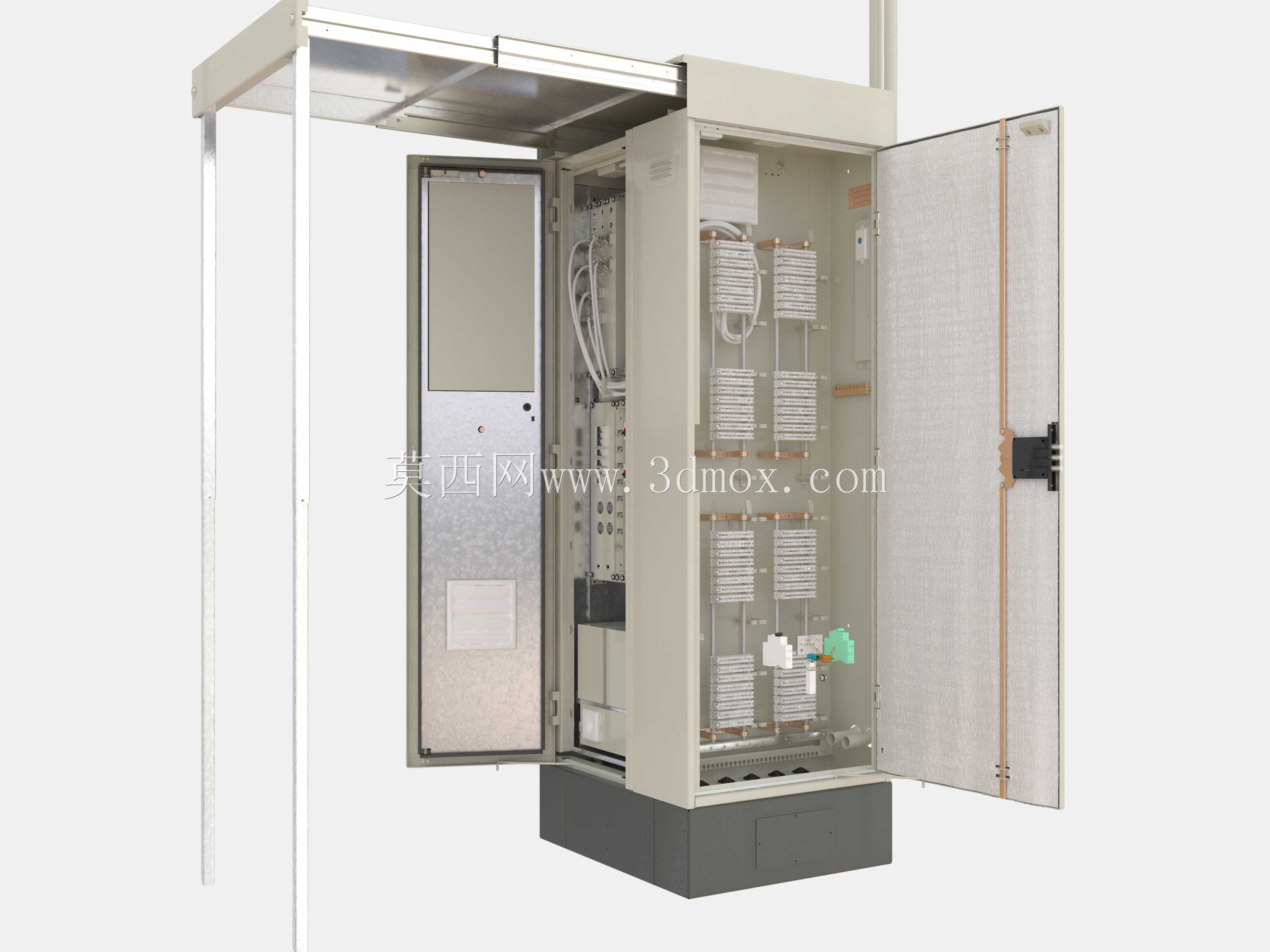

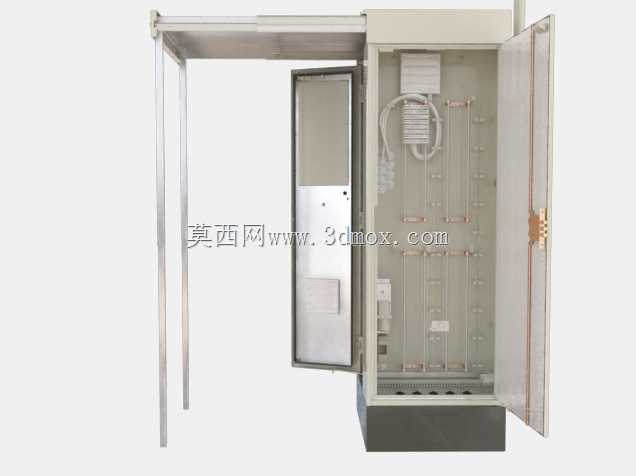

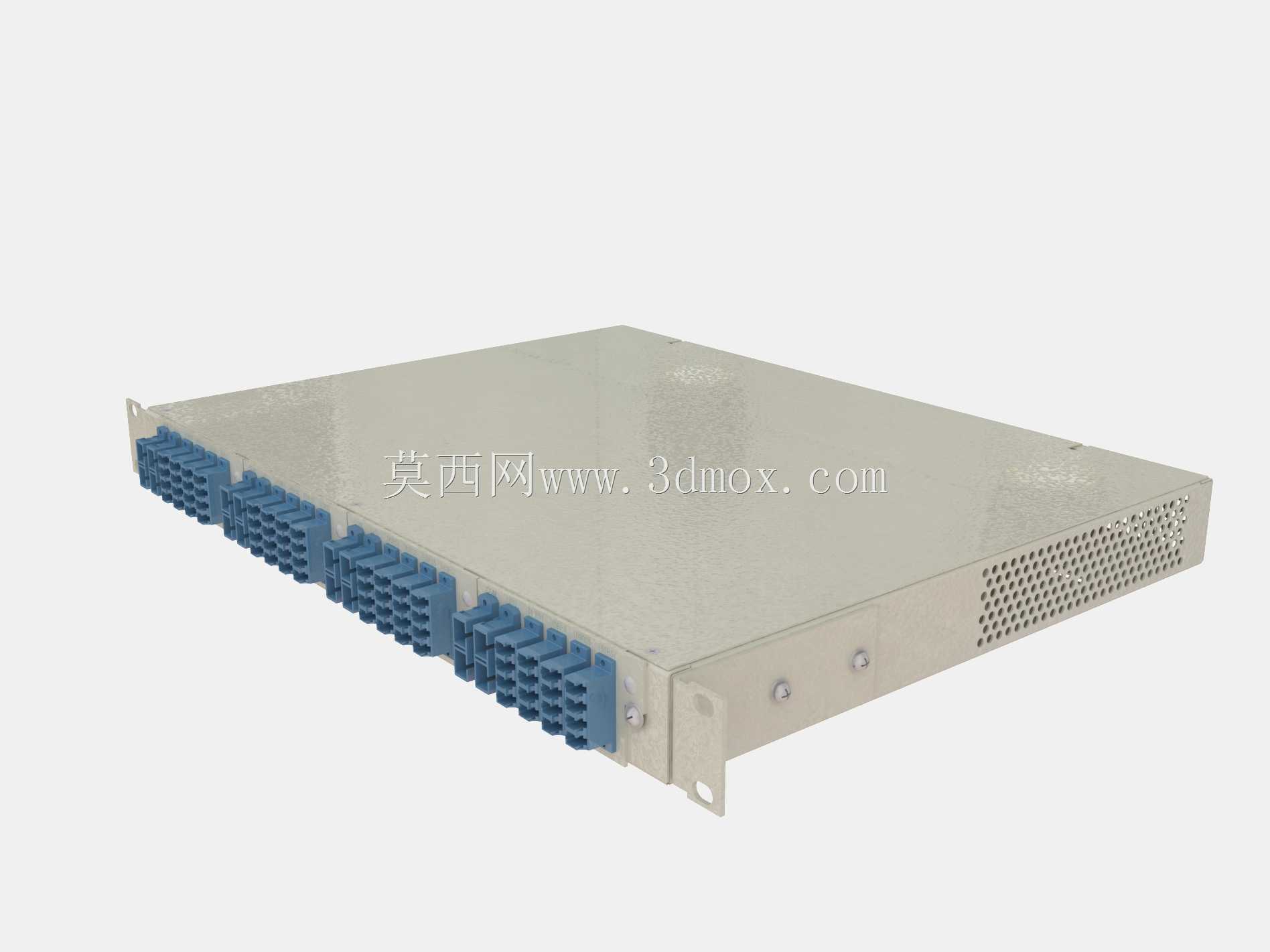

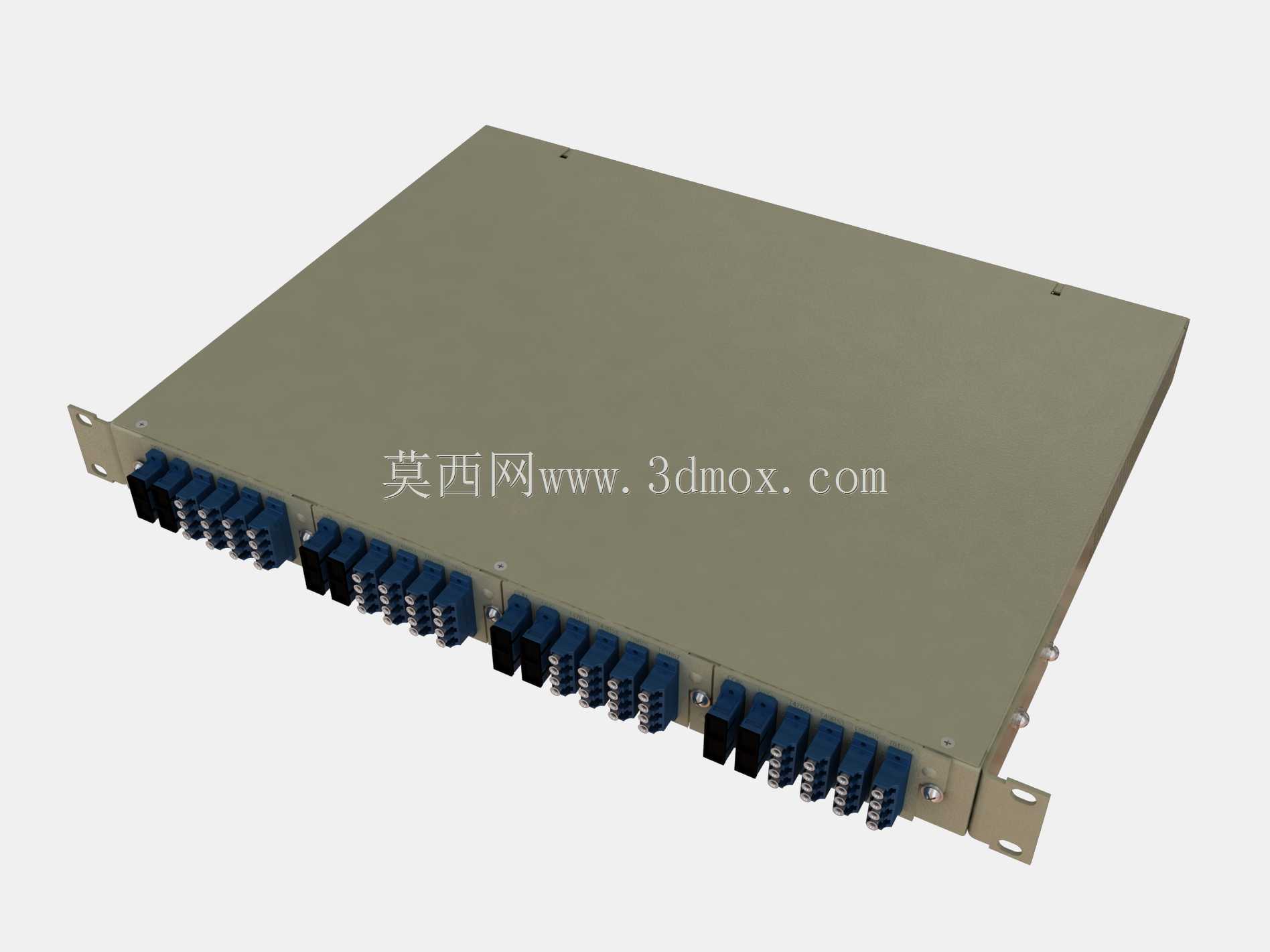

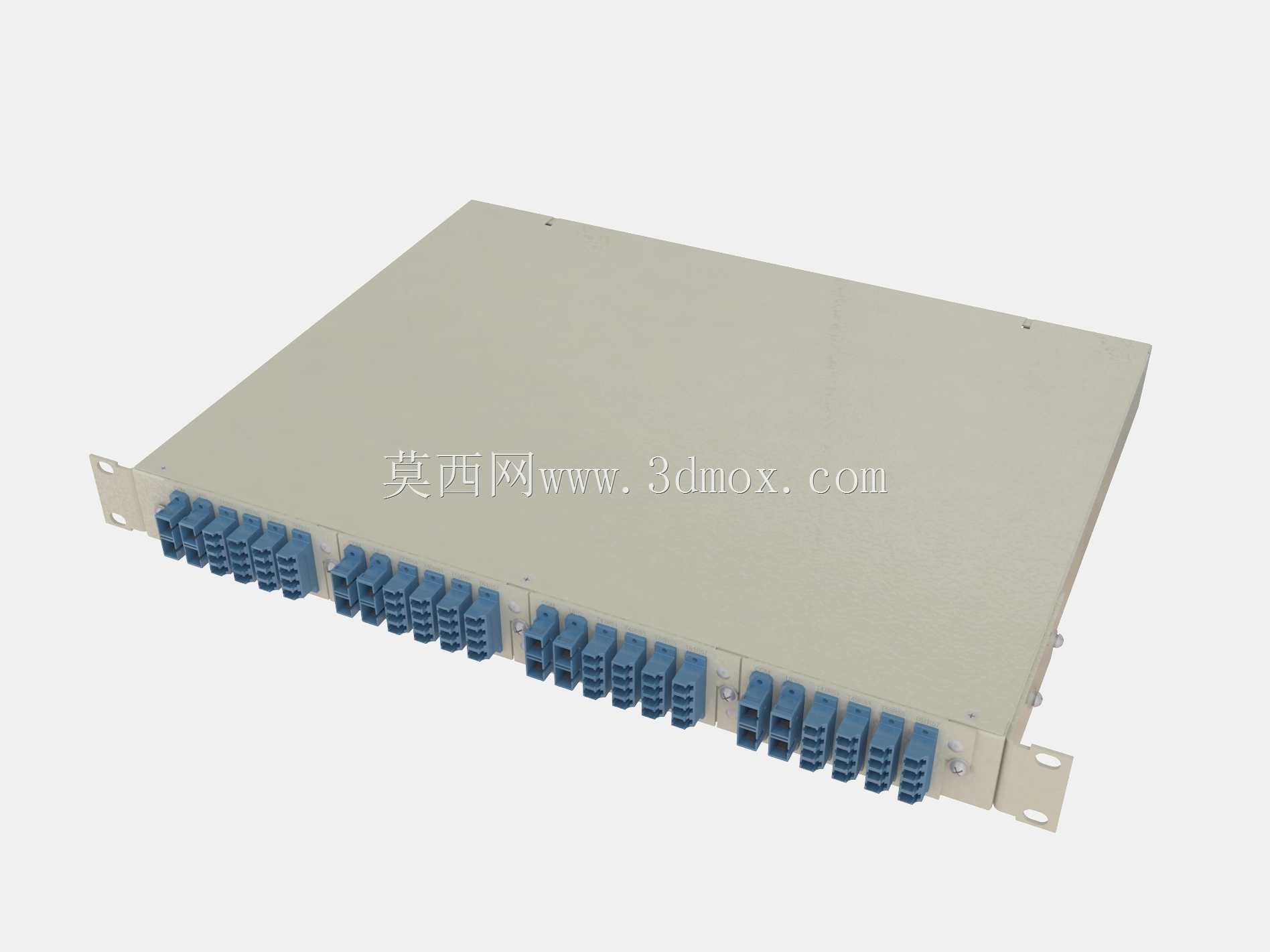

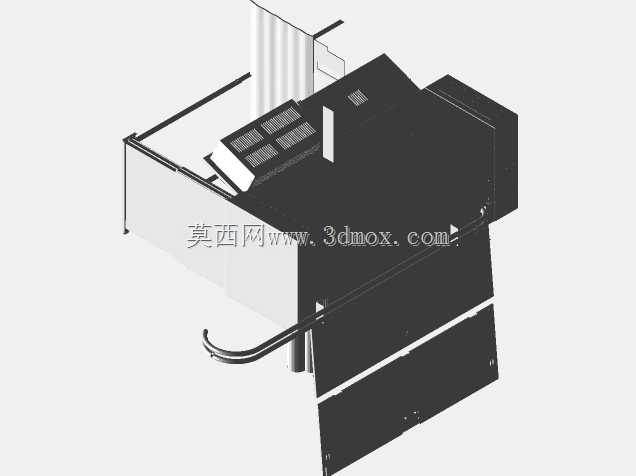

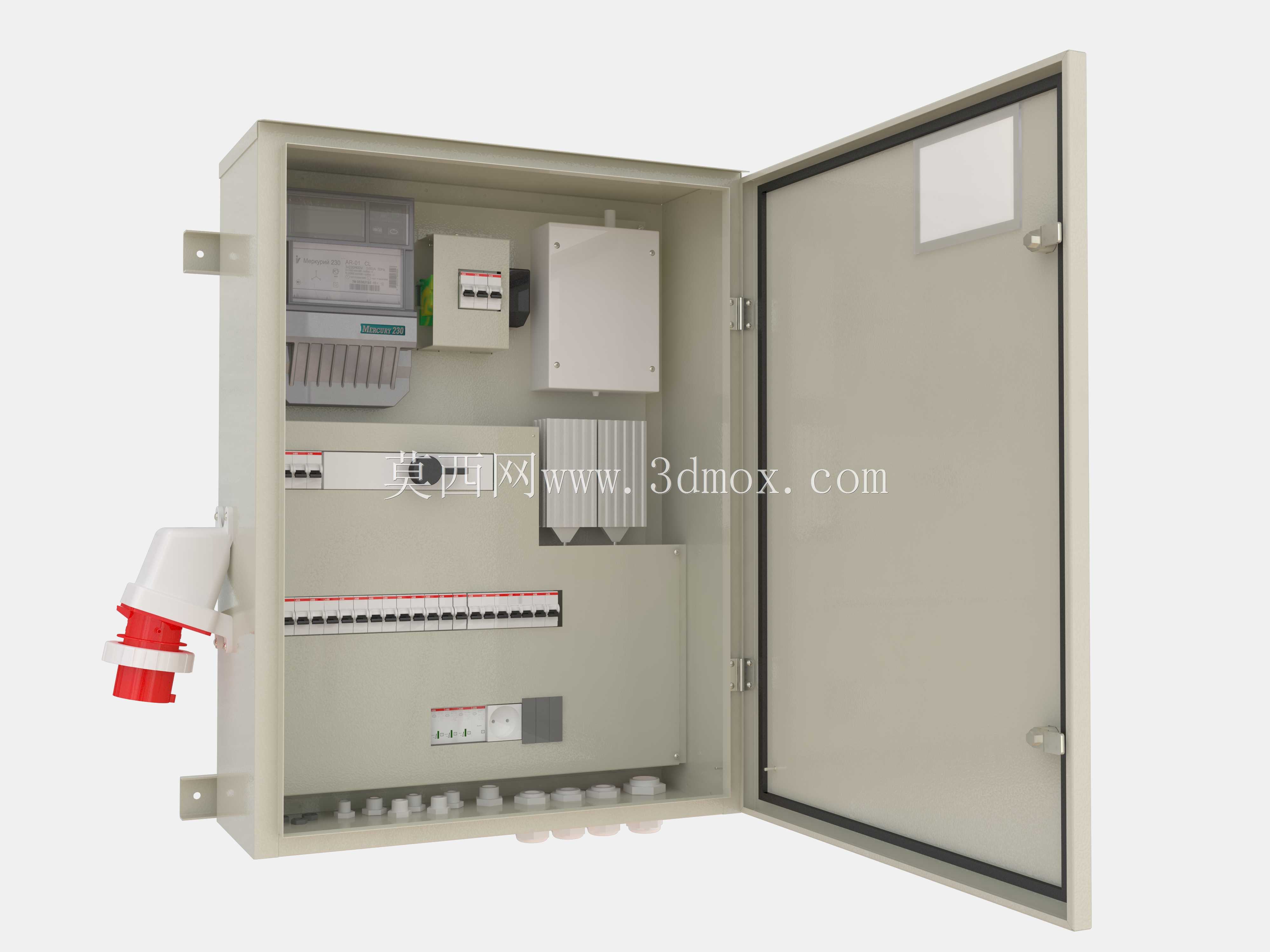

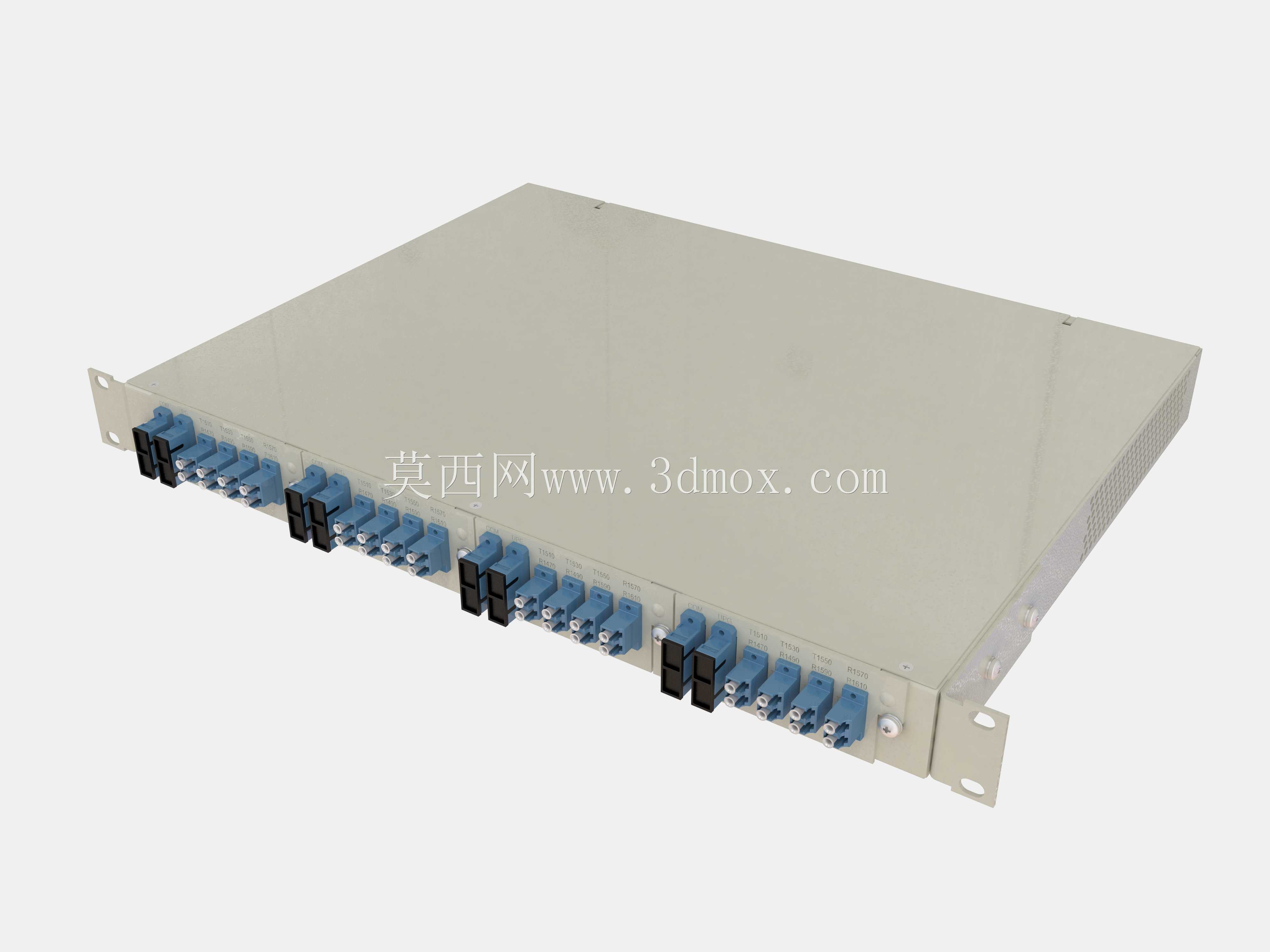

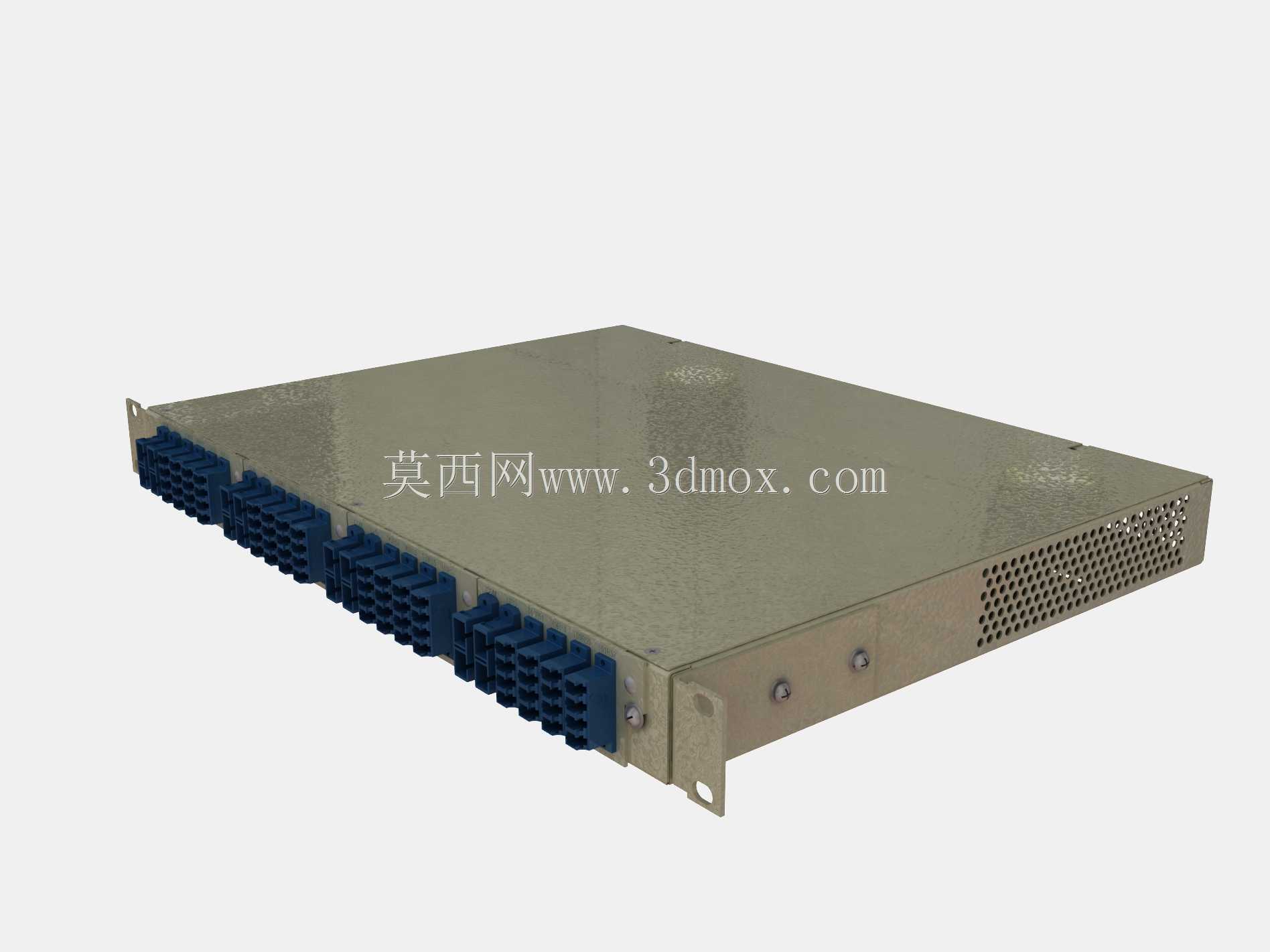

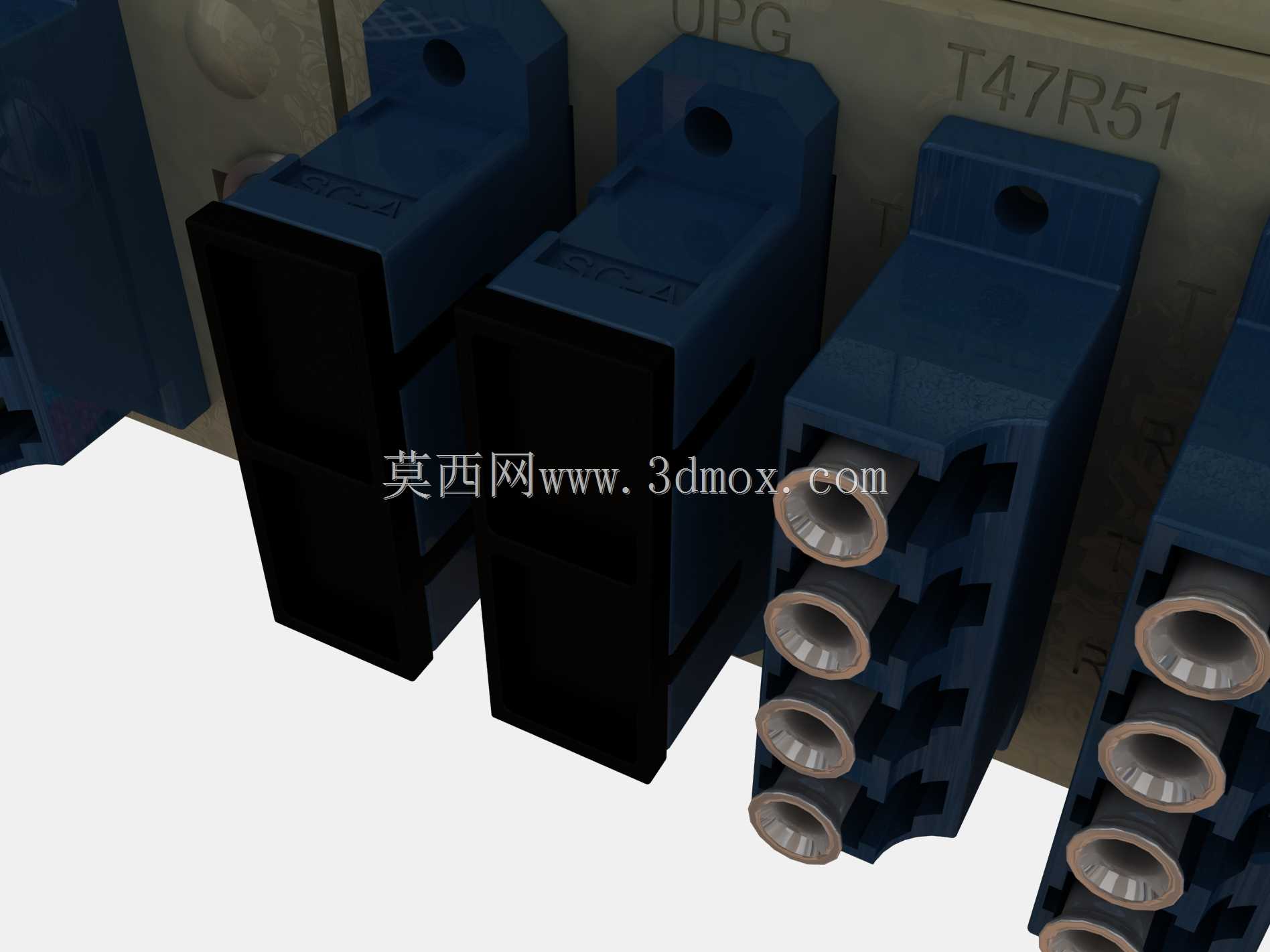

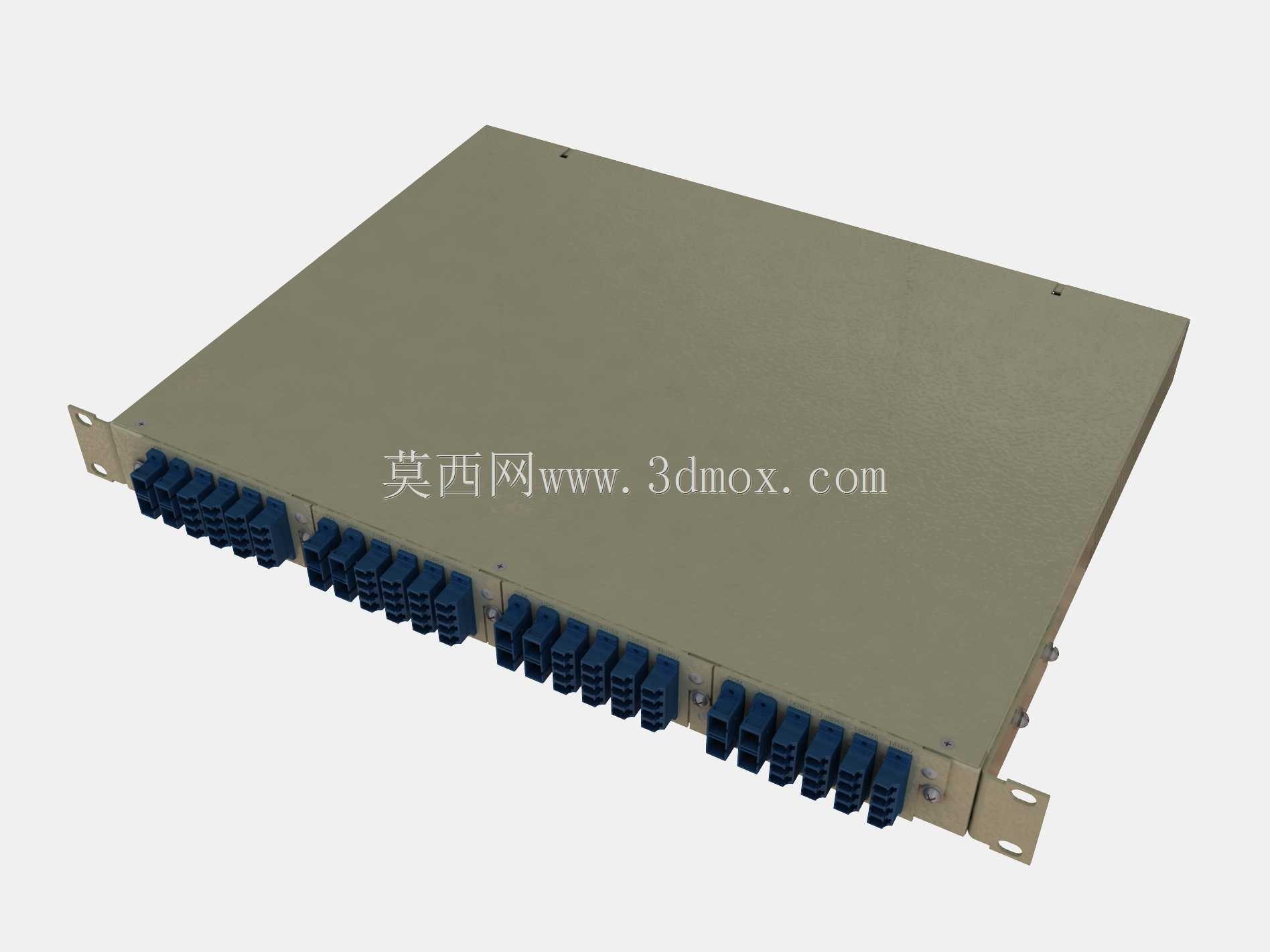

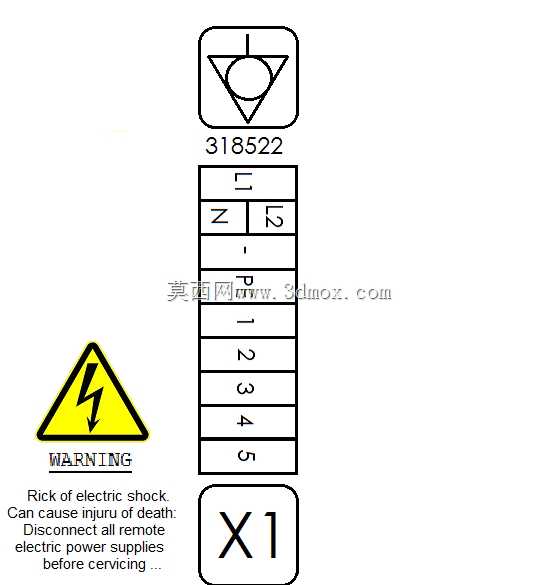

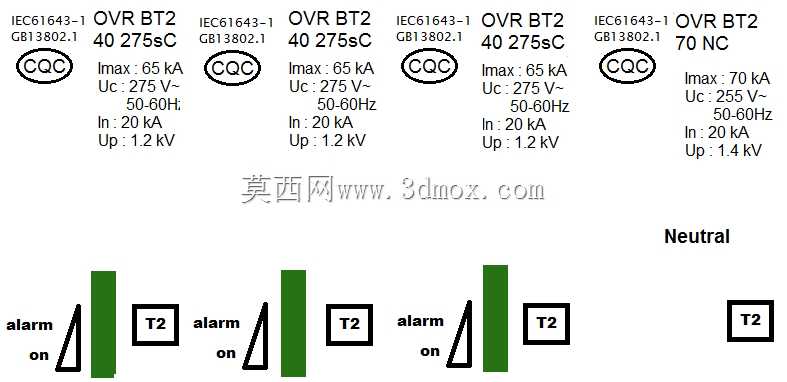

　　这类带外伸遮雨檐的舱体结构，主要应用在城郊、乡镇道路旁的户外通讯节点部署场景，用来承载光传输、配线、小型基站接入类设备，替代传统露天安装的简易机柜，解决户外长期运行面临的日晒雨淋、杂物侵入、非授权开启等实际问题。从结构设计逻辑来看，整体采用分体拼接的钣金成型思路，主舱体为立式矩形框架结构，侧壁预留了多层设备安装导轨的固定孔位，孔位间距按照通讯行业通用的19英寸机架安装标准排布，可兼容不同深度的接入层设备，内部竖向布置的扎线杆与理线夹，能将电源线、光纤、网线分仓布放，避免不同类型线缆交叉缠绕带来的信号干扰，也方便后期运维时的线路排查与更换。舱门采用双开对向设计，每扇门的侧边都加装了三点式锁止结构，关闭后可与门框的密封胶条完全贴合，

　　配合门体内部填充的隔热棉层，既能阻挡雨水顺着门缝渗入舱内，也能降低夏季户外高温环境下舱内的温升速率，减少舱内温控设备的能耗。外伸的遮雨檐从舱体顶部向前延伸出足够的宽度，刚好覆盖舱门前方的操作区域，运维人员雨天开门检修时，不会有雨水直接淋到舱内设备上，檐体边缘做了向下的折边处理，可引导雨水顺着折边滴落，避免雨水沿檐底回流到舱体顶部的接缝处。舱体底部预留了高出地面的基座安装位，基座上开有对应的线缆穿入孔，孔位配有橡胶密封堵圈，户外布线时线缆从地下穿管进入舱内后，堵圈可封堵穿线间隙，阻挡蚊虫、鼠类从底部进入舱体啃咬线缆。设计过程中，针对户外常年受风力影响的问题，舱体背部与侧部都预留了与地面水泥基础固定的膨胀螺栓安装位，

　　安装时可根据现场的风压等级选择对应的固定点数量，沿海多台风区域还可在舱体侧面加装斜向支撑件，进一步提升整体结构的抗风稳定性。舱体内部的安装背板采用镀锌钢板材质，表面做了静电喷塑处理，既具备足够的结构强度承载较重的通讯设备，也能在长期高湿度环境下避免背板锈蚀脱落，背板上的设备安装孔采用长圆孔设计，安装设备时可根据实际设备的安装孔距微调固定位置，降低现场安装的对位难度。考虑到户外运维的实际需求，舱门内侧预留了文件袋安装位，可放置该站点的设备台账、布线图等运维资料，舱体顶部还预留了温控风扇、散热格栅的安装位置，若部署区域夏季环境温度过高，可直接加装强制散热组件，无需对舱体主体结构进行二次切割改造。

　　整体外形尺寸的设定充分考虑了乡村道路旁的安装边界，宽度控制在单个人行道铺装块的范围内，不会占用过多的人行通道空间，高度设置避开了道路旁的架空线缆最低架设高度，安装后不会影响原有线路的正常通行，外伸檐体的长度也经过核算，不会超出安装征地的边界范围，避免现场安装时出现占地纠纷。
