基于Arduino控制的仿生扑翼手臂伺服执行机构

　　这套仿生扑翼式伺服执行机构，最初是为小型仿生扑翼飞行器的翼面摆动控制开发的，核心适配Arduino开源控制平台，可直接接入常用的开源飞控或小型机器人主控板，实现翼面的往复摆动、角度微调与动态响应控制。从实际应用场景来看，除了小型扑翼无人机的翼面驱动，这套机构也可直接移植到小型仿生机器人的肢体动作控制、桌面级科普演示装置、教学实验实训平台中，作为角度可控的往复摆动执行单元使用，不需要额外定制复杂的传动支架，可直接通过预留的安装孔位固定在主体机架上。

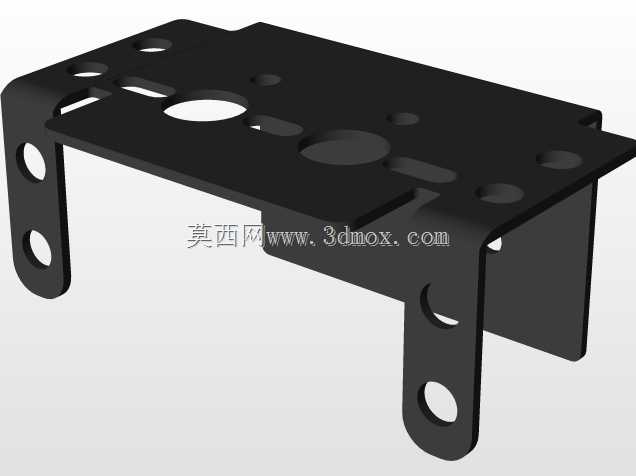

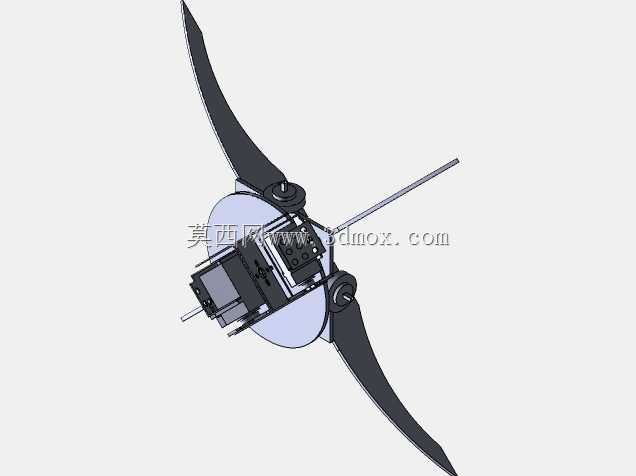

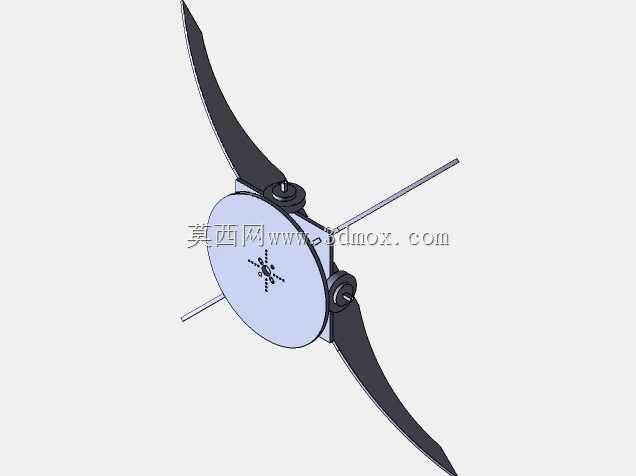

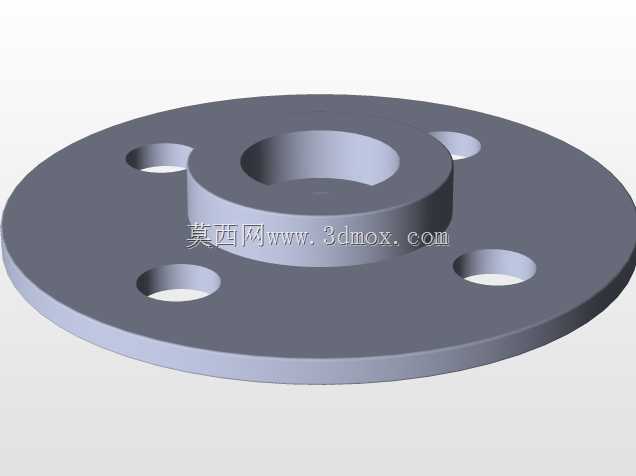

　　从功能特性来看，这套机构采用对称式双摆臂布局，两个弧形翼臂分别通过独立的铰接支座固定在中心基座上，中心位置集成了舵机驱动模块与传动连杆结构，舵机的输出扭矩通过连杆传递到两侧翼臂，可实现两侧翼臂的同步对称摆动，也可通过控制程序调整两侧摆幅差，实现偏航、转向等动作的姿态调整。中心基座采用圆盘式轻量化设计，在保证结构刚度的前提下尽可能削减了非受力区域的材料厚度，整体重量控制在极低水平，适配小型飞行器对负载重量的严苛要求。翼臂采用弧形仿生轮廓，完全模拟鸟类翼骨的自然弯曲形态，在摆动过程中可带动柔性翼膜形成符合空气动力学的扇动角度，相比直杆式翼臂，能有效提升扑动过程中的升力转化效率，减少无用的空气阻力损耗。

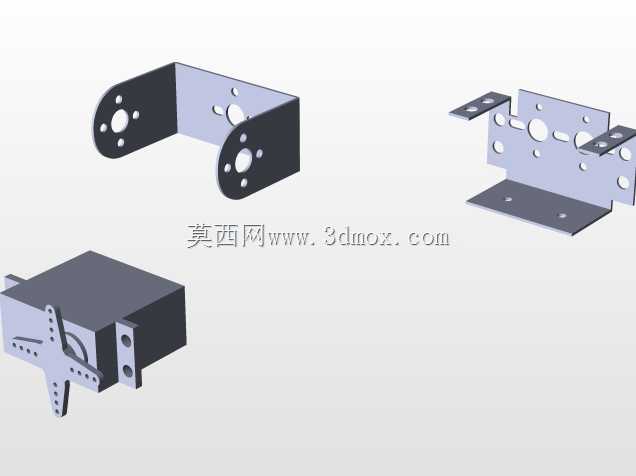

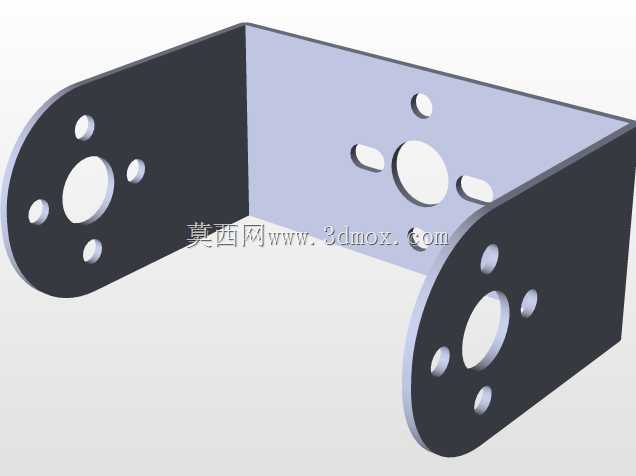

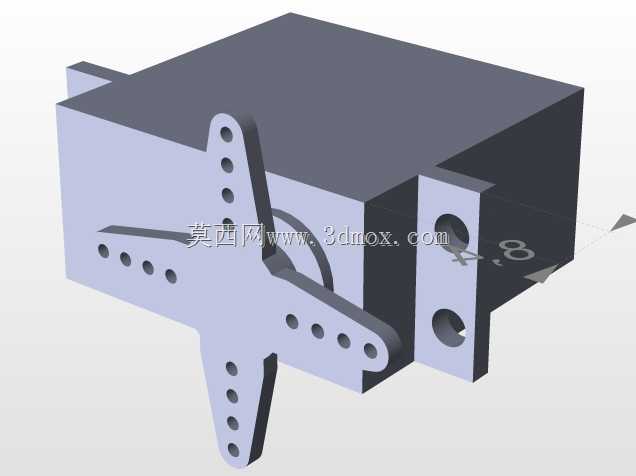

　　设计过程中，首先对小型扑翼机构的常见失效点做了针对性优化：传统扑翼机构的铰接位置容易在高频往复摆动下出现磨损松旷，这套结构的铰接轴位置预留了标准轴承安装位，可直接压入微型深沟球轴承，将滑动摩擦转化为滚动摩擦，大幅降低长时间运行的磨损量，提升机构的连续运行寿命。传动连杆与舵机摇臂、翼臂的连接位置均采用间隙可调的铰接结构，装配时可根据实际传动精度需求调整配合间隙，既避免间隙过大导致的传动回程误差，也防止间隙过小出现运动卡滞。中心基座的舵机安装位采用沉槽式设计，舵机嵌入基座内部安装，既降低了整体结构的厚度尺寸，也能对舵机本体形成侧向防护，避免翼面摆动过程中异物剐蹭舵机接线或壳体。

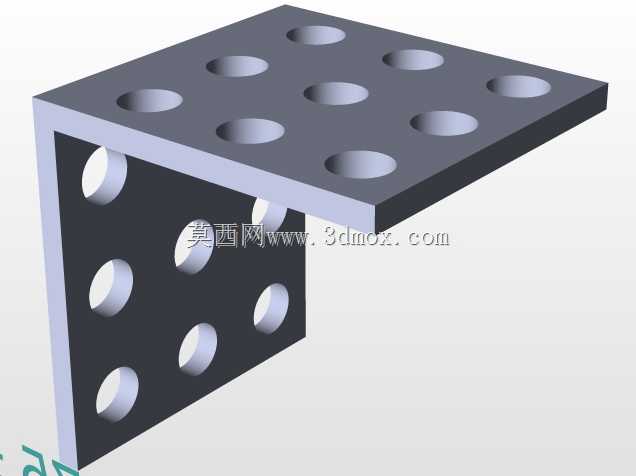

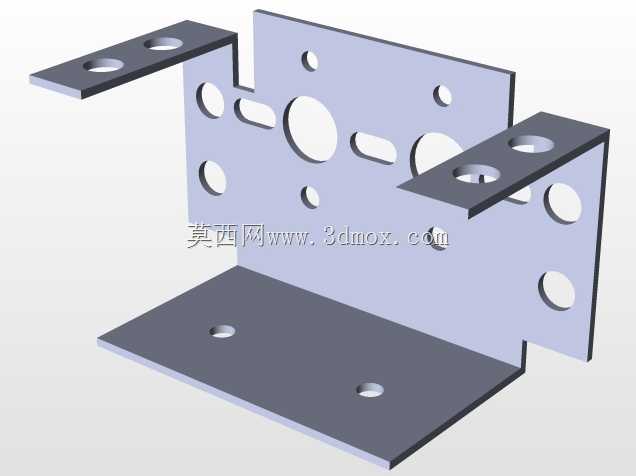

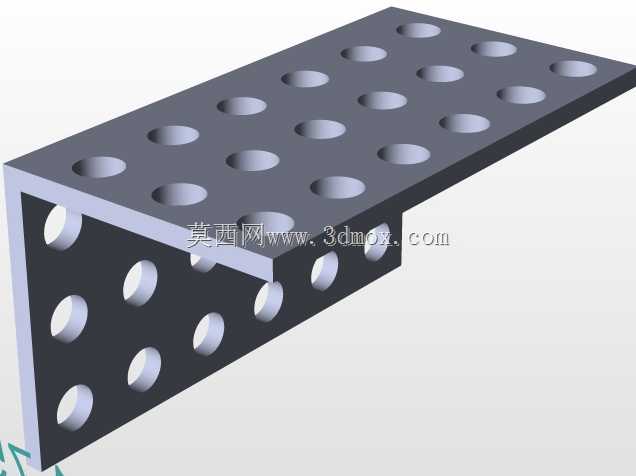

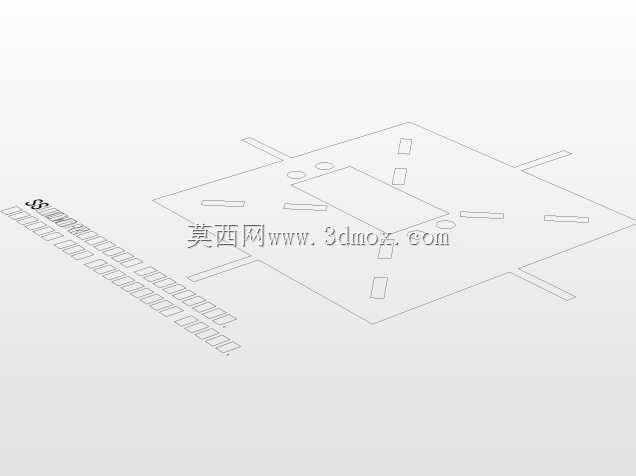

　　从安装边界与尺寸适配来看，中心基座的直径控制在42mm范围内，两侧翼臂完全展开时的最大横向尺寸为180mm，翼臂的摆动角度范围为正负35度，完全覆盖小型扑翼飞行器所需的翼面扑动行程。基座上预留的四个安装孔采用标准M2螺纹孔规格，孔位间距为30mm，可直接适配市面上多数小型飞控板、开源机器人主控板的安装孔距，不需要额外制作转接板。舵机的接线端子从基座后侧的出线槽引出，可直接插接到Arduino控制板的PWM输出接口，接线定义完全匹配常用舵机的标准线序，不需要重新调整接线顺序。

　　在结构细节处理上，翼臂的根部做了加厚处理，与铰接支座的接触位置设置了限位凸台，当翼臂摆动到最大极限角度时，凸台会与基座上的限位块接触，避免翼臂摆动超程导致传动连杆弯折或舵机堵转烧坏。翼臂的末端设置了翼膜固定卡槽，柔性翼膜可通过压条直接卡入卡槽固定，不需要额外使用胶水粘接，装配和后期更换翼膜都十分便捷。整套机构的所有零部件均采用薄壁轻量化设计，在保证15g以内整体重量的前提下，单侧翼臂可承受最大0.3N的气动载荷，完全满足100g级以内小型扑翼飞行器的翼面受力需求。

　　实际测试过程中，这套机构在6V供电条件下，扑动频率最高可达12Hz，角度控制精度可达0.5度，完全能够满足小型扑翼飞行器的起飞、巡航、转向等动作的控制需求。同时由于采用了标准化的安装接口与通用舵机配置，这套机构也可被改造用于小型机械宠物的尾巴摆动、仿生鱼的尾鳍驱动、桌面动态艺术装置的摆动单元等场景，只需要调整控制程序中的舵机摆动参数，即可适配不同的动作需求，不需要对机械结构做大幅修改。
