层叠式胶合板书结构三维设计

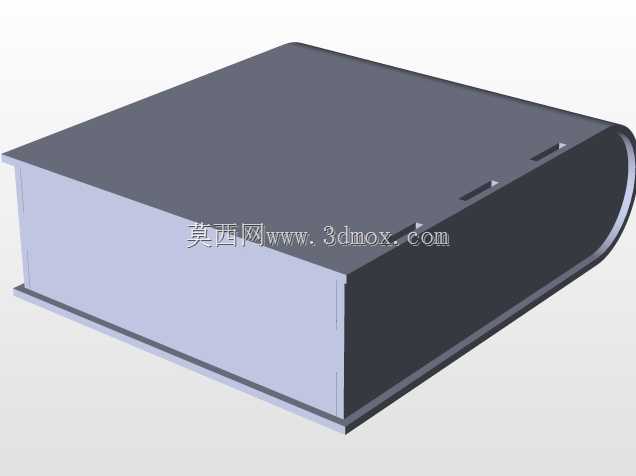

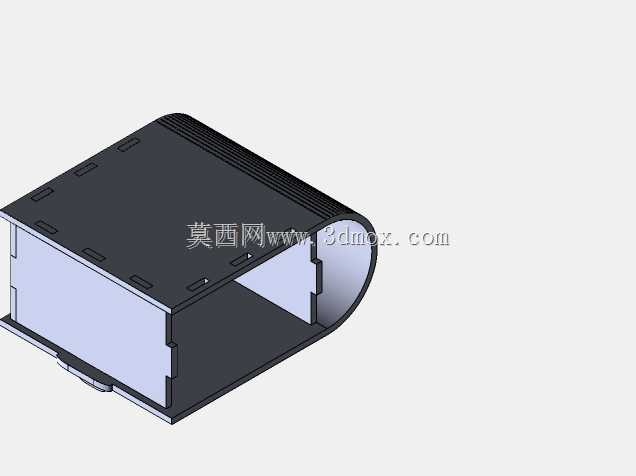

　　这款层叠胶合板书结构，最初是为户外便携通讯终端的防护承载场景开发的，在野外作业、临时通讯布控场景中，作业人员需要快速搭建可手写记录、同时能承载小型通讯模组的临时工作台面，传统的金属板材重量大、易磕碰变形，普通塑料板耐候性差，低温环境下易脆裂，胶合板书的结构设计刚好匹配这类场景的使用需求。从实际使用功能来看，该结构分为上下两层胶合基板，上层基板预留了四个对称的定位卡槽，可直接卡装手写白板、通讯模块固定座或者便携记录板，不需要额外的螺丝紧固件，徒手就能完成拆装；下层基板边缘做了外翻的卡扣凸耳，和上层基板的卡槽对应扣合后，两层板之间预留了12mm的空腔，既可以夹装记录纸张、便签本，也能为嵌装在层间的小型通讯散热模块留出空气流通间隙。

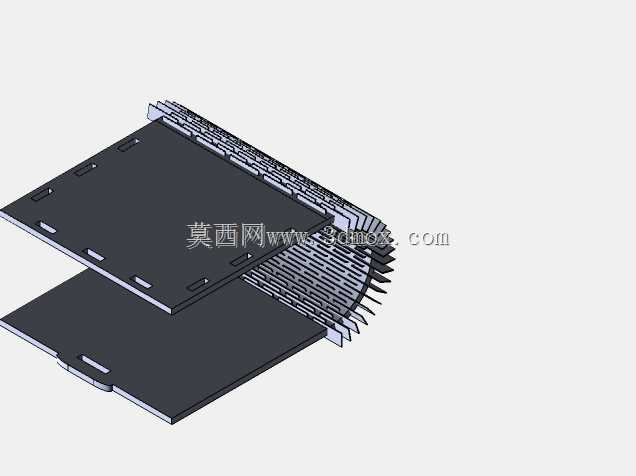

　　结构侧边集成的梳齿状散热鳍片，并不是后期附加的装饰件，而是和基板一体裁切成型的，当层间嵌装低功耗通讯中继模块时，鳍片可以直接将模块工作产生的热量传导到外部空气里，不需要额外加装散热风扇，减少了整体结构的活动部件，提升野外使用的可靠性。设计过程中，最先敲定的是层间卡扣的配合公差，因为胶合板本身存在0.1-0.2mm的裁切厚度误差，所以卡槽的开口尺寸做了0.3mm的正向余量，同时在卡扣接触面上做了微小的倒刺纹理，扣合后不会因为搬运、轻微晃动出现松脱，又能在需要拆分的时候用指甲或者薄卡片撬开，不会损坏板材。外形尺寸上，整体展开后的长宽控制在210mm148mm，刚好和A5纸张的尺寸匹配，方便和标准尺寸的记录册、便携文件袋配套收纳，

　　扣合后的整体厚度不超过18mm，放在工装裤口袋或者通讯工具挎包的侧袋里不会占用过多空间。安装边界方面，上层基板的四个卡槽中心距按照标准便携通讯模块的安装孔位设计，孔位间距为160mm100mm，可直接兼容市面上主流的手持中继台、便携信号放大器的固定尺寸，不需要额外打孔改装；下层基板的背面做了两个隐藏式挂孔，既可以平放在桌面作为书写垫板使用，也可以挂在临时帐篷的支架、通讯设备机柜的侧边上作为公示板书使用。在材料适配性上，整个结构的所有零件都可以用常规的3mm厚胶合板通过激光裁切完成加工，不需要开模，小批量试制的时候成本极低，裁切后的边缘只需要做简单的倒角打磨就不会划手，表面可以根据使用需求粘贴哑光书写膜，直接用白板笔书写记录，

　　擦除也很方便。结构的受力设计也做了针对性优化，两层基板扣合后，中间的空腔形成了类似蜂窝板的受力结构，平放在桌面上时，中部可承受5kg的均匀载荷，放置便携通讯电台、手写记录设备都不会出现弯折变形；侧边的散热鳍片做了15度的倾斜角度，既提升了散热面积，也能在板材叠放的时候起到限位作用，避免多块板书堆叠的时候出现表面刮擦。考虑到野外使用的复杂环境，所有的棱角位置都做了R2的圆角处理，没有尖锐的突出部分，不会刮坏作业人员的衣物或者背包面料，卡扣的凸耳位置做了加厚处理，反复拆装50次以上也不会出现断裂。在实际的通讯布控作业中，这款结构除了作为书写板书使用，还可以临时作为小型通讯天线的支撑垫板，将天线底座卡在两层板之间的空腔里，就能快速完成天线的临时固定，不需要额外携带支撑配件；遇到突发降雨时，扣合后的两层板可以临时遮盖小型通讯设备，短时间内阻挡雨水淋溅，保护设备正常工作。整个结构没有采用任何金属连接件，整体重量控制在120g以内，长时间随身携带不会增加过多负重，胶合板的材质本身也有一定的绝缘性能，接触通讯设备的金属接口时不会出现短路风险，适配通讯作业的安全要求。
