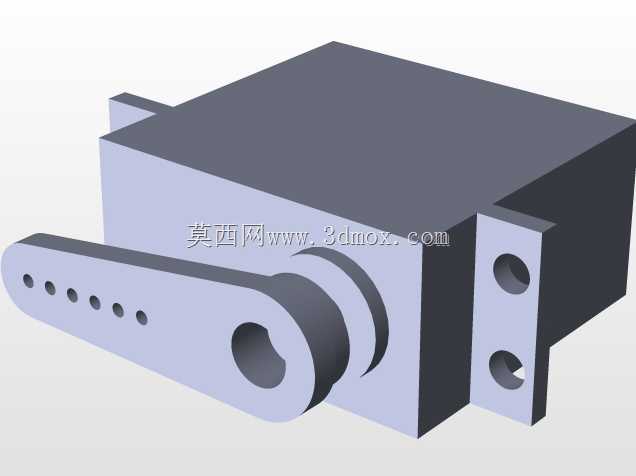

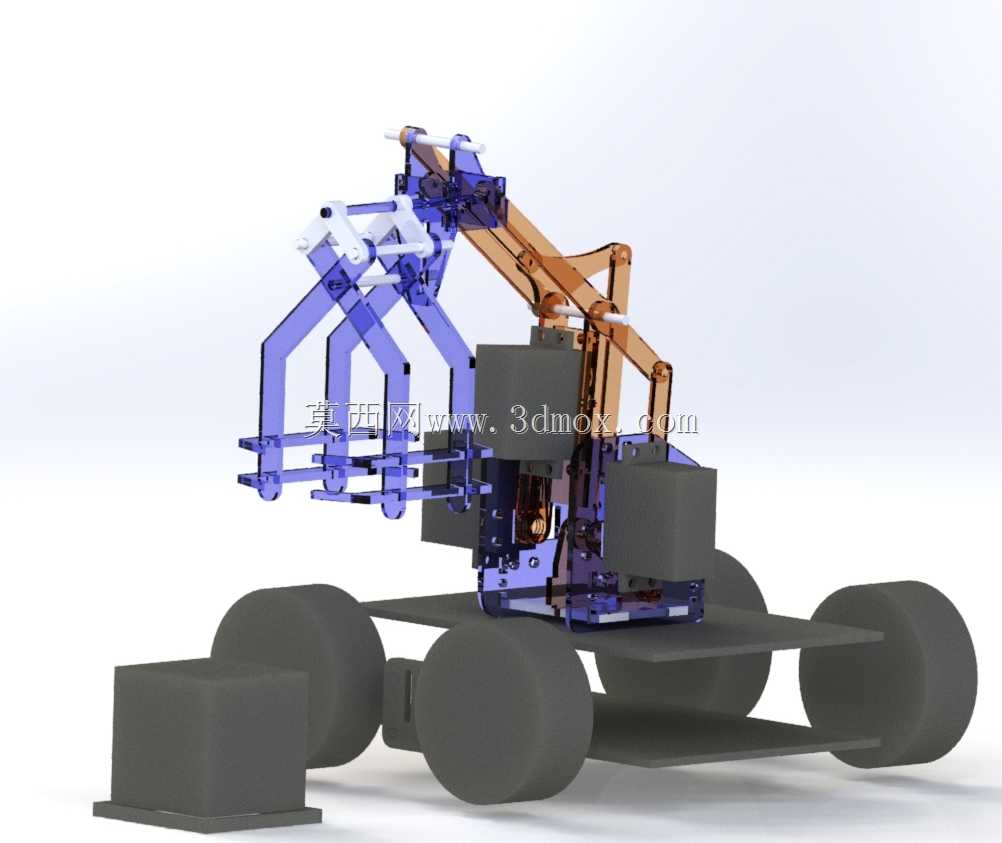

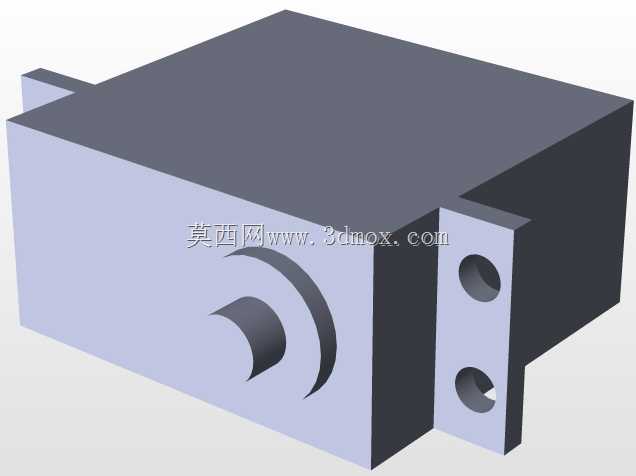

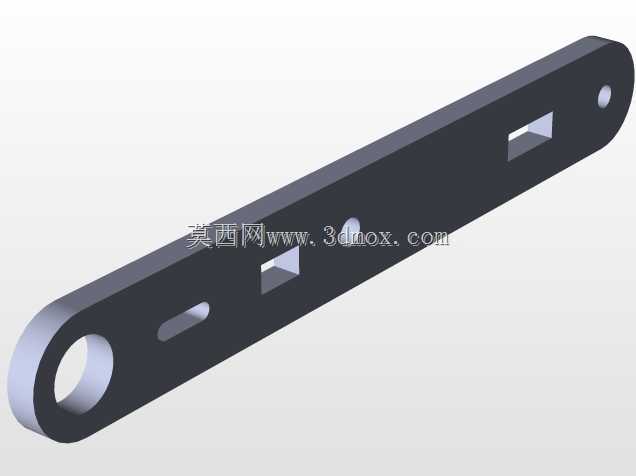

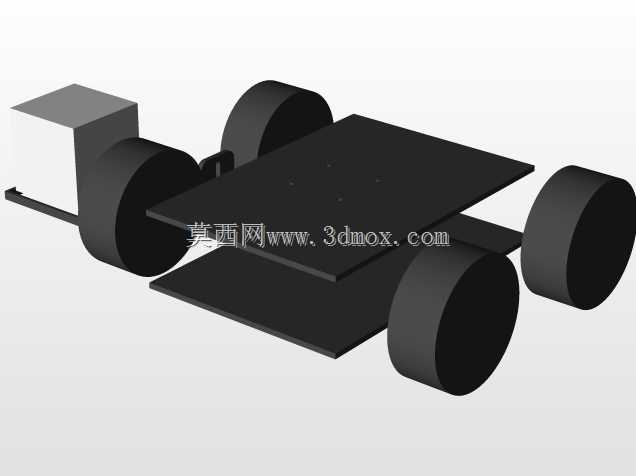

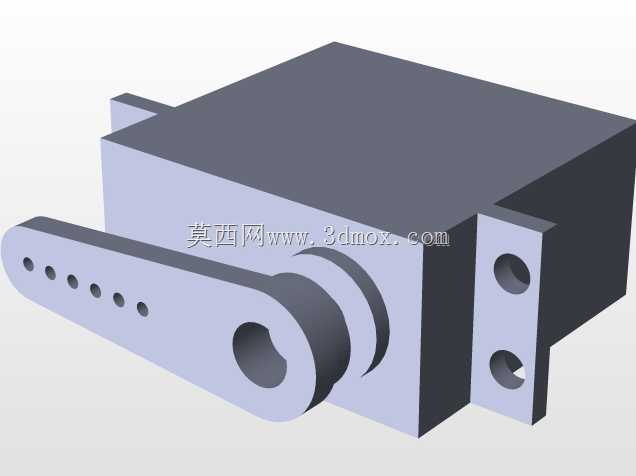

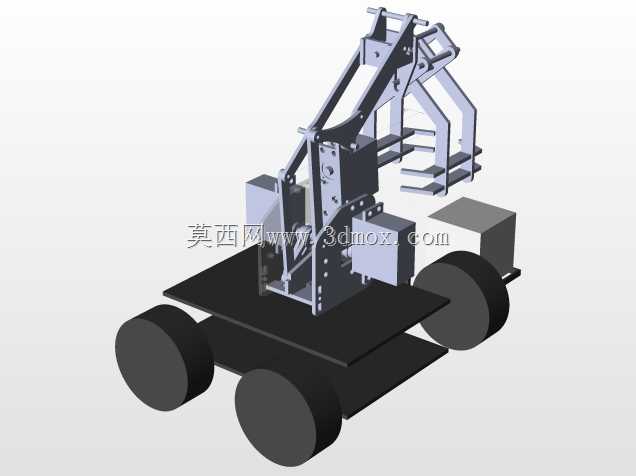

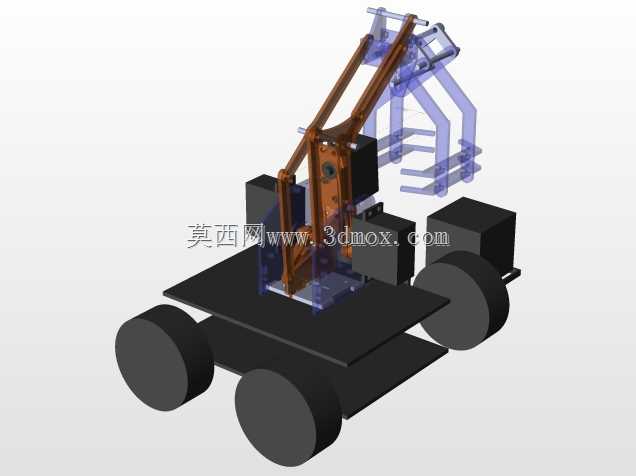

这款轮式移动作业平台的结构设计,核心围绕小范围场景内的移动物料搬运、轻载作业执行需求展开,在教学实训、小型仓储分拣、实验室自动化作业场景中,可作为通用执行载体搭载不同末端工具完成对应任务。底盘采用四轮布局,轮组选用大直径宽面橡胶材质,轮面与底盘安装面预留足够跳动间隙,可适配实验室环氧地坪、普通水泥地面、短绒地毯等常见室内平整地面,越障高度控制在10mm以内,满足室内非铺装缝隙、小高度门槛的通行需求,底盘整体安装边界控制在300mm见方范围内,可在宽度不小于400mm的通道内完成原地转向,适配常规实验台、仓储货架之间的通行间距。上部搭载的多自由度机械臂采用亚克力板材叠层装配结构,臂段之间通过舵机输出轴直接连接,省去额外联轴器结构,

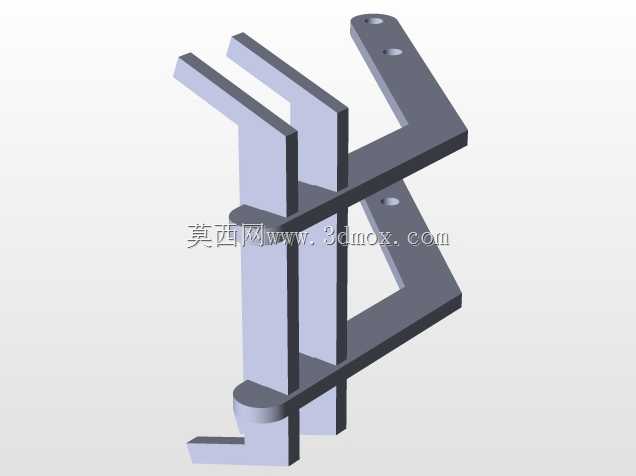

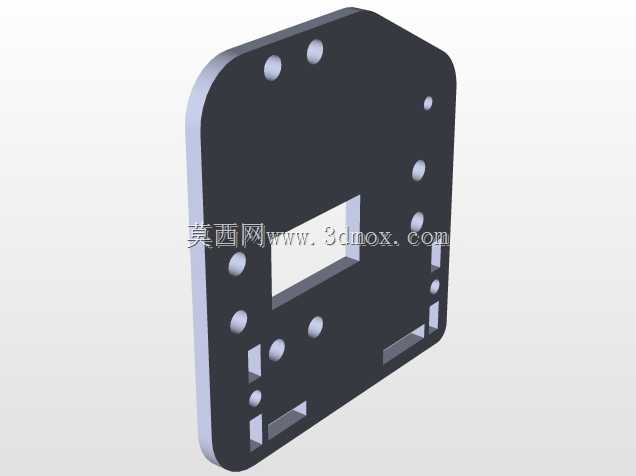

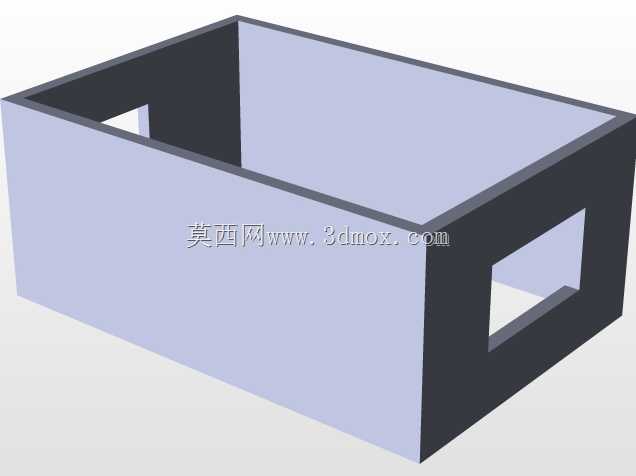

在保证臂段连接刚度满足轻载作业需求的前提下,尽可能降低上部结构重量,避免底盘重心过高导致的行驶侧翻问题。机械臂末端配置平行夹爪结构,夹爪开合行程覆盖20mm到80mm范围,可夹持方块状物料、小型圆柱工件、标准实验模块等常见被操作对象,夹爪指面做了防滑纹理设计,夹持1kg以内工件时不会出现滑脱问题。设计过程中优先考虑装配调试的便捷性,所有结构件的安装孔位均做了对位沉槽设计,装配时无需额外工装定位,新手也可在短时间内完成整机组装;走线槽沿臂段内侧、底盘上表面预留的走线位布置,避免机械臂运动过程中出现线缆拉扯、磨损问题,舵机控制线、电源线统一归集到底盘中部的控制模块安装区,该区域预留了50mm*80mm的平整安装面,可固定常规开源控制板、

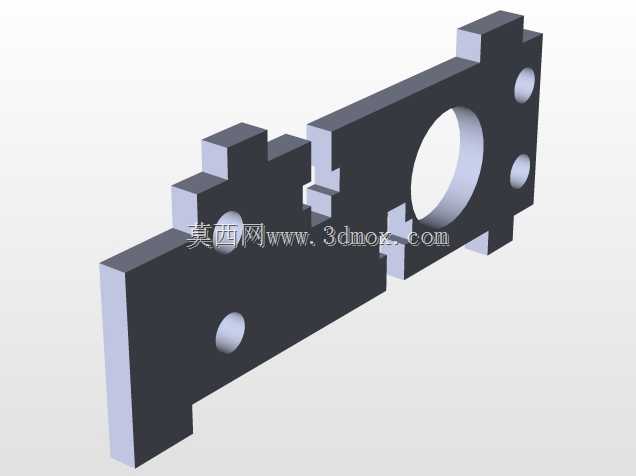

舵机驱动板、电池模块等电控组件,安装孔位兼容主流开源硬件的固定孔距。底盘上层板与轮组安装板之间预留25mm的层间距,可容纳电池、接线端子等低矮组件,同时降低整机重心高度,提升移动过程中的稳定性;机械臂底座安装位置设置在底盘纵向中心线偏前15mm处,平衡机械臂前伸作业时的重心偏移,避免夹爪满载前伸时出现底盘前倾翘轮问题。夹爪的开合驱动采用独立舵机控制,与臂部关节舵机的控制信号做了隔离布线,避免信号干扰导致的动作误触发;臂段的转动角度范围做了机械限位设计,每个关节的极限位置都设置了硬限位挡块,防止舵机超行程转动导致的结构损坏、线缆扯断问题。轮组的驱动电机安装在底盘下层板的侧面,电机输出轴与轮组轮毂采用直连方式,传动间隙控制在0.

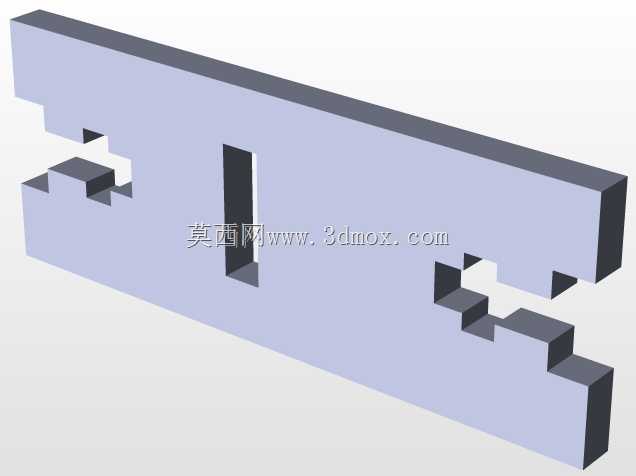

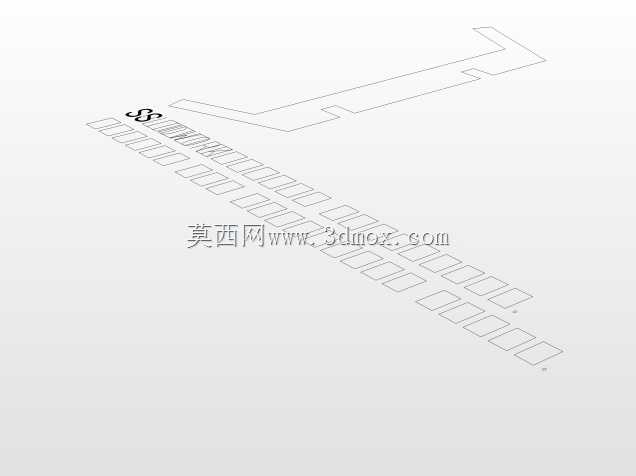

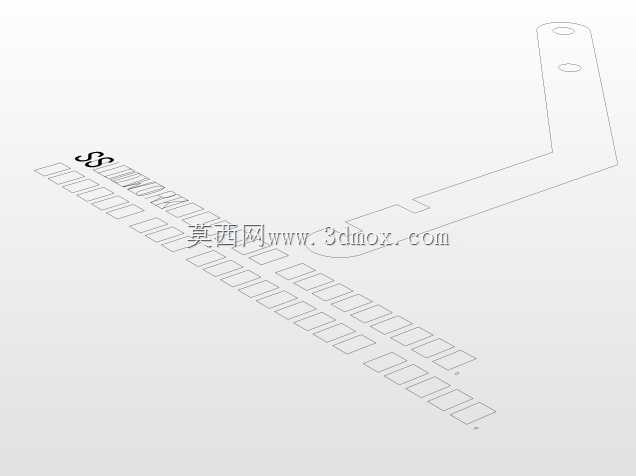

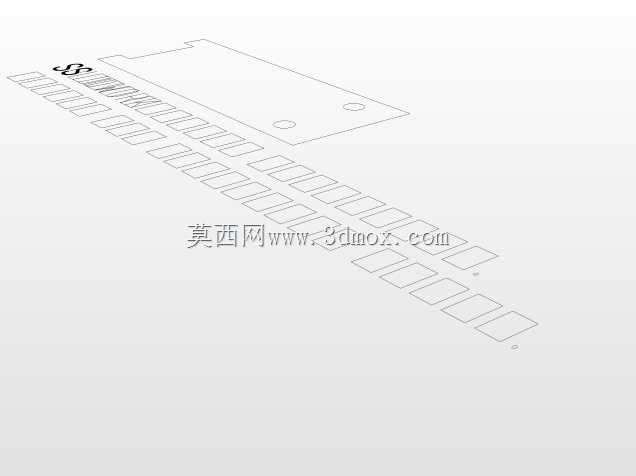

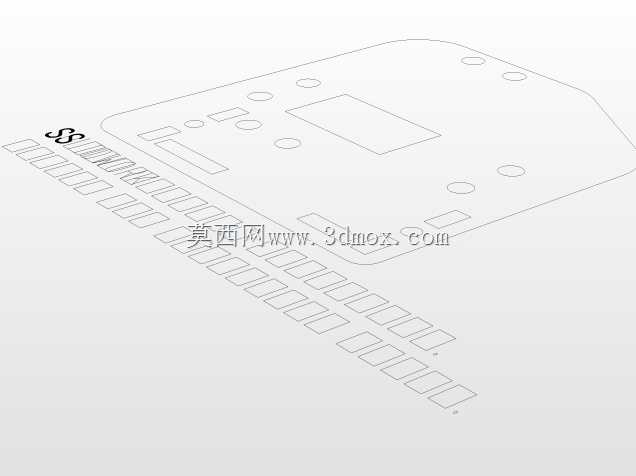

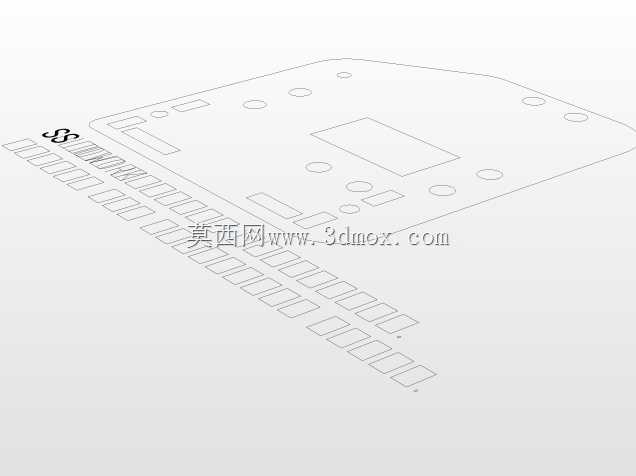

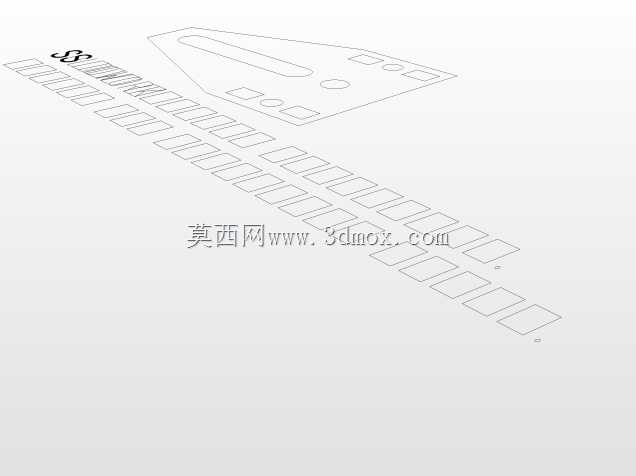

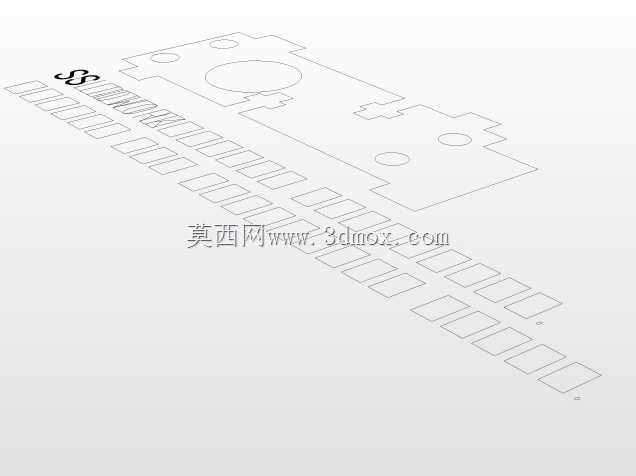

5mm以内,保证移动过程中的位置控制精度,可配合循迹模块、视觉模块完成定点移动、精准停靠等作业需求。整机结构没有采用复杂的曲面造型,所有板材零件均为平面切割件,加工时无需开模,采用激光切割即可快速完成所有结构件的加工,打样成本低、加工周期短,适合教学场景下的学生实训、小型项目原型验证使用。机械臂的最大伸展高度距离底盘安装面为280mm,可覆盖常规高度实验台台面的作业范围,夹爪最大前伸距离距离底盘前端面为120mm,无需整机完全贴近作业台面即可完成物料抓取动作,减少移动过程中底盘与台架的碰撞风险。底盘四周预留了传感器安装孔位,可加装红外避障传感器、超声波测距模块、碰撞条等检测组件,扩展自主避障、防碰撞等功能,上部机械臂的末端也预留了标准安装孔,可替换夹爪为吸盘、画笔、探针等不同执行工具,适配绘图、检测、移载等不同的作业需求。
