六轴多关节工业机械臂结构设计

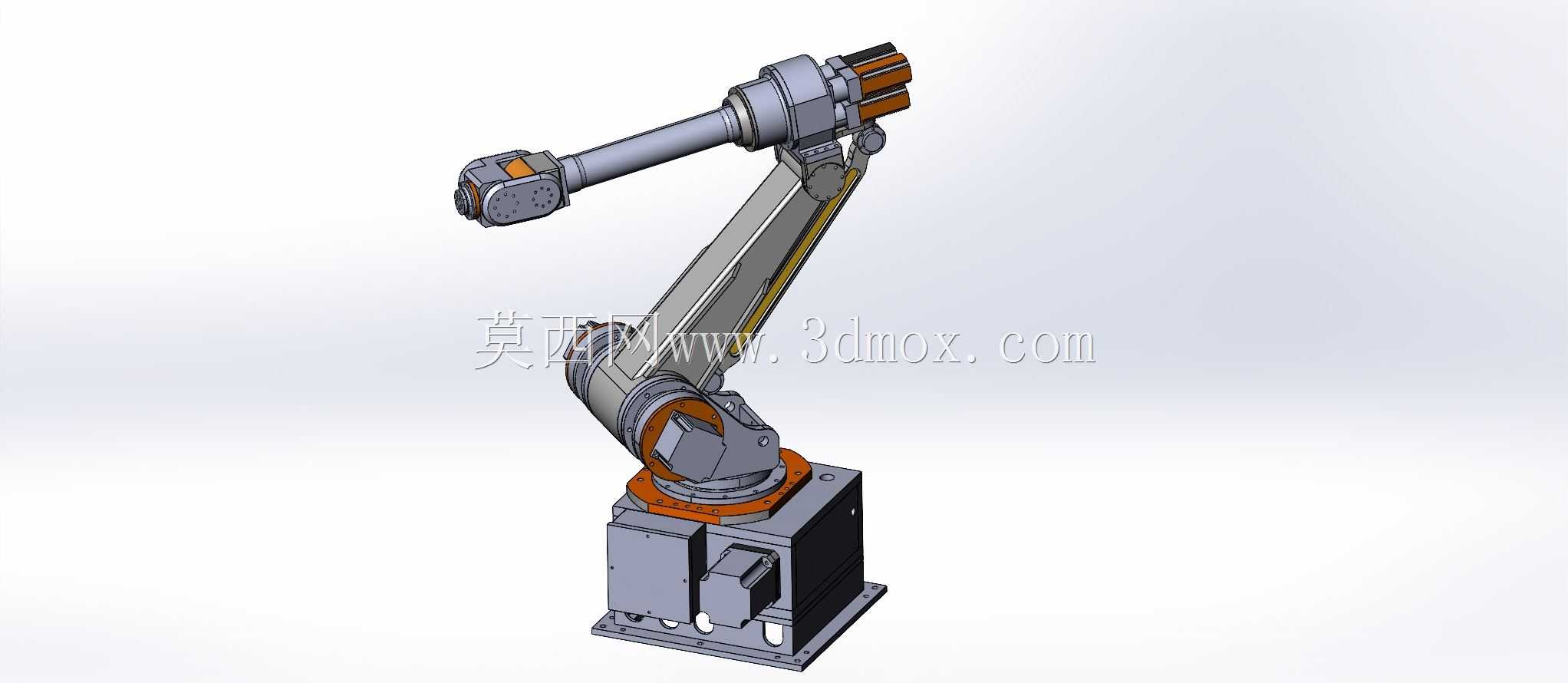

　　这款六轴关节式机械臂的结构设计，核心围绕工业现场的柔性作业需求展开，从安装基座到末端执行器的每一段关节布局，都经过了作业半径与负载能力的平衡校核。底座采用方形铸铁安装结构，底部预留了标准的地脚螺栓安装孔位，安装时可直接固定在车间设备平台或者线性行走轴上，基座内部预留了伺服驱动器、布线线槽的安装空间，所有动力线缆与信号线缆都可通过关节内部的中空走线通道排布，避免外部走线在高速运动时出现剐蹭、缠绕的问题，也能减少车间焊渣、切削液、粉尘对线束的侵蚀。

　　从实际应用场景来看，这类机械臂可覆盖的作业范围很广，在3C电子制造车间可完成电路板元器件插件、成品外壳组装、屏幕贴合等高精度重复作业，在汽车零部件加工线可承担上下料、焊接轨迹行走、喷涂作业，在仓储物流环节也能配合视觉系统完成拆垛、分拣、码放工作，不同场景下只需要更换末端的执行机构，就能快速切换作业功能，不需要对臂体主体结构做大幅改动。

　　关节布局上，底座回转关节承担整个臂体的水平方向回转动作，可实现360度范围内的作业覆盖，大臂与底座连接的俯仰关节承担大臂的抬升与下放，决定了机械臂的垂直作业高度上限，小臂与大臂连接的关节负责小臂的俯仰摆动，进一步拓展水平作业半径，末端三个关节分别负责小臂回转、腕部俯仰与末端回转，三个关节的组合运动可让末端执行器在作业半径内的任意可达位置，实现任意角度的姿态调整，满足复杂曲面加工、斜向装配这类对末端姿态有严格要求的作业需求。

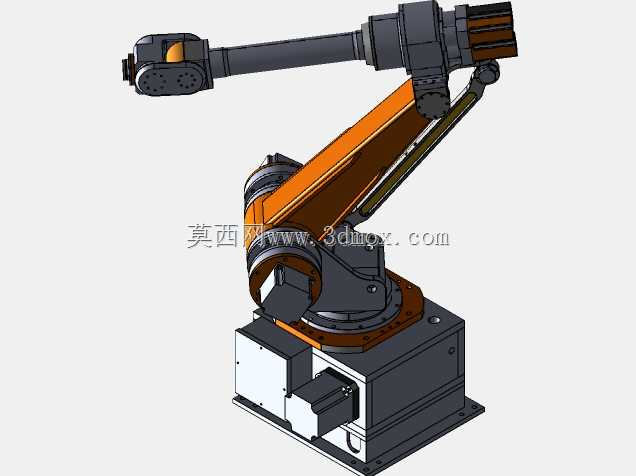

　　设计过程中，每一段臂体的截面都做了轻量化的加强筋结构设计，在保证臂体刚性、减少高速运动时形变抖动的前提下，尽可能降低臂体自身重量，以此降低关节伺服电机的负载余量要求，提升运动响应速度与重复定位精度。关节处的传动结构采用伺服电机配合高精度谐波减速器的方案，关节连接位置都设置了油封与防尘密封结构，可阻挡车间环境中的粉尘、水汽进入减速器内部，延长传动部件的维护周期。臂体的外观采用分色设计，非运动的基座部分采用深灰色金属漆面，运动的臂杆部分采用浅灰色漆面，关节位置的安全警示环采用橙色涂装，方便车间操作人员快速识别机械臂的运动边界，避免作业过程中误入机械臂的运动干涉范围。

　　安装边界方面，这款机械臂的固定底座占地面积较小，不需要额外做特殊的地基加固，只要安装平面的平面度、承重能力满足设计要求即可完成部署，臂体完全收拢时的占用空间紧凑，可适配狭小的设备内部安装场景，完全伸展时的作业半径可覆盖中大型工件的加工范围，不需要额外增加外部拓展轴就能完成单工位的全范围作业。关节处都预留了限位块安装位置与硬限位结构，可根据实际工位的作业范围调整机械臂的运动极限位置，避免运动过程中与周边设备、工装夹具发生碰撞，同时每个关节都预留了编码器安装位，可实时反馈关节的实际转动角度，配合控制系统实现运动轨迹的精准控制，重复定位精度可满足绝大多数工业场景的装配、加工、搬运作业要求。

　　在结构细节上，臂体表面没有多余的突出结构，所有的紧固件都做了沉头设计，避免运动过程中剐蹭周边的管线或者工件，末端法兰采用标准的工业机械臂安装接口，可快速适配市面上主流的夹爪、焊枪、吸盘、打磨头等执行机构，不需要额外做转接法兰的设计，能大幅缩短现场部署的调试周期。布线通道的出口位置都设置了线缆固定结构，可将线缆的弯曲半径控制在允许范围内，避免长期往复运动导致线缆疲劳折断。
