通讯配线架用lsa断开模块结构设计

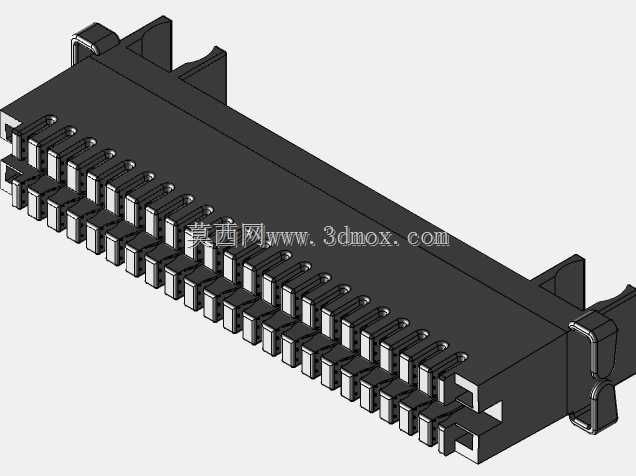

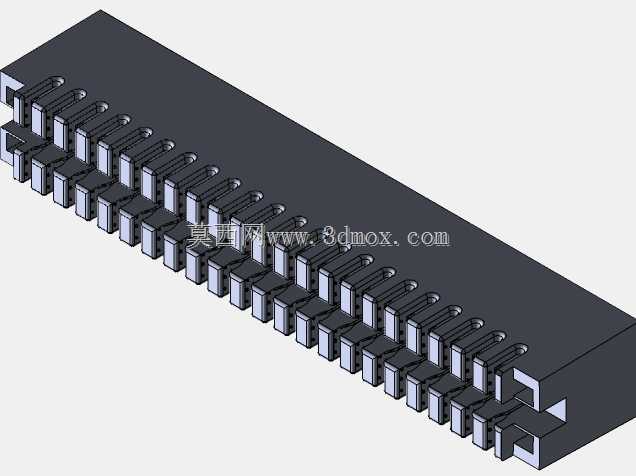

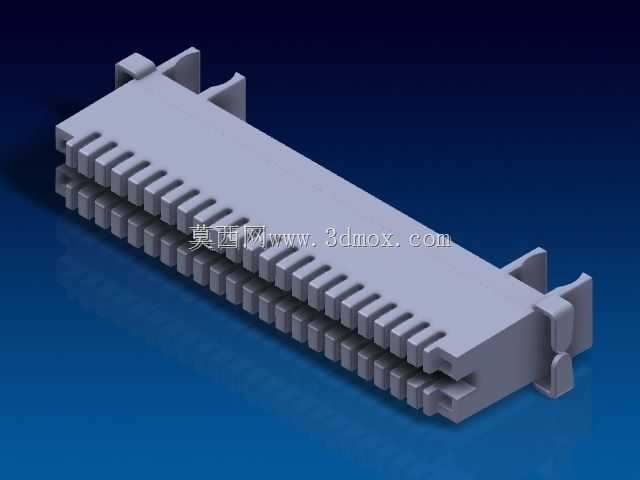

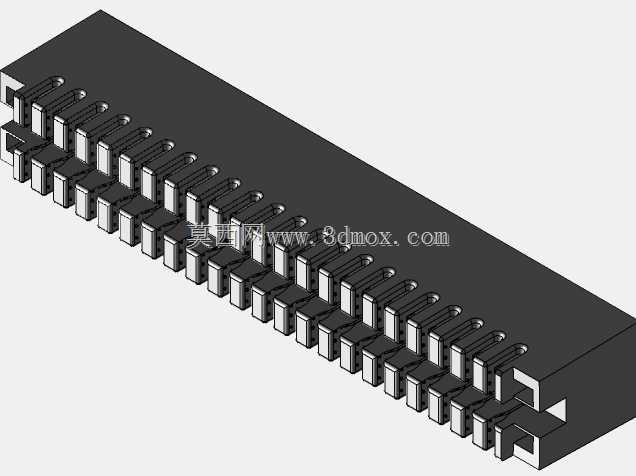

　　在综合布线、通讯机房配线架的日常运维场景里，这类lsa断开模块是配线端接环节里的核心功能件，主要承担通讯线路的端接、临时断开测试、线路隔离的作用，日常运维中不需要剪断线缆或者拆除端接，只需要操作模块上的断开结构就能实现对应回路的通断控制，大幅降低配线架运维的操作复杂度，也减少反复端接带来的线缆接触不良、线芯损伤问题。从结构设计来看，这款模块采用多层堆叠式的卡接结构，单排模块设置了多组独立的卡接位，每个卡接位对应一路通讯线芯，卡接槽采用适配标准通讯线芯的刃口设计，线芯压入后即可刺破绝缘层实现可靠电气连接，不需要额外剥线操作，适配现场端接的快速作业需求。模块主体采用阻燃级绝缘工程塑料注塑成型，所有卡接位之间设置了隔离筋，

　　避免相邻线芯之间出现信号串扰、短路问题，绝缘性能满足通讯配线的安规要求，同时材料具备足够的抗老化性能，适配机房长期运行的温湿度环境，不会因为长期使用出现脆化、卡接失效的问题。模块的安装结构采用标准导轨卡装设计，背部的卡扣结构适配通讯配线架通用的安装导轨，安装时只需要对准导轨按压即可完成固定，拆卸时拨动卡扣就能快速取下，不需要额外的紧固件，适配配线架高密度安装的需求，多层模块堆叠后也能保持整齐的排布，不会出现相邻模块干涉的问题。从安装边界尺寸来看，单组模块的宽度、高度、深度都符合通讯配线架的标准安装间距，卡接位的间距匹配常规打线工具的操作空间，现场端接时打线工具可以顺利对准每个卡接位，不会因为空间不足出现打线偏位、接触不良的问题。

　　模块的断开操作结构设置在每个线芯回路的对应位置，操作时采用专用的断开塞或者小工具即可拨动断开结构，实现单回路的断开，断开状态下有明显的位置标识，运维人员可以直观识别回路的通断状态，避免误操作影响其他正常运行的线路。在设计过程中，重点考量了卡接结构的接触可靠性，卡接刃口采用镀锡铜质构件，保证足够的接触压力和导电性能，同时具备一定的抗腐蚀能力，长期使用也不会出现接触电阻过大、信号衰减超标的问题；绝缘基座的注塑公差控制在合理范围内，保证每个卡接位的位置精度，多模块并排安装时不会出现卡接位错位、线芯无法对准的问题。另外模块的进线侧设置了线缆梳理结构，压接后的线芯可以顺着梳理结构排布，避免线缆杂乱堆叠影响后期运维，

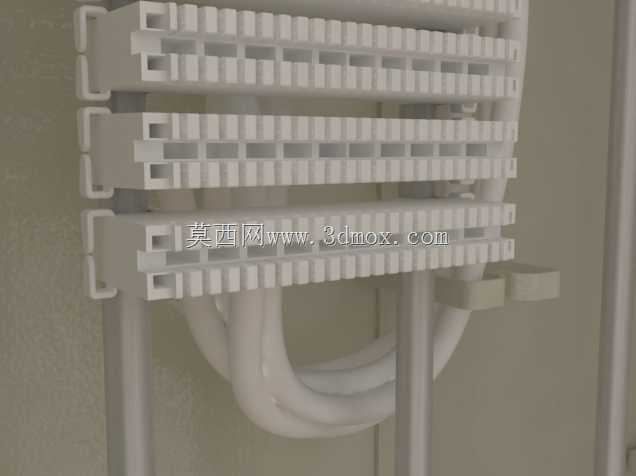

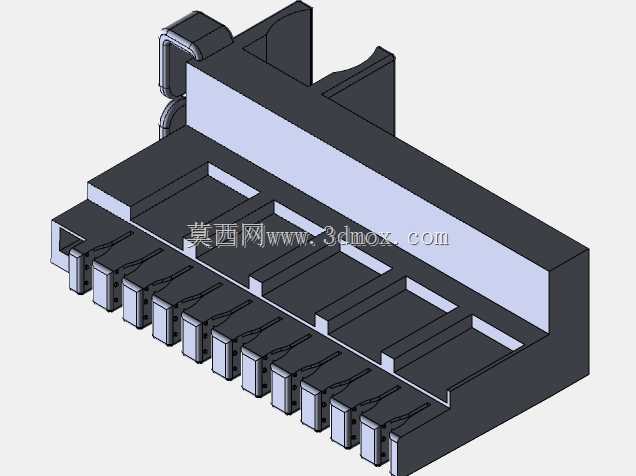

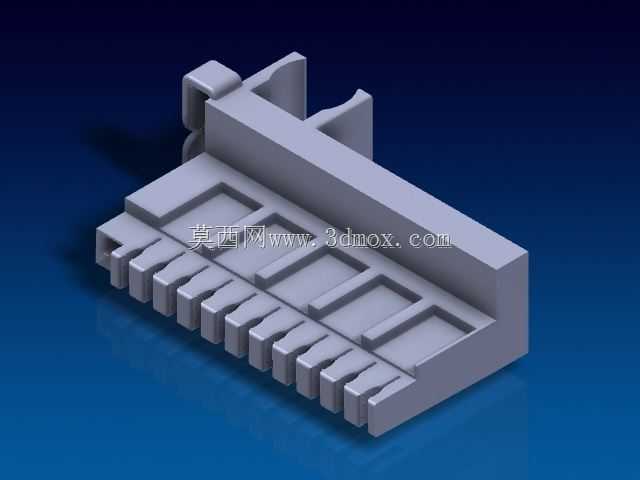

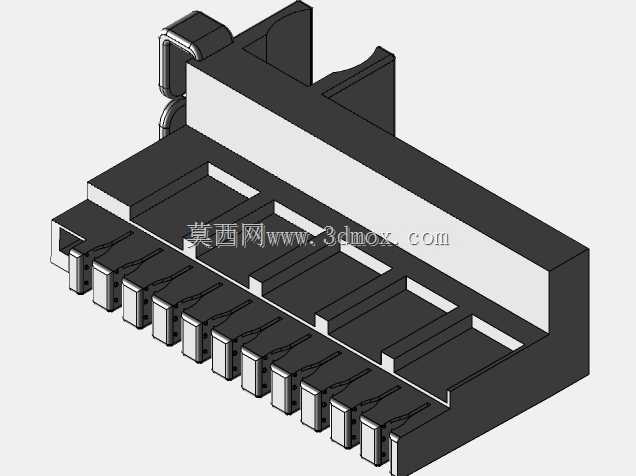

　　也减少线缆外力拉扯对卡接位的作用力，提升端接后的抗拉力性能，即使线缆受到一定的外力拖拽，也不会出现线芯脱出、接触断开的问题。这类模块主要应用在电话配线架、宽带通讯配线架、工业通讯总线配线端接场景，既可以用于日常的线路端接固定，也可以在线路故障排查时，通过断开对应回路快速定位故障段，不需要拆除整个端接链路，大幅提升故障排查的效率，同时在线路调整、割接时，也可以通过断开结构实现临时的线路隔离，保障割接操作的安全性。从结构建模的角度来看，这款模型完整还原了模块的卡接槽、隔离筋、导轨卡扣、断开操作位的所有细节，每个卡接位的尺寸、刃口角度都按照实际产品的参数建模，绝缘基座的壁厚、加强筋结构都做了准确还原，能够直接用于配线架的整体装配模拟，验证模块安装后的排布间隙、操作空间是否满足设计要求，也可以用于配线方案的可视化演示，帮助施工人员理解端接操作的结构原理。建模过程中对模块的堆叠配合结构做了公差匹配模拟，验证多层模块堆叠时的配合间隙，保证实际生产装配时不会出现卡滞、间隙过大的问题，同时对卡接刃口的形变空间做了结构校核，保证线芯压入时刃口能够顺利刺破绝缘层，同时不会因为形变量过大出现刃口断裂、弹性失效的问题。
