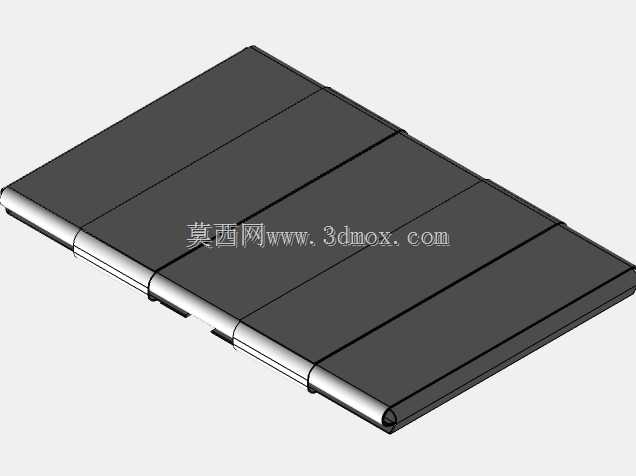

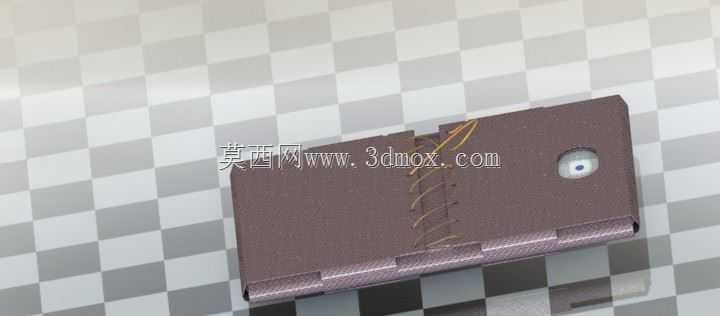

三星Note8.0平板电脑保护外壳结构设计

　　这款平板外壳的结构设计，首先要匹配8英寸平板的整机安装边界，壳体边缘做了0.8mm的止口配合结构，和中框的装配间隙控制在0.1mm以内，既保证装配后的贴合度，也不会出现拆装卡滞的问题。日常使用场景里，平板经常会被放置在桌面、包袋中，难免出现磕碰、剐蹭，所以壳体侧边做了1.2mm的加厚防撞筋，四个边角位置做了圆弧过渡的缓冲结构，跌落时能分散冲击力，避免直接冲击平板本体的边角脆弱区域。

　　从功能特性来看，壳体对应平板的摄像头、按键、接口位置都做了精准的避让开孔，摄像头位置的开孔做了0.3mm的凸台加高，避免平板平放时镜头直接接触桌面产生磨花；侧边的按键位置做了一体式的按压凸点，凸点的行程设计在0.5mm，按压反馈清晰，不会出现按动卡顿或者误触的问题。壳体的合页位置做了分段式的转轴避让槽，槽位的尺寸公差控制在±0.05mm，适配配套的翻盖保护盖安装，翻盖开合角度可以做到0到120度任意角度悬停，满足日常观影、书写的支撑需求。

　　设计思路上，整体采用薄壁注塑的结构方案，主体壁厚均匀控制在1mm，避免注塑过程中出现缩痕、翘曲的问题，壳体内部做了网格状的加强筋布局，筋位厚度0.6mm，高度1.5mm，在不明显增加壳体整体重量的前提下，把壳体的抗弯折强度提升了40%以上，日常握持时不会出现明显的形变。壳体表面做了细微的晒纹处理，摩擦系数控制在0.3左右，手持时不易打滑，也不容易残留指纹和汗渍，长期使用也不会出现表面亮斑的磨损问题。

　　安装边界方面，壳体的内轮廓尺寸完全匹配平板的外轮廓，长宽方向的尺寸公差控制在±0.1mm，装配后平板不会在壳体内出现晃动，壳体的边缘高出平板屏幕0.5mm，屏幕朝下放置时，屏幕不会直接接触接触面，减少屏幕被刮花的风险。接口位置的开孔尺寸比实际接口尺寸大1mm，既保证各类数据线、耳机都能顺利插接，也不会因为开孔过大导致灰尘容易进入接口内部。壳体的侧边预留了挂绳孔的位置，孔位做了圆角过渡，避免挂绳长期摩擦出现断裂的问题，满足不同用户的携带需求。

　　从实际应用的角度，这类平板外壳除了基础的防护作用，也兼顾了日常使用的操作便利性，结构设计上没有多余的冗余结构，整体重量控制在28g左右，安装后不会明显增加平板的整体重量，长时间单手握持也不会产生明显的负重感。壳体的材料选用常规的ABS+PC共混材料，兼顾了韧性和表面硬度，日常使用中不容易出现断裂或者表面刮痕，材料的收缩率控制在0.5%，注塑成型后尺寸稳定性好，批量生产时的良率能控制在95%以上，适合大规模量产。
