手动杠杆式小型桌面注塑成型装置

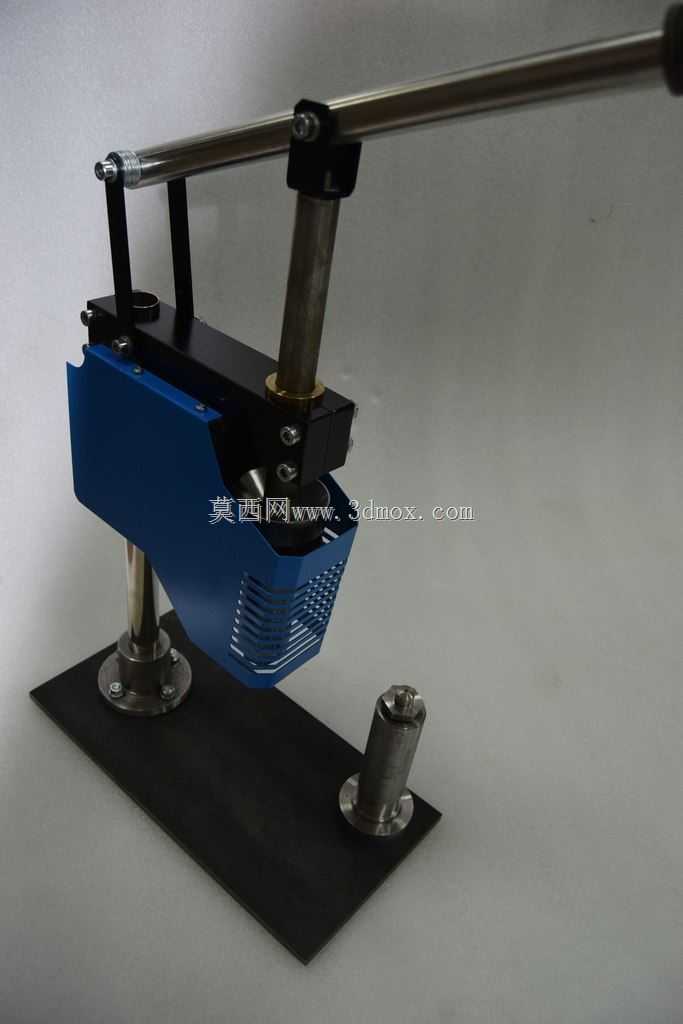

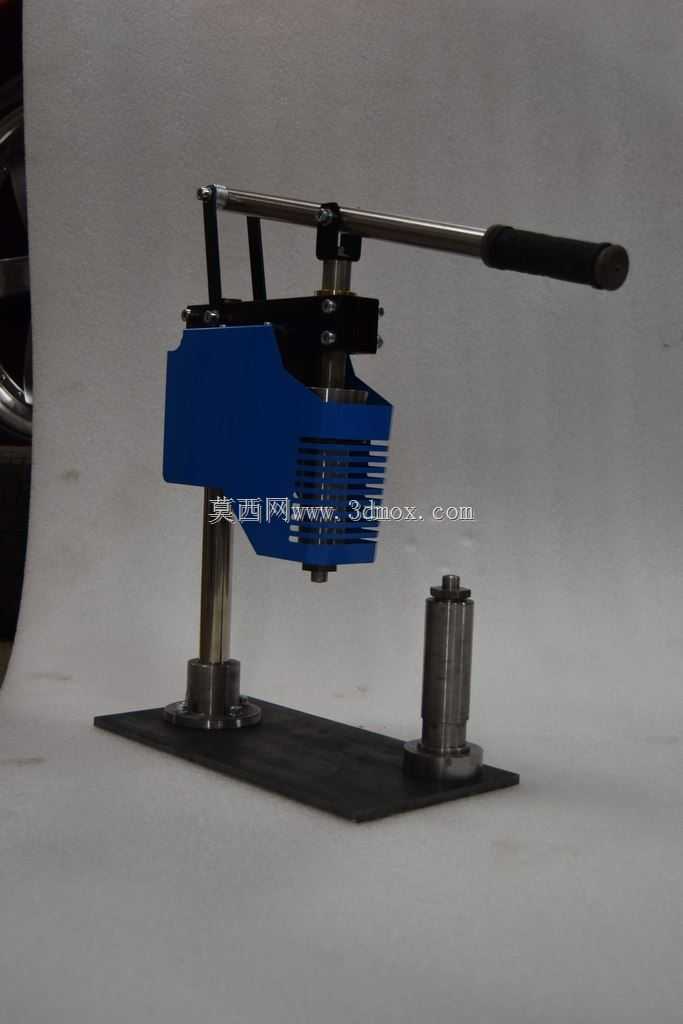

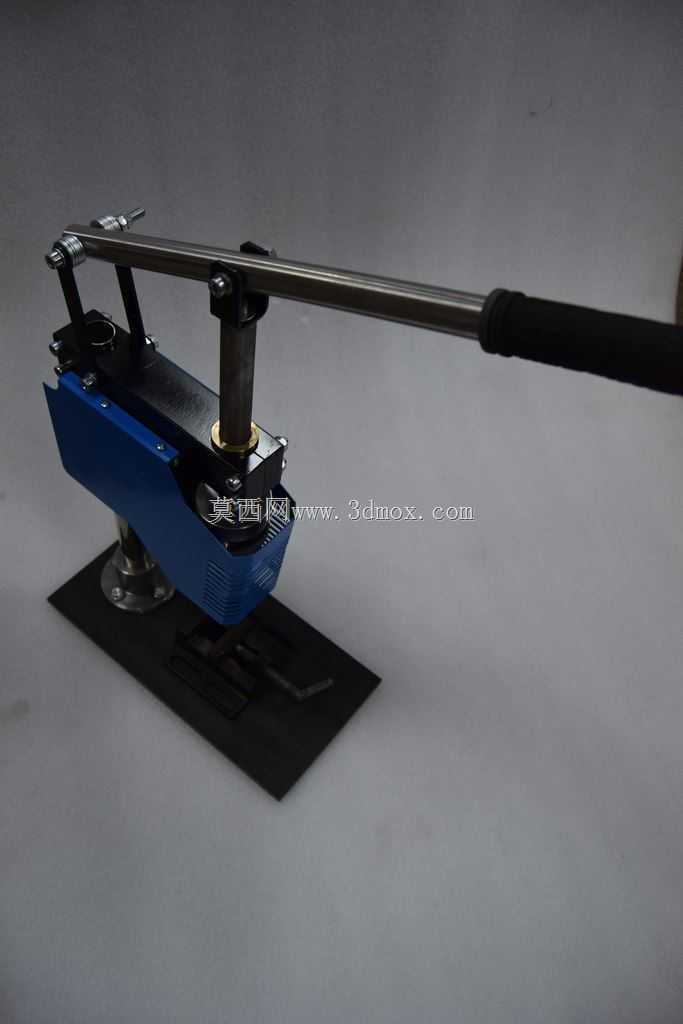

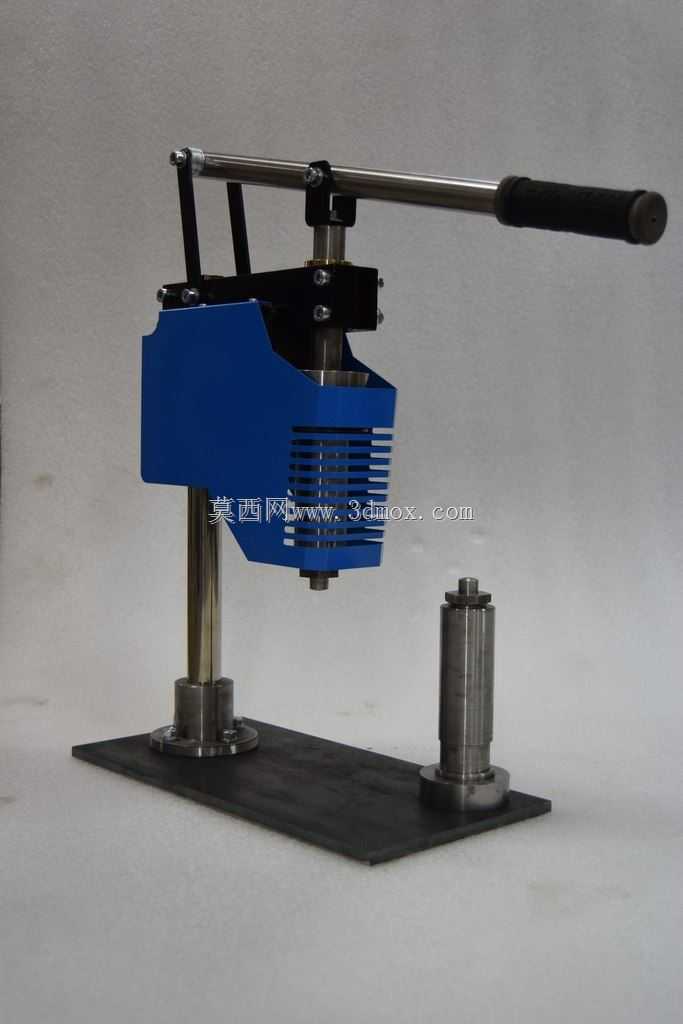

　　在小批量塑料样件试制、实验室材料配方验证、个人创客工坊的小件生产场景中，大型全自动注塑机往往存在占地空间大、开机预热流程长、换料清机成本高的问题，这类手动杠杆式注塑装置刚好填补了小批量、多品种、低投入生产场景的设备空白。从结构布局来看，设备采用立式单柱支撑结构，底部为方形安装底座，底座上通过法兰式连接固定垂直支撑立柱，立柱作为整个设备的承载基准，既承担上部压射机构的全部重量，也为压射动作提供垂直导向，安装时只需将底座通过螺栓固定在稳固的工作台面上，即可完成设备的安装固定，整体占地尺寸仅相当于一台普通台式钻床，不需要专门的设备基础，适配多数小型加工车间、创客空间的桌面安装条件。压射执行部分采用杠杆式手动压杆设计，

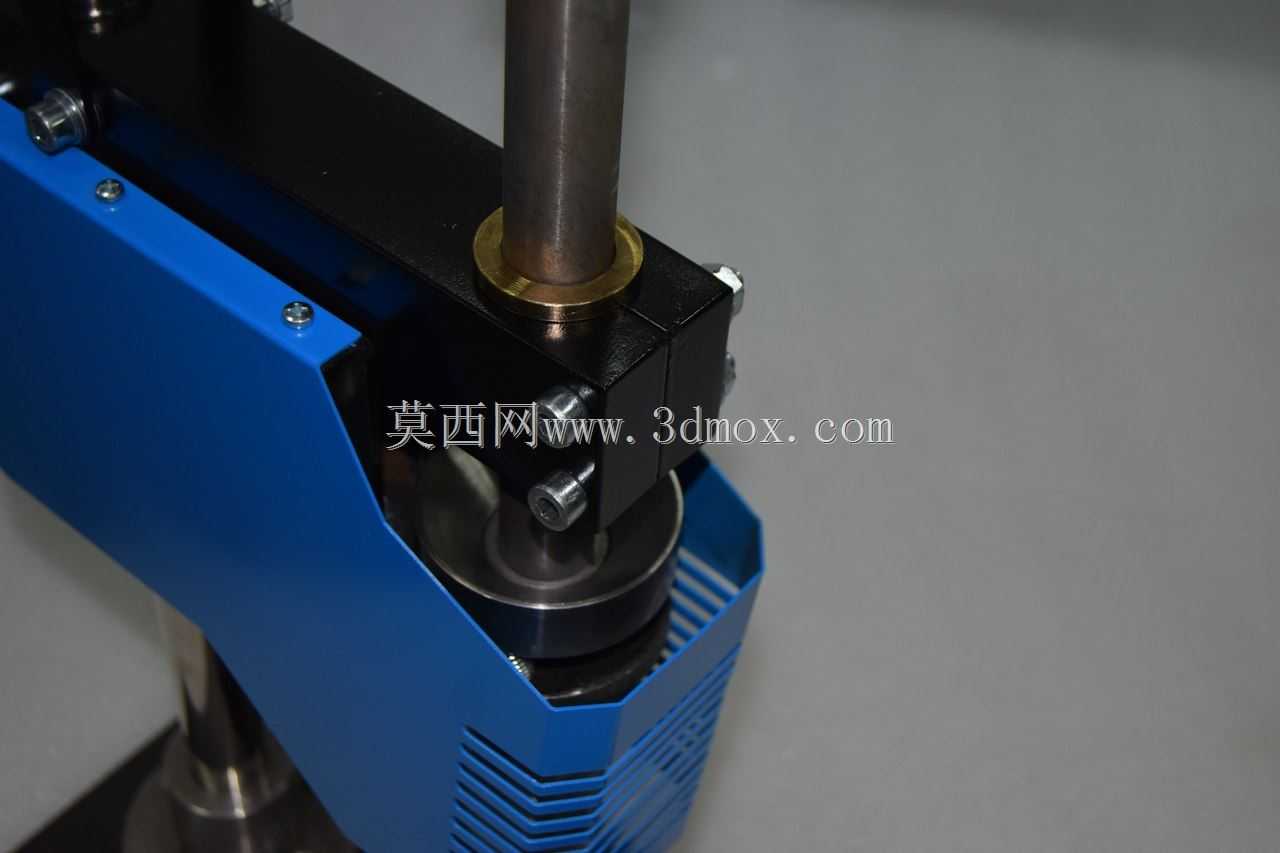

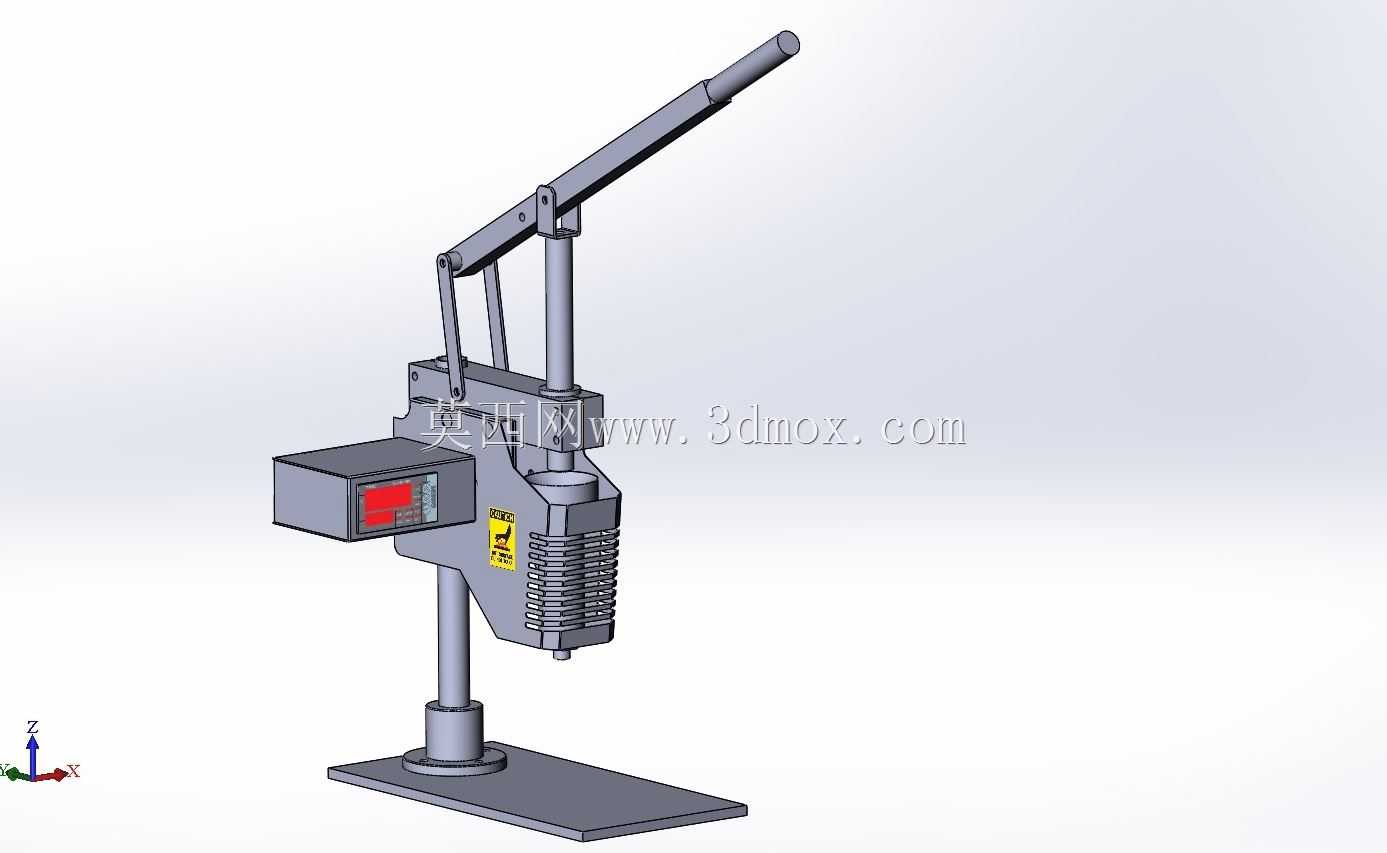

　　长压杆通过铰接支座连接在立柱上部，利用杠杆力臂放大原理，操作人员只需在压杆末端施加较小的下压力，即可在压射料筒内部获得足够的注射压力，不需要外接液压站、气源或者电源驱动，完全依靠人力即可完成整个注射动作，对于没有工业动力配套的临时作业场景适配性极强。料筒部分集成了加热与温控组件，侧面安装的数显温控模块可以实时显示料筒内部温度，操作人员可根据不同塑料原料的熔融温度调整加热参数，料筒外部带有散热鳍片结构，既可以避免料筒外壳温度过高造成操作人员烫伤，也能保证料筒内部温度场均匀分布，减少原料局部过热降解或者温度不足熔融不充分的问题。料筒下部直接对接标准注塑机喷嘴结构，可以适配不同规格的小型注塑模具，模具放置在底座上部的工作台面上，

　　压射时熔融的塑料原料在压杆活塞的推动下，通过喷嘴注入模具型腔，保压冷却后即可完成塑料件的成型。设备的压射行程通过杠杆的铰接位置限位，操作人员可以根据不同模具的进料深度调整压杆的初始位置，避免压射行程过大损坏模具或者行程不足导致充型不完整。从设计思路上看，整个设备没有冗余的功能结构，所有部件都围绕手动小批量注塑的核心需求设计：垂直立柱的直径经过强度校核，在最大压射力下不会出现弯曲变形；杠杆铰接点采用耐磨销轴连接，长期反复使用也不会出现过大的配合间隙；料筒内部的活塞采用密封环结构，避免压射过程中熔融塑料从活塞间隙溢出；底座的工作台面预留了T型槽安装位，可以快速装夹不同外形尺寸的小型模具，不需要额外制作专用夹具。在实际使用过程中，

　　这类设备单次注射容量适合生产重量在几十克以内的小型塑料件，比如电子结构小配件、定制塑料卡扣、手办原型零件、小批量测试样件等，相比大型注塑机单次上料几十公斤的要求，这类手动设备每次仅需加入几十克原料即可完成生产，换料时只需要清理料筒内的残留原料，清机时间不到十分钟，非常适合频繁更换原料、生产不同材质小零件的场景。设备的操作流程也十分简便，操作人员先将原料加入料筒，等待加热到设定温度原料完全熔融后，将合模完成的模具放置在喷嘴下方定位，扳动压杆完成压射保压，等待冷却后开模取出零件即可，整个流程不需要复杂的参数设置，经过简单培训的操作人员即可独立完成作业。考虑到手动操作的力传递特性，设备的杠杆比经过反复优化，既保证压射时能提供足够的注射压力填充薄壁型腔，也不会因为杠杆比过大导致操作人员操作费力，长时间作业也不会产生过度的疲劳感。料筒的加热功率经过匹配设计，从室温加热到常用塑料的加工温度仅需十几分钟，不需要长时间待机预热，临时作业时随开随用，能耗仅为大型注塑机的几十分之一。在安全设计方面，料筒的高温区域全部设置在设备中部，操作人员正常操作压杆时不会直接接触高温表面，压杆的操作位置远离喷嘴压射区域，避免压射过程中少量溢料溅出造成烫伤，设备整体没有外露的传动部件，操作过程中的机械伤害风险极低。
