板载式电池电量状态指示显示模块

　　在手持通讯终端、小型便携检测设备、低功耗物联网采集节点这类依靠内置储能单元供电的设备开发中，剩余电量的直观可视化反馈是人机交互环节里极易被忽略却直接影响使用体验的部分，这款板载式容量指示模块，正是针对这类板上直装的电量显示需求完成的结构设计。从实际应用场景来看，这类模块不需要额外的外接显示排线，直接通过底部的插接引脚焊接在主控电路板上，就能配合前端的电量采样电路，以分段点亮的形式反馈当前储能单元的剩余容量，相比数码管显示或者屏幕弹窗的电量提示，这种实体分段式的指示结构不需要占用主控的屏幕显示资源，在设备处于休眠或者低功耗待机状态下，也能让使用者快速判断剩余电量区间，尤其适合户外作业用的手持通讯设备、工业现场的便携检测终端这类需要快速读取设备状态的使用场景。

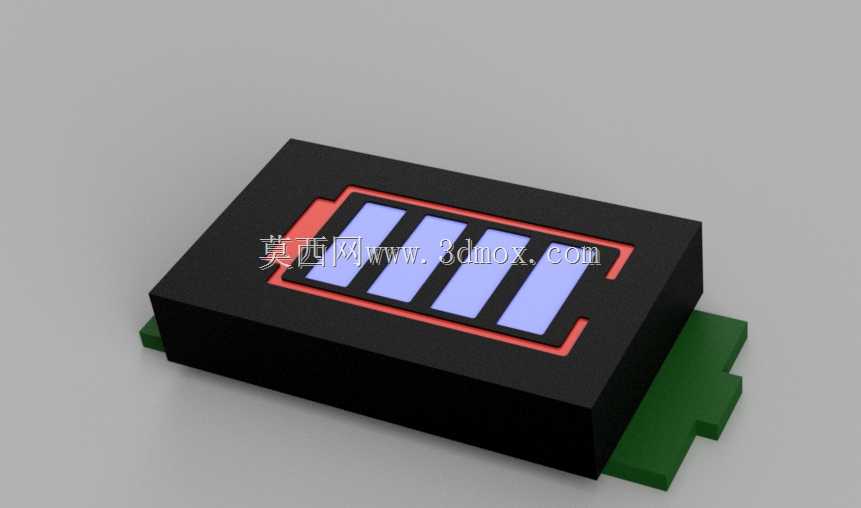

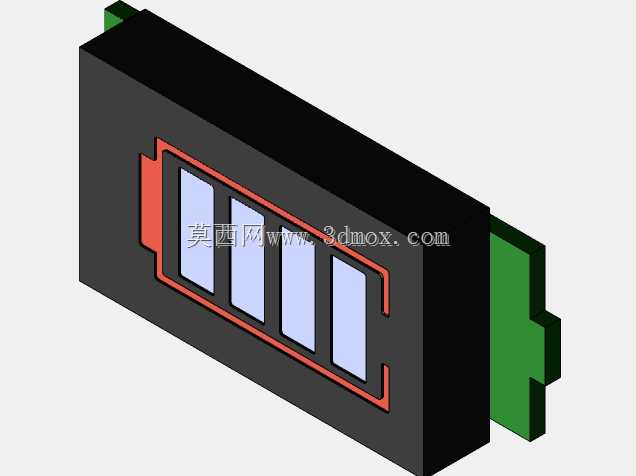

　　从功能特性上看，模块采用四段式的电量显示逻辑，每一段发光区域对应25%左右的电量区间，满电状态下四段全部点亮，随着电量消耗逐段熄灭，外围的红色边框结构一方面作为发光区域的遮光围挡，避免侧方光线干扰导致的显示辨识度下降，另一方面也能在点亮时形成均匀的光晕边界，让分段的边界更清晰，即使在强光环境下也能快速识别当前电量档位。模块的黑色主体外壳采用阻燃级的工程塑料注塑成型，表面做细磨砂处理，既可以减少日常使用中的划痕残留，也能避免光滑外壳在装配过程中产生的静电积累对板上电路造成干扰。底部的绿色插接基座采用耐高温的玻纤增强材质，能够匹配波峰焊、回流焊的常规焊接工艺温度，不会在电路板焊接过程中出现基座变形、引脚移位的问题。

　　设计思路上，这款模块没有采用常规的贴片LED加遮光罩的分体式结构，而是将遮光围挡、外壳主体、引脚定位基座做了一体化的结构整合，减少了装配环节的零件数量，在批量生产时只需要将发光元件预先定位在外壳内部的卡槽中，再将插接引脚与基座压合固定，就能完成整个模块的组装，不需要额外的点胶固定或者螺丝锁附工序，能够有效降低批量装配的工时成本。在发光区域的结构处理上，每一段显示格的内壁都做了微小的拔模斜度，内壁表面做哑光晒纹处理，能够让LED发出的光线在格内形成均匀的漫反射，避免出现单点亮斑或者明暗不均的问题，即使从侧方观察也能清晰识别每一段的点亮状态。

　　外形尺寸与安装边界方面，模块整体采用方正的矮块式结构，主体外壳的厚度控制在较低的范围，不会在设备外壳内部占用过多的垂直空间，能够适配厚度10mm以内的超薄手持设备结构设计。底部的插接引脚采用对称式的排布设计，两个定位凸台分别设置在基座的两侧，在焊接到电路板上时，凸台可以卡入电路板上预先开设的定位孔中，避免焊接过程中模块出现偏移歪斜，同时也能提升模块与电路板之间的结合强度，在设备受到跌落冲击时，不会出现引脚脱焊、模块脱落的问题。模块的显示面与设备外壳的显示窗口之间预留了0.2mm的装配间隙，既可以避免外壳装配时压损模块表面，也能减少环境灰尘从窗口缝隙进入设备内部的概率。在安装布局上，模块通常布置在设备主控板的边角位置，靠近设备外壳的状态显示窗口区域，不需要额外设置导光结构，模块的显示面可以直接对准外壳窗口，进一步简化设备的整机结构设计。

　　从实际选型适配的角度来看，这款模块的结构尺寸兼容行业内通用的板载电量指示模块的安装孔位，在旧设备迭代升级时，可以直接替换同规格的老旧模块，不需要重新修改电路板的布线和外壳的窗口开孔，能够有效缩短产品的改型周期。模块的外壳边角都做了R0.5的圆角处理，在自动化装配的吸料环节，不会因为尖锐边角导致吸嘴漏气或者卡料的问题，能够适配SMT自动化贴装的生产工艺，满足批量生产的装配要求。
